225

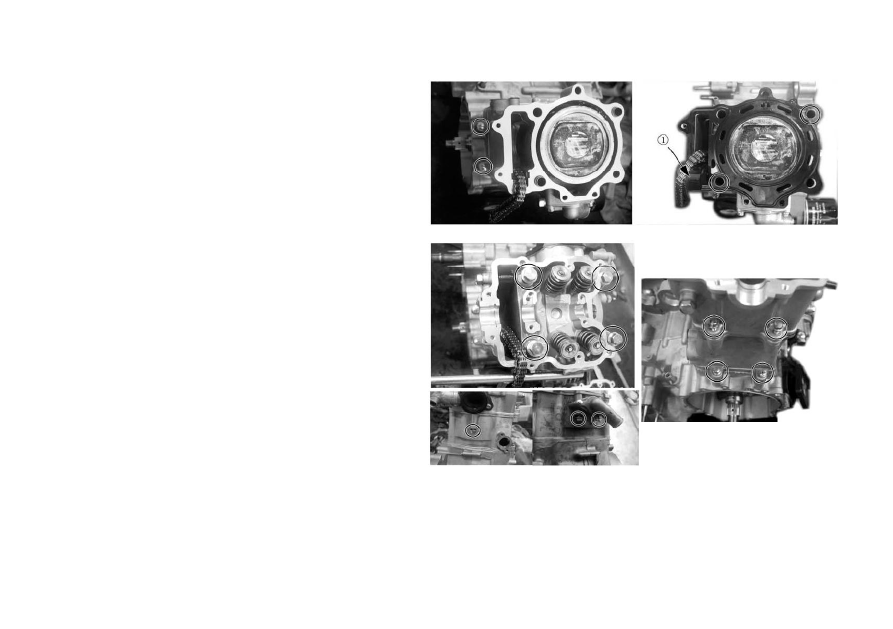

Цилиндр

Смазать моторным маслом юбку поршня и стенки цилиндра
Удерживая каждое кольцо в правильном положении, вставить
поршень в цилиндр
Предварительно затянуть болты основания цилиндра
Примечание:  При  установке  цилиндра  и  головки  цилиндра
подтянуть цепь кулачка вверх, иначе цепь может быть затянута
между звездочкой и картером.
Установить направляющую цепи 1
Установить  установочный  штифт  и  новую  прокладку  крышки
цилиндра
Примечание:  Использовать  новую  прокладку  крышки
цилиндра во избежание утечки масла


Головка цилиндра

Установить  крышку  цилиндра,  затянуть  болты  головки
цилиндра перекрестно до заданного момента.
Момент затяжки болта головки цилиндра:


первоначальный: 25Н·м



окончательный: 38Н·м

Затянуть гайки головки цилиндра до заданного момента
Момент затяжки гаек головки цилиндра:


М6: 10Н·м



М8: Первоначальный: 10Н·м



       Окончательный: 25Н·м

Затянуть  верхние  гайки  цилиндра  и  основания  цилиндра  до
заданного момента
Момент затяжки: 10Н·м









226


Установить натяжитель цепи

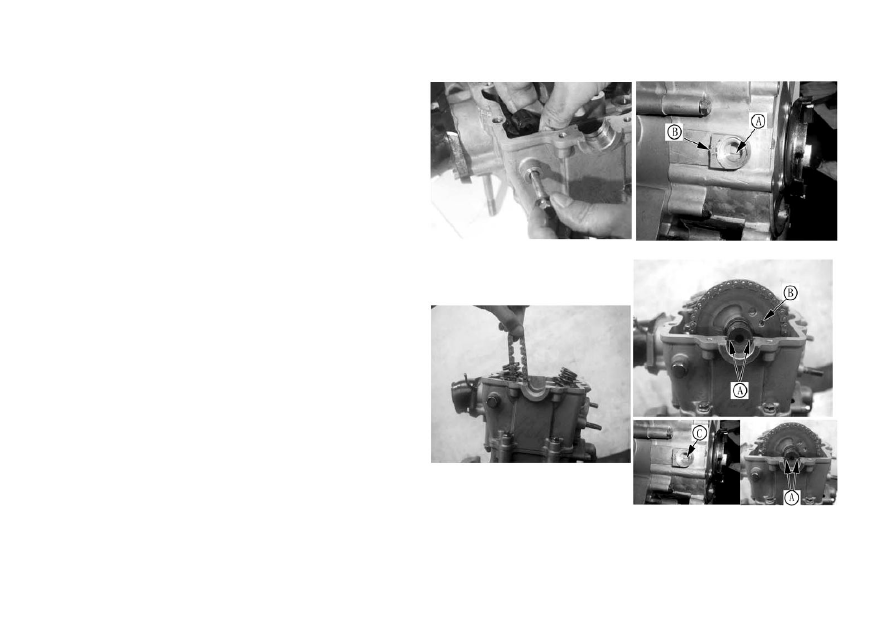

Кулачковый вал

Совместить метку А на роторе магнето с меткой В на картере

Примечание:
Проворачивая  коленвал,  потянуть  цепь  кулачка  вверх,  в
противном случае цепь может быть затянута между звездочкой
и картером.

Совместить метку  А на  кулачковом валу, так чтобы они были
параллельны сопрягаемой поверхности головки цилиндра.

Примечание:
Не  поворачивать  ротор  магнето  при  выполнении  этой
процедуры.  Если  звездочка  стоит  в  неправильном  положении,
повернуть звездочку.

Надеть  цепь  на  звездочку  с  установочным  штифтом  В,  как
показано на рисунке.
Проверить еще раз правильность положения меток А и С.
Если  они  не  совпадают,  переустановить  до  получения
правильного положения.









227

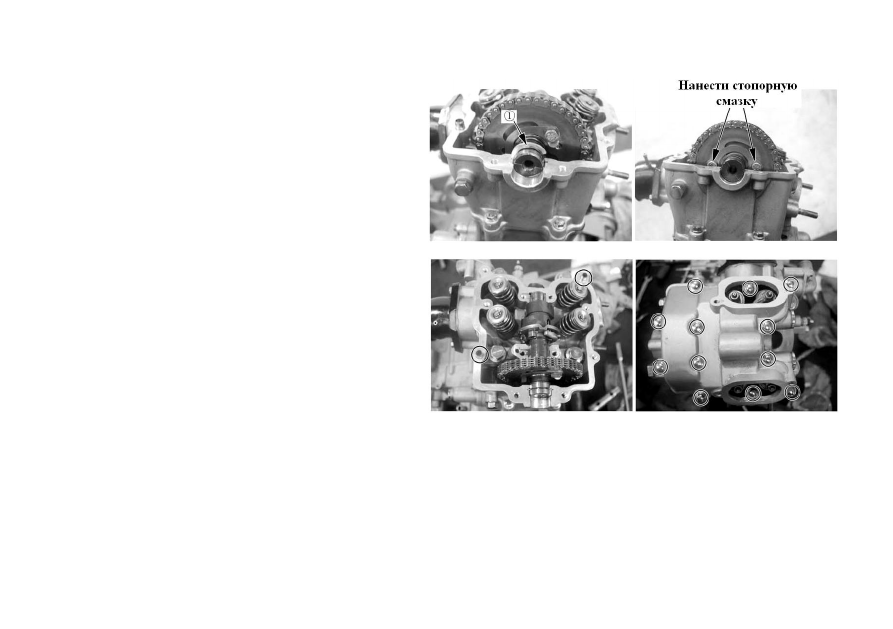

Установить С–образное кольцо коленвала 1
Установить  стопорную  шайбу  так,  чтобы  она  закрыла
установочный штифт
Нанести  стопорную  смазку  резьбы  на  болты  до  установки  и
затянуть их до заданного момента
Момент затяжки болта звездочки: 15Н·м
Загнуть стопорную шайбу для блокировки болтов.


Крышка головки цилиндра

Очистить  сопрягаемую  поверхность  головки  цилиндра  и
крышки головки цилиндра
Установить фиксирующий штифт на головку цилиндра
Нанести  герметик  на  сопрягаемую  поверхность  крышки
головки цилиндра
Установить  болты  крышки  головки  цилиндра,  затянуть
перекрестно с заданным моментом.
Момент затяжки болтов крышки головки цилиндра: 10Н·м

Примечание:  При  затяжке  болтов  крышки  головки  цилиндра
поршень должен быть в верхней мертвой точке хода сжатия.









228

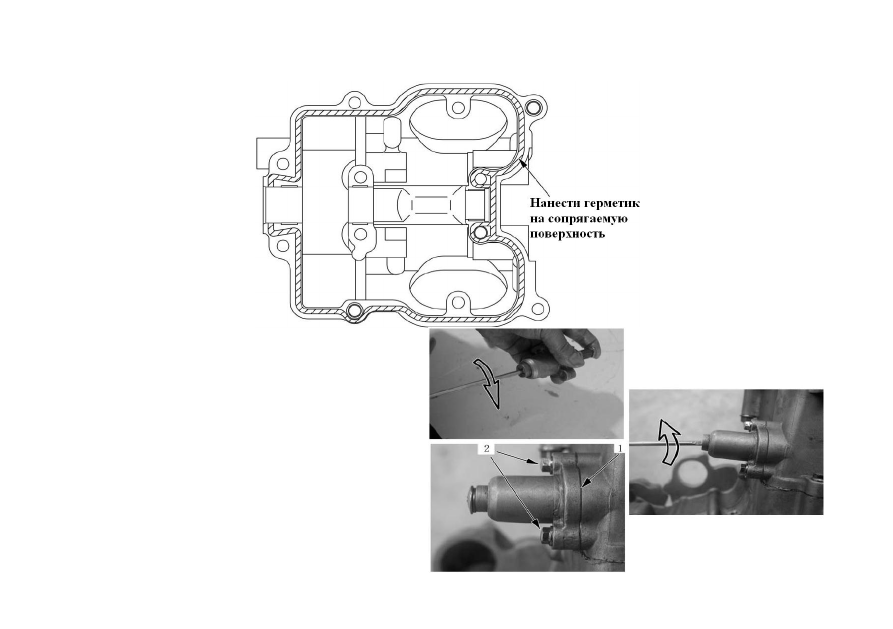

Место нанесения герметика



Натяжитель цепи

Вставить  отвертку  в  пазовый  конец  регулятора  натяжителя
цепи, повернуть ее по часовой стрелке для натяжения пружины
натяжителя;
Вставить натяжитель цепи и новую шайбу 1
Вставить болт 2, затянуть его до заданного момента
Момент затяжки болта натяжителя цепи: 10Н·м

После  установки  натяжителя  цепи  повернуть  отвертку  против
часовой  стрелки.  Шток  натяжителя  будет  подан  усилием
пружины и прижмет натяжитель к цепи.
