Квадроцикл CF500A. Руководство - часть 38



149



Процедуры обслуживания и регулировки

Этот  раздел  описывает  процедуры  обслуживания  по  каждому
элементу,

включенному

в

таблицу

периодического

обслуживания.

Зазор клапана

Первая проверка – после 20–часовой обкатки и затем – каждые
40  часов  или  каждые  1000  км.  Контроль  производится  после
снятия  головки  цилиндра.  Увеличенный  зазор  клапана
приводит  к  стукам  клапана,  а  недостаточный  зазор  –  к
повреждению клапана и снижению мощности.
Проверять зазор  клапана  через  интервалы,  приведенные  выше
и  при  необходимости  производить  регулировку  зазора  в
соответствии с характеристиками при необходимости.
Снять  крышку  1,  ручной  стартер  2,  контрольный  колпак  3  на
левом картере, 2 крышки 4 для регулировки клапана.
Провернуть коленвал до совпадения линии 5 верхней мертвой
точки  ротора  с  меткой  6  на  контрольном  отверстии  на  левом
картере.  Вставить  щуп  для  проверки  зазора  между  концом
штока клапана и отрегулировать болт на коромысле.

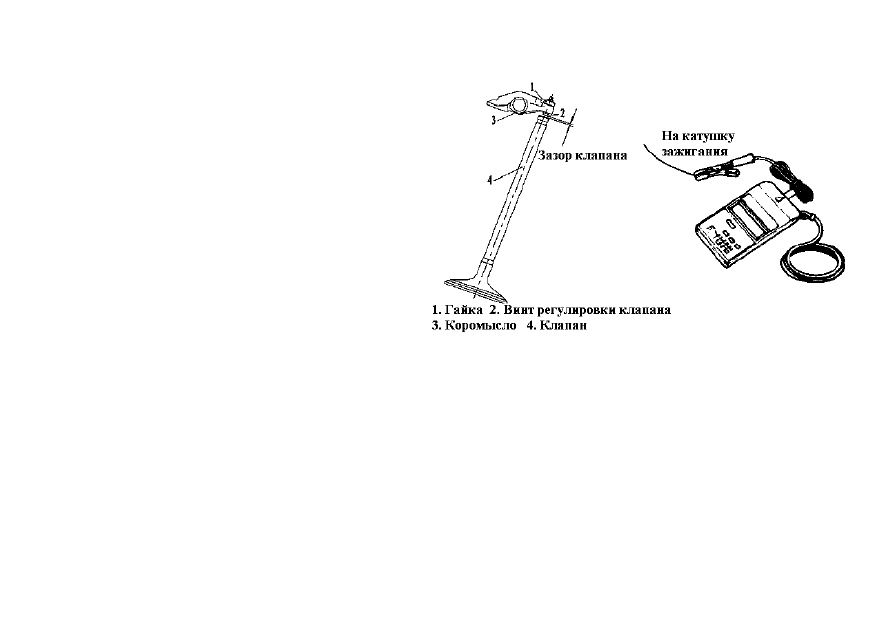

Зазор клапана (в холодном состоянии):
IN: 0,05–0,10мм; ЕХ: 0,17–0,22мм
Примечание:
Зазор  клапана  должен  регулироваться  в  холодном  состоянии
двигателя.  Регулировать  зазор  клапана,  когда  поршень
находится в верхней мертвой точке хода сжатия.
Если  зазор  не  правилен,  привести  его  в  норму  с  помощью
специального инструмента.
Ослабить  болт  и  гайку  регулировки  клапана,  вставить  щуп
между  концом  штока  клапана  и  болтом  регулировки  клапана,
затянуть  болт  регулировки  клапана,  убедиться  в  его  легком
контакте с щупом, затянуть болт и гайку.









150


Вынуть  щуп,  замерить  зазор.  При  неправильном  зазоре
повторить  вышеуказанные  шаги  до  получения  нужного
результата. Момент затяжки контргайки: 10Н·м.
Внимание:
По завершению регулировки надежно затянуть контргайку.
Установить  2  крышки  отверстий  для  регулировки  клапанов;
контрольный колпак, ручной стартер, крышку;
Нанести  небольшое  количество  стопора  резьбы  на  резьбу
монтажных болтов ручного стартера.
Инструмент: Регулятор клапана, щуп
Материал: Стопор резьбы.

Регулировка холостых оборотов двигателя



Произвести  первоначальный  контроль  после  20  часов  обкатки
и затем – через 40 часов или 1000 км.
Запустить  двигатель  и  прогреть  его  в  течение  нескольких
минут,  замерить  обороты  двигателя  тахометром.  Установить
значение

холостых

оборотов

двигателя

в

пределах

1200–1400об/мин

путем

вращения

стопорного

винта

дроссельной  заслонки  карбюратора.  Частота  вращения
двигателя на холостых оборотах: 1300±100об/мин.
Примечание:  Регулировку  производить  в  горячем  состоянии
двигателя.
Инструмент: Тахометр.

Свеча зажигания



Произвести первый контроль через 20 часов обкатки и затем –
через  каждые  80  часов  или  2000  км.  Заменять  через  каждые
6000  км.  Снять  свечу  зажигания  с  помощью  специального
инструмента.
Если  электроды  сильно  изношены  или  выгорели  или  имеется
повреждение  изолятора  свечи,  резьбы  и  т.д.  заменить  свечу
новой.







151


В случае наличия углеродных отложений очистить свечу
специальным инструментом.

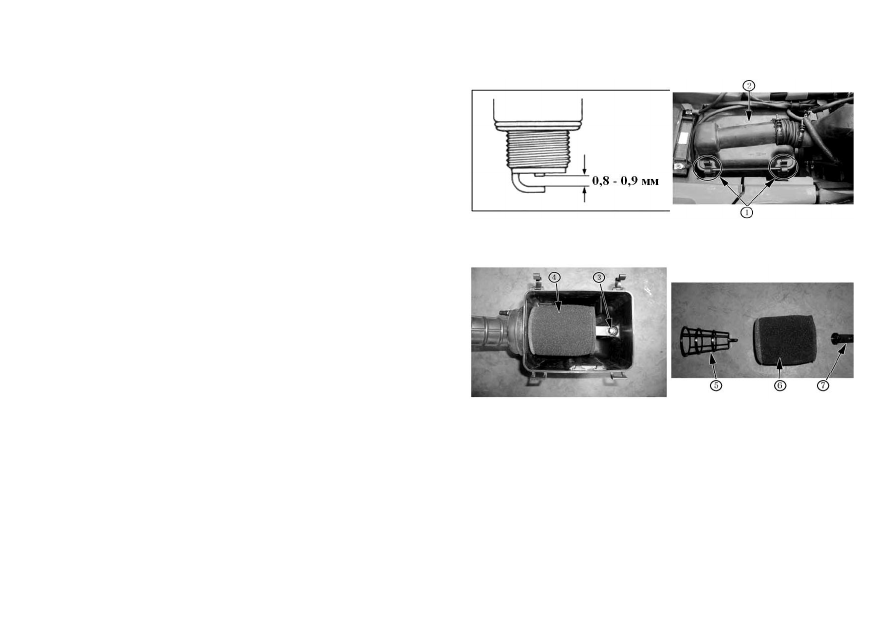

Зазор свечи зажигания



Измерить  зазор  свечи  зажигания  щупом.  При  отклонениях  –
отрегулировать. Зазор свечи зажигания: 0,8–0,9 мм.
Внимание:  Проверить  размер  резьбы  и  длину  резьбы  свечи.  Если
длина  резьбы  слишком  мала,  имеются  отложения  углерода  на
винтовой части отверстия под свечу зажигания и это может привести
к повреждению двигателя.
Установка:  Во  избежание  повреждения  резьбы  на  головке  цилиндра
вначале  завинтить  свечу  зажигания  вручную  и  затем  затянуть  до
необходимого  момента  с  использованием  специального  ключа.
Момент затяжки: 18Н·м
Инструмент: Ключ для свечи зажигания, щуп.

Воздушный фильтр

Проверять каждые 40 часов или 1000 км, очищать при необходимости.
Если  фильтр  засорен  пылью,  увеличивается  сопротивление
всасывания, что приводит к падению мощности и увеличению расхода
топлива.  Проверить  и  очистить  воздушный  фильтр  следующим
образом: Снять фиксирующий зажим 1 и верхнюю крышку.
Примечание:  Соблюдать  осторожность,  чтобы  не  уронить  резиновое
кольцо  в  коробку  воздушного  фильтра,  закрепленное  на  верхней
крышке воздушного фильтра.
Ослабить винт 3, удалить фильтровальный элемент 4, отделить опору
5,  фильтровальный  элемент  6  и  упор  фильтровального  элемента  7.
Залить  в  промывочный  резервуар  соответствующего  размера
растворитель–очиститель  А.  Погрузить  фильтровальный  элемент  в
растворитель и промыть его. Отжать излишний растворитель обеими
руками  из  фильтровального  элемента.  Не  выкручивать  элемент  во
избежание его повреждения. Погрузить элемент в моторное масло В,
затем  отжать  излишек  масла,  чтобы  фильтроэлемент  был  слегка
влажным.











152

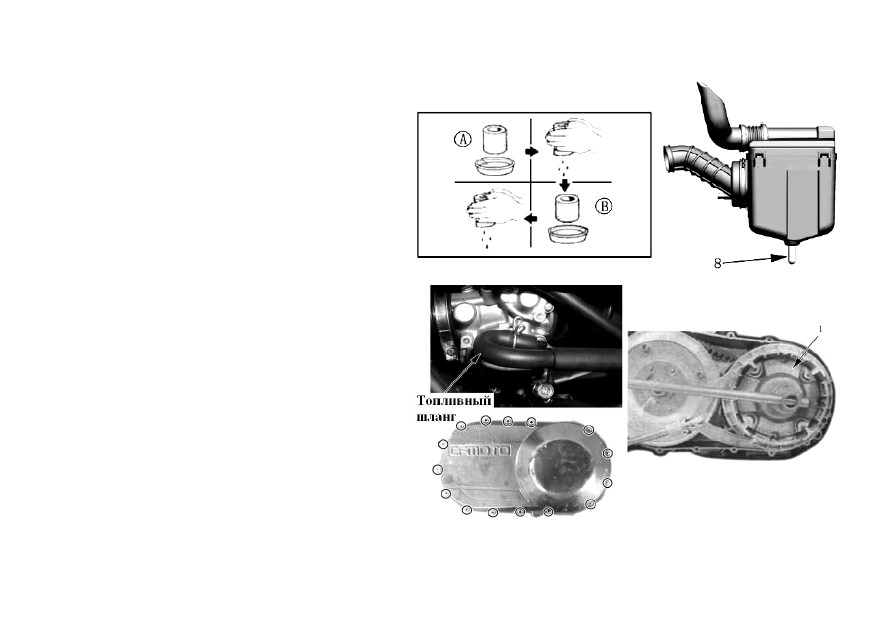

А  –растворитель–очиститель;  В  –  моторное  масло  SAE  #30
или SAE 10W/40
Предостережение:  Не  использовать  растворители  на  базе
бензина  или  имеющие  низкую  температуру  воспламенения
для очистки фильтрующего элемента.
Проверить

фильтрующий

элемент

на

разрывы.

Поврежденный элемент заменить.
Примечание:  При  езде  на  пыльных  дорогах  производить
очистку  воздушного  фильтра  более  часто.  Самый  верный
способ  ускорить  износ  двигателя  –  эксплуатировать
двигатель без фильтрующего элемента или с поврежденным
элементом.

Проверять

воздушный

фильтр

на

работоспособность в любое время.
Снять  сливную  пробку  8  коробки  фильтра  для  слива
имеющейся воды.

Топливный шланг

Проверять  топливный  шланг  на  повреждения  и  утечки
топлива.

При

обнаружении

повреждений

заменить

топливный шланг новым.

Ремень привода

Снятие: Снять крышку вариатора.
Удерживать  ведущий  шкив  специальным  инструментом  и
ослабить гайку ведомого шкива.
Специальный инструмент: держатель ротора.
Снять  ведущий  подвижный  шкив  1;  удерживать  ведомый
шкив специальным инструментом и ослабить гайку ведомого
шкива.  Снять  ведомый  шкив  совместно  с  приводным
ремнем.
Специальный инструмент: Держатель ротора.
Снять приводной ремень с ведомого шкива.
