Квадроцикл CF500A. Руководство - часть 34







133

Предупреждение:
Охлаждающее средство токсично. Не пить его. Хранить в соответствующих условиях.

Внимание:
Не смешивать охлаждающее средство со средствами для охлаждения других двигателей.


Процедуры обкатки


В процессе производства использованы материалы максимально возможного качества, а все обработанные детали имеют высокую степень
финишной обработки. Однако есть необходимость приработки движущихся деталей до приложения к двигателю максимальных нагрузок.
Будущая  работоспособность  и  надежность  двигателя  зависит  от  ухода  и  ограничений,  применяемых  к  двигателю  в  начале  его  срока
службы. См. следующие рекомендации по оборотам при обкатке двигателя.
Для  улучшения  КПД  и  повышения  долговечности  новый  двигатель  требует  времени  обкатки  в  течение  20  часов  в  соответствии  со
следующим графиком:

0–10 часов:
Избегать  непрерывной  работы  при  более  чем  наполовину  открытой  дроссельной  заслонки.  Дать  остыть  в  течение  5–10  минут  после
каждого часа работы. Время от времени менять обороты двигателя. Не работать при неизменяемом положении дроссельной заслонки.

10–20 часов:
Избегать  продолжительной  работы  при  открытии  дроссельной  заслонки  более  3/4.  Свободно  изменять  обороты  двигателя,  но  не
использовать максимальное открывание дроссельной заслонки.

Примечание:
Осуществлять  ежедневный  уход  в  период  обкатки  и  устранять  неполадки  при  необходимости.  После  20  часов  обкатки  выполнить
обслуживание в соответствии с инструкцией по эксплуатации пользователя для нормальной работы транспортного средства.



134

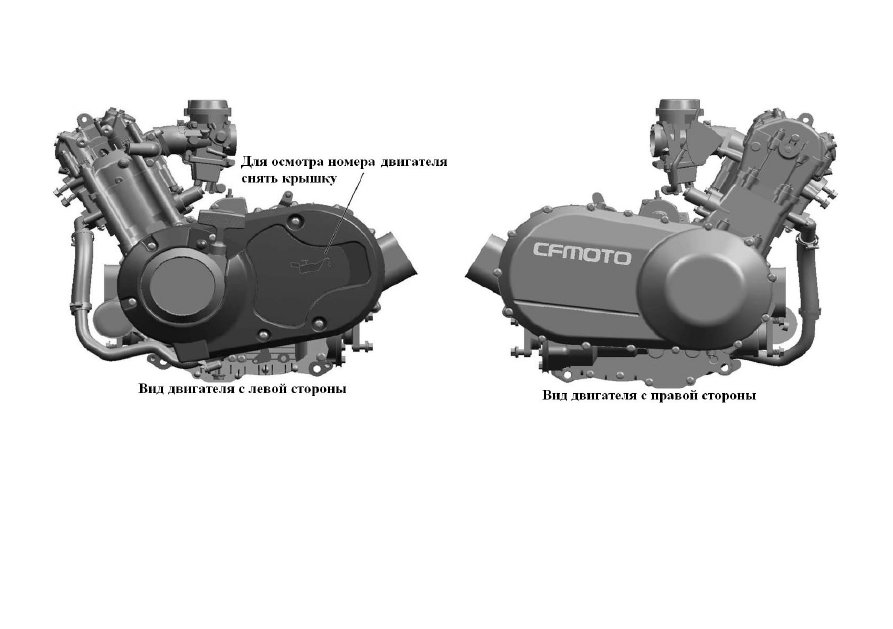

Внешний вид и номер двигателя









135

Технические характеристики двигателя



№

п/п

Параметр

Тип / Характеристика

1

Тип

Одноцилиндровый, 4–тактный, с жидкостным охлаждением,
4–клапанный, с одинарным верхним распределительным валом

2

Диаметр цилиндра и длина хода

87,5 мм х 82,0 мм

3

Объем двигателя

493 см

3



4

Степень сжатия

10,2:1

5

Минимальное непрерывное число оборотов холостого хода
под нагрузкой

1300±100 об/мин

6

Тип запуска

Электростартер / Ручной стартер

7

Электрическая
система

Зажигание / Время зажигания

От магнето с блоком конденсаторного зажигания / Перед
верхней мертвой точкой 10

, 1500 об/мин

Свеча зажигания/Зазор свечи зажигания

DPR7EA–9 (NGK) 0,8–0,9 мм

Магнето

С постоянным магнитом, переменного тока

8

Система сгорания

Тип карбюратора / Модель

С вакуумной диафрагмой / MIKUNI BSR36–89

Воздушный фильтр

Фильтр с абсорбирующим элементом

Бензин

С октановым числом не ниже 92

9

Система клапанов

Тип клапана

Одинарный верхний распределительный вал, цепной привод

10

Смазочная
система

Тип смазки

Разбрызгивание под давлением

Масляный насос

Роторный

Тип фильтра

Полнопоточный сетчатый фильтр

Тип масла

SAE 10W–40/SF

11

Система
охлаждения

Тип охлаждения

Замкнутый контур охлаждения

Тип охлаждающей жидкости

Антикоррозионный антифриз –35

С

12

Система привода

Тип муфты сцепления

Автоматическое, центробежное, в масляной ванне

Режим работы

Автоматический, с бесступенчатым регулированием +
стояночный + переключение передач

Передачи

2 переднего хода+1 заднего хода

Тип переключения передач /
Последовательность

Ручная / L–H–N–R–P



136

№

п/п

Параметр

Тип / Характеристика

Передаточный коэффициент вариатора

2,88 – 0,70

Передаточный
коэффициент
раздаточной
коробки

Передаточное число
главной передачи

1,333 (24/18, коническая передача)

Вторичное
передаточное число

1,952 (41/21)

Передачи

Пониженная: 2,25(36/16), повышенная: 1,35 (27/20), заднего
хода: 1,471 (25/17)

Общий

Пониженная: 5,857, повышенная: 3,514, заднего хода: 3,828

13

Габариты

610х568х519мм

14

Вес нетто

70 кг

15

Вид выходов

Передний и задний выходные валы

16

Направление вращения выходного вала двигателя

По часовой стрелке (если смотреть сзади двигателя, на передаче
«вперед»)



Информация о капитальном ремонте



Параметр

Стандарт

Предельный износ

Примечание

Диаметр головки клапана

IN

30,6

––––––––



EX

27,0

Зазор клапана

IN

0,05–0,10

––––––––



EX

0,01–0,037

Зазор между направляющей клапана и штоком клапана

IN

0,01–0,037

––––––––



EX

0,03–0,057

Внутренний диаметр направляющей клапана

IN&EX

5,000–5,012

––––––––



Наружный диаметр штока клапана

IN

4,975–4,990

––––––––



EX

4,955–4,970

––––––––



Люфт штока клапана

IN&EX

––––––––

0,05



Длина наконечника штока клапана

IN&EX

2,9–3,1

2,3



Толщина головки клапана

IN&EX

––––––––

0,5
