49

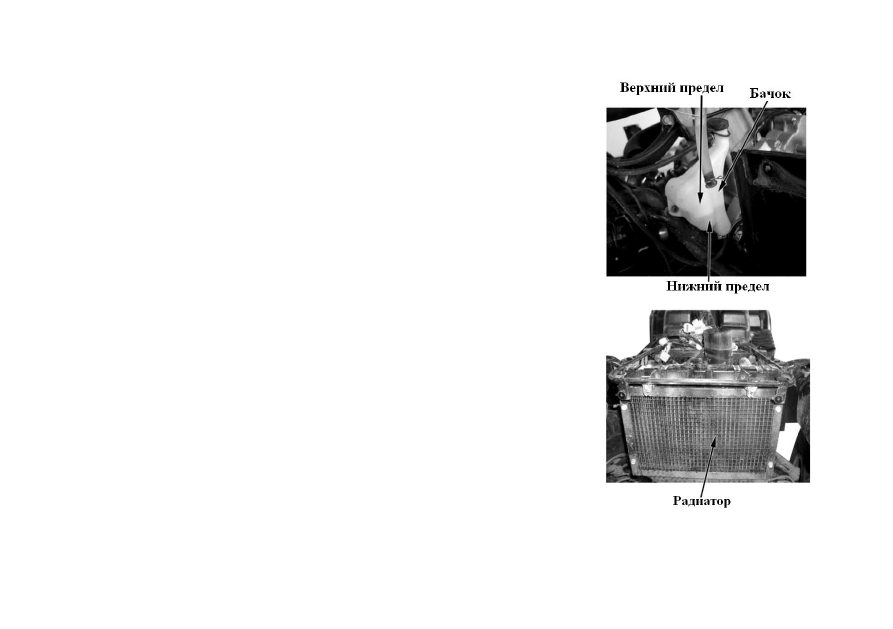

Когда уровень охлаждающей жидкости под нижней границей, снять крышку с бачка и долить
охлаждающей жидкости до верхней границы.
(Добавлять охлаждающую жидкость или разбавленную оригинальную жидкость).
Рекомендуемая жидкость: охлаждающая жидкость CFMOTO.
Стандартная плотность: 50%.
Температура замерзания охлаждающей жидкости варьируется в зависимости от различных
соотношений компонентов смеси.
Отрегулируйте соотношение компонентов смеси согласно низшей температуре в регионе, где
будет эксплуатироваться квадрицикл.
Если охлаждающая жидкость убывает слишком быстро, проверьте, нет ли где течи. Система
охлаждения может смешиваться с воздухом, когда в бачке не осталось охлаждающей
жидкости, и перед доливкой охлаждающей жидкости нужно выпустить весь воздух.



Течь охлаждающей жидкости

Проверить шланг радиатора на износ, водяной насос, водяные трубки и соединения на течь.
При обнаружении течи разобрать или продолжать проверки (см. главу 4).
Проверить шланг радиатора на износ, повреждения, трещины.
Резиновый шланг естественным образом изнашивается после какого–то периода
эксплуатации. Изношенный шланг может потрескаться, когда система охлаждения горячая.
Зажмите шланг пальцем и проверьте на наличие микротрещин.
При необходимости шланг заменить.
Проверить хомуты трубок и шлангов, по которым течет охлаждающая жидкость. При плохом
креплении затянуть.
Очистить ребра радиатора от грязи, проверить на повреждение.
Исправить погнутые ребра; вымыть грязь водой и сжатым воздухом. Если поврежденная
область радиатора более 20%, заменить весь радиатор.







50

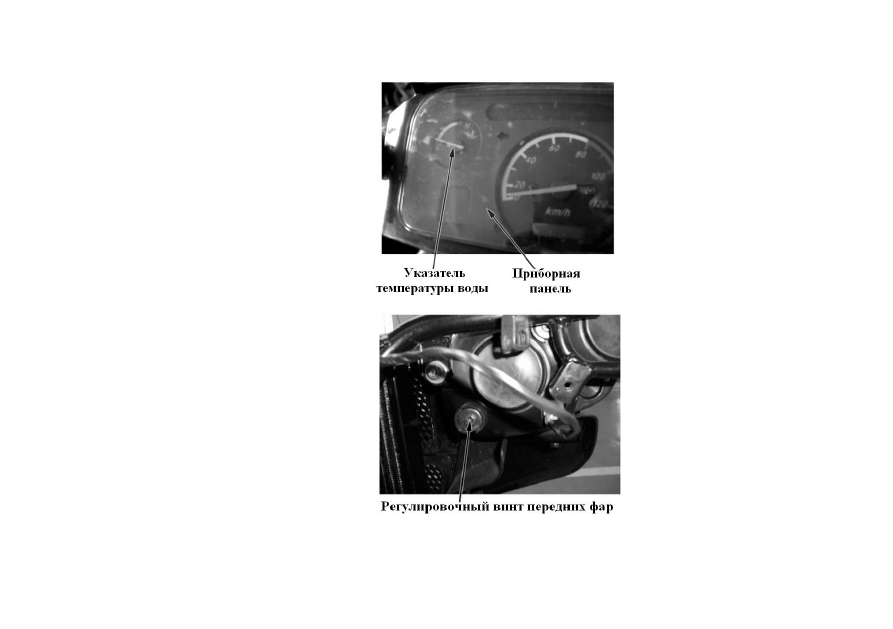

Проверка прибора измерения температуры воды

Когда двигатель не работает, стрелка указателя
температуры воды должна быть в положении «0».
Включите двигатель, чтобы убедиться, что прибор
исправен.



Осветительные приборы
Регулировка луча света фары

Поверните винт регулировки луча фары крестовой
отверткой и отрегулируйте ближний/дальний свет
согласно требованиям.







51

4. Система охлаждения



Информация по капремонту





51

Устранение неисправностей





52

Проверка и обслуживание





54

Бачок











56

Доливка охлаждающей жидкости





57

Схема системы охлаждения





58



Информация по капремонту


Примечание
Если крышка радиатора снята при температуре охлаждающей жидкости более 100С, давление охлаждающей жидкости упадет и
жидкость быстро вскипит. Струя пара может вызвать ожог. Накрыть заливочное отверстие ветошью, и после того, как охлаждающая
жидкость остынет, медленно открыть отверстие.
Осмотр охлаждающей жидкости проводить после полного ее остывания.
Охлаждающая жидкость токсична. Следите за тем, чтобы она не попала внутрь, на кожу, в глаза, на одежду.
Если охлаждающая жидкость попала в глаза, тщательно промойте их водой и обратитесь к врачу.
Если охлаждающая жидкость попала на одежду, быстро смойте ее водой, потом водой с мылом.
Если охлаждающая жидкость попала внутрь, вызовите рвоту и обратитесь к врачу.
Хранить охлаждающую жидкость в недоступном для детей месте в плотно закупоренной таре.
Проверить ребра радиатора на наличие грязи или повреждение. Исправить погнутые ребра. Смывать грязь водой с применением сжатого
воздуха. Заменить радиатор, если область повреждения ребра превышает 20%.
Ремонт водяного насоса (помпы) может производиться без снятия двигателя.
Добавлять охлаждающую жидкость в бачок. Не открывать горловину бачка кроме случаев, когда вы разбираете систему охлаждения для
доливки или слива охлаждающей жидкости
Следите за тем, чтобы на пластмассовые детали не попадала охлаждающая жидкость. При попадании охлаждающей жидкости немедленно
смыть ее водой.
После разборки системы охлаждения проверить соединительные узлы на течь.
См. главу 10 для получения сведений о ремонте температурного датчика.



52



Осмотр



Параметр

Стандарт

Объем охлаждающей жидкости

Полный объем

1140 мл

Вместимость бачка

340 мл

Стандартная плотность

30%

Удар при открытии горловины радиатора

108 кПа (1,1 кг/см

2

)

Термостат

Температура при открытии клапана

722С

Температура при полном открытии

88С

Подъем при полном открытии

3,5–4,5 мм



Момент затяжки


Сливной болт, водяной насос: 8 Н·м
Термопереключатель: 10 Н·м


Устранение неисправностей


Резкий подъем температуры воды






Неисправна крышка горловины радиатора





Наличие воздуха в системе охлаждения





Неисправен водяной насос





Неисправен термостат (не открыт)





Засорена труба радиатора или трубки с охлаждающей жидкостью





Повреждено или загрязнено ребро радиатора





Недостаточный уровень охлаждающей жидкости





Неисправен двигатель вентилятора
