41

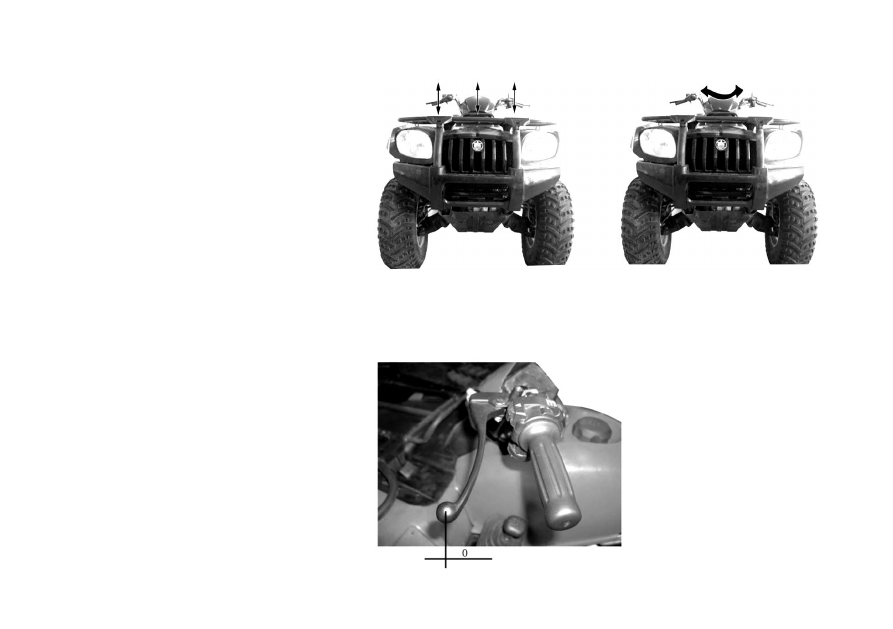

Рулевая колонка
Запарковать транспортное средство на ровном месте,
удерживая руль, подвигать его вертикально, как
показано на рис. справа, и проверить наличие люфта.
В случае люфта проверить, не является ли это
проблемой рулевой колонки или других деталей,
затем провести соответствующий ремонт. В случае
люфта на рулевой колонке затяните стопорную гайку
или разберите рулевую колонку для дальнейших
проверок.
Установите квадрицикл на ровной поверхности и,
вращая руль вправо и влево, посмотрите, насколько
свободно он поворачивается.
При наличии помех при вращении, проверьте, не
вызвано ли это блоком основных тросов (кабелей) или
другими кабелями (тросиками).
Если нет, то проверьте рулевую тягу и подшипник
рулевой колонки на повреждение.



Примечание:
Убедитесь, что руль поворачивается свободно. В
противном случае есть вероятность дорожной аварии.

Тормозная система

Люфт рычага переднего тормоза.
Нажимайте на рычаг переднего тормоза и проверьте
эффективность торможения и работу рычага.
Проверьте свободный ход торца переднего рычага.
Свободный ход: 0 мм





42

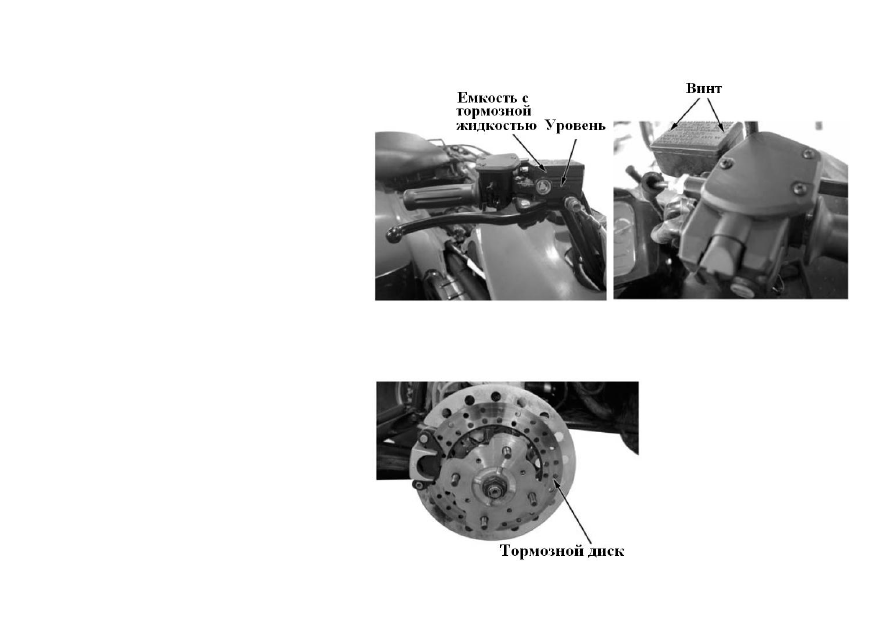

Главный цилиндр. Уровень жидкости
Проверить уровень тормозной жидкости
Когда уровень жидкости находится около нижней
границы, проверить основной цилиндр, тормозные
шланги и соединения на наличие течи. Открутить два
крепежных винта с колпачка бачка с жидкостью.
Снять колпачок, долить тормозной жидкости DOT3
или DOT4 до отметки верхней границы.





При доливке жидкости в бачок не должна попадать
вода и пыль





Использовать только рекомендуемую жидкость во
избежание химических реакций





Тормозная жидкость может повредить поверхность
пластмассовых и резиновых деталей





Слегка поверните руль влево и вправо, пока
главный цилиндр не примет горизонтальное
положение, затем удалите колпачок бачка с
жидкостью



Тормозной диск, тормозная колодка. Износ
тормозной колодки
Проверить износ тормозной колодки по меткам.
Заменить тормозную колодку, если износ достиг
отметки границы износа.
Примечание:
Тормозную колодку менять всем комплектом.
Проверка и замена тормозного диска
При толщине переднего диска ≤2,5 мм, заменить,
заднего тормозного диска ≤6,5 мм – заменить.
Минимальная допустимая толщина переднего
тормозного диска 2,5 мм, заднего – 6,5 мм
Замена тормозной жидкости
Тормозная жидкость подлежит замене ежегодно.







43


Колѐса

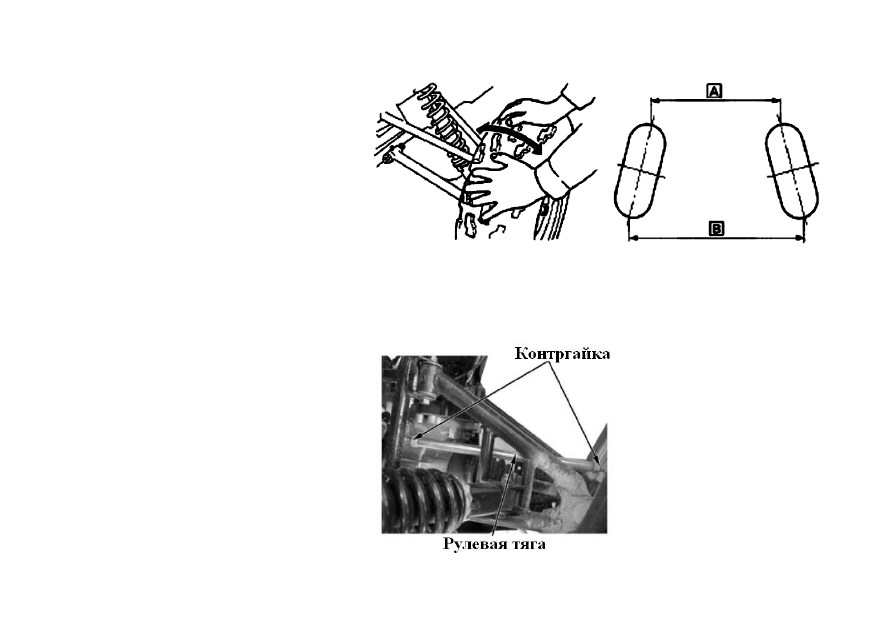

Установить переднее колесо на ровную поверхность.
Убедиться в отсутствии нагрузки на колѐса.
Покачать переднее колесо вправо и влево и
посмотреть, закреплена ли шаровая опора переднего
колеса, проверить люфт.
При недостаточном закреплении затянуть.
При расшатанности заменить коромысло
(качающийся рычаг).

Схождение передних колѐс



Установить транспортное средство на ровной
поверхности, измерить схождение передних колѐс
Схождение: В – А = 0–10 мм



При схождении вне допустимых пределов,
отрегулировать стопорную гайку рулевой тяги
Примечание:
После того, как схождение передних колес было
отрегулировано, приведите квадрицикл в медленное
движение и проверьте, меняется ли направление
движения квадрицикла при помощи руля.







44


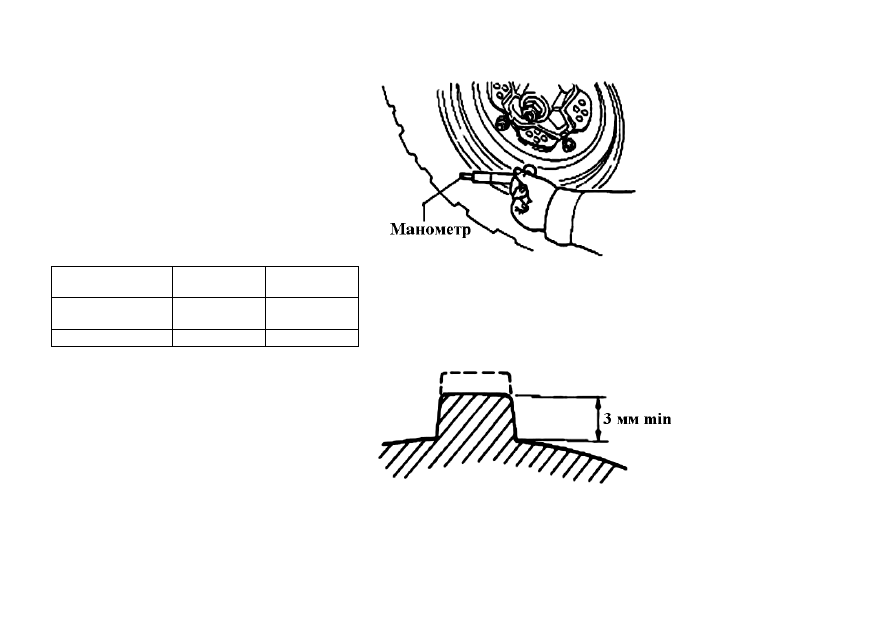

Давление в шине

Измерить давление в шине манометром.

Примечание:
Измерять давление в шинах только после остывания
шин.
Управление квадрициклом с неправильным
давлением в шинах снижает управляемость и может
вызвать износ шин.

Установленное значение давления/шина



Переднее

колесо

Заднее
колесо

Давление

35 кПа

(0,35кг/см

2

)

35 кПа

(0,50 кг/см

2

)

Размер шины

25х8–12

25х10–12






Рисунок протектора



Проверить рисунок протектора.
При высоте протектора < 3 мм требуется заменить
шины

Примечание:
Если высота протектора менее 3 мм, немедленно
заменить шину.
