Квадроцикл CF500-5 (A). Руководство - часть 34







- 127 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

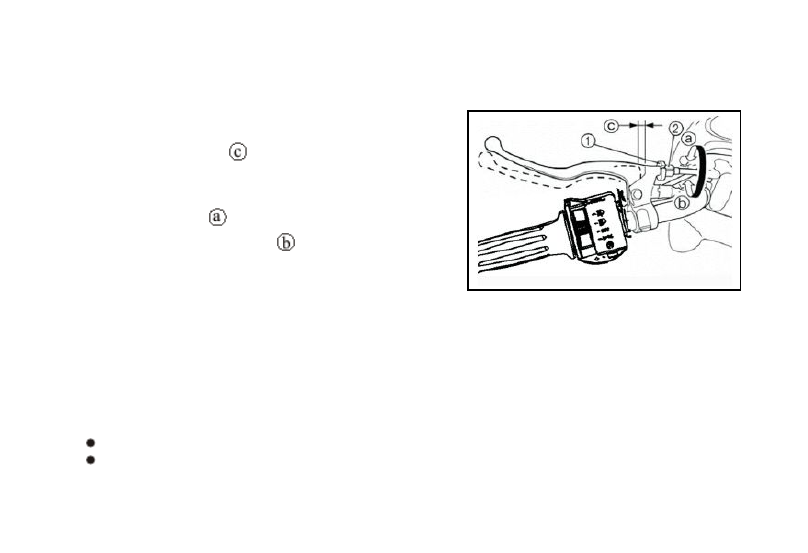

Регулировка свободного хода дублирующего рычага главной  тормоз-
ной системы.

Свободный ход дублирующего рычага главной

тормозной системы

 должен быть минимальным.

1.

Ослабьте контргайку





.

2.

Поверните регулировочный втулку

‚



в

направлении

 д

ля увеличения свободного

хода, и

 в

направлении



,

чтобы уменьшить

свободный ход.



3.

Затяните контргайку





.

При регулировке рукоятки дублирующего привода тормоза (он связан тросом с педальным
приводом) ни в коем случае не допускайте нажатия на поршень главного тормозного цилин-
дра штоком педального привода при отпущенной рукоятке.
Если не удаётся отрегулировать дублирующий привод, обратитесь за помощью к дилеру.

ПРИМЕЧАНИЕ:

При регулировке свободного хода дублирующего рычага главной  тормозной системы (нож-
ного тормоза):

  Убедитесь, что не наступаете на педаль тормоза.
  Убедитесь, что педаль тормоза не двигается при измерении величины свободного хода

рычага.



- 128 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

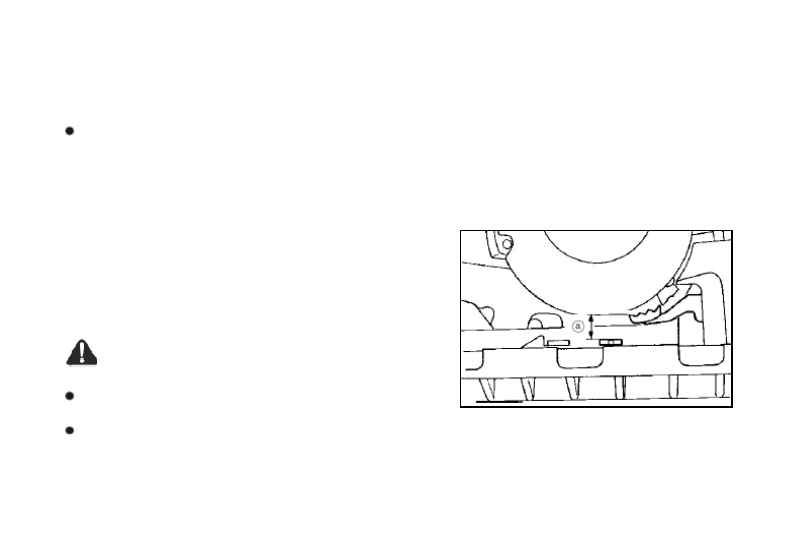

Регулировка ножного тормоза
ПРИМЕЧАНИЕ:

  Перед проверкой задних тормозных колодок отрегулируйте ножной тормоз.

Педаль тормоза должна быть отрегулирована таким образом, чтобы поршень главного тор-
мозного цилиндра ни в коем случае не был «зажат» штоком привода. После регулировки
должен быть ощутим минимальный люфт. Отсутствие этого люфта приведёт к заклиниванию
тормозных колодок при нагреве тормозной жидкости, т.к. отверстие для связи с бачком мо-
жет оказаться перекрытым манжетой поршня.
Если обнаружены неполадки в тормозной системе, то
обратитесь к дилеру для её проверки.

После проведения ремонта тормозной системы,
связанной с её разгерметизацией следует стравить
воздух («прокачать» тормозную систему).



ПРЕДОСТЕРЕЖЕНИЕ

После обслуживания:

  Убедитесь, что тормоза работают эффективно и

плавно, что свободный ход правильный.

  Убедитесь, что тормоз не заедает.

Замена компонентов тормозной системы требует профессиональных знаний. Эти процедуры
должен выполнять дилер.







- 129 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

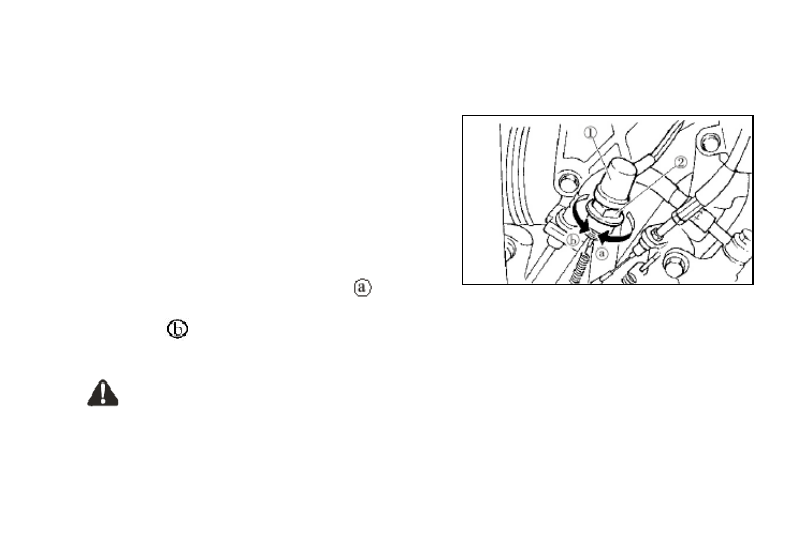

Регулировка включателя стоп-сигналов

Включатель фонаря стоп-сигнала, который
загорается при нажатии на педаль тормоза или на
рычаг тормоза, отрегулирован правильно, если
фонарь загорается непосредственно перед
срабатыванием тормозов. Если это необходимо,
отрегулируйте включатель следующим образом:



Поверните регулировочную гайку, удерживая
включатель на месте. Чтобы отрегулировать его
на более раннее срабатывание, поверните

регулировочную гайку в направлении

.

Чтобы

отрегулировать его на более позднее срабатывание, поверните регулировочную гайку в на-
правлении

.

Проверка и смазка тросовых приводов



ПРЕДОСТЕРЕЖЕНИЕ

Проверяйте тросики часто. Заменяйте повреждённые. Смазывайте их  внутри и их концы.
Если тросики работают неисправно, обратитесь к дилеру для их замены.

ПРИМЕЧАНИЕ:

Рекомендуемый смазочный материал: SAE 10W30 (моторное масло)



- 130 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

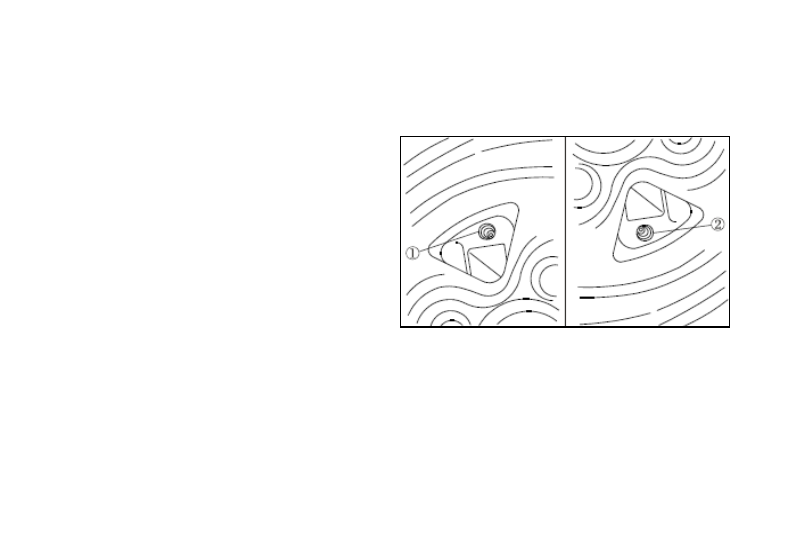

Смазка верхних и нижних шкворневых  шарниров задних кулаков

Смажьте верхние и нижние шарниры задних кулаков при помощи шприца для смазки (см.
рис. Точки смазки





 и

‚



на левом и правом

кулаках).

ПРИМЕЧАНИЕ:

Рекомендуемый смазочный материал:
консистентная смазка на литиевой основе.
