ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Чистка искрогасителя



4.

Вставьте искрогаситель в глушитель и совместите отверстия.

5.

Установите и затяните болты.





ПРЕДОСТЕРЕЖЕНИЕ

При чистке искрогасителя: система выхлопа должна охладиться перед тем, как к ней можно
будет прикасаться. Не заводите двигатель во время чистки выхлопной системы.



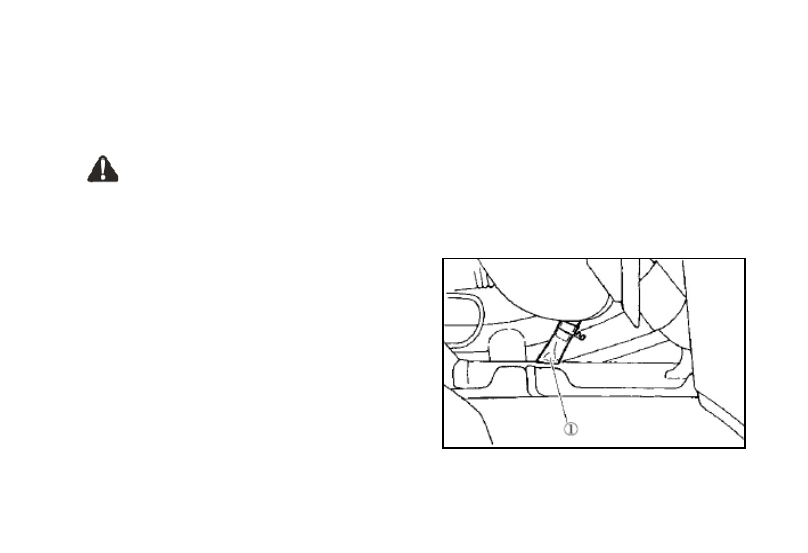

Вентиляционно-дренажный шланг полости
вариатора
Если пыль или вода накапливаются в
вентиляционно-дренажном шланге патрубка
вентиляции вариатора, то демонтируйте и
прочистите его.





- 120 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

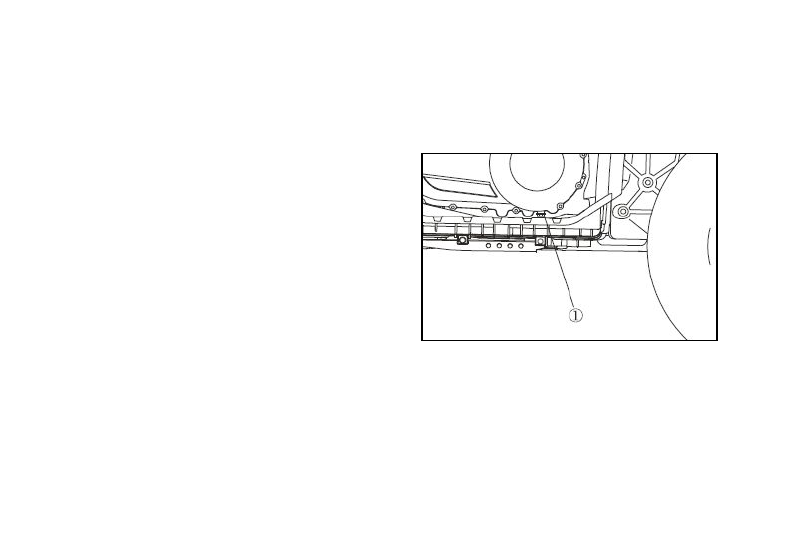

Сливная пробка в корпусе вариатора

После движения по водоёму, достаточно глубокому, чтобы в корпус вариатора могла по-
пасть вода, выверните пробку, чтобы слить воду из корпуса.

ПРИМЕЧАНИЕ:

Если после выворачивания пробки из корпуса
вариатора вытекает вода, предоставьте
квадроцикл официальному дилеру для
проверки, поскольку вода могла повредить
другие части двигателя, и ответственность за
это несёт владелец транспортного средства.



Регулировка карбюратора
Карбюратор является жизненно важной частью
двигателя и требует очень точных настроек,
которые должен производить авторизованный дилер CFMOTO, имеющий знания и опыт. Од-
нако, регулировку оборотов холостого хода может осуществить владелец транспортного
средства в рамках обычной процедуры обслуживания.

ОСТОРОЖНО

Карбюратор был установлен и отрегулирован на заводе-изготовителе. Если настройки были
сбиты кем-либо без достаточных технических знаний и опыта, то работа двигателя может
ухудшиться или возникнуть повреждения.







- 121 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Регулировка оборотов холостого хода
ПРИМЕЧАНИЕ:

Для проведения этой процедуры необходимо использовать диагностический тахометр.

1.

Заведите двигатель и прогрейте его в течение нескольких минут примерно на 1000 ÷
2000

об/мин. Время от времени увеличивайте обороты двигателя до 4000 ÷ 5000 об/мин.

Двигатель прогрелся, если быстро откликается на открытие дросселя.

2.

Снимите левую панель моторного отсека.

3.

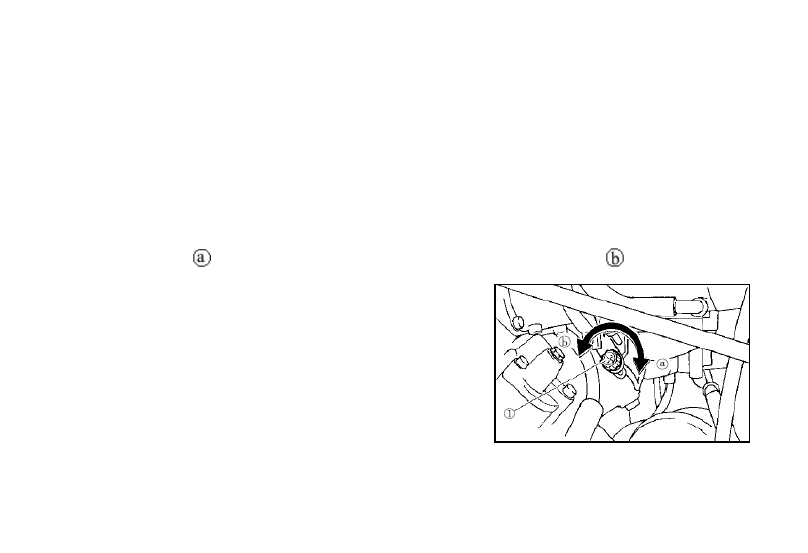

Подключите тахометр к проводу свечи зажигания и установите требуемые обороты хо-
лостого хода при помощи регулировочного винта упора дросселя. Поверните винт в на-
правлении

,

чтобы увеличить обороты двигателя, и в направлении

,

чтобы умень-

шить обороты двигателя.

ПРИМЕЧАНИЕ:

Рекомендованные
обороты холостого хода: 1200÷1400 об/мин.

4.

Установите панель на место.

ОСТОРОЖНО

Не завышайте обороты холостого хода. Существенное
превышение оборотов ХХ приведёт к
преждевременному включению сцепления и затруднению включения передач из-за эффекта
«ведения» сцепления. Это, в свою очередь, может привести к повреждению деталей суб-
трансмиссии.



- 122 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Регулировка клапанных зазоров

Правильные клапанные зазоры в процессе эксплуатации изменяются, что выражается в на-
рушении своевременности подачи топливовоздушной смеси, работы выпускной системы и
шумах двигателя. Для предотвращения этого необходимо периодически корректировать кла-
панные зазоры. Однако эту процедуру должен осуществлять квалифицированный автомеха-
ник сервисного центра.

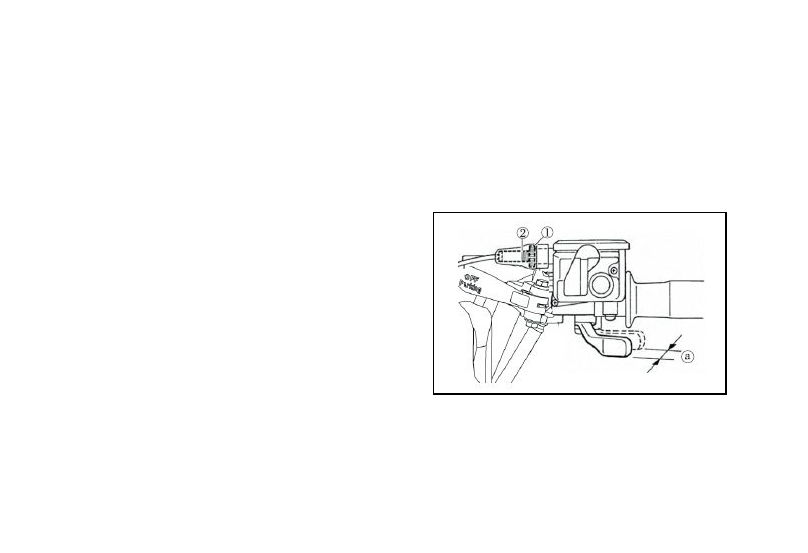

Регулировка рычага дросселя

ПРИМЕЧАНИЕ:

Прежде чем регулировать свободный ход рычага
дросселя отрегулируйте обороты двигателя на
холостом ходу.

1.

Ослабьте контргайку.

2.

Поворотом регулировочной втулки добейтесь
величины свободного хода рычага дросселя
3÷5

мм.

3.

Затяните контргайку

.



Проверка передних тормозных колодок
Проверьте тормозные колодки на наличие повреждения и износа.
Если толщина колодок менее 1,5 мм, обратитесь к дилеру для замены комплекта колодок.
