ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Лампа прибора освещения нагревается до
высокой температуры при включенном освещении
и остается горячей в течение некоторого времени
после выключения освещения. Дайте лампе
остыть, прежде чем работать с ней.

Не прикасайтесь пальцами к колбе лампы фары,
поскольку образование жировых пятен на
поверхности лампы может вызвать её
повреждение. При замене лампы наденьте чистые
перчатки.
Если вы касались колбы лампы голыми пальцами,
протрите её тканью, смоченной в спирте, чтобы
предотвратить её быстрый выход из строя.

Не забудьте выключить зажигание при замене
лампы.
Не используйте лампы, отличающиеся от
рекомендованных по характеристикам
После установки новой лампы проверьте, как
работает прибор освещения.

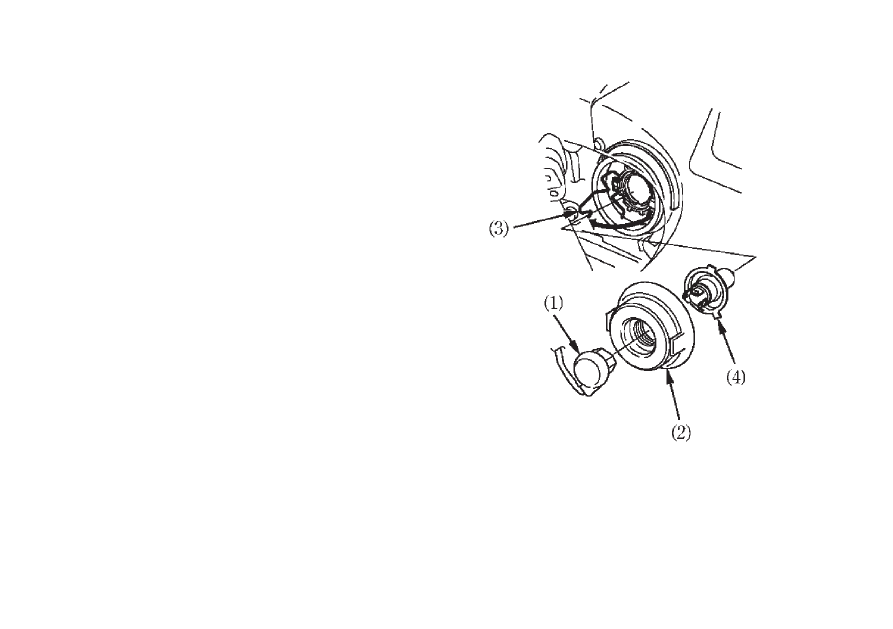

Лампа фары
1. Снимите верхний обтекатель (стр. 65).
2. Вытащите патрон (1), не поворачивая его.
3. Снимите противопылевой колпачок (2).
4. Снимите лампу (4), нажав на фиксатор (3).
5. Вытяните лампу (4), не поворачивая её.
6. Установите новую лампу, выполняя операции в

обратном порядке.

(1) Патрон
(2) Противопылевой

колпачок

(3) Фиксатор
(4) Лампа

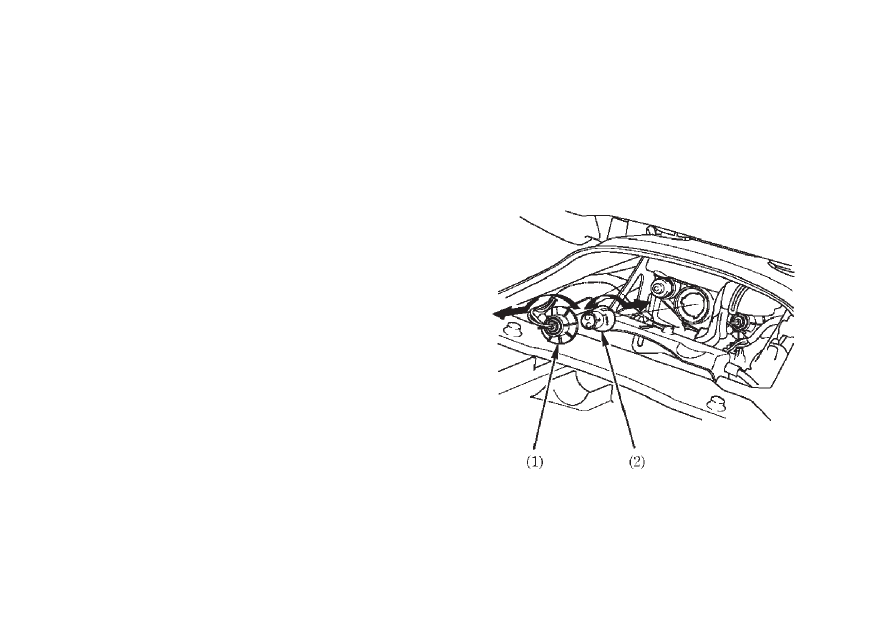

Лампа стояночного света
1. Снимите нижний кожух (см. стр. 64).
2. Вытяните и извлеките патрон лампы

стояночного света (1).

3. Вытяните лампу (2), не поворачивая её.
4. Установите новую лампу, выполняя операции в

обратном порядке.

(1) Патрон лампы стояночного света
(2) Лампа

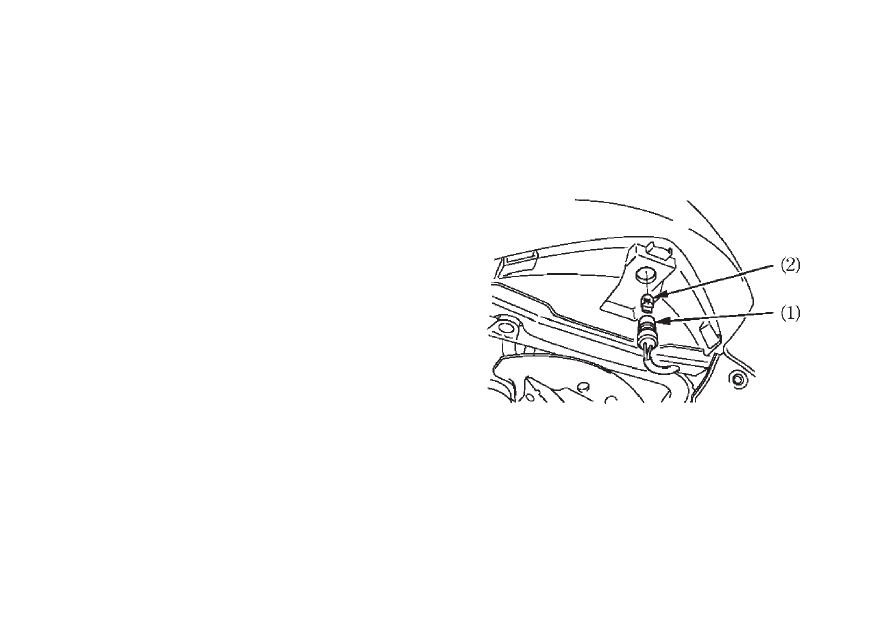

Лампа стоп;сигнала и заднего фонаря
1. Снимите седло (стр. 56).
2. Поверните гнездо приблизительно на 45°

против часовой стрелки и потяните на себя.

3. Слегка надавите на лампу (2) и поверните её

против часовой стрелки.

4. Установите новую лампу, выполняя операции в

обратном порядке.

(1) Патрон
(2) Лампа
