ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Частое перегорание предохранителя обычно
бывает вызвано коротким замыканием или
перегрузкой в системе электроборудования. Для
выполнения этого ремонта обратитесь к
официальному дилеру Honda.

Запрещается использовать предохранители,
отличающиеся по номинальному току от штатных
предохранителей. Это может привести к
серьезной неисправности системы электрооборуU
дования, к возгоранию, опасному выключению
всего освещения или потере мощности двигателя.

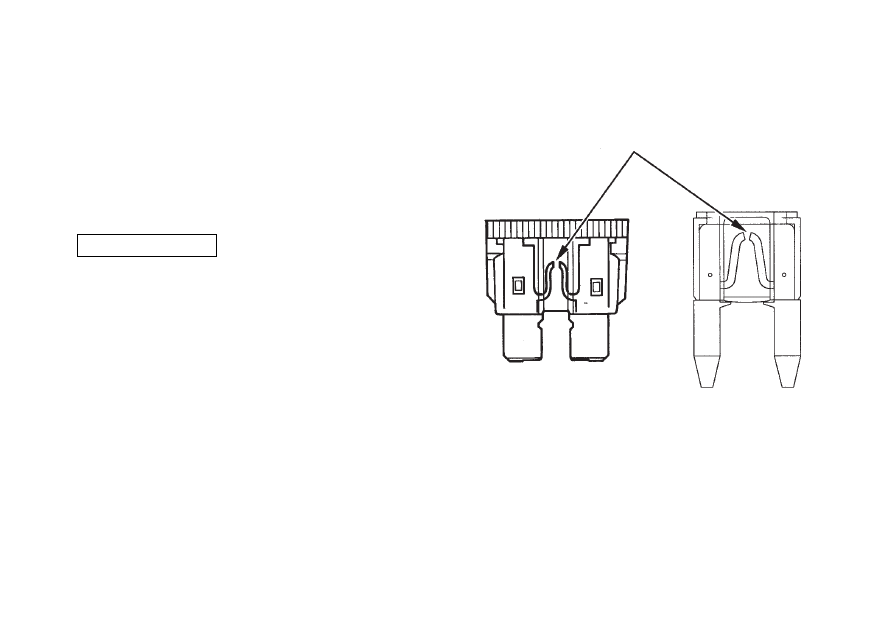

Перегоревший предохранитель

ПРИМЕЧАНИЕ

Блок предохранителей:
Блок предохранителей расположен под седлом.
Номинальная размерность предохранителей:
10 A, 20 A
1. Снимите седло (стр. 56).
2. Откройте крышку (1) блока предохранителей.
3. Извлеките перегоревший предохранитель

и вставьте новый предохранитель.
Запасной предохранитель (2) находится
в блоке предохранителей.

4. Закройте крышку блока предохранителей

и установите седло.

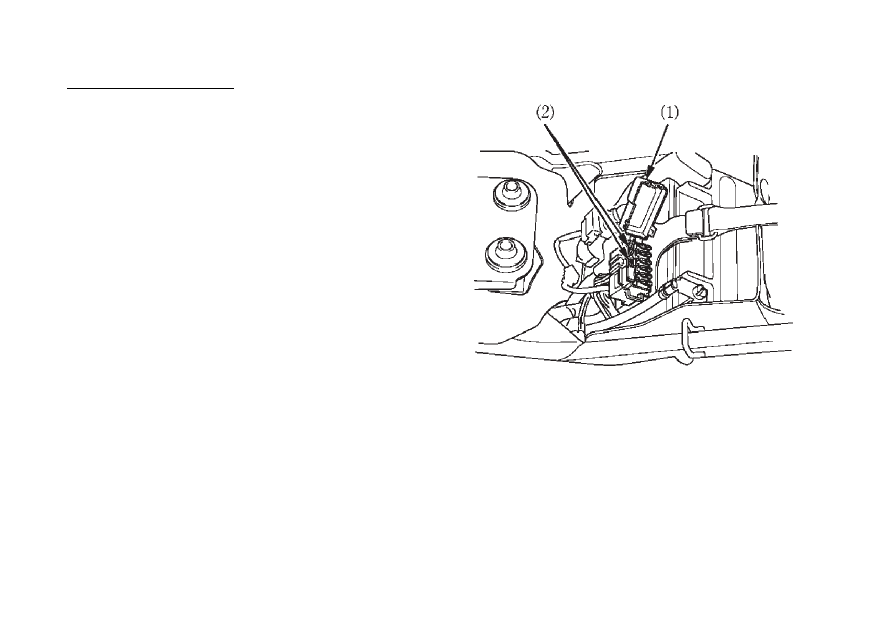

(1) Крышка блока предохранителей
(2) Запасной предохранитель

Главный предохранитель:
Главный предохранитель (1) расположен под
седлом. Номинальный ток предохранителя:

30A

1. Снимите седло (стр. 56).
2. Отсоедините колодку разъёма (2)

электромагнитного включателя стартера.

3. Извлеките перегоревший предохранитель и

вставьте новый предохранитель.
Запасной предохранитель (3) находится под
электромагнитным включателем стартера.

4. Присоедините колодку разъёма и установите

на место седло.

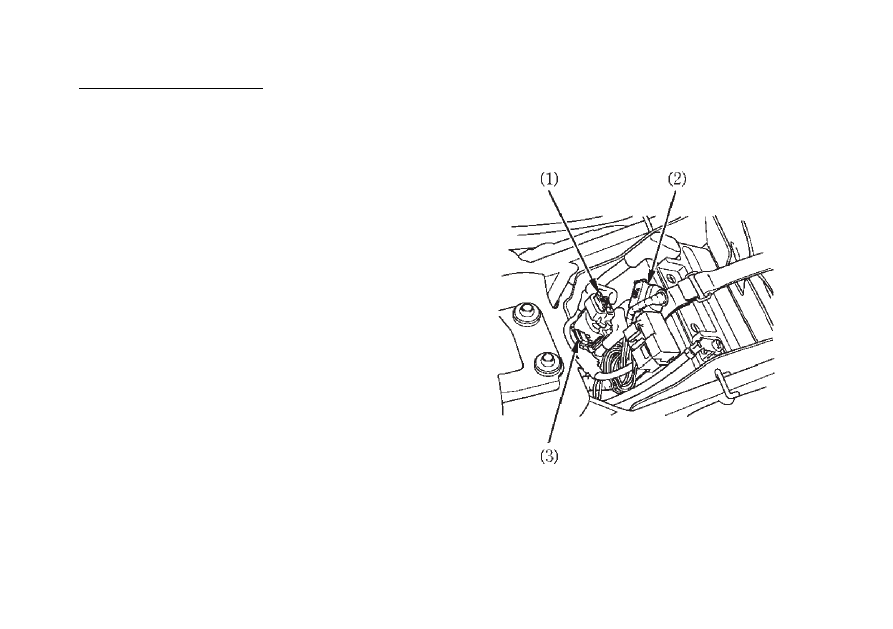

(1) Главный предохранитель
(2) Колодка разъема
(3) Запасной главный предохранитель

РЕГУЛИРОВКА ВЫКЛЮЧАТЕЛЯ
СТОП;СИГНАЛА
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Время от времени проверяйте, как работает
выключатель (1) стопUсигнала, расположенный с
правой стороны, за двигателем.
Регулировка выключателя осуществляется
вращением регулировочной гайки (2). ПовораU
чивайте гайку в направлении (А), если
выключатель включает стопUсигнал слишком
поздно, и в направлении (В), если включение стопU
сигнала происходит слишком рано.

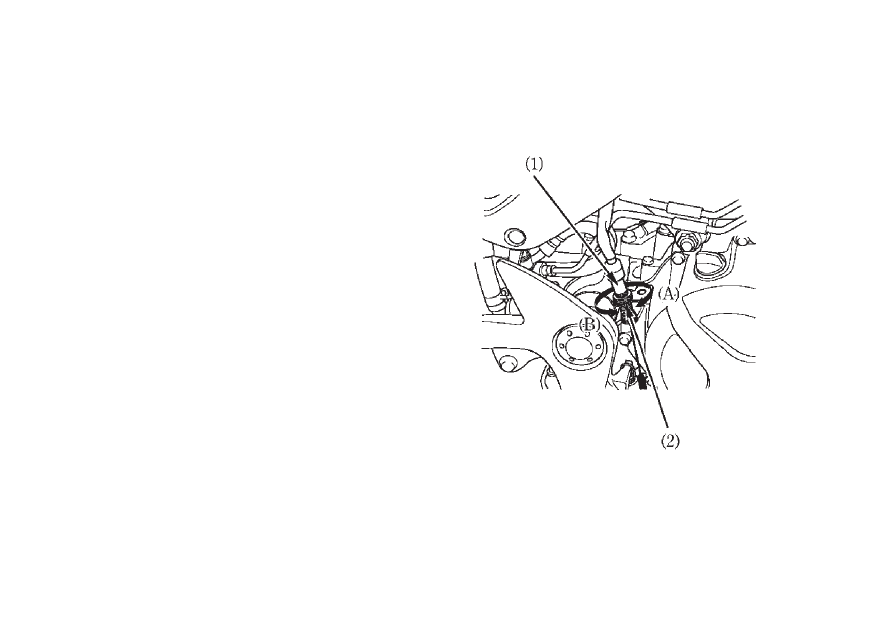

(1) Выключатель стопUсигнала
(2) Регулировочная гайка
