1. Прогрейте двигатель и установите мотоцикл

вертикально.

2. Присоедините тахометр к двигателю.
3. Отрегулируйте частоту холостого хода

винтом (1) ограничения угла закрытия дрос-
сельной заслонки.

  Частота холостого хода при включенной

нейтрали равна:

1700 ± 100 мин-1 (об/мин)

Состав смеси на холостом ходу:
1. Состав топливо-воздушной смеси регули-

руется поворотом воздушного винта (2) по
часовой стрелке до перебоев двигателя или
снижения оборотов, затем против часо-
вой стрелки до тех пор пока не начнутся
перебои двигателя или не упадут обороты.
Установите воздушный винт точно между
крайними положениями.

  Из полностью закрытого положения по-

ложение правильной настройки (между
крайними положениями богатой и бедной
смеси) будет приблизительно:

1 1/2

2. Если частота холостого хода изменится по-

сле регулировки состава топливовоздушной
смеси, перенастройте винт ограничения
хода дроссельной заслонки.

ЧАСТОТА ХОЛОСТОГО ХОДА
Ознакомьтесь с правилами техники безопас-
ности на стр. 50.

На холостом ходу
Для точной регулировки частоты холосто-
го хода двигатель должен быть прогрет до
нормальной рабочей температуры. Для этого
достаточно 10 минут движения мотоцикла с
остановками и разгонами.

Не пытайтесь путем изменения частоты
холостого хода компенсировать неисправность
других систем. Для проведения регулярных
регулировочных работ карбюратора обрати-
тесь к дилеру.

(1)  Винт ограничения хода

дроссельной заслонки

(А) Уменьшить

(2) Воздушный

винт

(В) Увеличить

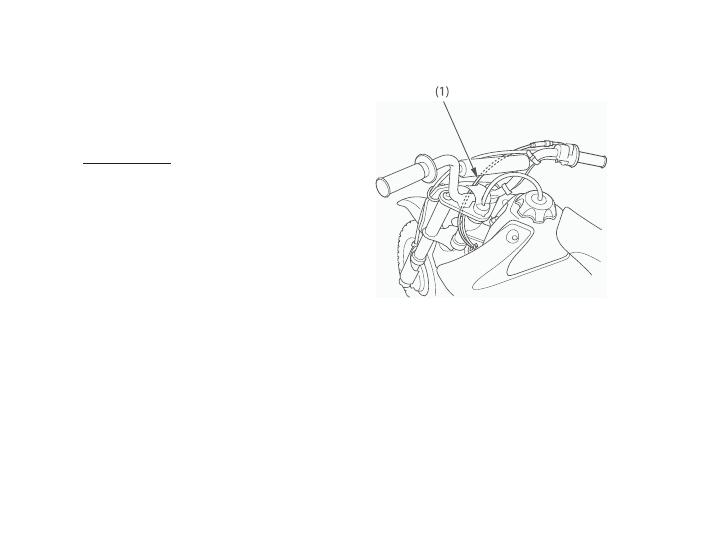

(1) Трос привода дросселя

ФУНКЦИОНИРОВАНИЕ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
Ознакомьтесь с правилами техники безопас-
ности на стр. 50.

Проверка троса:
1. Убедитесь, что ручка управления дроссель-

ной заслонкой плавно поворачивается от
положения полностью открытой заслонки
до положения полностью закрытой заслон-
ки в обоих крайних положениях руля.

2. Проверьте состояние троса (1), идущего

от ручки дросселя к карбюратору. Если
трос надломан, изношен или неправильно
проложен, то его следует заменить и/или
проложить по-другому.

3. Смазывайте трос смазкой для тросов, имею-

щейся в торговой сети, чтобы не допустить
его преждевременного износа или корро-
зии.

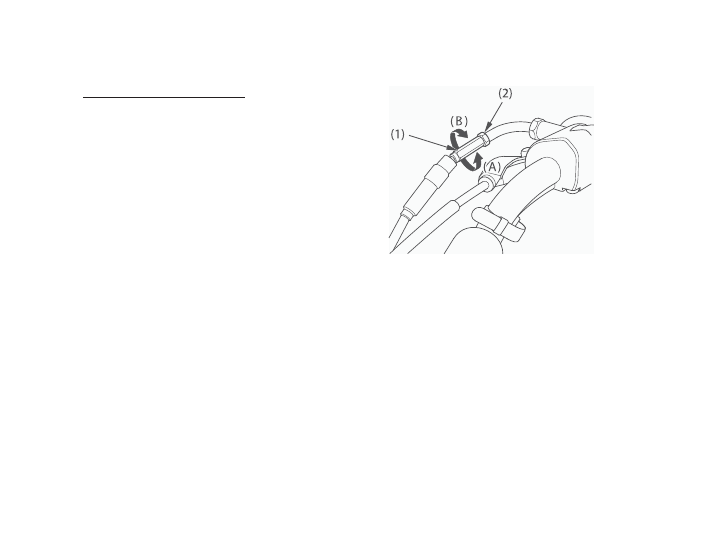

(1) Регулятор троса

дросселя

(A) Уменьшение сво-

бодного хода

(2) Контргайка

(B) Увеличение

свобод-

ного хода

Регулировка свободного хода:
1. Отрегулируйте свободный ход регулятором

троса дросселя (1). В оборотах рукоятки
стандартный свободный ход дросселя со-
ставляет:

2,0 – 4,0 мм

2. Для регулировки свободного хода ослабьте

контргайку (2) и поворачивайте регулятор.

3. После регулировки убедитесь, что рукоятка

управления дросселем плавно поворачива-
ется от положения полностью открытой за-
слонки до положения полностью закрытой
заслонки в обоих крайних положениях руля
и в положении прямолинейного движения.

Если не удается выставить правильный сво-
бодный ход, обратитесь к дилеру.

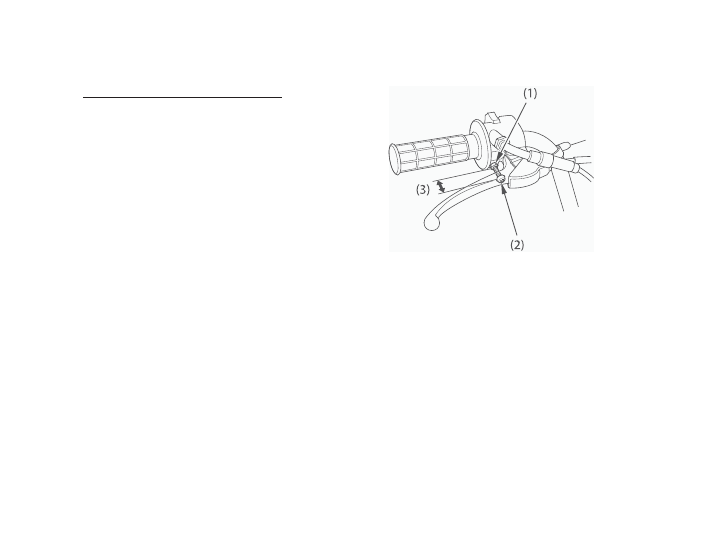

(1)  Контргайка
(2)  Винт ограничителя дросселя
(3)  Величина винта ограничителя дросселя

Регулировка ограничителя дросселя:
1. Отпустите контргайку (1).
2. Поворачивайте регулировочный винт огра-

ничителя дросселя (2) по часовой стрелке
для уменьшения перемещения рукоятки
дросселя или против часовой стрелки для
его увеличения.

  Величина регулировочного винта ограни-

чения дросселя (3) составляет 21мм при
полностью открытом дросселе; и менее
21 мм, когда открытие дросселя (и макси-
мальные обороты двигателя) ограничены.
Для получения подробной информации по
ограничителю дросселя см. стр 3-4.

3. При затяжке контргайки удерживайте регу-

лировочный винт от проворачивания.

Во избежание попадания влаги или загряз-
нений (грязи, песка, камешков и веточек) в
корпус дросселя не снимайте регулировочный
винт ограничителя дросселя.
Влага и загрязнения могут нарушить работу
ограничителя дросселя.
