ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ
(Информация, необходимая
для управления мотоциклом)

ТОРМОЗА Передний тормоз
Тормоза обеспечивают личную безопасность,
поэтому они должны поддерживаться в ис-
правном состоянии и должны быть правильно
отрегулированы.
Расстояние, которое проходят рычаг или пе-
даль тормоза до начала срабатывания тормо-
зов, называется свободным ходом. Величина
свободного хода, измеренная на торце рычага
(1) тормоза, должна составлять:
10 – 20 мм
Величина свободного хода рычага тормоза
регулируется при установленном в положение
прямолинейного движения переднем колесе.

Регулировка:
1. При регулировке тормоза поворачивайте

регулировочную гайку (2) на пол оборота за
один раз.

  Убедитесь, что вырез на регулировочной

гайке правильно встал на штифте (3) рычага
тормоза.

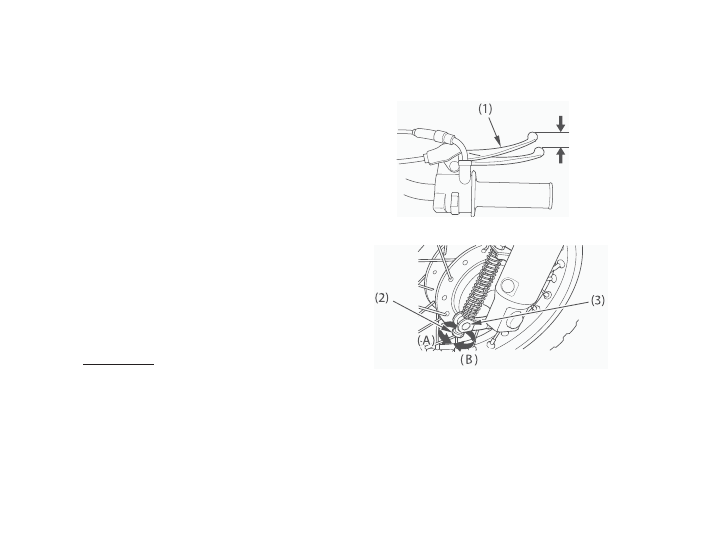

(1)    Рычаг переднего тормоза

Прочие контрольные проверки:

Проверьте, не имеет ли трос тормоза изгибов
или следов износа, которые могли бы вызвать
заедание троса или его разрушение. Смазы-
вайте трос тормоза смазкой для тросов, имею-
щейся в торговой сети, чтобы не допустить
его преждевременного износа или коррозии.
Убедитесь  в исправности рабочего рычага
тормоза, пружины и фиксаторов.

2. Несколько раз нажмите на рычаг тормоза и

убедитесь в беспрепятственном вращении
колеса после его отпускания.

Если правильно отрегулировать не удается,
обратитесь в официальному дилеру Honda.

После регулировки нажмите на рабочий рычаг
тормоза (4), чтобы удостовериться в наличии
зазора между регулировочной гайкой (2) и
штифтом рычага тормоза (3).

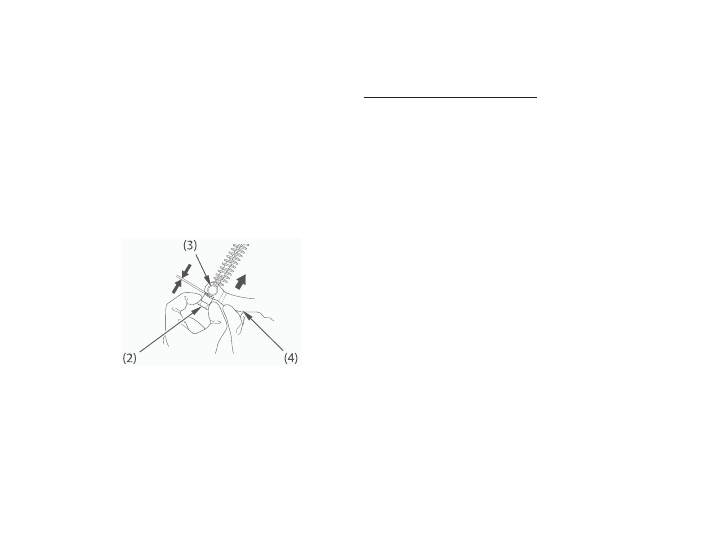

(2)  Регулировочная гайка (4) Рабочий рычаг

тормоза

(3)  Штифт рычага тормоза

После регулировки проверьте свободный ход
рычага тормоза.

3. Необходимые регулировки производятся

вращением регулировочной гайки (2) за-
днего тормоза.

(2)

(3)

(

(

A

A

)

)

(

(

B

B

)

)

(2)  Регулировочная гайка заднего тормоза
(3)  Штифт рычага тормоза
(A) Уменьшение свободного хода
(В) Увеличение свободного хода

Задний тормоз
Регулировка тормоза:

1. Установите мотоцикл на боковой упор.

2. Измерьте расстояние, которое проходит

педаль (1) заднего тормоза до того, как
тормоза срабатывают.

  Свободный ход должен составлять:


10 – 20 мм

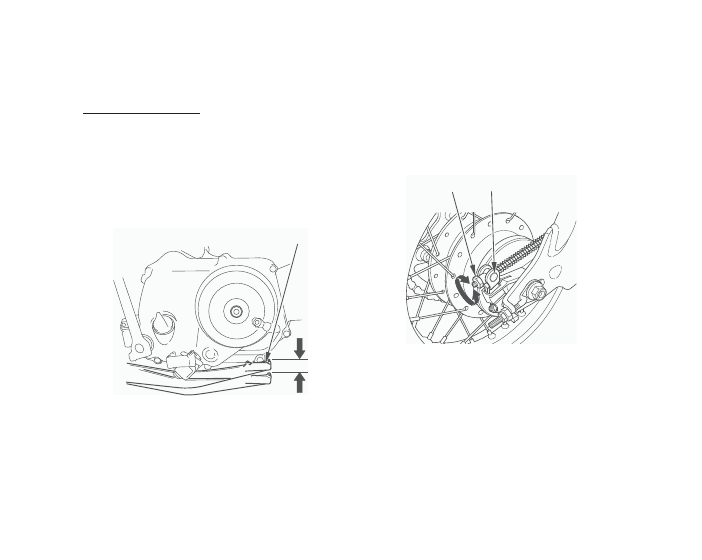

(1)

(1) Педаль заднего тормоза
