Для получения доступа к расширительному бачку
системы охлаждения и замены моторного масла
или масляного фильтра необходимо снять правый
нижний кожух.

 Снятие

1.  Снимите болты A, болт B, болт C, болт D, коль-

цо и фиксаторы.   Стр. 54

2.  Снимите правый нижний кожух.

 Установка

Установка деталей осуществляется в обратной
последовательности.

Снятие/установка компонентов

 Правый нижний кожух

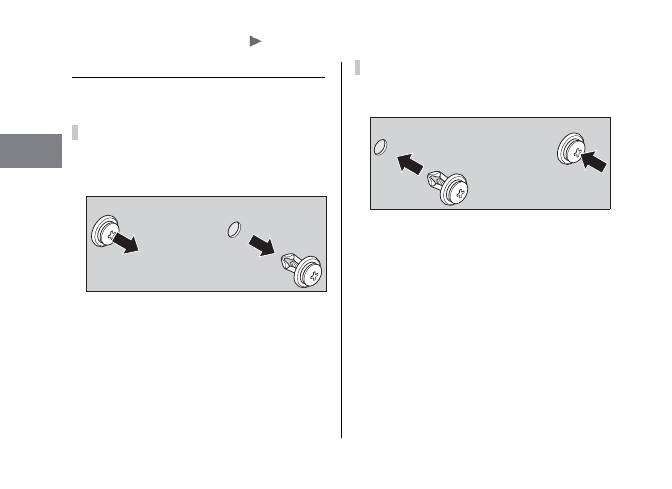

Фиксатор

Для снятия правого заднего кожуха необходимо
вынуть фиксатор.

 Снятие

1.  Снимите штифт с помощью крестообразной

отвертки.

2.  Извлеките фиксатор из отверстия.

 Установка

1.  Вставьте фиксатор в отверстие.
2. Вставьте штифт.

Снятие/установка компонентов

 Фиксатор

!

a

!

b

!

a

!

b

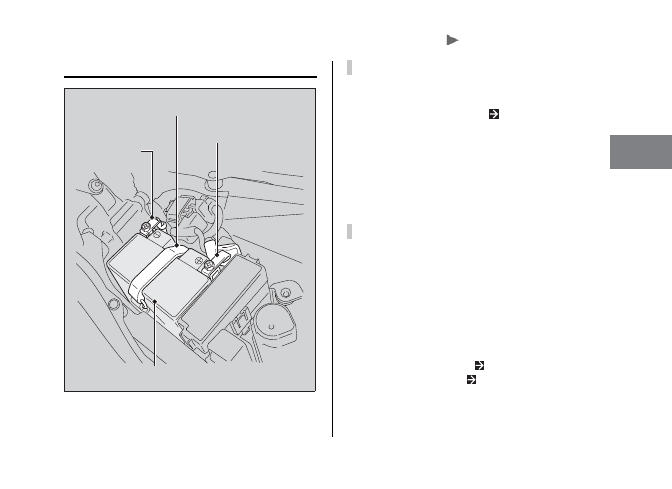

Аккумуляторная батарея

 Снятие

Выключите зажигание, повернув ключ в положение
OFF (ВЫКЛ).
1.  Снимите переднее седло.   Стр. 50
2.  Отсоедините резиновый ремень.
3.  Отсоедините отрицательный вывод (-) аккуму-

ляторной батареи и снимите провод.

4.  Отсоедините положительный вывод (+) аккуму-

ляторной батареи и снимите провод.

5.  Выньте аккумуляторную батарею, следя за тем,

чтобы не потерять гайки ее выводов.

 Установка

Установка деталей осуществляется в обратной
последовательности. Первым всегда подключайте
положительный вывод аккумуляторной батареи.
Убедитесь, что болты и гайки надежно затянуты.
При отсоединении аккумуляторной батареи часы
сбрасывают показания на 01:00.
Рекомендации по правильному обращению с акку-
муляторной батареей см. в разделе «Основы пра-
вильного обслуживания».   Стр. 41 Разряженная
аккумуляторная батарея   Стр. 93

Снятие/установка компонентов

 Аккумуляторная батарея

Отрицательный
полюсный вывод

Резиновый ремень

Положительный
полюсный вывод

Аккумуляторная батарея

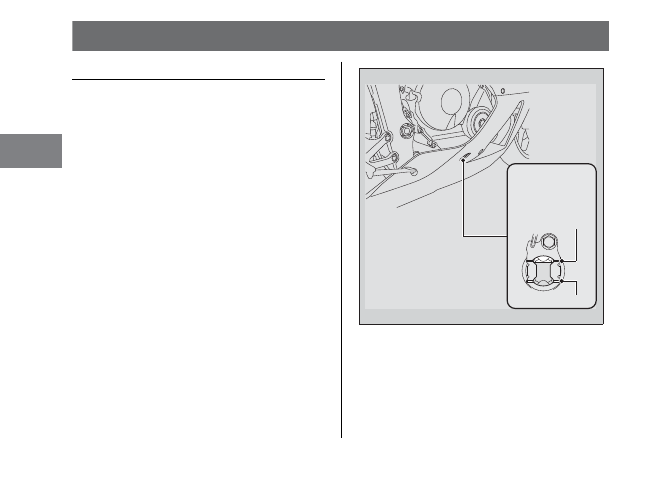

Проверка уровня моторного масла

1.  Если двигатель холодный, запустите его и про-

грейте в течение 3-5 минут.

2.  Остановите двигатель, выключите зажигание и

подождите 2-3 минуты.

3.  Установите мотоцикл вертикально на ровной

горизонтальной площадке.

4.  Проверьте уровень масла, который должен

находиться между отметками максимального и
минимального уровня в контрольном окне.

Моторное масло

Метка максимального

уровня

Метка минимального

уровня

Окошко для
контроля уровня
масла
