Комплект инструмента находится под задним сед-
лом.   Стр. 51

С помощью инструмента из комплекта можно
выполнить некоторые операции ремонта в дороге,
несложную регулировку и замену деталей.

Штифтовой гаечный ключ



y

Рожковый ключ 8 Х 12 мм



y

Рожковый ключ 10 Х 14 мм



y

Пинцет для извлечения предохранителей



y

Отвертка с плоским жалом/крестообразная



y

отвертка
Рукоятка отвертки



y

Удлинитель



y

Торцевой ключ на 5 мм



y

Накидной ключ на 32 мм



y

Плоский щуп на 0,7 мм



y

Накидной ключ на 19 мм



y

Тросик крепления шлема



y

Комплект инструментов

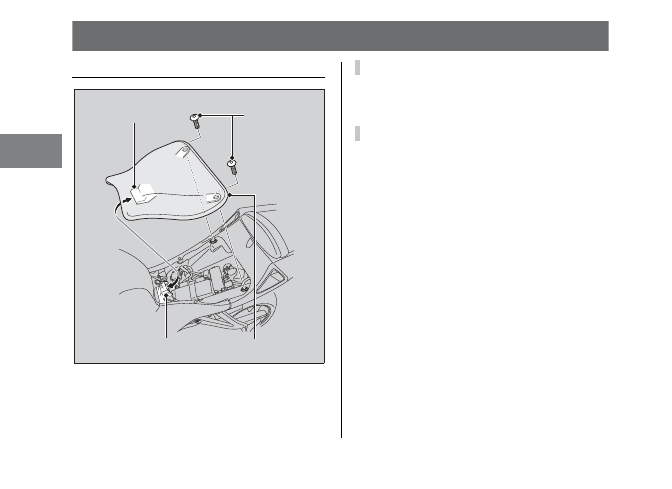

Переднее седло

 Снятие

1.  Потяните переднее седло за задние углы, затем

снимите крепежные болты.

2.  Снимите переднее седло назад и вверх.

 Установка

1.  Вставьте выступ седла в выемку.
2.  Установите крепежные болты и надежно их

закрутите.



Слегка потяните седло вверх, чтобы убедиться в
надежности его установки.

Снятие/установка компонентов

Защелка

Крепежные
болты

Выемка

Переднее седло

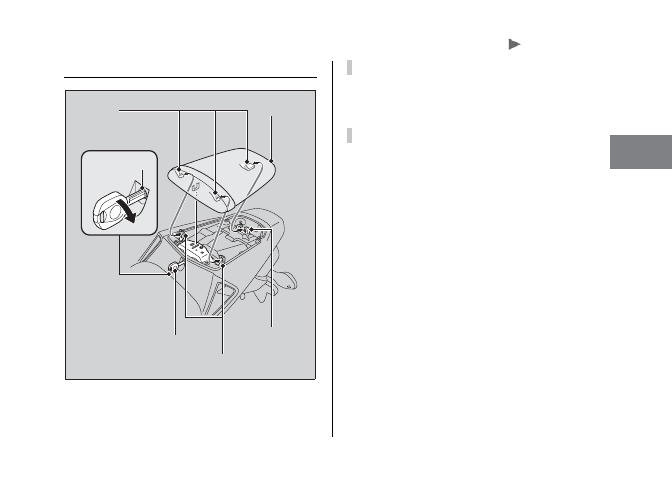

Заднее седло

 Снятие

1.  Вставьте ключ зажигания в замок седла.
2.  Поверните ключ по часовой стрелке, затем

потяните заднее седло вперед и вверх.

 Установка

1.  Вставьте выступы в крюк седла и направляю-

щие крюки.

2.  Нажмите на переднюю часть заднего седла.

Слегка потяните седло вверх, чтобы убедиться в
надежности его установки. Седло запирается
автоматически при закрытии. Будьте вниматель-
ны, чтобы не запереть ключи в подседельном
пространстве.

Снятие/установка компонентов





Заднее седло

Выступы

Заднее седло

Крюк седла

Направляющие крюки

Ключ зажигания

Замок седла

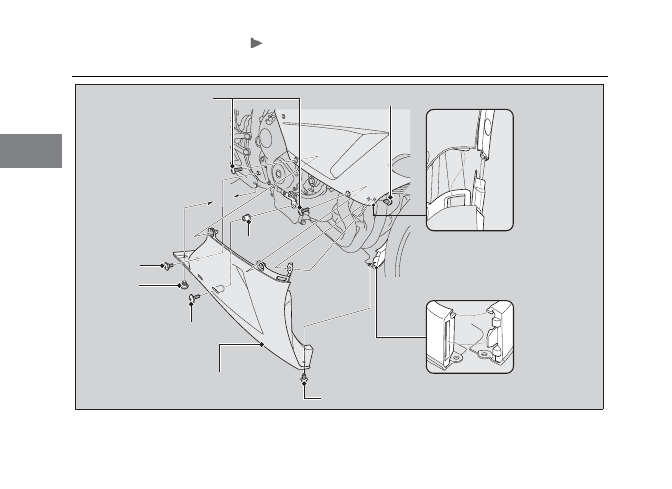

Правый нижний кожух

Снятие/установка компонентов





Правый нижний кожух

Болт С

Болт D

Болт B

Правый нижний кожух

Фиксатор

Кольцо

Болт A

Фиксатор
