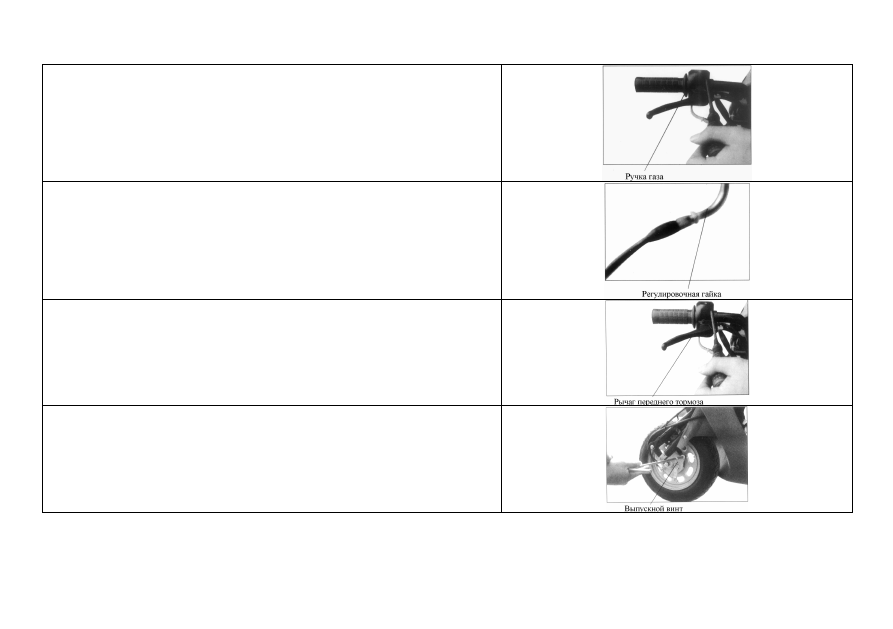

Снять переключатель правой ручки, проверить ручку газа на повреждение

Проверить люфт тросика дросселя, отрегулировать до значения 2-6 мм

Проверить подвижность рычага тормоза

Спустить воздух из масляного шланга переднего тормоза

102

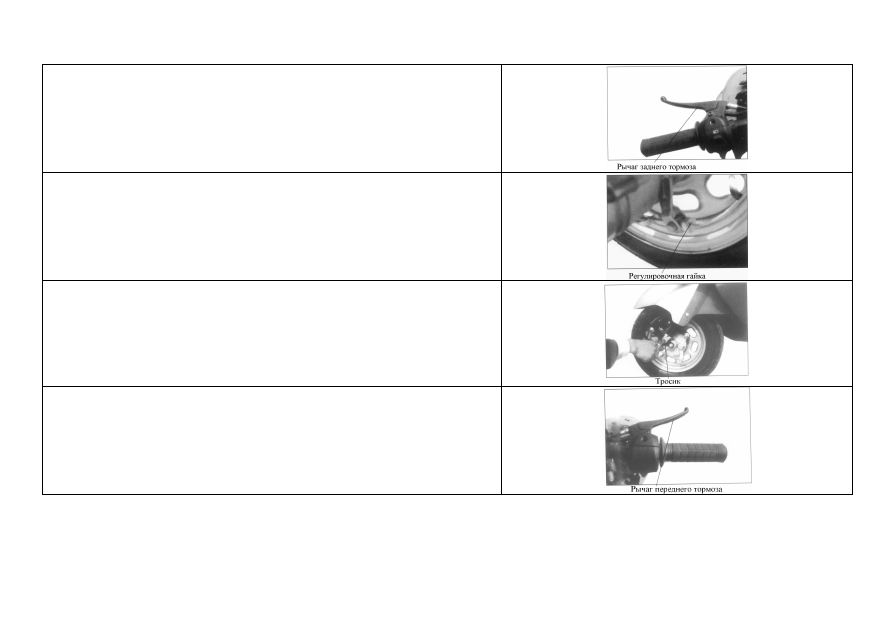

Проверить величину люфта рычага заднего тормоза и отрегулировать до

значения 10-20 мм

Проверить регулировочную гайку тросика заднего тормоза на повреждение

Снять тросик спидометра, проверить ход тросика и при необходимости

смазать

Отрегулировать свободный ход рычага переднего тормоза до 10-20 мм

103

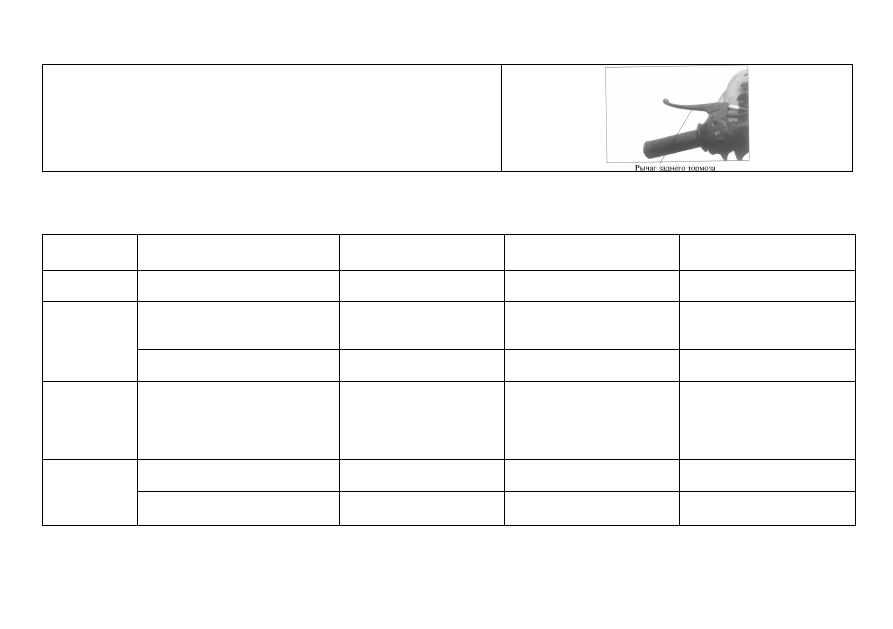

Отрегулировать свободный ход рычага заднего тормоза до 10-20 мм

6.1.1.1 Виды повреждения, признаки неисправности и способы ремонта системы управления
Таблица 6-1Ремонт системы управления

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Руль

Деформация руля

Руль погнут

«Рыскание» по дороге

Отрихтовать или заменить
рулевую колонку

Рычаг

переднего

тормоза

Слишком маленький
свободный ход

––––––––––––––––––––––

Неполное размыкание
колодок и тормозного
диска

Отрегулировать свободный
ход

Слишком большой свободный
ход

––––––––––––––––––––––

Передний тормоз не
работает

Отрегулировать свободный
ход

Тросик

дросселя

Неэффективная работа тросика

Рукоятка дросселя не
поддается управлению
или с трудом
возвращается в исходное
положение

Рукоятка дросселя не
поддается управлению или
с трудом возвращается в
исходное положение

Очистить, смазать или
заменить тросик

Рычаг

заднего

тормоза

Слишком маленький
свободный ход

––––––––––––––––––––––

Неполное размыкание
колодок и ступицы колеса

Отрегулировать свободный
ход

Слишком большой свободный
ход

––––––––––––––––––––––

Задний тормоз не работает

Отрегулировать свободный
ход

104

6.2 Ремонт тормозной системы
6.2.1 Разборка/монтаж, проверка и ремонт тормозной системы

Проверить количество тормозной жидкости в бачке

Проверить суппорт переднего тормоза на повреждение, при необходимости

заменить

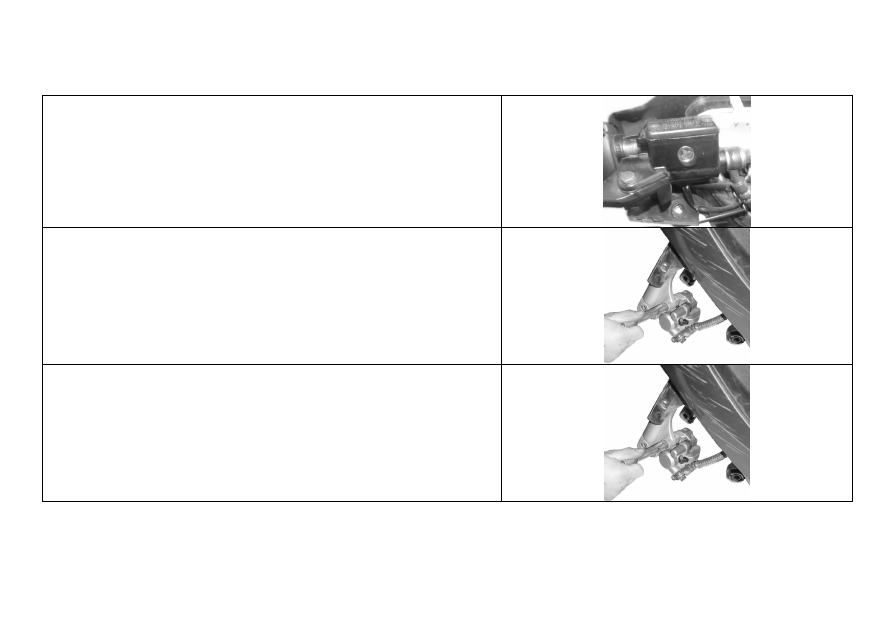

Открутить болты крепления суппорта переднего тормоза и снять его

105

Проверить на износ передние тормозные колодки, при необходимости

заменить

Проверить тормозной диск на износ, при необходимости заменить

Проверить ход тросика заднего тормоза

Открутить регулировочную гайку заднего тормоза

106

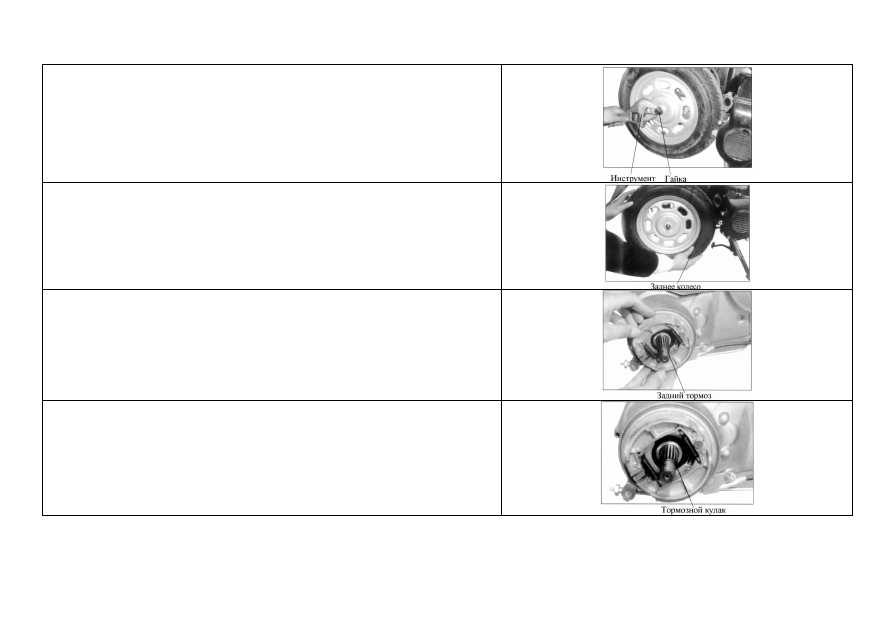

Открутить гайку оси заднего колеса

Снять заднее колесо

Снять задние тормозные колодки, проверить на износ

Проверить на износ тормозной кулак

107

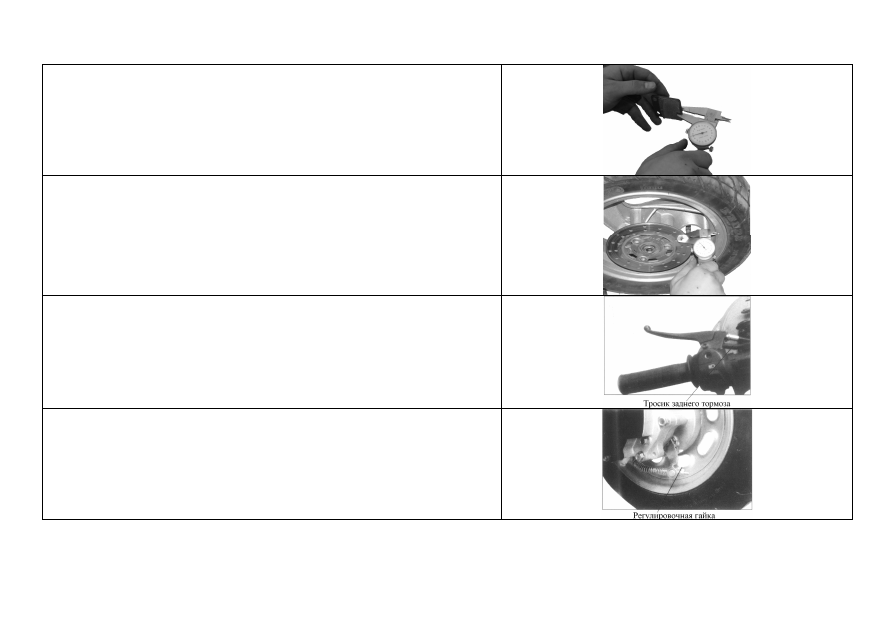

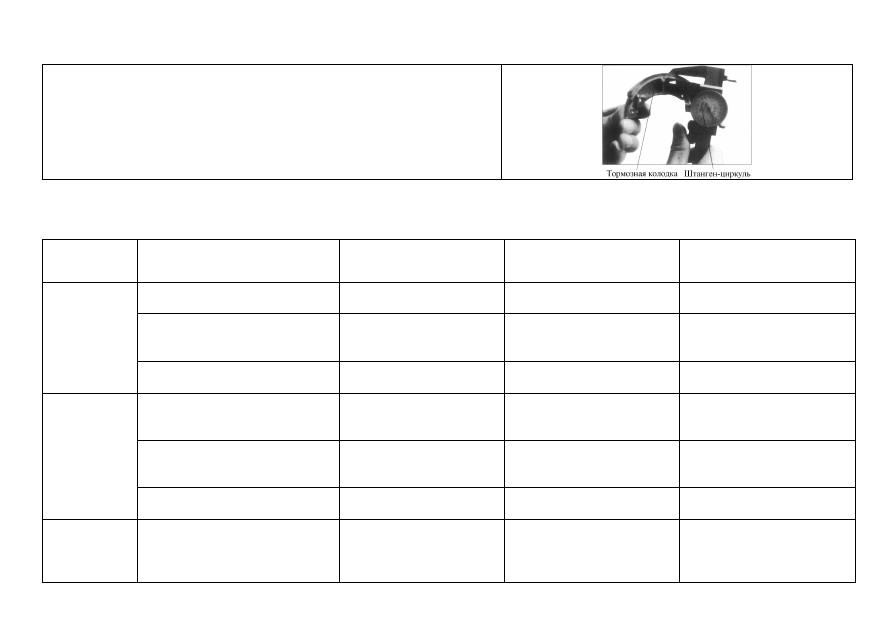

Измерить толщину тормозных колодок

6.2.1.1 Виды повреждения, признаки неисправности и способы ремонта тормозной системы
Таблица 6-2 Обслуживание тормозной системы

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Передний

тормоз

Износ тормозного диска (более
2 мм)

––––––––––––––––––––––

Тормоз не работает

Заменить тормозной диск

Износ фрикционной
поверхности тормозной
колодки

––––––––––––––––––––––

Тормоз не работает

Заменить колодки

Поломка возвратной пружины

––––––––––––––––––––––

Не возвращается
тормозная колодка

Заменить возвратную
пружину

Колодка

заднего

тормоза

Износ фрикционной
поверхности тормозной
колодки

––––––––––––––––––––––

Тормоз не работает

Заменить колодки

Поверхность контакта колодки
и тормозного барабана
слишком мала (менее 75%)

––––––––––––––––––––––

Тормоз не работает

Заменить колодки

Поломка возвратной пружины

––––––––––––––––––––––

Не возвращается
тормозная колодка

Заменить возвратную
пружину

Кулак

заднего

тормоза

Ржавчина или инородный
предмет

Кулак не
проворачивается

Отсутствие работы
тормоза или
невозможность возврата
колодки

Очистить и смазать
тормозной кулак

108

Износ поверхности тормозного
кулака (более 3 мм)

––––––––––––––––––––––

Отсутствие тормозов

Заменить тормозной кулак

Глава 7. Ремонт электрооборудования и приборов

7.1 Ремонт системы зарядки аккумулятора
7.1.1 Разборка/монтаж, проверка и ремонт системы зарядки аккумулятора

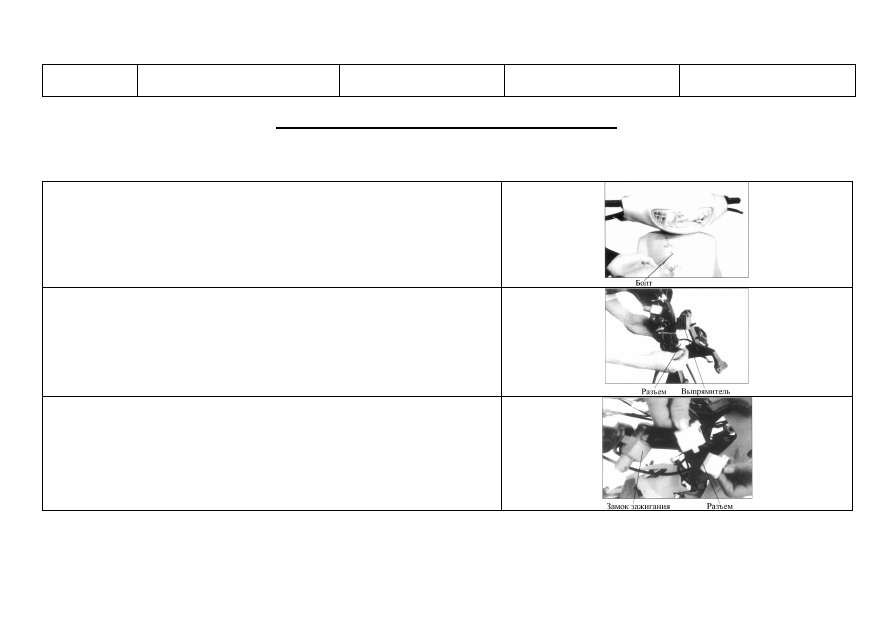

Открутить болт переднего покрытия

Отключить разъем от выпрямителя. Проверить вольтметром два желтых

провода

Отключить разъем замка зажигания, проверить его крепление, замок

проверить на повреждение
