Трансмиссия скутеров
Когда-то, в качестве трансмиссий скутеров, называвшихся еще мотороллерами, преобладали механические коробки передач (от двух — до четырех ступеней). Они переключались поворотной левой рукояткой руля или по-мотоциклетному - рычагом под левой ногой.
Главное отличие современного скутера от своих предшественников и мотоциклов — это отсутствие механической коробки передач. Ее функцию выполняет автоматическая трансмиссия — кли-ноременный вариатор.
Изменение передаточного числа происходит путем взаимного сближения подвижных половинок одного шкива вариатора и удаления половинок другого шкива. Половинки шкива, закрепленного на коленчатом валу, сдвигаются под действием роликов-грузов, перемещающихся в пазах шкива, и при разгоне скутера ремень постепенно переходит на его больший радиус. Соответственно увеличивается скорость ведомого шкива, включается центробежное сцепление и крутящий момент передается через редуктор главной передачи на заднее колесо скутера.
При увеличении сопротивления движению обороты двигателя падают,
ведущий шкив раздвигается и передаточное число трансмиссии увеличивается,
позволяя скутеру двигаться например в гору или по песку. На самых
простых и дешевых 50-кубо-вых (и менее) аппаратах нет вариатора, имеется
только центробежное сцепление и передача на колесо.

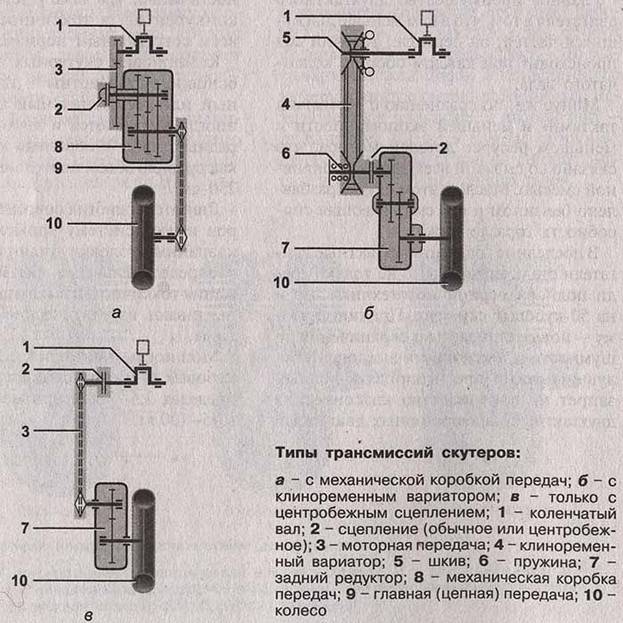

Типы трансмиссий скутеров: а - с механической коробкой передач; б - с клиноременным вариатором; в - только с центробежным сцеплением; 1 - коленчатый вал; 2 - сцепление (обычное или центробежное); 3 - моторная передача; 4 - клиноремен-ный вариатор; 5 - шкив; 6 - пружина; 7 -задний редуктор; 8 - механическая коробка передач; 9 - главная (цепная) передача; 10 -колесо
Задний редуктор главной передачи применяется на скутерах с клиноременным вариатором или цепной передачей и служит для увеличения передаточного отношения трансмиссии.
Необходимость включения его в конструкцию обусловлена тем, что скорость вращения коленчатого вала двигателя несоизмеримо велика по отношению к скорости вращения колеса, и, хотя вариатор или цепная передача и способны понижать частоту вращения, но этого все равно недостаточно. В конструкции мотоциклов, в отличие от скутеров, помимо КП и главной передачи, имеется еще и моторная передача, которая в несколько раз увеличивает передаточное отношение трансмиссии.
В конструкции скутеров это техническое решение неприменимо, потому что ведущий шкив вариатора жестко закреплен на цапфе коленчатого вала и имеет ту же частоту вращения.
Редуктор главной передачи представляет собой две пары шестерен,
малые -ведущие и большие — ведомые, размеры которых подобраны так, что
передаточное отношение, уже измененное вариатором или цепной передачей,
окончательно приобретает то значение, при котором скорости вращения
коленчатого вала и колеса согласуются.

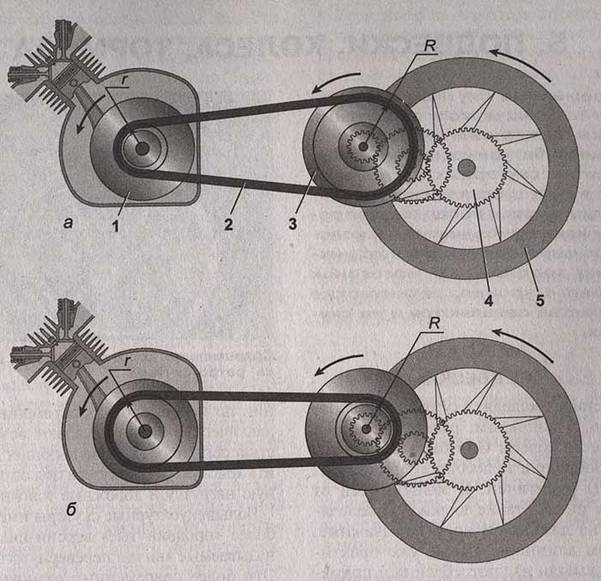

Схема передачи крутящего момента в трансмиссии скутера с клиноременным вариатором: а - положение трогания; б - положение движения со скоростью, близкой к максимальной; 1 - ведущий шкив; 2 - ремень; 3 - ведомый шкив; 4 - шестерни заднего редуктора; 5 - колесо; г и Я - рабочие радиусы ведущего и ведомого шкивов вариатора
Современные скутеры не уступают в техническом оснащении своим «старшим братьям» — большекубатурным мотоциклам. Развитие скутерных технологий идет в ногу с остальным двухколесным миром: вслед за внедрением каких-либо новых технологий в мире мото, начинающихся, по традиции, с мотогонок мирового уровня, технические новшества появляются и на скутерах.
