Honda CB400. Схемы электрооборудования










Схема электрооборудования 1 (0030Z-MY9H-7300). 1 спидометр, 2 лампа подсветки комбинации приборов (12В, 1,7Вт), 3 индикатор положения подставки, 4 индикатор давления масла, 5 индикатор температуры, 6 тахометр, 7 лампа подсветки (12В, 1,7Вт), 8, 9 указатель уровня топлива, 10 индикатор превышения допустимой скорости (12В, 3,4Вт), 11 индикатор дальнего света фары, 12 индикатор выключателя запрещения запуска, 13 индикатор левого указателя поворота, 14 индикатор правого указателя поворота, 15 блок индикаторов, 16 датчик указателя уровня топлива, 17 датчик скорости, 18 модуль указателя температуры охлаждающей жидкости, 19 блок индикаторов, 20 модуль тахометра.

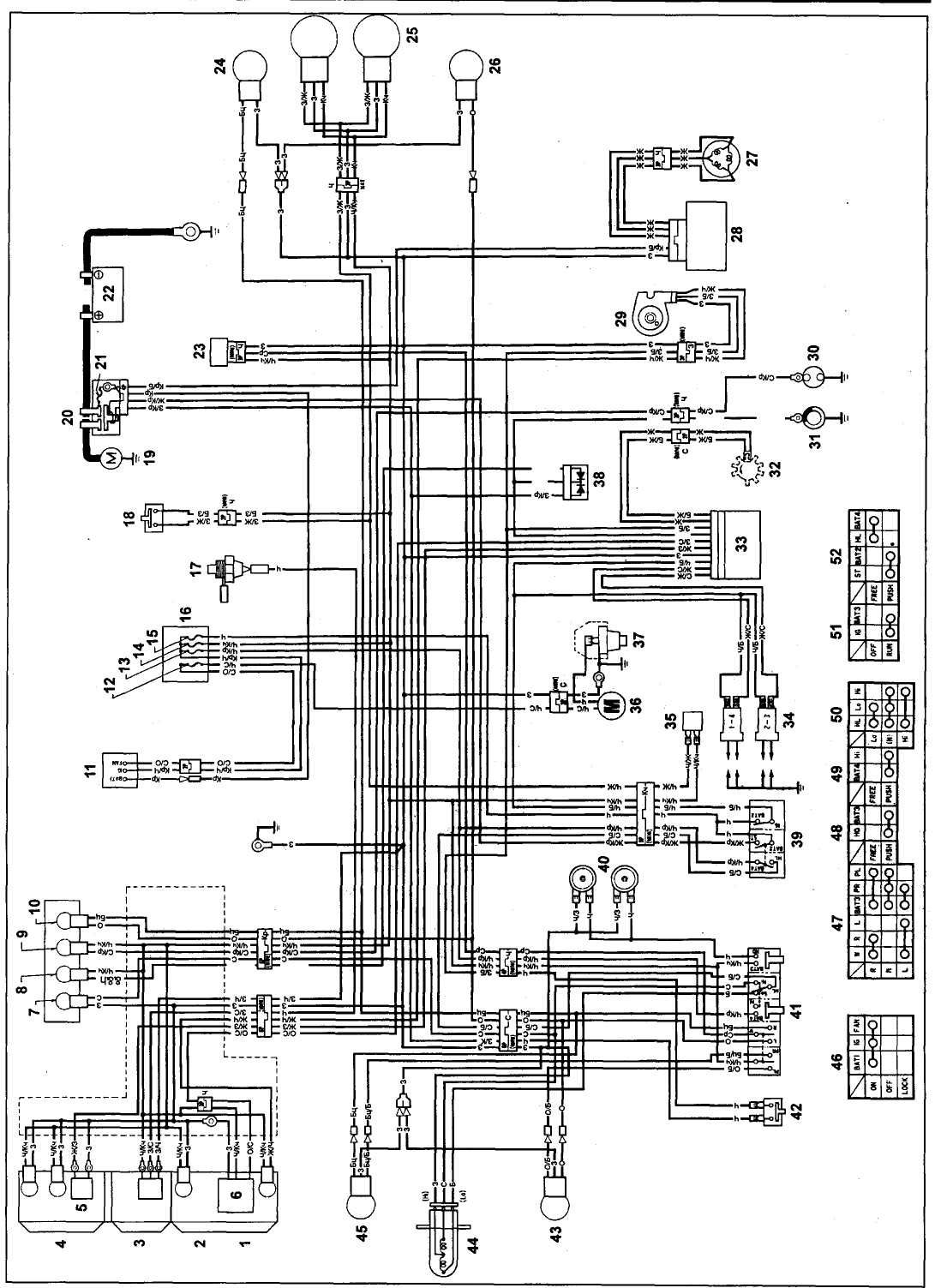

Схема электрооборудования 2 (0030Z-MY9-0000). 1 индикатор положения подставки (12 В/1,7 Вт), 2 спидометр, 3 датчик температуры охлаждающей жидкости, 4 лампы подсветки комбинации приборов (12 В/1,7 Вт), 5 модуль тахометра, 6 датчик скорости, 7 индикатор дальнего света фары, 8 индикатор нейтральной передачи (выключателя запрещения запуска), 9 индикатор давления масла, 10 индикатор указателей поворота (правый), 11 замок зажигания, 12 предохранитель (10А) (вентилятора радиатора), 13 предохранитель (10А) (фары), 14 предохранитель (10А) (комбинации приборов, габаритов, звукового сигнала), 15 предохранитель (10А) (системы зажигания), 16 блок предохранителей, 17 датчик температуры охлаждающей жидкости, 18 выключатель стоп-сигнала (заднего тормоза), 19 электродвигатель стартера, 20 реле стартера, 21 предохранитель (30А) (главный), 22 аккумуляторная батарея (12 В/8 Ah), 23 реле указателей поворота, 24 правый задний указатель поворота, 25 стоп-сигнал и задний габарит (12В 18/5 Вт), 26 левый задний указатель поворота, 27 генератор, 28 выпрямитель, 29 выключатель подставки, 30 датчик давления масла, 31 выключатель запрещения запуска, 32 прерыватель, 33 модуль зажигания, 34 катушка зажигания, 35 выключатель стоп-сигнала (переднего тормоза), 36 электродвигатель вентилятора, 37 датчик-выключатель по температуре охлаждающей жидкости, 38 диод, 39 выключатель двигателя, 40 звуковой сигнал, 41 переключатель указателей поворота, света фары и звукового сигнала, 42 выключатель сцепления, 43 левый передний указатель поворота (12 В 18/5 Вт), 44 фара (12В 60/55 Вт), 45 правый передний указатель поворота (12 В 18/5 Вт), 46 замок зажигания, 47 переключатель указателей поворота, 48 выключатель звукового сигнала, 49 выключатель фары, 50 переключатель света фары, 51 выключатель двигателя, 52 выключатель стартера.

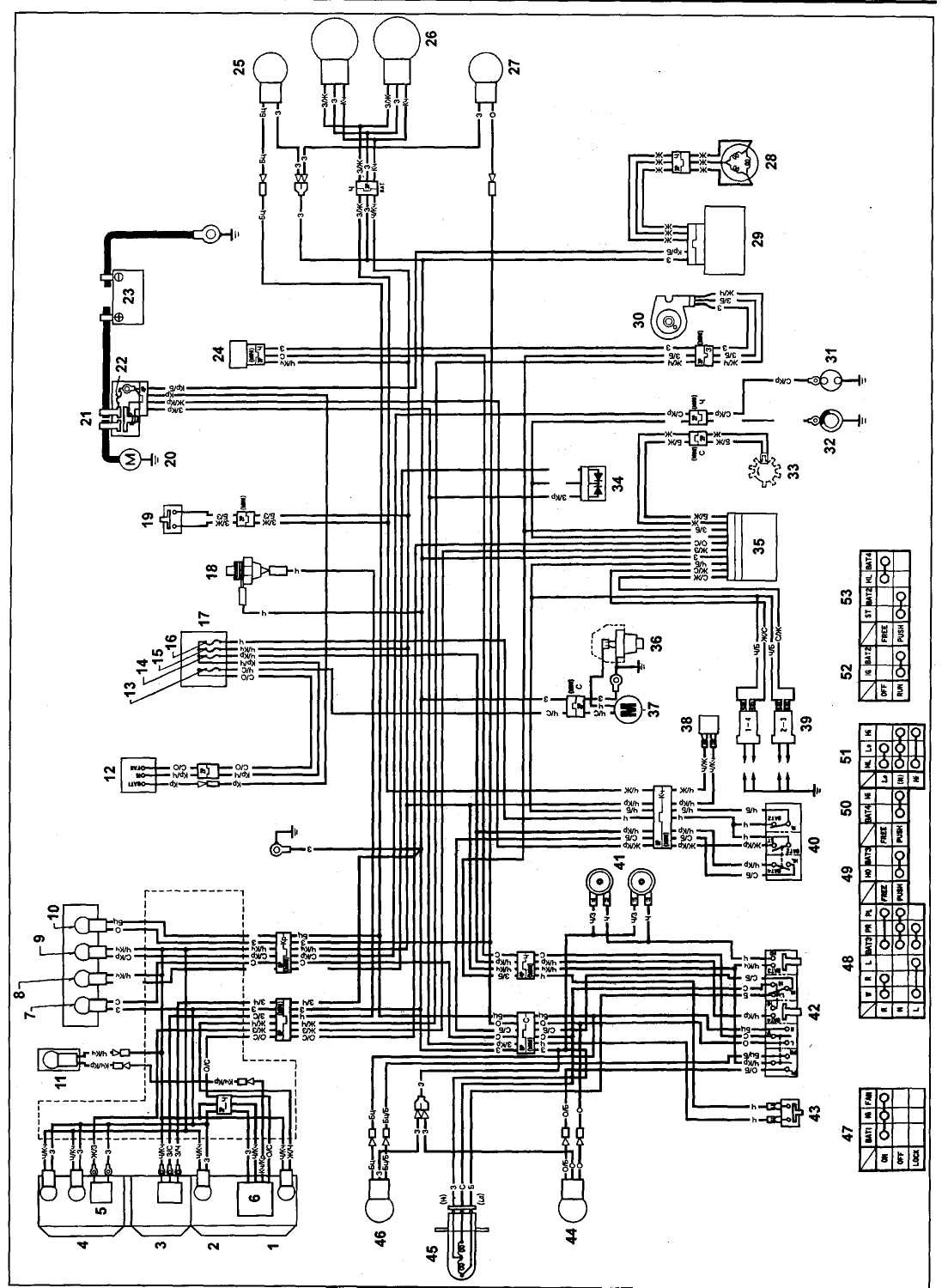

Схема электрооборудования 3 (0030Z-MY9-7000).

1 индикатор положения подставки (12 В /1,7 Вт), 2 спидометр, 3 датчик температуры охлаждающей жидкости, 4 лампы подсветки комбинации приборов (12 В / 1,7 Вт), 5 модуль тахометра, 6 датчик скорости, 7 индикатор превышения разрешенной скорости (12 В/ 4,3 Вт), 8 индикатор дальнего света фары, 9 индикатор нейтральной передачи (выключателя запрещения запуска), 10 индикатор давления масла, 11 индикатор указателей поворота (правый), 12 замок зажигания, 13 предохранитель (10А) (вентилятора радиатора), 14 предохранитель (10А) (фары), 15 предохранитель (10А) (комбинации приборов, габаритов, звукового сигнала), 16 предохранитель (10А) (системы зажигания), 17 блок предохранителей, 18 датчик температуры охлаждающей жидкости, 19 выключатель стоп-сигнала (заднего тормоза), 20 электродвигатель стартера, 21 реле стартера, 22 предохранитель (30А) (главный), 23 аккумуляторная батарея (12 В / 8 Ah), 24 реле указателей поворота, 25 правый задний указатель поворота, 26 стоп-сигнал и задний габарит (12В 18 / 5 Вт), 27 левый задний указатель поворота, 28 генератор, 29 выпрямитель, 30 выключатель подставки, 31 датчик давления масла, 32 выключатель запрещения запуска, 33 прерыватель, 34 диод, 35 модуль зажигания, 36 датчик-выключатель по температуре охлаждающей жидкости, 37 электродвигатель вентилятора, 38 выключатель стоп-сигнала (переднего тормоза), 39 катушка зажигания, 40 выключатель двигателя, 41 звуковой сигнал, 42 переключатель указателей поворота, света фары и звукового сигнала, 43 выключатель сцепления, 44 левый передний указатель поворота (12 В 18 / 5 Вт), 45 фара (12В 60 / 55 Вт), 46 правый передний указатель поворота

(12 В 18 / 5 Вт), 47 замок зажигания, 48 переключатель указателей поворота, 49 выключатель звукового сигнала, 50 выключатель фары, 51 переключатель света фары, 52 выключатель двигателя, 53 выключатель стартера.

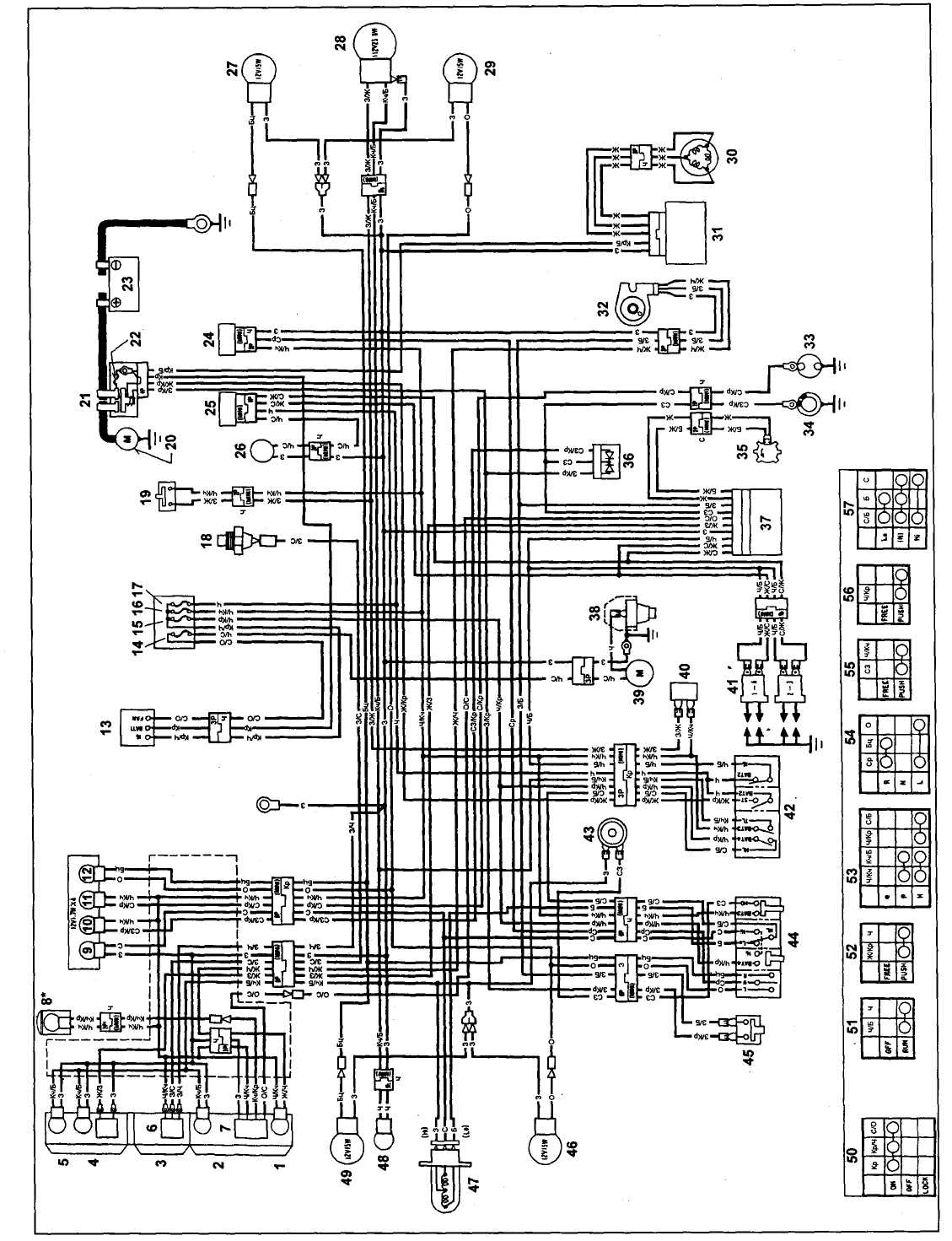

Схема электрооборудования 4 (0030Z-KAF-7300).

индикатор положения подставки (12В 1,7Вт), 2 спидометр, 3 датчик температуры охлаждающей жидкости, 4 тахометр, 5 лампы подсветки комбинации приборов (12В 1,7Вт), 6 модуль указателя температуры, 7 датчик скорости спидометра, 8 индикатор превышения разрешенной скорости (12 В / 3,4 Вт), 9 индикатор дальнего света фар, 10 индикатор выключателя запрещения запуска, 11 индикатор давления масла, 12 индикатор указателей поворота, 13 замок зажигания, 14 пре дохранитель вентилятора радиатора (10А), 15 предохранитель фары (10А), 16 предохранитель (10А), 17 предохранитель системы зажигания, системы зарядки и топливного насоса (10А), 18 дат чик температуры охлаждающей жидкости, 19 выключатель стоп-сигнала (заднего тормоза), 20 стартер, 21 реле стартера, 22 главный предохранитель (30А), 23 аккумуляторная батарея, 24 реле указателей поворота, 25 реле отключения подачи топлива, 26 топливный насос, 27 пра вый задний указатель поворота (12В 15Вт), 28 стоп-сигнал и габарит (12В 23 / 8Вт), 29 левый задний указатель поворота (12В 15Вт), 30 генератор, 31 выпрямитель, 32 выключатель подставки, 33 датчик давления масла, 34 выключатель запрещения запуска, 35 прерыватель, 36 диод, 37 модуль зажигания, 38 датчик-выключатель по температуре охлаждающей жидкости, 39 электродвигатель вентилятора радиатора, 40 выключатель стоп-сигнала (переднего тормоза), 41 катушка зажигания, 42 комбинированный выключатель, 43 звуковой сигнал, 44 комбинированный выключатель, 45 выключатель сцепления, 46 левый передний указатель поворота (12В 15Вт), 47 фара (12В 60 / 55Вт), 48 передний габарит (12В 3,4Вт), 49 правый передний указатель поворота (12В 15Вт), 50 замок зажигания, 51 выключатель двигателя, 52 выключатель стартера, 53 выключатель освещения, 54 выключатель указателей поворота, 55 выключатель звукового сигнала, 56 выключатель фары, 57 переключатель света фары.
