Honda CB400. Электрооборудование



Honda CB400N

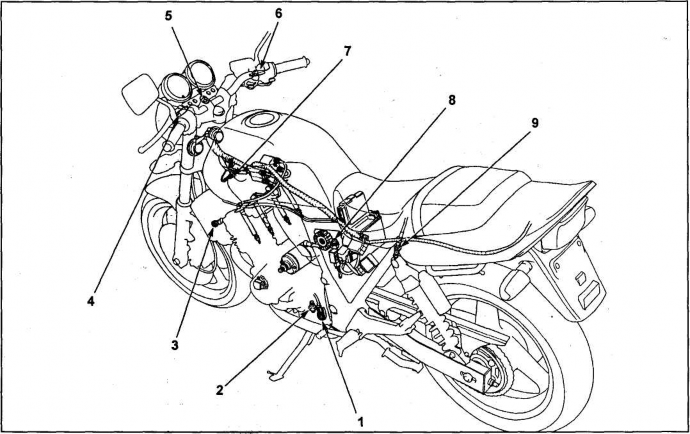

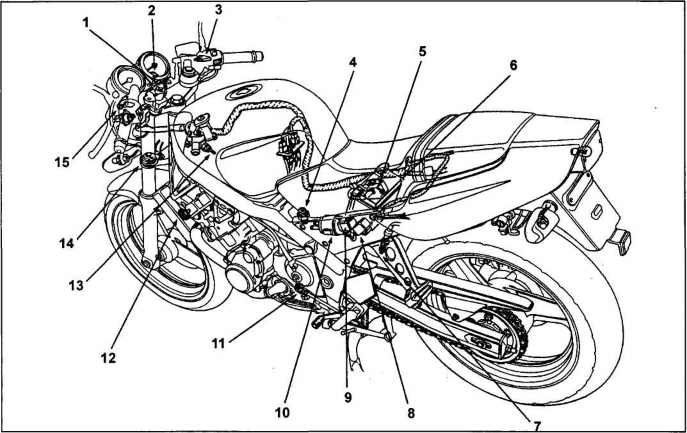

Расположение элементов электрооборудования (CB400N). 1 выключатель подставки, 2 • выключатель запрещения запуска, 3 датчик-выключатель по температуре охлаждающей жидкости, 4 выключатель сцепления, 5 замок зажигания, 6 выключатель стоп-сигнала (переднего тормоза), 7 датчик температуры охлаждающей жидкости, 8 датчик давления масла, 9 выключатель стопсигнала (заднего тормоза).

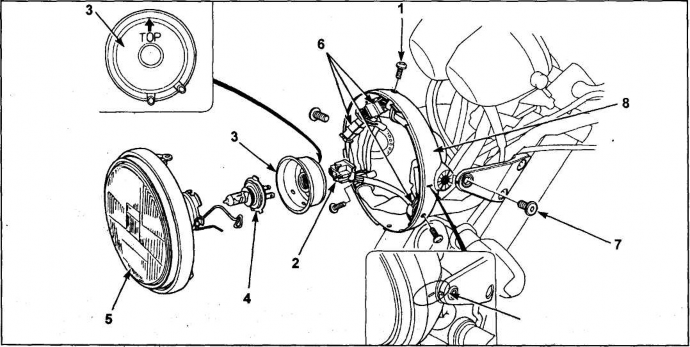

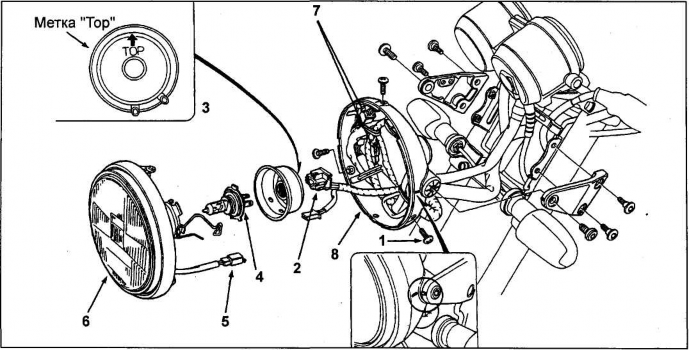

Фара (1) (CB400N). 1 винт, 2 патрон, 3 пыльник, 4 лампа, 5 рассеиватель фары, 6 разъем фары, 7 болт крепления корпуса фары, 8 корпус фары.

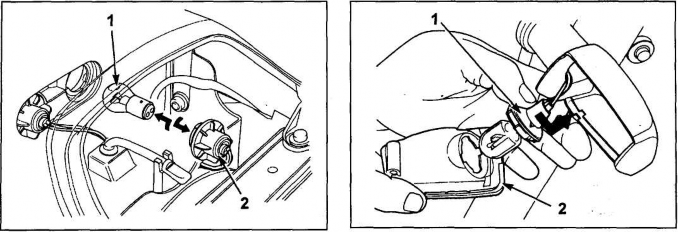

Фара (2). 1 лампа, 2 патрон. Указатель поворота (2). 1 патрон, 2 рассеиватель указателя поворота.

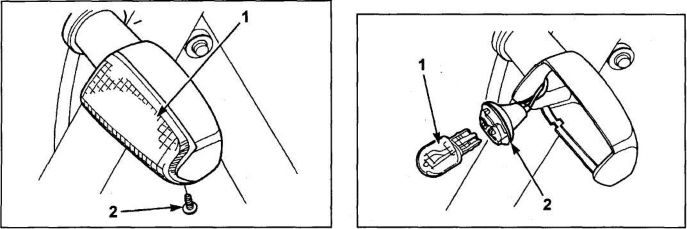

Указатель поворота (1). 1 указатель поворота, Указатель поворота (3). 1 -лампа, 2 патрон. 2 -

винт.

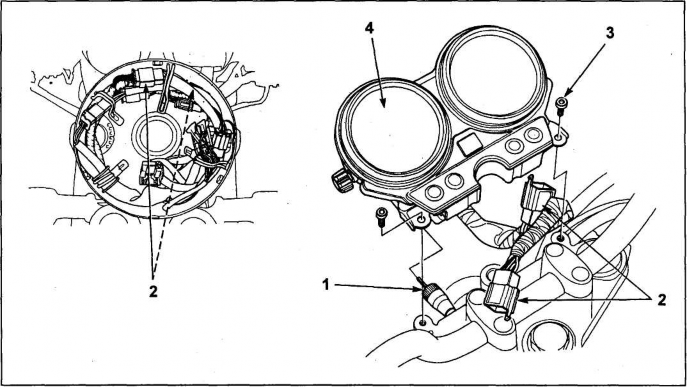

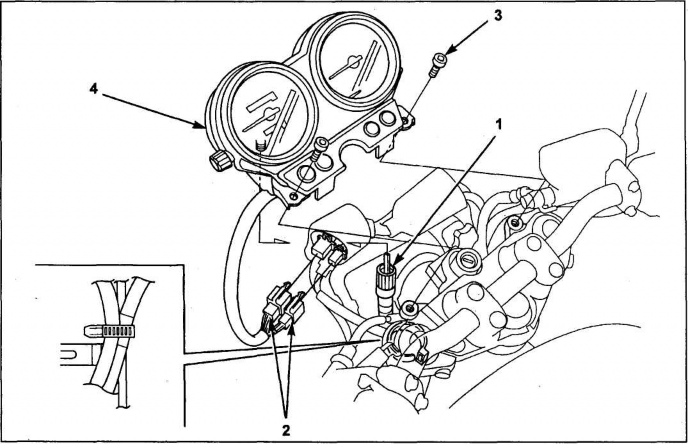

Комбинация приборов (снятие и установка) (CB400N). 1 трос спидометра, 2 разъемы, 3 болт крепления, 4 комбинация приборов в сборе.




Датчик уровня топлива (СВ400 R)

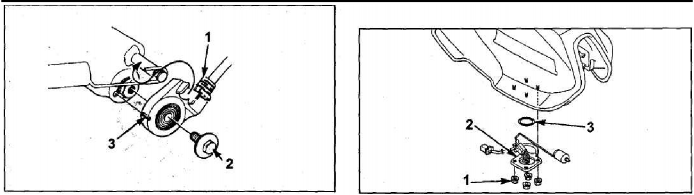

Боковая подставка. 1 выключатель подставки, 2 болт крепления, 3 штифт.

1 гайка, 2 указатель уровня топлива, 3 кольцевое уплотнение.

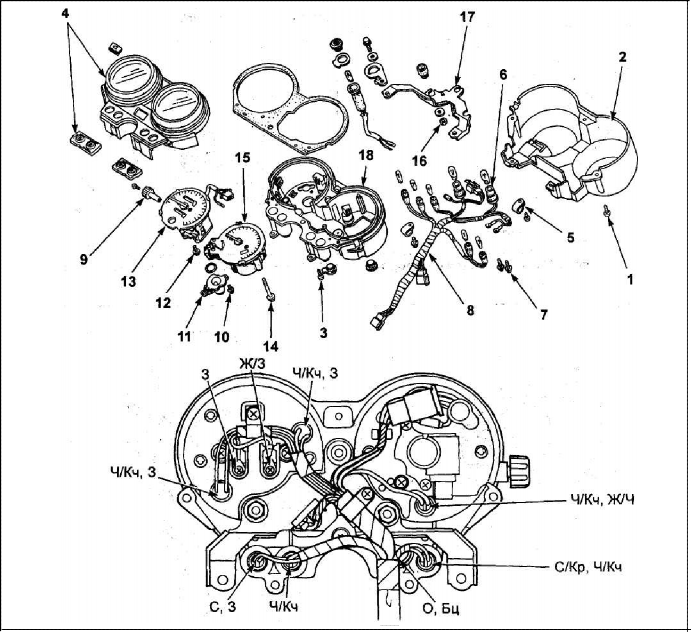

Комбинация приборов (разборка и сборка) (CB400N). 1 винт крепления задней крышки, 2 задняя крышка, 3 винт крепления верхней крышки, 4 верхняя крышка, 5 зажим проводки, 6 патрон лампы подсветки, 7 винт, 8 внутренний жгут проводки, 9 ручка сброса дневного пробега, 10 винт крепления привода спидометра, 11 привода спидометра, 12 винт крепления указателя спидометра, 13 указатель спидометра, 14 винт крепления указателя тахометра, 15 указатель тахометра, 16 гайка крепления кронштейна, 17 кронштейн, 18 корпус комбинации приборов.

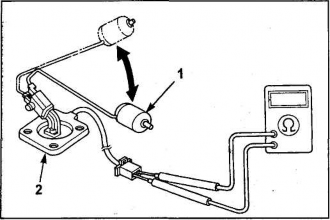

поплавок, 2 датчик.




Положение поплавка

Сопротивление

верхнее

4-10 Ом

нижнее

90-100 Ом



Проверьте сопротивление датчика при различном положении поплавка.

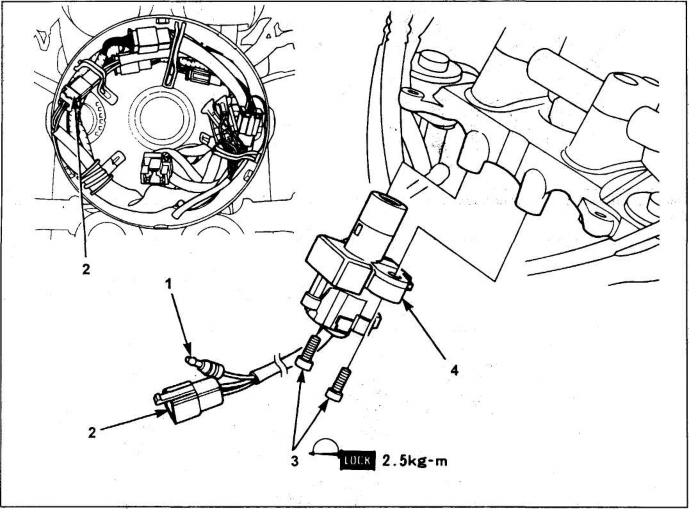

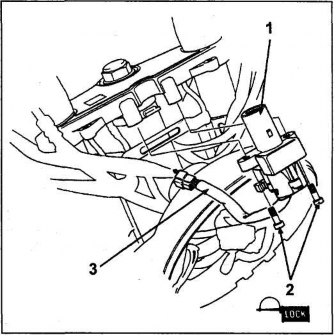

Замок зажигания (C3400N). 1 разъем замка зажигания (со стороны жгута проводов), 2 разъем замка зажигания, 3 болт крепления, 4 замок зажигания.















Honda CB400FIII

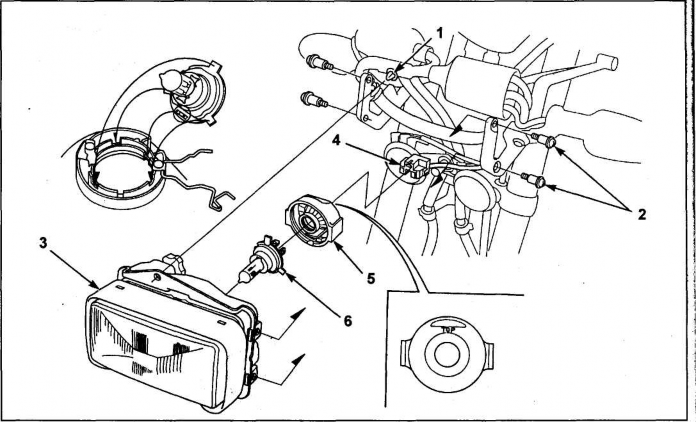

Фара (CB400FIII). 1 зажим проводки, 2 болты крепления, 3 фара, 4 разъем, 5 пыльник, 6 лампа фары.





Комбинация приборов (CB400FIII). 1 трос спидометра, 2 разъем, 3 болты крепления, 4 комбинация приборов в сборе.




Honda CB400F(CB1)








Расположение элементов электрооборудования (CB400F). 1 замок зажигания, 2 указатель температуры охлаждающей жидкости, 3 выключатель стоп-сигнала (переднего тормоза), 4 датчик давления, 5 блок предохранителей, 6 аккумуляторная батарея, 7 выключатель стоп-сигнала (заднего стоп-сигнала), 8 реле указателей поворота, 9 реле отключения подачи топлива, 10 топливный насос, 11 выключатель запрещения запуска, 12 датчик-выключатель по температуре охлаждающей жидкости, 13 датчик указателя температуры охлаждающей жидкости, 14 звуковой сигнал, 15 выключатель сцепления.





Фара (CB400F). 1 винт, 2 патрон, 3 пыльник, 4 лампа, 5 разъем переднего габарита, 6 рассеиватель фары, 7 разъем, 8 корпус фары.

128 Электрооборудование

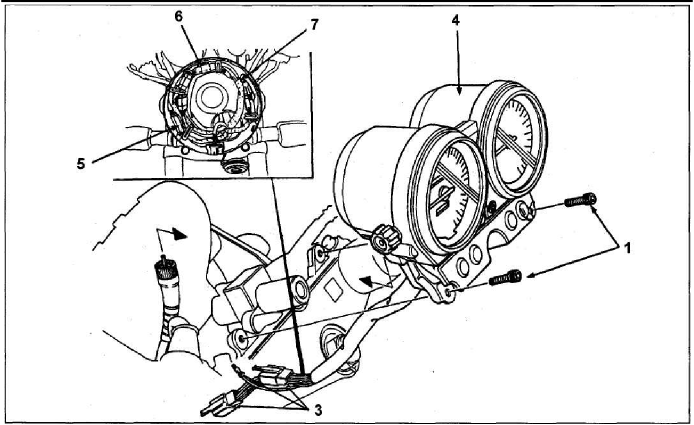

Комбинация приборов (CB400F). 1 болт крепления, 2 трос спидометра, 3 разъемы, 4 комбинация приборов.


Разборка и сборка комбинации приборов

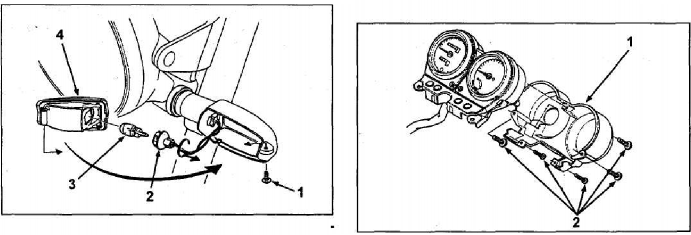

Указатель поворота. 1 винт, 2 патрон, 3 лам па, 4 рассеиватель.




1 задняя крышка, 2 винты.

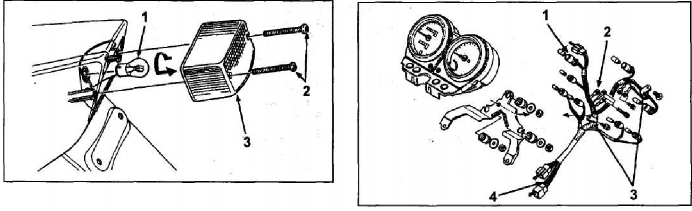

Стоп-сигнал. 1 лампа, 2 винты, 3 рассеива-

тель. 1 патрон, 2 выводы комбинации приборов, 3 зажим, 4 жгут проводки.

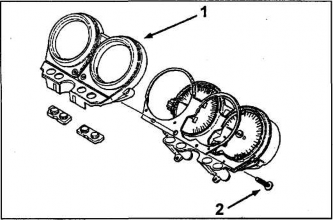

1 передняя крышка, 2 винт.

Электрооборудование 129



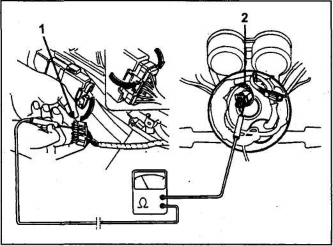

2. Отсоедините разъем модуля зажигания и проверьте наличие проводимости между выводами (Ж/3), как показано на рисунке.

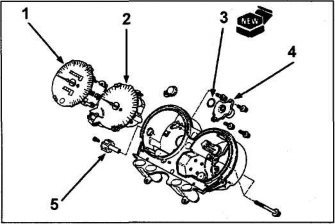

1 спидометр, 2 тахометр, 3 кольцевое уплотнение, 4 винт счетчика дневного пробега.







Проверка тахометра

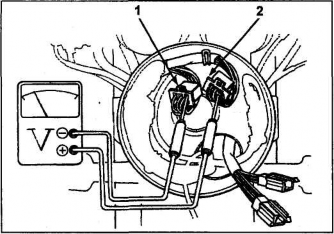

1. При включенном зажигании проверьте наличие напряжения аккумуляторной батареи между выводами (Ч/Кч) (+) и (3) (-) разъема проводки.





1 разъем (6Р, Б), 2 разъем (6Р, Кр).




разъем модуля зажигания, 2 разъем (6Р, Б).

Снятие и установка замка зажигания





1 замок зажигания, 2 винты крепления, 3 разъем.
