9. ТРАНСПОРТИРОВКА/ХРАНЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
При транспортировке мотокультиватора необходимо закрыть топливный кран и обеспечивать
ровное положение мотокультиватора, чтобы не допустить разбрызгивание топлива. Пары топлива
или пролитое топливо могут воспламениться.
Перед тем, как поставить изделие на длительное хранение:
1. Хранить изделие следует в сухом и непыльном помещении.
2. Слейте топливо:
ПРЕДУПРЕЖДЕНИЕ
Бензин является легковоспламеняющимся веществом и при определенных условиях взрывоопа-
сен. Не курите и не приближайтесь с искрящими предметами к изделию во время слива топлива.

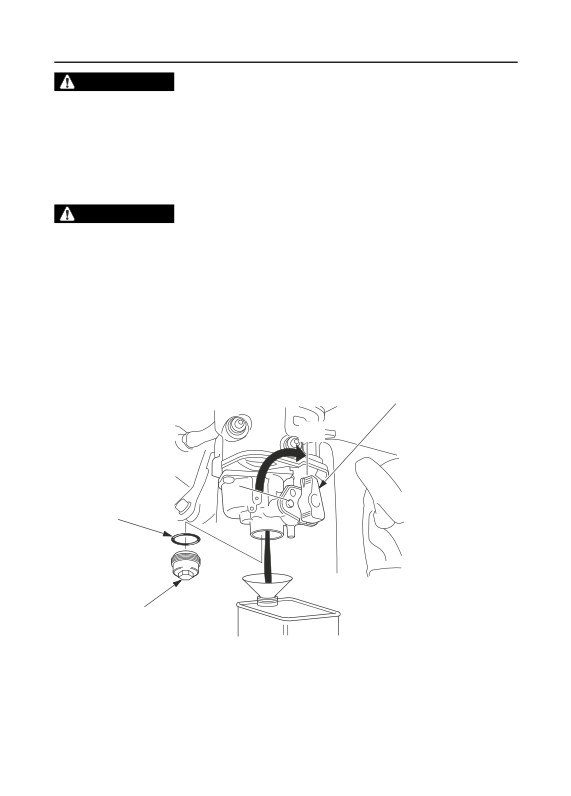

a. Расположите под карбюратором подходящую емкость; во избежание пролива используйте
воронку.
Для слива топлива только из карбюратора расположите емкость под карбюратором и следуйте
процедурам «e.» и «f.».
b. Снимите отстойник и уплотнительную прокладку.
с. Поверните топливный кран в положение ON (Включено). Слейте бензин в подходящую для
этого емкость.
ТОПЛИВНЫЙ КРАН
ON
(ВКЛ)
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО (Замена)
ОТСТОЙНИК
61
11. ХРАНЕНИЕ

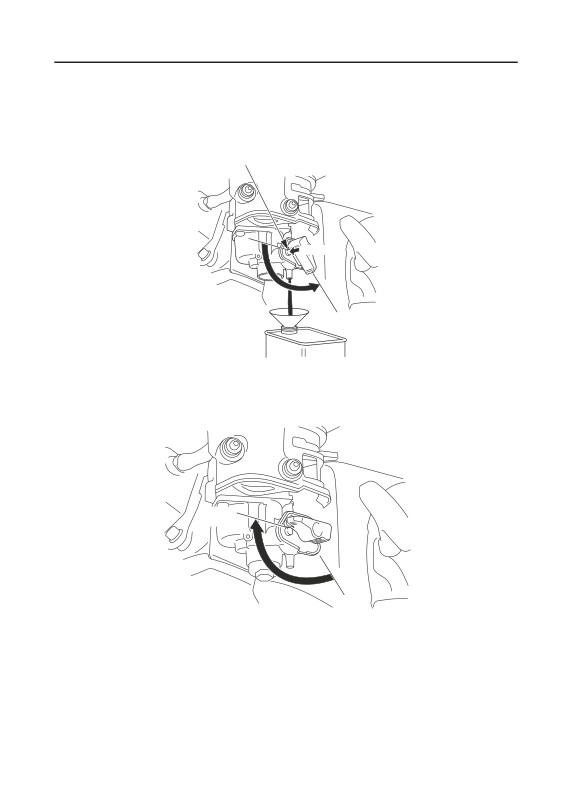

d. Дайте бензину полностью стечь, затем переведите топливный кран в положение OFF (ВЫКЛ).
e. Переведите топливный кран в положение DRAIN (слив), удерживая кнопку стопора нажатой.
Слейте бензин в подходящую для этого емкость.
КНОПКА СТОПОРА
НАЖАТЬ
DRAIN (СЛИВ)
f. Дайте топливу полностью вытечь. Поверните топливный кран назад в положение OFF (ВЫКЛ)
до его касания кнопки стопора.
OFF
(ВЫКЛ)
g. Установите новое уплотнительное кольцо и отстойник. Надежно затяните отстойник.
62
3. Потяните рукоятку стартера до появления сопротивления. Продолжайте тянуть, пока метка на
шкиве стартера не совпадет с отверстием на стартере. В этом положении впускной и выпускной
клапаны двигателя закрыты, что позволит защитить внутреннюю поверхность камеры сгорания
от коррозии.
4. Замените моторное масло.
5. Укройте мотокультиватор пластиковой пленкой.
Не укладывайте мотокультиватор ручками на грунт. В этом случае моторное масло может протечь в
цилиндр двигателя, а топливо может пролиться.
63
10. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если двигатель не запускается:
1. Достаточно ли топлива?
2. Топливный кран в положении ON (Включено)?
3. Находится ли выключатель двигателя в положении ON (Включено)?
4. Поступает ли топливо в карбюратор?
Для проверки переведите топливный кран в положение DRAIN (слив) (см. стр. 62). Топливо
должно свободно вытекать. Переведите топливный кран в положение OFF (выкл).
ПРЕДУПРЕЖДЕНИЕ
В случае пролива вытрите насухо все брызги и потеки топлива, прежде чем пускать двигатель.
Пролитое топливо или его пары могут воспламениться.
5. В хорошем ли состоянии свеча зажигания?
Выверните свечу зажигания и проверьте ее состояние. Промойте свечу зажигания, высушите ее
и отрегулируйте зазор между электродами. При необходимости замените.
6. Если двигатель все еще не запускается, обратитесь с мотокультиватором к официальному диле-
ру Honda.
64
11. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
FJ500-SE
FJ500-SER
FJ500-DE
FJ500-DER
Код обозначения
FA AC
Размеры и масса
Модель
FJ500-SE
FJ500-SER
FJ500-DE
FJ500-DER
Длина
1395 мм
1435 мм
Ширина
610 мм
925 мм
610 мм
925 мм
Высота
990 мм
1015 мм
Сухая масса
45 кг
57 кг
50 кг
62 кг
Двигатель
Модель
GX160
4-тактный, 1-цилиндровый двигатель OHV с принудительным
Тип
воздушным охлаждением
Рабочий объем
163 см3
Диаметр цилиндра Х ход
68,0 x 45,0 мм
поршня
Система зажигания
Транзисторная, типа "магнето"
Свеча зажигания
BPR5ES (NGK), W16EPR-U (DENSO)
Заправочная емкость си-
0,58 л
стемы смазки двигателя
Заправочная емкость
2,4 л
топливного бака
Трансмиссия
Модель
FJ500-SE
FJ500-SER
FJ500-DE
FJ500-DER
Муфта
Обгонная
Трансмиссия
Передний ход 1 задний ход 1
Передний ход 2 задний ход 1
Заправочная емкость систе-
0,95 л
мы смазки трансмиссии
65
Шумовые и вибрационные характеристики
Тип
SE, SER
DE, DER
Звуковое давление на уровне ушей оператора (EN ISO 11200: 1995)
81 дБ (А)
81 дБ (А)
Допуск
2 дБ (А)
2 дБ (А)
Измеренный уровень шумности
96 дБ (А)
96 дБ (А)
(По мотокультиватору 2000/14/EC, 2005/88/EC)
Допуск
2 дБ (А)
2 дБ (А)
Уровень вибрации на рычагах (EN1033: 1995)
5,8 м/с2
7,8 м/с2
Допуск (EN12096: 1997 Приложение D)
2,3 м/с2
3,1 м/с2
ПРИМЕЧАНИЕ: Компания Honda оставляет за собой право изменять технические характеристики
без предварительного уведомления.
