Почвофреза Zirka IZ-105, IZ-135. Руководство - часть 6

-21-

Раздел 7. Подшипники, используемые в почвенной фрезе


Таблица 10

Номер
серии

Код
стандарта

Название

Спецификация Количество  Примечание

GB276-94

Шарикоподшипник
для глубоких канав

6204 1

Для  основной
оси

GB276-94

Шарикоподшипник
для глубоких канав

6009 1

Для
сцепления

GB276-94

Шарикоподшипник
для глубоких канав

6007 1

Для  внешней
крышки
сцепления






1

GB276-94

Шарикоподшипник
для глубоких канав

6202 1

Для
сцепления

GB297-94

Конический
роликовый
подшипник

30204 3

Для  ведущего
механизма

GB297-94

Конический
роликовый
подшипник

30206 1

Для  ведущего
механизма




2

GB297-94

Конический
роликовый
подшипник

30209 1

Для
выходного
вала


























-22-

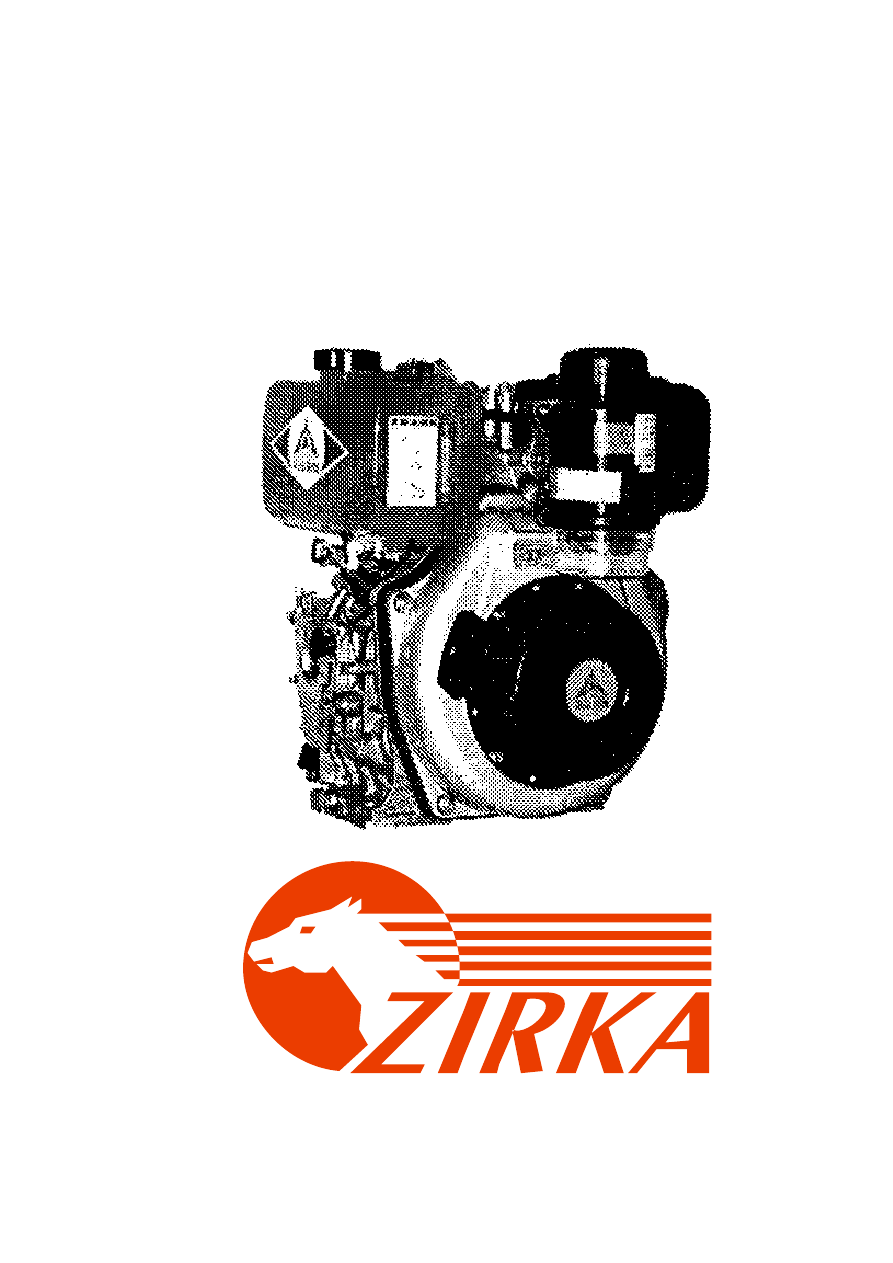

Дизельный двигатель с воздушным

охлаждением



Инструкция по эксплуатации





-23-

СОДЕРЖАНИЕ



1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ .................................... 26

3. ИСПОЛЬЗОВАНИЕ ДВИГАТЕЛЯ .................................................................... 27

4. ЗАПУСК ДВИГАТЕЛЯ ....................................................................................... 30

СХЕМА ЭЛЕКТРОПРОВОДКИ............................................................................. 35

5. РАБОТА С ДВИГАТЕЛЕМ................................................................................. 36

6. ОСТАНОВКА ДВИГАТЕЛЯ .............................................................................. 37

7. ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.... 38

8. ДЛИТЕЛЬНОЕ ХРАНЕНИЕ ............................................................................... 41

ПРИЛОЖЕНИЕ 1. ГАБАРИТНЫЕ УСТАНОВОЧНЫЕ ЧЕРТЕЖИ ................... 42

ПРИЛОЖЕНИЕ 2. ГРАФИКИ РАБОЧИХ ХАРАКТЕРИСТИК И РАЗМЕРЫ

ФЛАНЦЕВ АГРЕГАТОВ НАГРУЗКИ................................................................... 42

ПРИЛОЖЕНИЕ 3. РАЗМЕР ВЫХОДНОГО ВАЛА ............................................. 44

ПРИЛОЖЕНИЕ 4. ТАБЛИЦА ПРЕДЛОЖЕНИЙ ПОЛЬЗОВАТЕЛЯ................. 46





-24-

Для  того  чтобы  правильно  эксплуатировать  двигатель  и  для  Вашей
личной  безопасности  внимательно  прочтите  данную  инструкцию,  иначе
может произойти несчастный случай.
Если  у  Вас  возникают  проблемы  с  Вашим  двигателем,  свяжитесь  с
обслуживающим Вас агентом.

ПРЕДИСЛОВИЕ:

ƒ  Данная  инструкция  ознакомит  Вас  с  правильной  эксплуатацией

дизельного  двигателя  с  воздушным  охлаждением,  а  также  с
предупреждениями.  Перед  началом  эксплуатации  прочтите  данную
инструкцию  для  того,  чтобы  поддерживать  Ваш  двигатель  в  наилучшем
рабочем состоянии.

ƒ  Используйте данную инструкцию при проверках двигателя.
ƒ  Если  данная  инструкция  будет  утеряна  или  уничтожена,  закажите

аналогичную  у  обслуживающего  Вас  агента.  Если  что-нибудь  в  данной
инструкции  для  Вас  не  понятно,  свяжитесь  с  обслуживающим  Вас
агентом.

ƒ  Еще  раз  обращаем  Ваше  внимание  на  необходимость  прочтения  данной

инструкции перед началом работы с двигателем.



ПРЕДУПРЕЖДЕНИЕ!

Означает,  что  несоблюдение  инструкции  может
привести к тяжким телесным повреждениям и даже к
смерти.

ВНИМАНИЕ!

Означает,  что  несоблюдение  инструкции  может
привести  к  тяжким  телесным  повреждениям  или  к
повреждению оборудования.

ЭКСПЛУАТАЦИОННОЕ
СООБЩЕНИЕ

Означает,  что  при  работе  с  двигателем  на  это
необходимо  обратить особое внимание.  В  противном
случае рабочие характеристики двигателя ухудшатся,
и

может

даже

произойти

отказ.

Следуйте

ЭКСПЛУАТАЦИОННЫМ СООБЩЕНИЯМ
