Почвофреза Zirka IZ-105, IZ-135. Руководство - часть 5
-17-
Часть 5. Отладка положения ручки
Верхнее, нижнее, правое и левое положения ручки могут регулироваться в зависимости от
вашего роста, условий работы машины и других специальных требований. Выполните
следующие действия (см. рисунок 12).

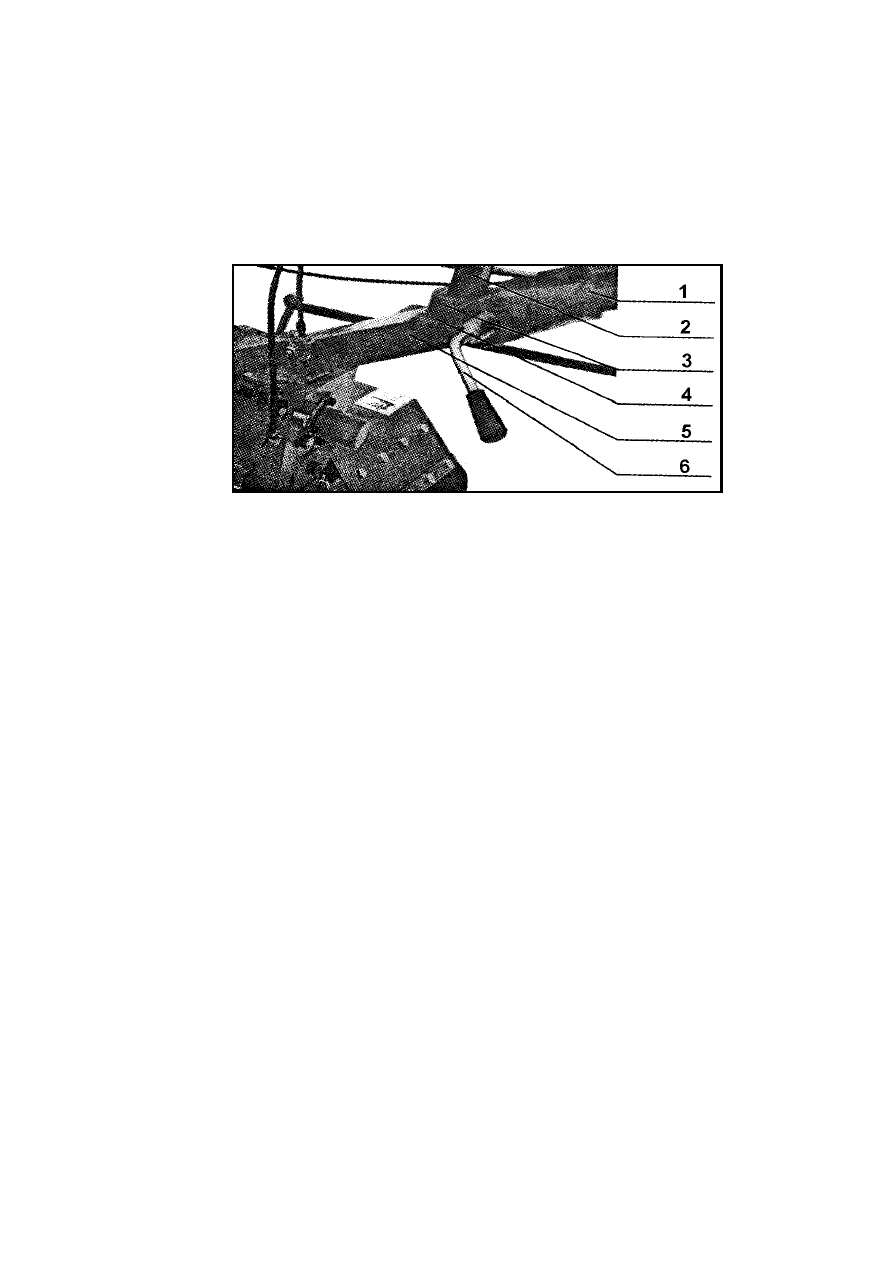

Рисунок 12
1. Опора поручня 4. Диск нижнего зубца
2. Ручка блокировки 5. Основание поручня
3. Диск верхнего зубца 6. Ручка
1. Регулировка верхнего и нижнего положения опоры поручня
a. Отвинтите ручку основания поручня, отсоедините концевой зубец между
опорой поручня и основанием поручня.
b. Выберите наилучшее положение основания поручня, соответствующее вашему
росту и выполняемой работе.
c. Затем покрутите ручку и зажмите зубцы концевым зубцом между опорой
поручня и основанием поручня.
2. Регулировка правого и левого положения опоры поручня
a. Отвинтите ручку блокировки основания поручня и верхний и нижний концевые
зубцы.
b. Покрутите поручень и выберите необходимый диапазон движения вправо-
влево.
c. Затем привинтите ручку блокировки и зажмите зубцы верхним и нижним
зубцами основания поручня.
Раздел 6. Поиск и устранение неисправностей моторной почвофрезы
Часть 1. Рекомендации по поиску и устранению неисправностей
дизельного двигателя
Рекомендации по поиску и устранению неисправностей дизельного двигателя находятся в
инструкции по его эксплуатации.
Часть 2. Устранение неисправностей сцепления
(Примечание: не снимайте сцепление самостоятельно. В случае выявления неисправностей,
отмеченных знаком "*", обратитесь в сервисный центр или к агентам по продаже).
