Мотоблок “PARMA” P105/105Е. Руководство - часть 2







№

Наименование

Кол-во

1

Ручка управления

1

2

Болт М12x120

1

3

Нижняя часть ручки управления

1

4

Пружина

1

5

Пыльник

1

6



Поворотная втулка

1

7

Основа ручки управления

1

8

Крепление балансира

1

9

Болт M12X60

1

10

Болт M10X60

1

11

Балансир

I

12

Болт M12X60

2

13

Палец

1

14

Шплинт 2.2X30

2

15

Гайка M8

2 кпл

16

Задняя планка

1

17

Заднее прицепное устройство

1

18

Болт М8X25

2

19

Болт М10X50

3

20

Левый защитный щиток

1

21

Левый дополнительный защитный щиток

1

22

Планка крепления защитного щитка левая

1

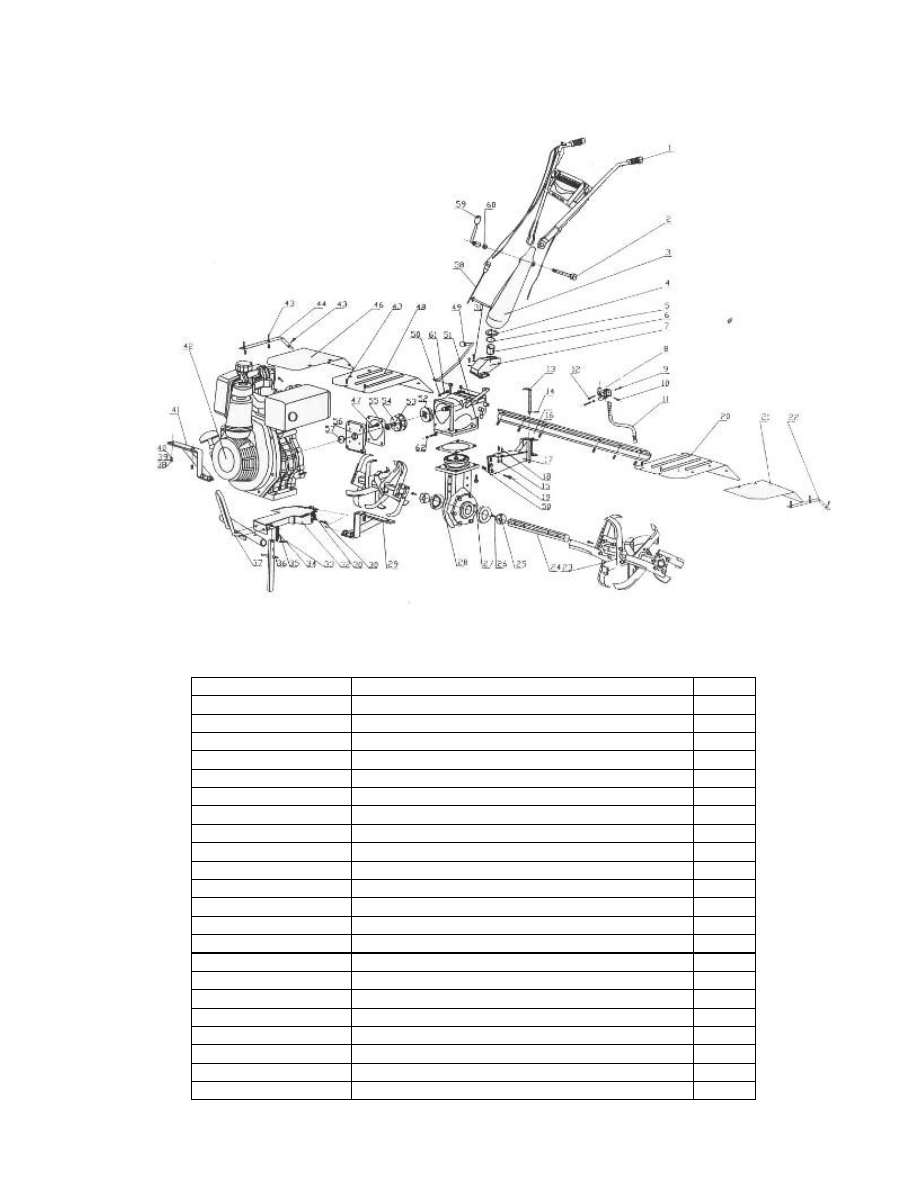

Рисунок 3 (мотоблок в разобранном состоянии)

23

Фреза

1

24

Шестигранный вал

1

25

Шестигранное фиксирующее кольцо

2

26

Болт

2

27

Пылезащитная шайба

2

28

Редуктор

1

29

Левый держатель крыла

1

30

Болт M 10X40

15

32

Предний подрамник

1

33

Шпилька 8x50

6

34

Пружина

1

35

Клин 2x30

6

36

Подножка

1

37

Передняя защитная дуга

1

38

Шайба  8

16

39

Гравер 8

16

40

Гайка M8

16

41

Планка крепления зашитного щитка правая

1

42

Двигатель

1

43

Болт M6x25

16

44

Правая поддерживающая планка

1

46

Правый дополнительный защитный щиток

I

47

Болт M8x25



48

Правый защитный щиток

1

49

Рычаг выбора передач

1

50

M 10 гайка, прокладка, кольцо



51

Корпус коробки передач

1

52

Сцепление

1

53

Шариковый подшипник

I

54

Прокладка

1

54

Прокладка

1

55

Прокладка трансмиссии

1

56

Пластина крепления двигателя

11

57

Прокладка

1

58

БолтM10x35

2

59

Болт M0x25

2
















Раздел 2. Основные функции, сборка, регулировка

Вспашка

Установите  вращающееся  вспахивающие  устройство  (фрезу),  на  правую  и

левую часть дифференциала движущейся части почвенной фрезы, затем закрепите
двумя болтами М8×55 в осевом направлении. (См. таблицу 2)





Таблица 2



Виды      вспахивающих
устройств



Четыре группы



4 ножа



Кол-во     вращающихся
ножей



4x8



Ширина вспашки



1050 мм



Качество земли



Для твердой земли



Часть 1. Сборка

1.  Вставьте шестиугольный вал в шестиугольное отверстие на нижней части

корпуса изделия. Установите шестиугольные стопорные накладки на
шестиугольный вал, закрепите с помощью винтов М6Х16 и убедитесь, что
шестиугольный вал не движется в осевом направлении.

2.  Колеса: установите колеса на концы шестиугольного вала и закрепите их

двумя болтами М8Х55 и гайками М8.



3.  Балансир: установите на заднее прицепное устройство балансировочный

рычаг, зафиксируйте, вставив шплинт Ø3Х26.



4.  Поручни: направьте два зубчатых диска на основании поручней на диски

крепления поручня рамы мотоблока, отрегулируйте положение. Затем
закрепите их болтами М16Х140 с плоскими шайбами 16 и шайбами гравера
16.


5.  Рычаг переключения передач: вставьте рычаг переключения передач в

выемку основания для поддержки поручней, и вставьте его в отверстие
коробки переключения передач. Затем закрепите шплинтом Ø3.2Х20. Ручка
переключения передач будет находиться в нейтральном положении.

   Установите стопорную накладку на ручку переключения передач, поставьте
ее в положение «быстрая передача» - стопорная накладка подойдет к
основанию, затем закрепите болтами.



Часть 2. Установка и регулировка троса


1.  Регулировка троса сцепления.



Отвинтите крепящие болты.



Вверните винт по часовой стрелке до упора.



Вставьте конец троса в головку троса сцепления в задней части коробки передач, и

убедитесь, что конец троса попал в отверстие головки.


Вставьте провод в отверстие М8 на основании, нажмите на вилочную клемму

сцепления и вставьте конец троса в головку троса.


Освободите винт и придержите его, освободите ручку сцепления до тех пор, пока

сила пружины в сцеплении сможет вернуть в первоначальное положение рукоятку,
затем вкрутите упорную гайку.

2. Регулировка троса реверсного механизма (см. рисунки 5 и 6)



2.1. Отвинтите крепящие болты.
2.2. Вверните винт по часовой стрелке до упора.



2.3. Вставьте трос в боковой вал реверсного механизма коробки передач и

убедитесь, что шарнир поручня вошел в отверстие вилочного вала.

2.4. Потяните реверсный вилочный вал против часовой стрелки, вставьте трос в

узкое пространство боковой реверсной головки коробки передач, убедитесь,
что головка трубки направлена в отверстие головки провода.

2.5. Освободите винт и придержите его, освободите рукоятку реверса до тех пор,

пока сила пружины в сцеплении сможет вернуть в первоначальное положение
ручки, затем вкрутите стопорную гайку.

3. Регулировка троса дросселя (см. рисунок 3)

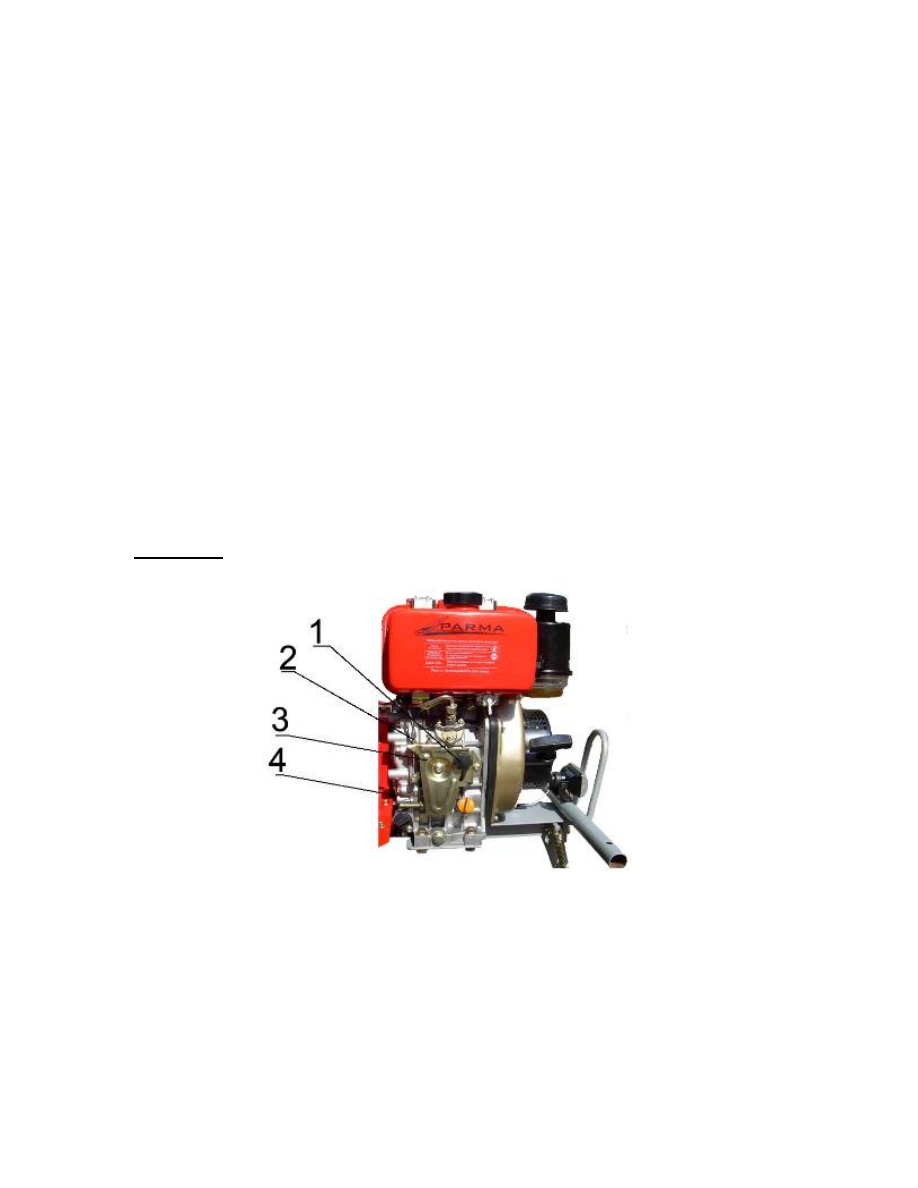

Рисунок 4





1. Фиксирующая ручка дросселя
2. Болт регулировки троса дросселя
3. Регулировочная панель дросселя
4. Муфта фиксации троса дросселя



3.1. Поставьте рычаг управления дросселем в максимальное положение.
3.2. Вставьте провод троса дросселя в болт регулировки троса дросселя на

верхней части регулировочной панели дросселя дизельного двигателя.
