СНиП II-25-80 (Деревянные конструкции) - часть 6

Наибольший  прогиб  шарнирно-опертых  и  консольных  изгибаемых

элементов постоянного и переменного сечений f следует определять по
формуле

f

f
k

c

h

l



 






















0

2

1

,









(50)

где  f

о

 – прогиб  балки  постоянного  сечения  высотой  h  без  учета  деформаций

сдвига;

h – наибольшая высота сечения;
l – пролет балки;
k – коэффициент,  учитывающий  влияние  переменности  высоты  сечения,

принимаемый равным 1 для балок постоянного сечения;

с – коэффициент, учитывающий влияние деформаций сдвига от попереч-

ной силы.

Значения коэффициентов k и с для основных расчетных схем балок

приведены в табл. 3 прил. 4.

4.34.  Прогиб  клееных  элементов  из  фанеры  с  древесиной  следует

определять, принимая жесткость сечения равной 0,7 ЕI

пр

. Расчетная ши-

рина обшивок плит и панелей при определении прогиба принимается в
соответствии с указаниями п. 4.25.

4.35. Прогиб сжато-изгибаемых шарнирно-опертых симметрично на-

груженных  элементов  и  консольных  элементов  следует  определять  по
формуле

f

f

N





,













(51)

где f – прогиб, определяемый по формуле (50);

 – коэффициент, определяемый по формуле (30).

5. Расчет соединений элементов деревянных конст-

рукций

Общие указания

5.1.  Действующее  на  соединение  (связь)  усилие  не  должно  превы-

шать расчетной несущей способности соединения (связи) Т.

5.2.  Расчетную  несущую  способность  соединений,  работающих  на

смятие и скалывание, следует определять по формулам:

а) из условия смятия древесины

Т = R

см



F

см

;











(52)

б) из условия скалывания древесины

T

R F



с к

с

с к

р

,











(53)

где F

см

 – расчетная площадь смятия;

F

см

 – расчетная площадь скалывания;

R

см



 – расчетное сопротивление древесины смятию под углом к направлению

волокон;

R

с к

ср

 – расчетное среднее по площадке скалывания сопротивление древесины

скалыванию вдоль волокон, определяемое п. 5.3.

5.3. Среднее по площадке скалывания расчетное сопротивление дре-

весины скалыванию следует определять по формуле

R

R

l

е

с к

с

с к

с к

р





1



,











(54)

где R

ск

 – расчетное сопротивление древесины скалыванию вдоль волокон (при

расчете по максимальному напряжению);

l

ск

 – расчетная длина плоскости скалывания, принимаемая не более 10 глу-

бин врезки в элемент;

е – плечо  сил  скалывания,  принимаемое  равным 0,5h  при  расчете  эле-

ментов  с  несимметричной  врезкой  в  соединениях  без  зазора  между
элементами (рис. 5, а) и 0,25h при расчете симметрично загруженных
элементов с симметричной врезкой (рис. 5, б);

(h – полная высота поперечного сечения элемента);
 – коэффициент,  принимаемый  равным 0,25 при  расчете  соединений,

работающих по схеме, показанной на рис. 5, г и

 = 0,125 при расчете

соединений, работающих по схеме согласно рис. 5, в; если обеспече-
но обжатие по плоскостям скалывания.

Отношение l

ск

/е должно быть не менее 3.

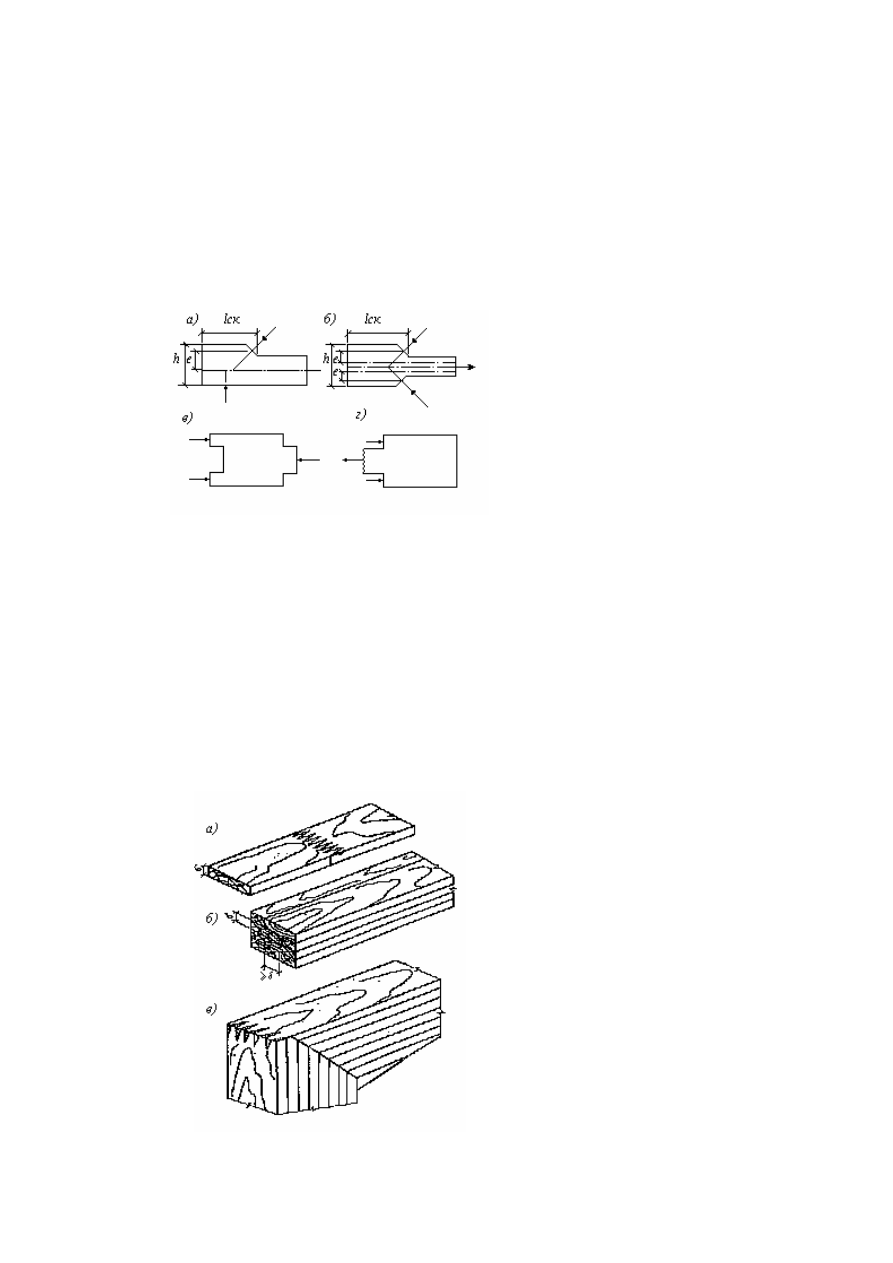

Рис. 5. Врезки в элементах соединений

а – несимметричная; б – симметричная; в, г – схемы скалывания в соедине-

ниях

Клеевые соединения

5.4. При расчете конструкций клеевые соединения следует рассмат-

ривать как неподатливые соединения.

5.5. Клеевые соединения следует использовать:
а) для стыкования отдельных слоев на зубчатом соединении (рис. 6,

а);

б) для образования сплошного сечения (пакетов) путем сплачивания

слоев  по  высоте  и  ширине  сечения.  При  этом  по  ширине  пакета  швы
склеиваемых кромок в соседних слоях следует сдвигать не менее чем на
толщину слоя

 по отношению друг к другу (рис. 6, б);

в) для стыкования клееных пакетов, сопрягаемых под углом на зуб-

чатый шип по всей высоте сечения (рис. 6, в).



Рис. 6. Клеевые соединения

а – при стыковании отдельных слоев по длине зубчатым шипом, выходящим

на пласть; б – при образовании пакетов и сплачивании по пласти и кромке; в –

при стыковании клееных элементов под углом зубчатым шипом

Величина  внутреннего  угла  между  осями  сопрягаемых  под  углом

элементов должна быть не менее 104°.

5.6. Применение усового соединения допускается для фанеры вдоль

волокон наружных слоев. Длину усового соединения следует принимать
не менее 10 толщин стыкуемых элементов.

5.7. Толщину склеиваемых слоев в элементах, как правило, не следу-

ет  принимать  более 33 мм.  В  прямолинейных  элементах  допускается
толщина слоев до 42 мм при условии устройства в них продольных про-
резей.

5.8. В клееных элементах из фанеры с древесиной не следует приме-

нять доски шириной более 100 мм при склеивании их с фанерой и более
150 мм в примыканиях элементов под углом от 30 до 45°.

Соединения на врубках

5.9.  Узловые  соединения  элементов  из  брусьев  и  круглого  леса  на

лобовых врубках следует выполнять с одним зубом (рис. 7).

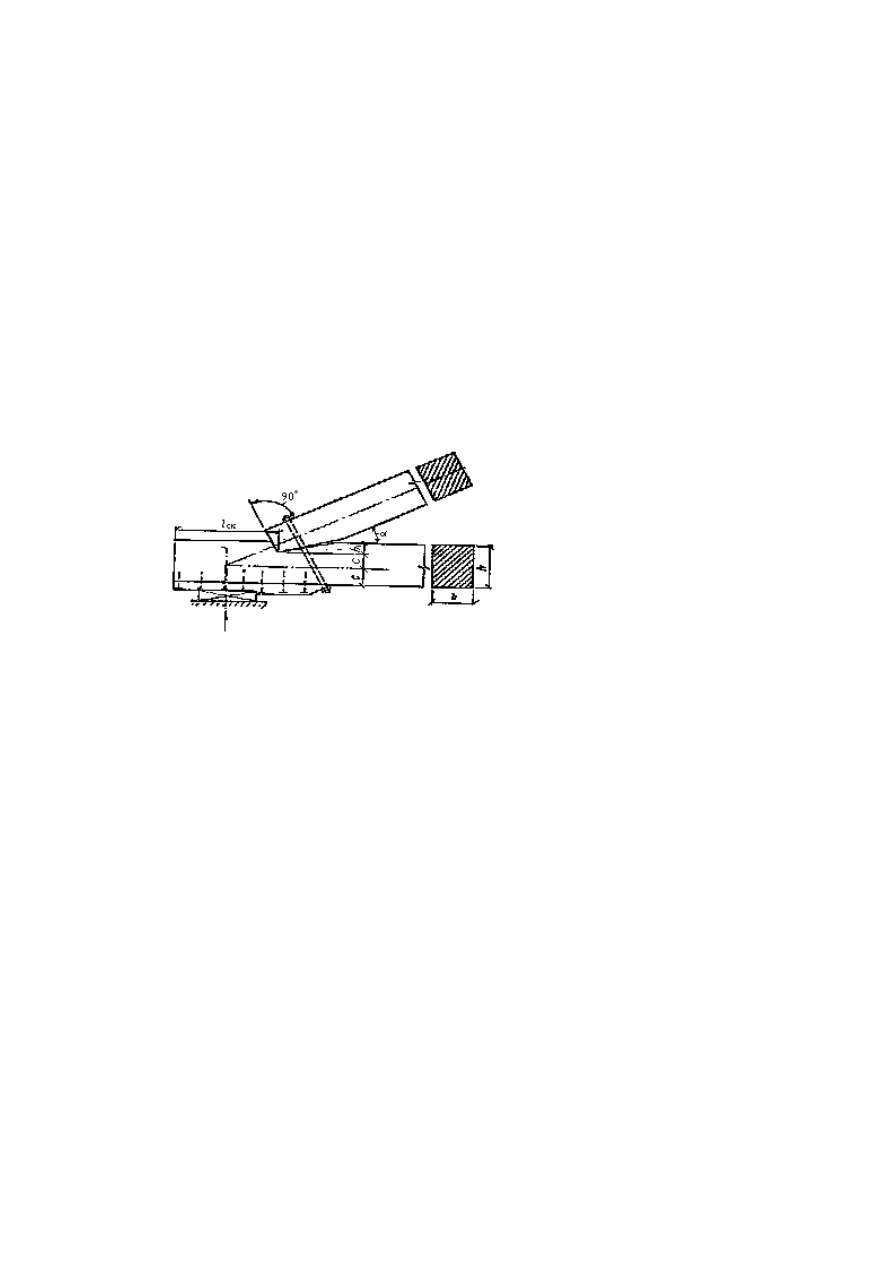

Рис. 7. Лобовая врубка с одним зубом

Рабочая плоскость смятия во врубках при соединении элементов, не

испытывающих  поперечного  изгиба,  должна  располагаться  перпенди-
кулярно оси примыкающего сжатого элемента. Если примыкающий эле-
мент помимо сжатия испытывает поперечный изгиб, рабочую плоскость
смятия  во  врубках  следует  располагать  перпендикулярно  равнодейст-
вующей осевой и поперечной сил.

Элементы, соединяемые на лобовых врубках, должны быть стянуты

болтами.

5.10. Лобовые врубки следует рассчитывать на скалывание согласно

указаниям пп. 5.2 и 5.3, принимая расчетное сопротивление скалыванию
по п. 5 табл. 3.

5.11.  Длину  плоскости  скалывания  лобовых  врубок  следует  прини-

мать  не  менее 1,5h,  где  h – полная  высота  сечения  скалываемого  эле-
мента.

Глубину врубки следует принимать не более

1

/

4

 h в промежуточных

узлах сквозных конструкций и не более

1

/

3

 h в остальных случаях, при

этом глубина врубок h

1

 в брусьях должна быть не менее 2 см, а в круг-

лых лесоматериалах – не менее 3 см.

5.12. Расчет на смятие лобовых врубок с одним зубом следует про-

изводить  по  плоскости  смятия  (см.  рис. 7). Угол  смятия  древесины



следует  принимать  равным  углу  между  направлениями  сминающего
усилия и волокон сминаемого элемента.

Расчетное  сопротивление  древесины  смятию  под  углом  к  волокнам

для  лобовых  врубок  следует  определять  по  формуле (2) примеч. 2 к
табл. 3 независимо от размеров площади смятия.

Соединения на цилиндрических нагелях

5.13.  Расчетную  несущую  способность  цилиндрического  нагеля  на

один шов сплачивания в соединениях элементов из сосны и ели (рис. 8)
при направлении усилий, передаваемых нагелями вдоль волокон и гвоз-
дями под любым углом, следует определять по табл. 17. В необходимых
случаях расчетную несущую способность цилиндрического нагеля, оп-
ределенную  по  табл. 17, следует  устанавливать  с  учетом  указаний  п.
5.15.

Таблица 17








Расчетная несущая способность Т на

один шов сплачивания (условный

срез), кН (кгс)

Схемы

соединений

Напряженное состояние

соединения

гвоздя, стально-

го, алюминие-

вого, стеклопла-

стикового наге-

ля




дубового нагеля

1.  Симметричные  соеди-
нения (рис. 8,а)

а) смятие в средних элементах

0,5cd

(50cd)

0,3cd

(30cd)



б) смятие в крайних элементах

0,8cd

(80cd)

0,5cd

(50cd)

2.  Несимметричные  со-
единения (рис. 8,б)

а) смятие во всех элементах равной тол-
щины,  а  также  в  более  толстых  элемен-
тах односрезных соединений

0,35cd

(35cd)

0,2cd

(20cd)



б)  смятие  в  более  толстых  средних  эле-
ментах двухсрезных соединений при а



0,5с

0,25cd

(25cd)

0,14cd

(14cd)



в)  смятие  в  более  тонких  крайних  эле-
ментах при а

 0,35с

0,8ad

(80ad)

0,5ad

(50ad)



г)  смятие  в  более  тонких  элементах  од-
носрезных  соединений  и  в  крайних  эле-
ментах при c > a > 0,35c

k

н

ad

k

н

ad

3.  Симметричные  и  не-
симметричные  соедине-
ния

а) изгиб гвоздя

2,5d

2

 + 0,01a

2

(250d

2

 + a

2

), но

не более 4d

2



(400d

2

)

–



б) изгиб нагеля из стали С38/23

1,8d

2

 + 0,02a

2



(180d

2

 + 2a

2

),

но не более

2,5d

2

 (250d

2

)

–



в) изгиб нагеля из алюминиевого сплава
Д16-Т

1,6d

2

 + 0,02a

2



(160d

2

 + 2a

2

),

но не более

2,2d

2

 (220d

2

)

–



г) изгиб нагеля из стеклопластика
АГ-4С

1,45d

2

 + 0,02a

2



(145d

2

 + 2a

2

),

но не более

1,8d

2

 (180d

2

)

–



д)  изгиб  нагеля  из  древеснослоистого
пластика ДСПБ

0,8d

2

 + 0,02a

2



(80d

2

 + 2a

2

),

но не более d

2



(100d

2

)

–



е) изгиб дубового нагеля

– 0,45d

2

 + 0,02a

2



(45d

2

 + 2a

2

), но

не более 0,65d

2



(65d

2

)

П р и м е ч а н и я :   1 .  В таблице: с – толщина средних элементов, а также рав-

ных  по  толщине  или  более  толстых  элементов  односрезных  соединений,  а –
толщина крайних элементов, а также более тонких элементов односрезных со-
единений; d – диаметр нагеля; все размеры в см.

2. Расчетную несущую способность нагеля в двухсрезных несимметричных

соединениях  при  неодинаковой  толщине  элементов  следует  определять  с  уче-
том следующего:

а)  расчетную  несущую  способность  нагеля  из  условия  смятия  в  среднем

элементе толщиной с при промежуточных значениях а между с и 0,5с следует
определять интерполяцией между значениями по пп. 2а и 2б таблицы;
