Продолжение таблицы П.1



Сокращенное

название

Полное название

Опорный контур

Контур,  образуемый  горизонтальными  проекциями  прямых  линий,
соединяющих  вертикальные  оси  опорных  элементов  крана - четырех
выносных опор

ОПУ

Опора поворотная (опорно-поворотное устройство)

Основное рабочее

оборудование

Телескопическая четырехсекционная стрела длиной 9,9-30,7 м

Подвеска крюковая

основная

Устройство, снабженное грузозахватным органом (крюком) для подъема
груза и системой блоков, для подвески к крану. Предназначена для
работы крана с телескопической стрелой

Подвеска крюковая

вспомогательная

Устройство, снабженное грузозахватным органом (крюком) для подъема
груза и системой блоков, для подвески к крану. Предназначается для
работы со сменным рабочим оборудованием (гуськом)

Подъем (опускание) груза  Вертикальное перемещение закрепленного на крюковой подвеске

(установленной на кране) груза

Полиспаст

Блочно-канатная система для изменения силы и скорости передвижения
каната

Противовес

Противовес установлен в задней части поворотной платформы для
уравновешивания массы рабочего груза во время работы

Рабочее оборудование

Установленная на кране телескопическая четырехсекционная стрела с
грузовым канатом и основной крюковой подвеской

Руководство

РЭ

Руководство по эксплуатации

РЭ шасси

Руководство по эксплуатации шасси

Сменное рабочее

оборудование

Гусек  длиной 9

м,  смонтированный  на  установленную  на  кране

телескопическую

стрелу

совместно

с

грузовым

канатом

и

вспомогательной крюковой подвеской

СО

Сезонное техническое обслуживание

ТО

Плановое техническое обслуживание

ТО-1

Первое техническое обслуживание

ТО-2

Второе техническое обслуживание

ТР

Текущий ремонт

Шасси

Шасси автомобильное МАЗ-6303А3-345








20-51

Приложение Р

(справочное)

Адреса заводов-изготовителей




Кран автомобильный

ОАО «Автокран»
153035, г.Иваново, ул.Некрасова, 61
Телефоны:
Генеральный директор +7(4932)

234825

Директор по качеству +7(4932)

248572

Начальник ОТК +7(4932)

248640

Бюро гарантийного обслуживания +7(4932)

248166

Конструкторский отдел

+7(4932) 248187




Шасси

Минский автомобильный завод (МАЗ)
220831, Беларусь, г.Минск, ул. Социалистическая, 2
Телефон: 217-99-31



Двигатель

Ярославский моторный завод
150040, г.Ярославль, пр.Октября, 75.
Телефоны:

+7(4852) 274000, 274623







Ограничитель грузоподъемности

ОАО «Арзамасский приборостроительный завод» (ОАО «АПЗ»)
607220, г.Арзамас, Нижегородская обл., ул.50 лет ВЛКСМ, 8-А.
Телефоны:
Маркетинг

+7(83147) 99373, 99152, 99465

Сбыт +7(83147)

99206

Эксплуатационно-ремонтный отдел  +7(83147) 99213, 99413








20-52

Приложение С

(справочное)

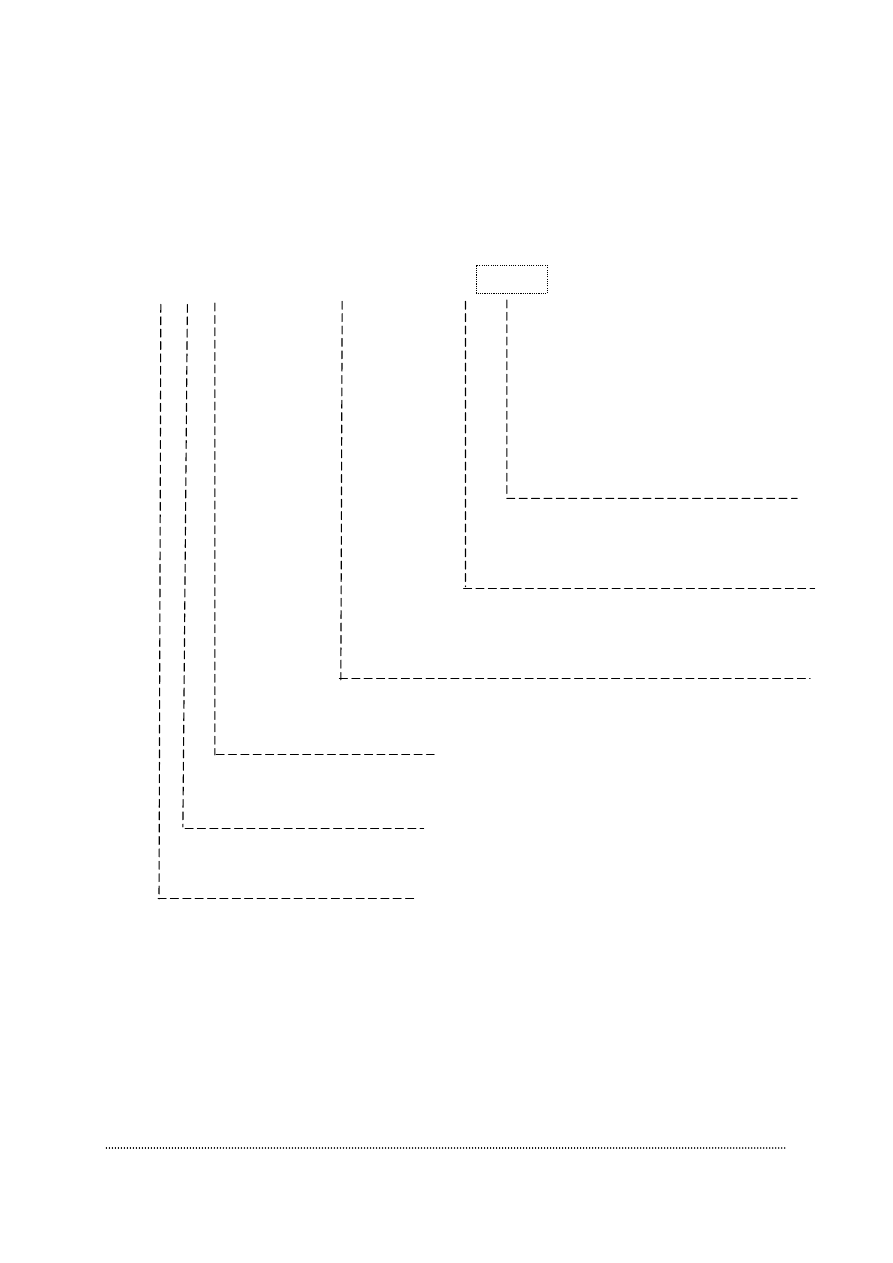

Структура идентификационного номера









Заводской номер крана

Код года изготовления в соответствии
с ОСТ 37.001.269

Условный код изделия
(для крана КС-45717А-1Р)

Код изготовителя

Код страны

Географическая зона

Х V  N

000000

0 0000000





20-53

Приложение Т

(справочное)

Демонтаж запасного колеса со стойки поддержки стрелы



Порядок демонтажа запасного колеса 19 (рисунок 1.6) шасси, закрепленного на

стойке поддержки стрелы  следующий:

1.  Проверить  давление  воздуха  в  тормозной  системе  шасси.  Давление

воздуха в тормозной системе должно быть не менее 0,5 МПа (5 кгс/см

2

 );

2.  Выключить сцепление;
3.  Включить  пятую  передачу  КПП  двигателя  шасси  (для  полного  останова

вращающихся частей КПП двигателя и бесшумного включения КОМ);

4.  Включить привод насоса выключателем 7 (рисунок 1.8);
5.  Выключить пятую передачу КПП двигателя;
6.  Включить  сцепление  (включение  привода  насоса  контролируется

свечением сигнальной лампы 3 и вращением карданного вала);

7.  Выключить фиксаторы (рисунки 2.2) всех (четырех) выносных опор, для

чего  выдвинуть  на  себя  за  рукоятки  фиксаторов,  повернуть  рукоятки  и
установить их на упоры 11;

8.  При установке крана на втянутые выносные опоры фиксаторы выносных

опор не выключать;

9.  Выдвинуть на себя рукоятку трехходового крана 11 (рисунок 1.9);
10. Перевести рукоятку 6 из нейтрального в нижнее положение и выдвинуть

на полный ход (до упора) все выносные опоры;

11. Вернуть рукоятку 6 в нейтральное положение после полного выдвижения

всех выносных опор крана;

12. Снять с неповоротной части крана подпятники и установить под каждую

гидроопору 4 (рисунок 2.2) крана  по  подпятнику  (рисунок 2.3), а  при
необходимости - деревянные подкладки (раздел 12);

13. Для установки крана на выносные опоры перевести рукоятки 4, 5, 7 и 8 из

нейтрального положения вниз;

14. При  установке  крана  на  выносные  опоры  необходимо  обеспечить

видимый зазор между колесами шасси и основанием площадки, а также
угол наклона крана к горизонту не более 1,5

°;

15. Вернуть рукоятки 4, 5, 7, 8 в нейтральное положение;
16. Зафиксировать  каждый  подпятник  на  штоке  соответствующей  ему

гидроопоры шкворнем 3 (рисунок 2.3);

17. Полностью задвинуть рукоятку трехходового крана 11 (рисунок 1.9);
18. Перевести  рукоятку  переключателя 4 (рисунок 1.8) в  кабине  водителя

шасси в положение включения приборов в кабине крановщика;

19. Перевести лестницу для подъема на неповоротную часть крана в рабочее

положение;

20. Открыть ключом дверь кабины крановщика;
