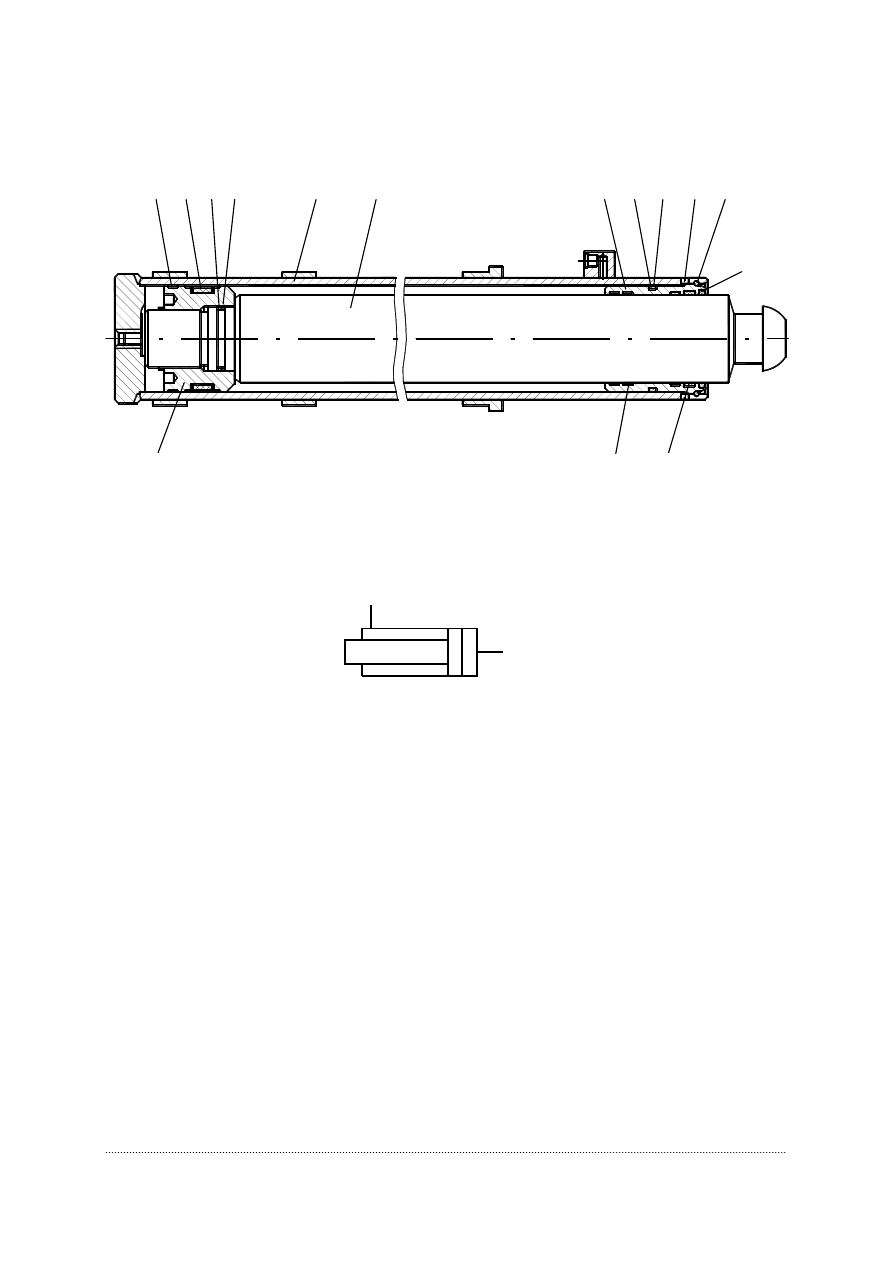

Рисунок 4.9.1 – Гидроцилиндр выдвижения выносной опоры

(КС-45717.31.300-4)

1

Б

Обозначение на принципиальной

гидравлической схеме

1 –
2 –
3 –
4 –
5 –

6, 7, 15 –

8, 14, 17 –

9 –



проушина;
гайка;
кольцо стопорное;
шайба;
кольцо пружинное;
кольца уплотнительные;
манжеты;
крышка;

10 –
11 –
12 –
13 –
16 –
18 –
19 –
20 –

гильза;
проставка;
шток;
поршень;
кольцо защитное;
манжетодержатель;
сегмент;
грязесъемник





А –

Б –

на выдвижение штока
на втягивание штока

Б

А

2

3 4 5 6 7 8 9

10

12 13 14 15

А

16  17

11

18  19

6

20

 4-26

Рисунок 4.9.2 – Гидроцилиндр выдвижения выносной опоры

(ЦГ-63.40х1680.01)

1

Б

Обозначение на принципиальной

гидравлической схеме

1 –
2 –
3 –



поршень;
гильза;
втулка;


4 –
5 –
6 –

винт стопорный;
кольцо пружинное;
шток






А –

Б –



на выдвижение штока
на втягивание штока



Б

А

2

А

3

4

5

6

 4-27



Рисунок 4.10 - Гидроопора

1 –

2, 15 –

3 –

4, 10 –

5 –
6 –
7 –
8 –
9 –

11 –
12 –
13 –
14 –

поршень;
кольца опорно-направляющие;
уплотнение поршневое;
кольца защитные;
кольцо уплотнительное;
корпус;
шток;
втулка направляющая;
кольцо уплотнительное штоковое;
винт стопорный;
кольцо пружинное;
грязесъемник;
уплотнение штоковое



А –

Б –

на выдвижение штока;
на втягивание штока



А

Б

1

2

5

6

3 4

7

8

9



10

12

14

Обозначение на принципиальной

гидравлической схеме

11

13

15

 4-28



Техническая характеристика

Диаметр поршня, мм...............................................................................220
Диаметр штока, мм..................................................................................160
Ход поршня, мм.......................................................................................2000
Давление номинальное, МПа (кгс/см

2

) .................................................16 (160)


Устройство гидроцилиндра КС-45717.63.400-5 показано на рисунке 4.11.1.
Устройство гидроцилиндра Ц-200.200.00.000 показано на рисунке 4.11.2.
При подводе рабочей жидкости в отверстие А происходит выдвижение штока, а

при подводе в отверстие Б - втягивание штока.

4.13 Гидроцилиндры выдвижения (втягивания) секций стрелы

Гидроцилиндры  выдвижения  и  втягивания  секций  телескопической  стрелы,

обозначенные  на  гидравлической  принципиальной  схеме  Ц10  и  Ц11 (рисунок 4.1),
предназначены для выдвижения (втягивания) секций телескопической стрелы.

Техническая характеристика



Ц10

Ц11

Диаметр поршня, мм .................................................................... 125 125
Диаметр штока, мм....................................................................... 100 100
Ход поршня, мм ............................................................................ 6760 7010
Давление номинальное, МПа (кгс/см

2

)....................................... 25 (245)  25 (245)

Усилие на штоке, т.с.



- толкающее......................................................................... 29,1 29,1
- тянущее.............................................................................. 10,5 10,5


Гидроцилиндр  Ц10  выдвигает  вторую  секцию  стрелы  с  пакетом,  состоящим  из

третьей  и  четвертой  секций  стрелы,  а  гидроцилиндр  Ц11  выдвигает  одновременно
третью  и  четвертую  секции.  Причем  выдвижение  третьей  секции  возможно  только
после  полного  выдвижения  второй  секции,  а  втягивание  производится  в  обратном
порядке.

По  устройству  оба  гидроцилиндра  одинаковы  за  исключением  длины  хода

поршня.  В  гидроцилиндрах  штоки 10 (рисунки 4.12 и 4.13) полые  и  закреплены
неподвижно,  а  гильзы 1 при  подаче  давления  рабочей  жидкости  передвигаются
относительно штока, выдвигая или втягивая секции стрелы.

При  подаче  давления  в  поршневую  полость  гидроцилиндра  второй  секции

рабочая  жидкость  выдвигает  шток,  а  рабочая  жидкость  из  штоковой  полости  через
отверстие направляется на слив.

При  подаче  давления  в  штоковую  полость  гидроцилиндра  второй  секции

рабочая жидкость, заполняя штоковую полость, втягивает шток, а рабочая жидкость из
поршневой полости направляется на слив.

Штоковые полости обеих гидроцилиндров соединены последовательно.
Штоковая  полость  гидроцилиндра  второй  секции  соединяется  со  штоковой

полостью гидроцилиндра третьей секции.

Слив  рабочей  жидкости  из  штоковой  полости  гидроцилиндра  третьей  секции

производится  сначала  в  штоковую  полость  гидроцилиндра  второй  секции,  а  из  нее  в
сливной канал гидросистемы крана.
