3-1

3 ОПИСАНИЕ И РАБОТА ПОВОРОТНОЙ ЧАСТИ КРАНА

3.1 Платформа поворотная

Поворотная  платформа  является  основанием  поворотной  части  крана  и

предназначена для установки механизмов и устройств поворотной части крана.

Платформа представляет собой жесткую сварную конструкцию, изготовленную

из низколегированной стали.

Снизу  к  основанию  платформы  приварено  кольцо  для  крепления  опоры

поворотной.

3.2 Противовес

Противовес 1 (рисунок 3.1) предназначен  для  обеспечения  устойчивости  крана

во время работы и представляет собой стальную отливку массой 1850 кг, закреплённую
на конце поворотной платформы под грузовой лебедкой.

3.3 Кожухи

Для  защитного  ограждения  выступающих,  движущихся  частей  и  элементов

электро-  и  гидрооборудования  на  кране  применены  металлические  кожухи,  а  также
капот 5 (рисунок 3.2) из  пластика,  обеспечивающие  быстрый  и  удобный    доступ  к
механизмам  крана  и  элементам  электро-  и  гидрооборудования  для  их  осмотра  и
обслуживания.

3.4 Кабина крановщика

Кабина  крановщика  с  расположенными  внутри  органами  управления  и

приборами является местом управления исполнительными механизмами крана.

Кабина  одноместная,  закрытая,  представляет собой каркасную  конструкцию  из

гнутых,  замкнутых  в  одной  точке  профилей,  которые являются  боковинами  кабины  и
определяют  ее  внешний  вид.  Между  собой  боковины  соединены  прямоугольными
трубами, определяющими ширину кабины.

Кабина  крановщика  установлена  с  левой  стороны  поворотной  платформы  по

ходу крана.

Устройство  кабины  крановщика  обеспечивает  рациональную  рабочую  позу

крановщика  во  время  работы  и  максимальный  комфорт,  соблюдение  микроклимата  и
санитарных норм, а также отвечает требованиям безопасности.



3-2

А

А

1

А - А

2, 3

4, 5, 6

7, 8

А

А

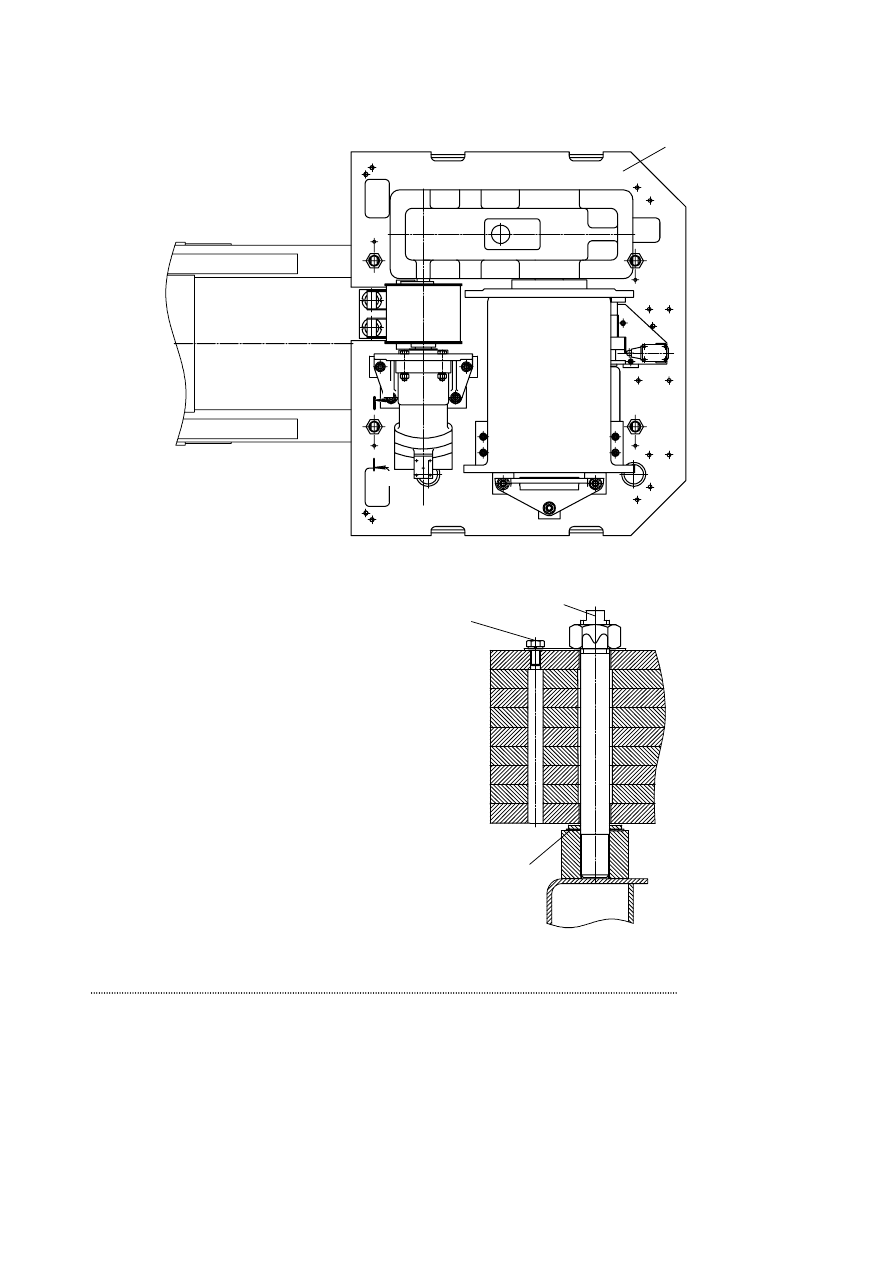

Рисунок 3.1 – Установка противовеса

1 –
2 –
3 –
4 –
5 –
6 –

7, 8 –



противовес;
болт;
шайба;
шпилька
шайба стопорная;
гайка;
шайбы



3-3

А

А

Б

Б

В

В

Г

Г

1

2

3

4

5

17

18

13, 14, 15, 16

21, 22

19
20

23, 24, 25

12

11

6, 7, 8

10

9

6, 7, 8

В - В

Г - Г

Б -Б

А - А

1

2

4

5

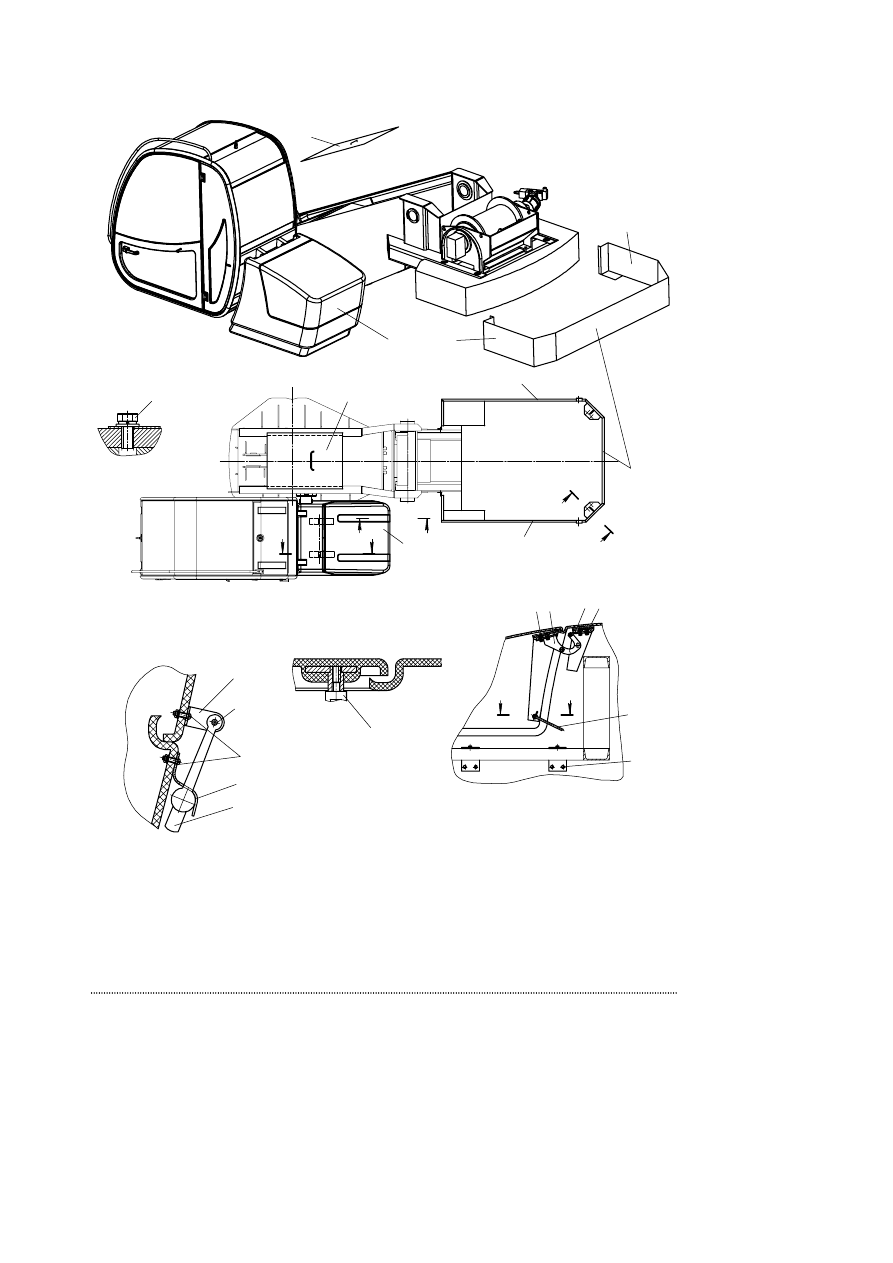

Рисунок 3.2 – Кожухи

1 –
2 –
3 –
4 –
5 –

6, 23 –



крышка;
панель левая;
панель задняя;
панель правая;
капот;
болты;

7, 8, 24, 25 –

9 –

10 –
11 –

12, 17 –

13 –

петля;
стойка;
кронштейн;
винт;
гайка;
шайбы;


14 –

15, 16 –

18 –
19 –
20 –
21 –
22 –

гайка;
шайбы;
ось;
хомут;
застежка;
вилка;
шплинт



3-4



Кабина  имеет  круговой  обзор  рабочей  площадки,  позволяющий  наблюдать  за

крюковой  подвеской,  грузом,  стрелой  и  рабочей  площадкой  в  течение  полного  цикла
работы крана. Площадь остекления кабины составляет 51%. Для остекления передней
части  кабины 1 (рисунок 3.3) применено  гнутое  многослойное  лобовое  стекло 21
(рисунок 3.4), что позволяет обеспечить крановщику обзор во всех зонах работы крана.
В остальных оконных проемах применены закаленные стекла 4, 6, 23.

Все  стекла  установлены  методом  вклейки,  что  повышает  жесткость  кабины  в

целом. Для свободного стекания атмосферных осадков крыша кабины имеет наклон.

Для обеспечения обзорности во всем диапазоне температур кабина оборудована

системой  воздуховодов 25 для  предотвращения  запотевания  и  обледенения  стекол,  а
также  стеклоочистителями 19, 24, управление  которыми  производится  двумя
клавишами 2 и 3 (рисунок 1.10), расположенными слева от щитка приборов.

Спереди в нижней части кабины крановщика установлена фонарь 17, включение

которого выполняется со щитка приборов переключателем 11 (рисунок 1.11).

Дверь 3 (рисунок 3.4) кабины  распашная,  снабжена  с  обеих  сторон  ручками  и

может  фиксироваться  в  закрытом  и  открытом  положениях.  Фиксация  двери
осуществляется дверными замками 8 с двойной фиксацией 7. Дверь кабины выполнена
из гнутого профиля, соединенного трубой-перемычкой.

Для  комфортного  входа  и  выхода  на  кабине  со  стороны  входа  имеются

поручни 15, 16 и на двери поручни 5.

Внутри  кабины  перед  креслом  крановщика 22 размещен  щиток  приборов 18, в

который встроен блок отображения информации ограничителя грузоподъемности.

Под  щитком  приборов  установлен  регулятор 14 (рисунок 1.10) отопительной

установки.

Перед  лобовым  стеклом  с  левой  стороны  от  крановщика  размещен  указатель

угла наклона крана.

Кабина  оборудована  регулируемым  креслом  крановщика 22 (рисунок 3.4).

Эргономичное  кресло  обеспечивает  комфортные  условия  работы.  Кресло  снабжено
подголовником  и  регулировками  положений  всего  кресла,  сидения,  спинки  и
подлокотников.  Амортизация  кресла  регулируется  индивидуально  в  зависимости  от
веса оператора.

В  консолях 9 кресла  крановщика  встроены  рукоятки 20 (джойстики)  с  тросовым

управлением исполнительных механизмов, расположенные в зоне комфорта и доступности
крановщика. Так же в консолях 9 кресла встроены замок зажигания, регулятор управления
отопителем и переключатель подъема-опускания передней части кабины.

Дополнительно  кабина  крановщика  оборудована  светильником,  крючком  для

одежды, таблицами грузоподъемности и смазки крана.

В  качестве  дополнительной  опции  для  достижения  наиболее  комфортных

условий  труда  крановщика  при  работе  с  грузом  на  большой  высоте  на  кране  может
устанавливаться механизм изменения угла положения кабины.

Основанием  механизма  подъёма  кабины  служит  кронштейн 1 (рисунок 3.5), к

которому крепится задняя часть кабины с помощью пальцев 5 и 8 через проушины 13.
Изменение  угла  выполняетсяи  гидроцилиндром 3, корпус  которого  соединён  с
помощью  пальца 11 с  кронштейном 2, а  шток  этого  гидроцилиндра  соединён  с
помощью пальца 11 с кронштейном 15 в нижней части кабины.

Применение  механизма  позволяет  поднять  переднюю  часть  кабины  на  угол

до 28 градусов  от  горизонтали.  Угол  подъема  выбирается  крановщиком
непосредственно во время работы крана.
