Автоматический ограничитель грузоподъемности MS-200 для крана SR-700LS - часть 13

- 46 -

 3)

Попытка закрыть окно без нажатия кнопки ввода вызывает следующий экран.

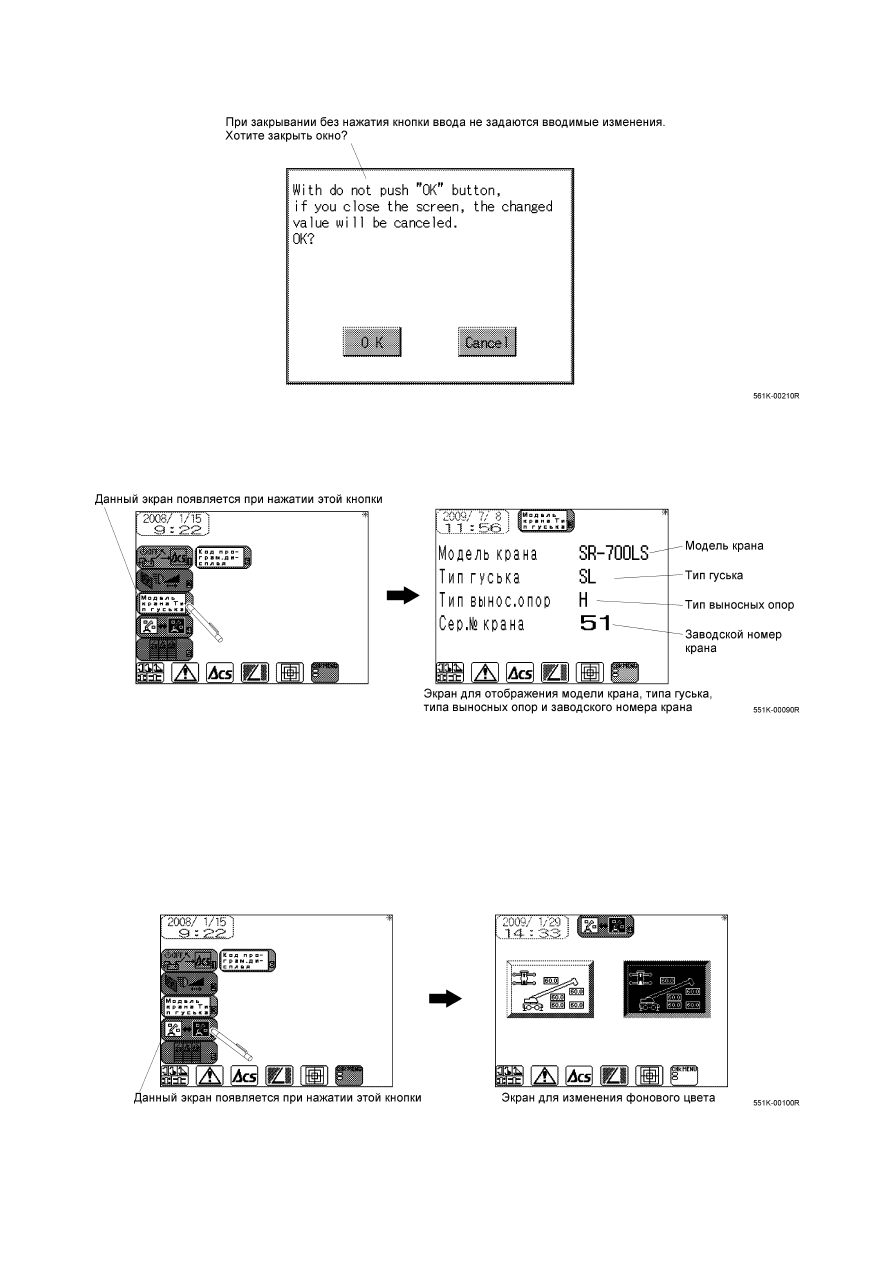

 (4) Экран отображения модели крана, типа гуська, типа выносных опор и заводского номера крана.


 На данном экране отображаются модель крана, тип гуська, тип выносных опор и заводской номер крана.

 (5) Экран изменения фонового цвета


 Когда прожектор работы крана выключен, фоновый цвет обычно белый. При включении прожектора крана

он становится черным.



 На  данном  экране  можно  выбрать  черный  фоновый  цвет  независимо  от  включения/выключения

прожектора.

 1)

Вызывают экран изменения фонового цвета экрана.

- 47 -

 2)

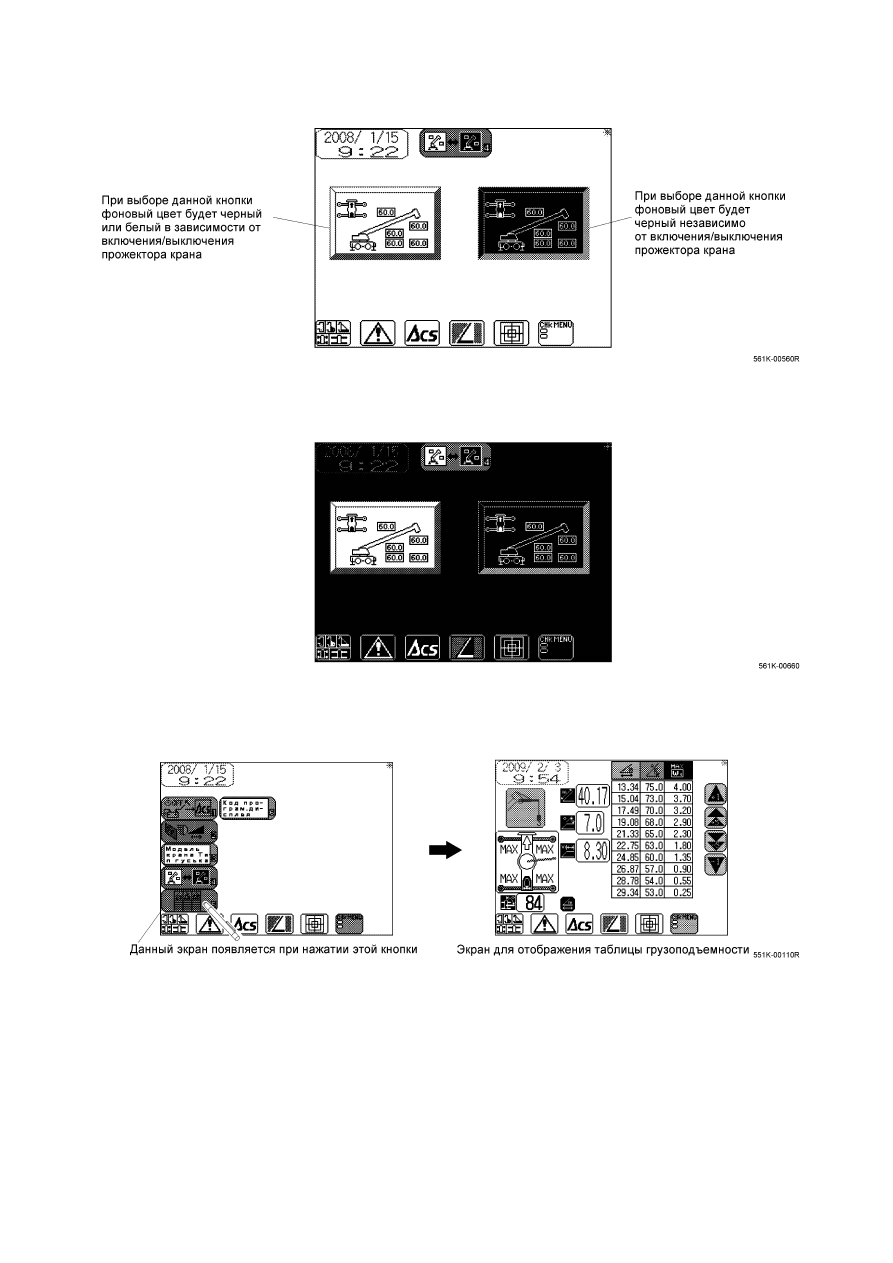

На появившемся экране выбирают фоновый цвет.

 3)

При выборе постоянного черного фонового цвета экран выглядит следующим образом.

 (6) Экран отображения таблицы грузоподъемности
 1)

Вызывают экран отображения таблицы грузоподъемности

- 48 -

 2)

Описание элементов на экране

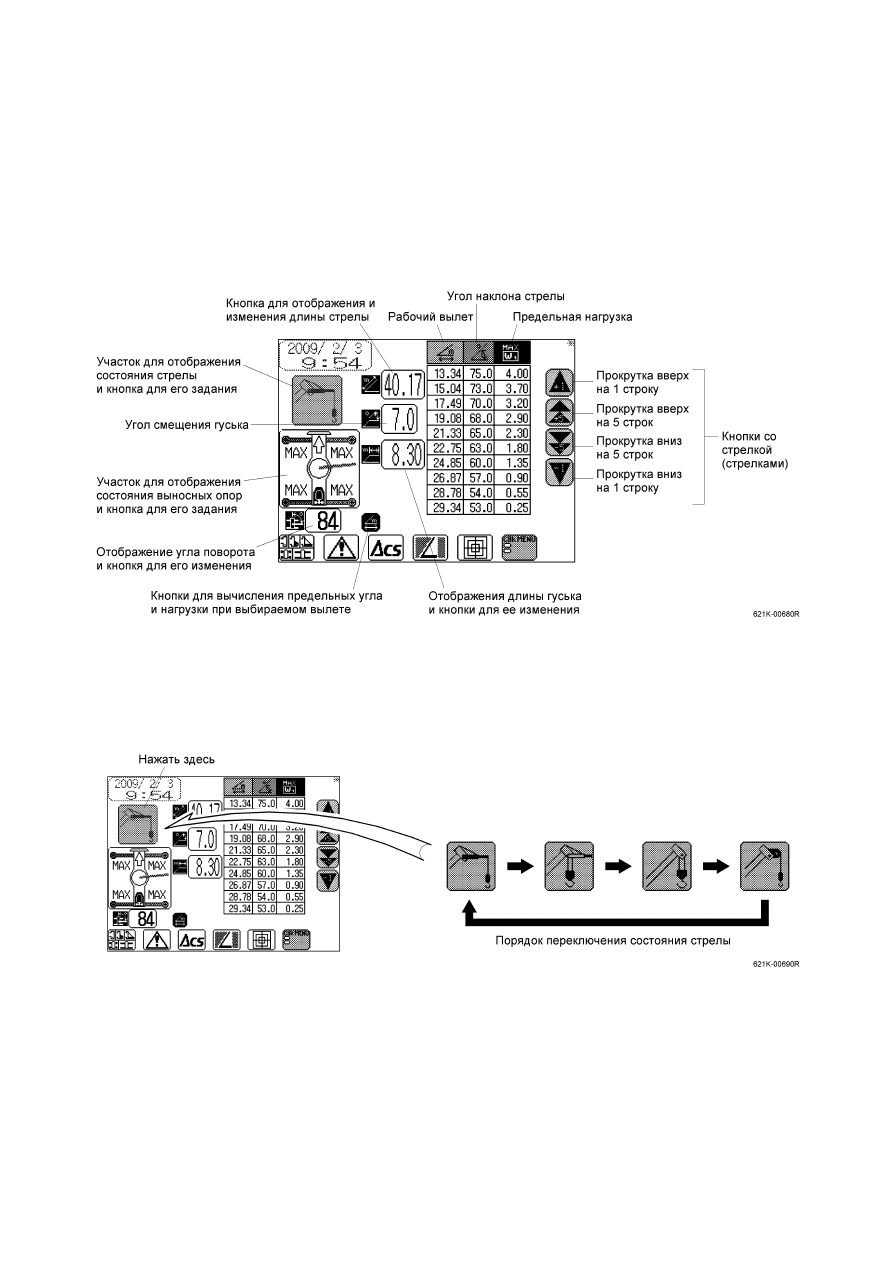

 Ниже приведен рисунок экрана с отображением таблицы грузоподъемности. На этом рисунке в участке

отображения состояния стрелы показано состояние для работы гуськом.



 На этом экране показана таблица грузоподъемности, соответствующая выбранному рабочему состоянию

крана.



 В случае невозможности помещения таблица на одном экране справа от таблицы появляются кнопки со

стрелкой (стрелками).



 Эти кнопки показываются не постоянно, а только тогда, когда они действуют.

 3)

Изменение состояния стрелы



 Изменение состояния стрелы производят путем нажатия соответствующей кнопки в верхней левой части

экрана.



 При изменении состояния стрелы показывается грузоподъемность, соответствующая новому состоянию.

- 49 -

 4)

Изменение состояния выносных опор



  Вызывают экран для изменения состояния выносных опор путем нажатия соответствующей кнопки в

левой части экрана.

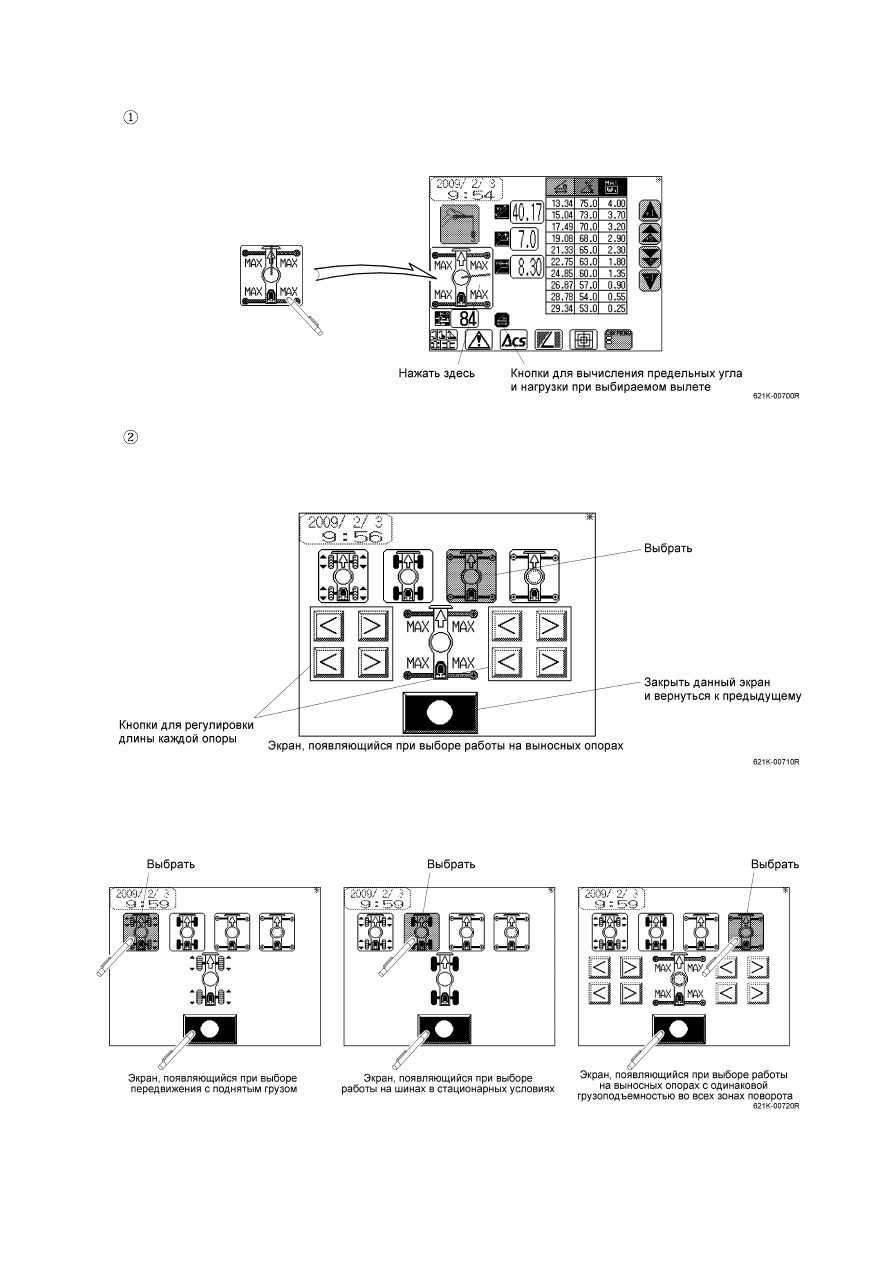

  Экран для изменения состояния выносных опор

 •

Когда  выбрана  работа  на  выносных  опорах,  в  нижней  части  экрана  появляются  кнопки  для  задания
длины каждой опоры.

 •

Когда  выбрана  работа  на  шинах  в  стационарных  условиях  или  передвижение  с  поднятым  грузом,
система переключается на соответствующий режим и дисплей возвращается к предыдущему экрану.
