 (3) Индикация при запуске


 Содержание  индикации  при  запуске  изменяется  следующим  образом  без  воздействия  со  стороны

машиниста.

 1)

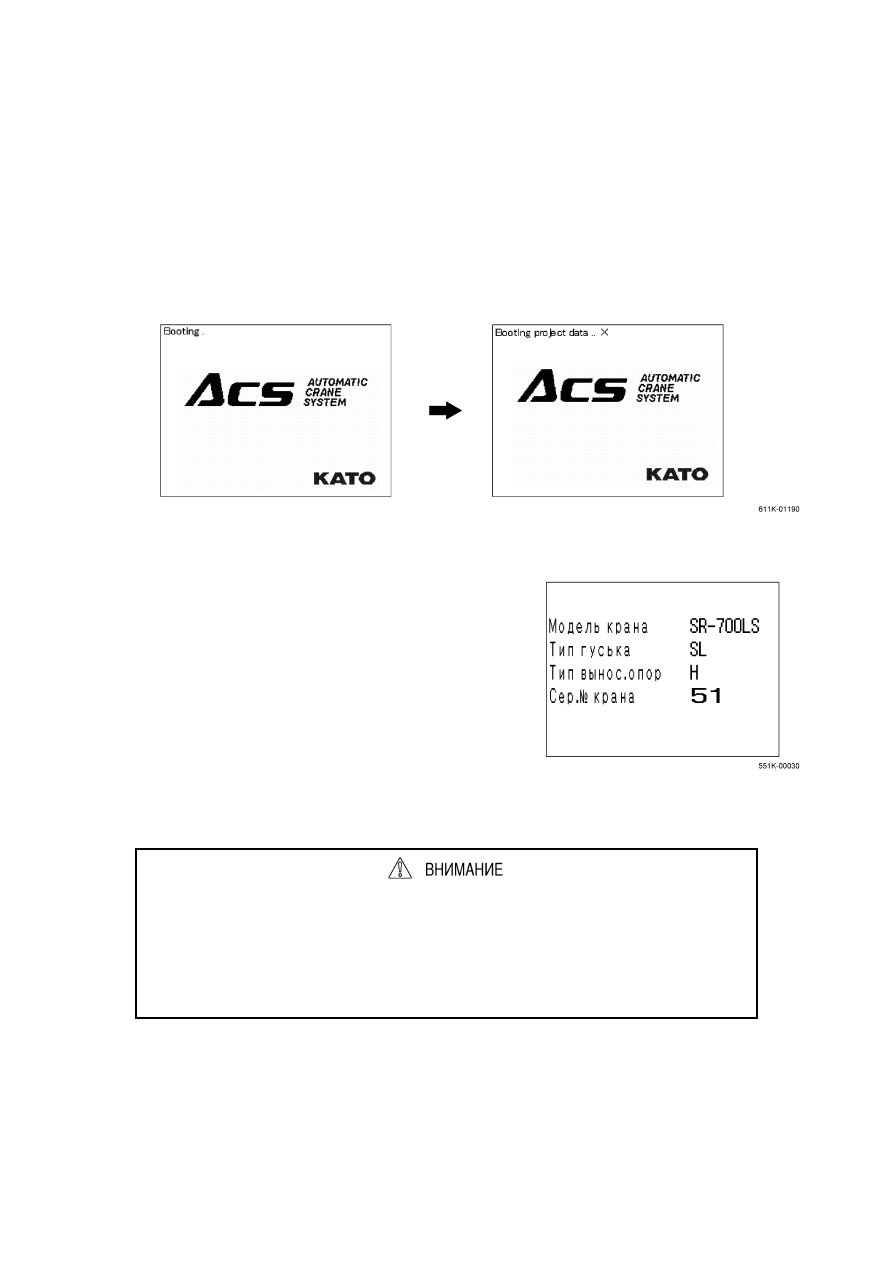

Экран ACS КАТО



 В  верхнем  левом  углу  «экрана ACS» KATO в  начале  появляется  сообщение «Booting», затем «Booting

project data.. Х» с вращающейся буквой Х.



 Пока  на  дисплее  показывается  данный  экран,  идет  инициализация  установок, необходимая  для

нормального действия программы.



 Данный процесс занимает примерно 10 сек.

 2)

Экран проверки модели крана



 Когда  появляется  экран  для  проверки  модели  крана,

убеждаются  в  совпадении  указанной  модели  крана  с
действительной.

4-2-1  Экран задания рабочего состояния

 (621K-0002-0R)

•  При  появлении  «экрана  задания  рабочего  состояния»  крановая  работа  автоматически

останавливается.  Перед  тем  как  начать  крановую  работу  следует  задать  рабочее
положение.

•  Из  кнопок  переключения  экранов  только  кнопки  для  вызова  «экрана ACS» и  «экрана

меню проверки» показываются на «экране задания рабочего состояния».

(621K-0003-0R)

- 19 -

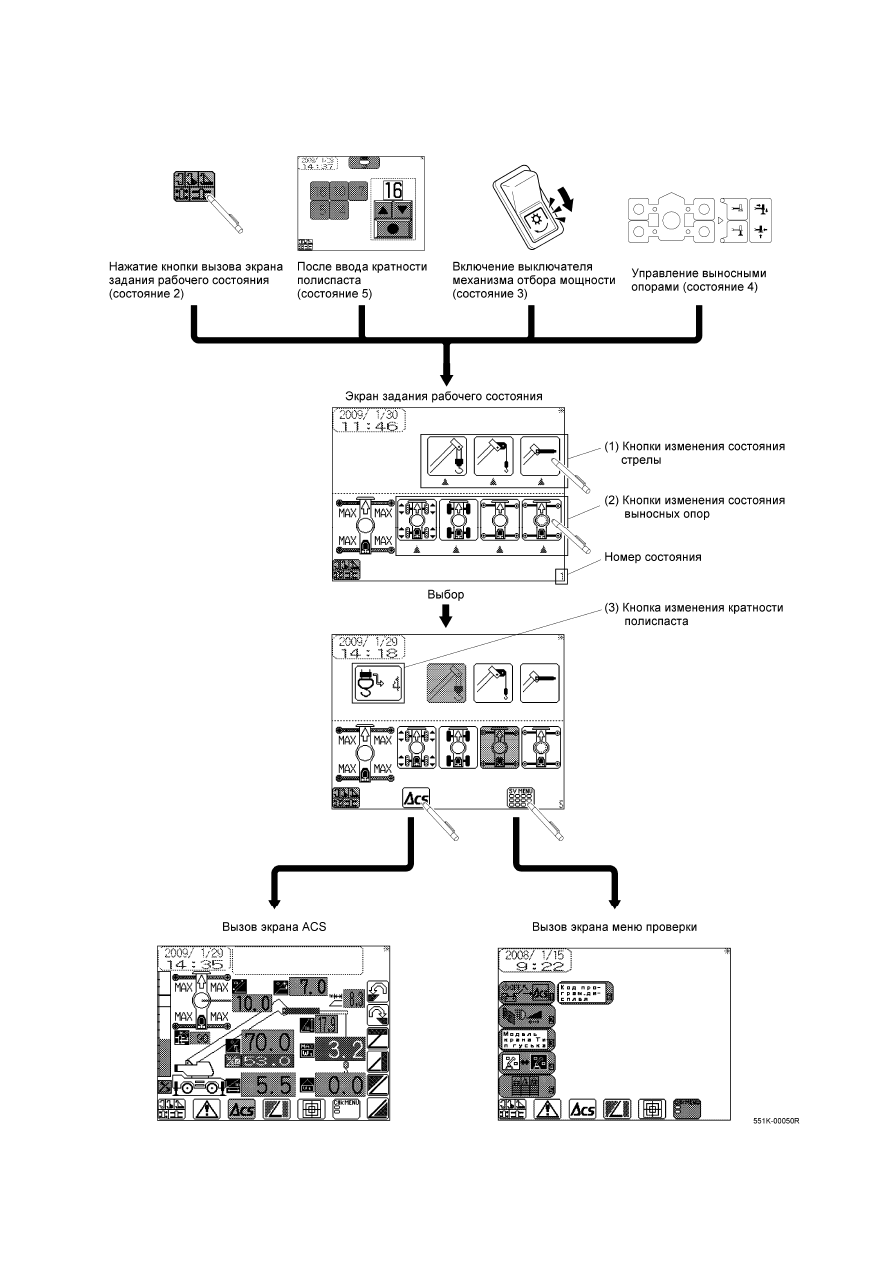

Экран задания рабочего состояния появляется в следующих случаях.
Для выбора или изменения рабочего состояния нажимают соответствующую кнопку на экране пальцем.

- 20 -

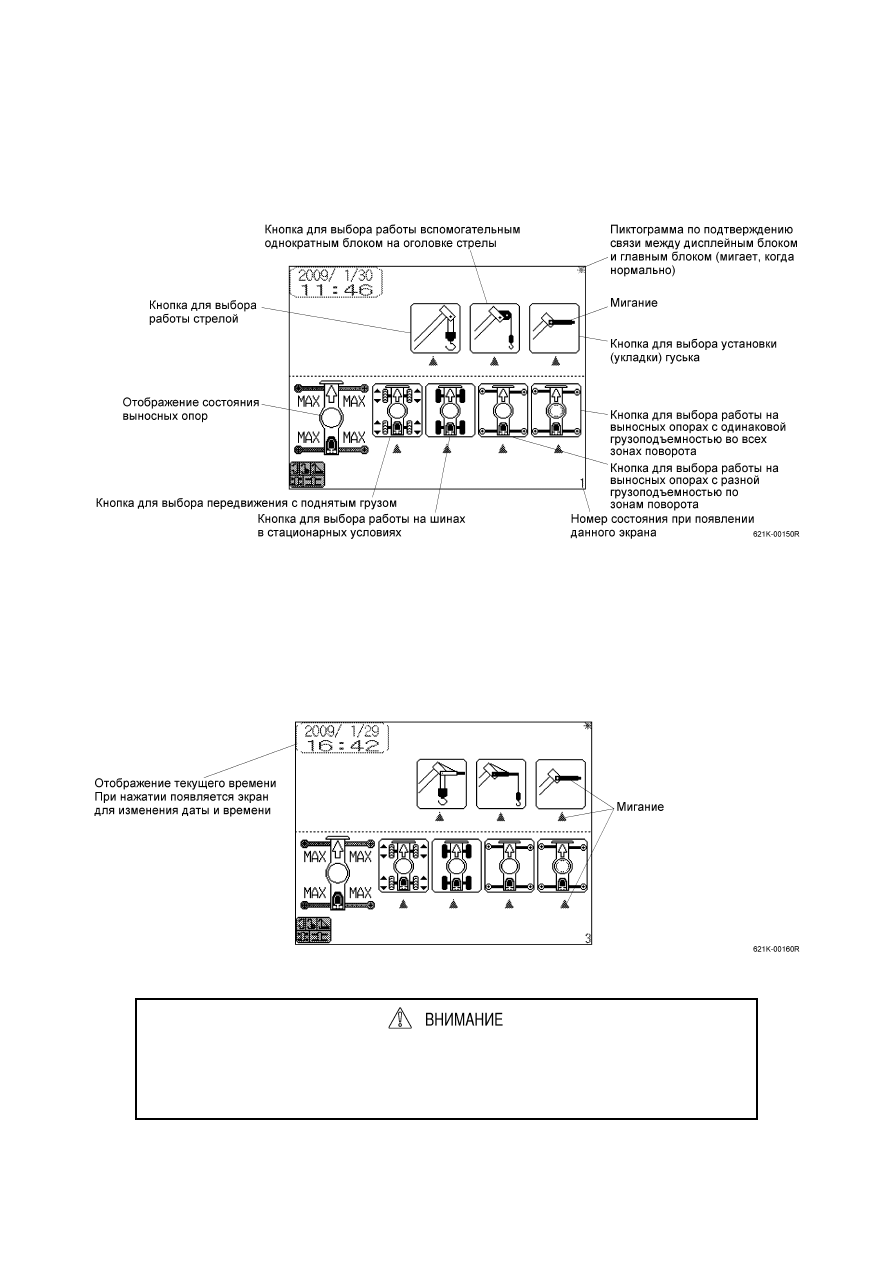

•  Экран задания рабочего состояния, когда детекторы угла и длины гуська не подключены к соединительному

блоку  на  оголовке стрелы.  В  этом  состоянии  для  состояния  стрелы  можно  выбирать  «работу  стрелой»,
«работу вспомогательным одноканатным блоком» и «установку гуська».

  Когда  выбрана  «работа  на  выносных  опорах»,  на  участке  отображения  состояния  выносных  опор

показывается текущее состояние выносных опор.

•  Экран  задания  рабочего  состояния,  когда  детекторы  угла  и  длины  гуська  подключены  к  соединительному

блоку  на  оголовке  стрелы.  В  этом  состоянии  для  стрелы  можно  выбирать  «работу  стрелой  с  гуськом»,
«работу гуськом» и «установку гуська».

  Когда выбрана «работа на выносных опорах, в секторе отображения состояния выносных опор показывается

текущее состояние выносных опорах.

До задания состояния стрелы и состояния выносных опор на участке отображения кнопок
переключения  экранов,  расположенном  в  нижней  части  экрана,  показывается  только
кнопка для вызова экрана задания рабочего состояния.

(521K-0001-0R)

- 21 -

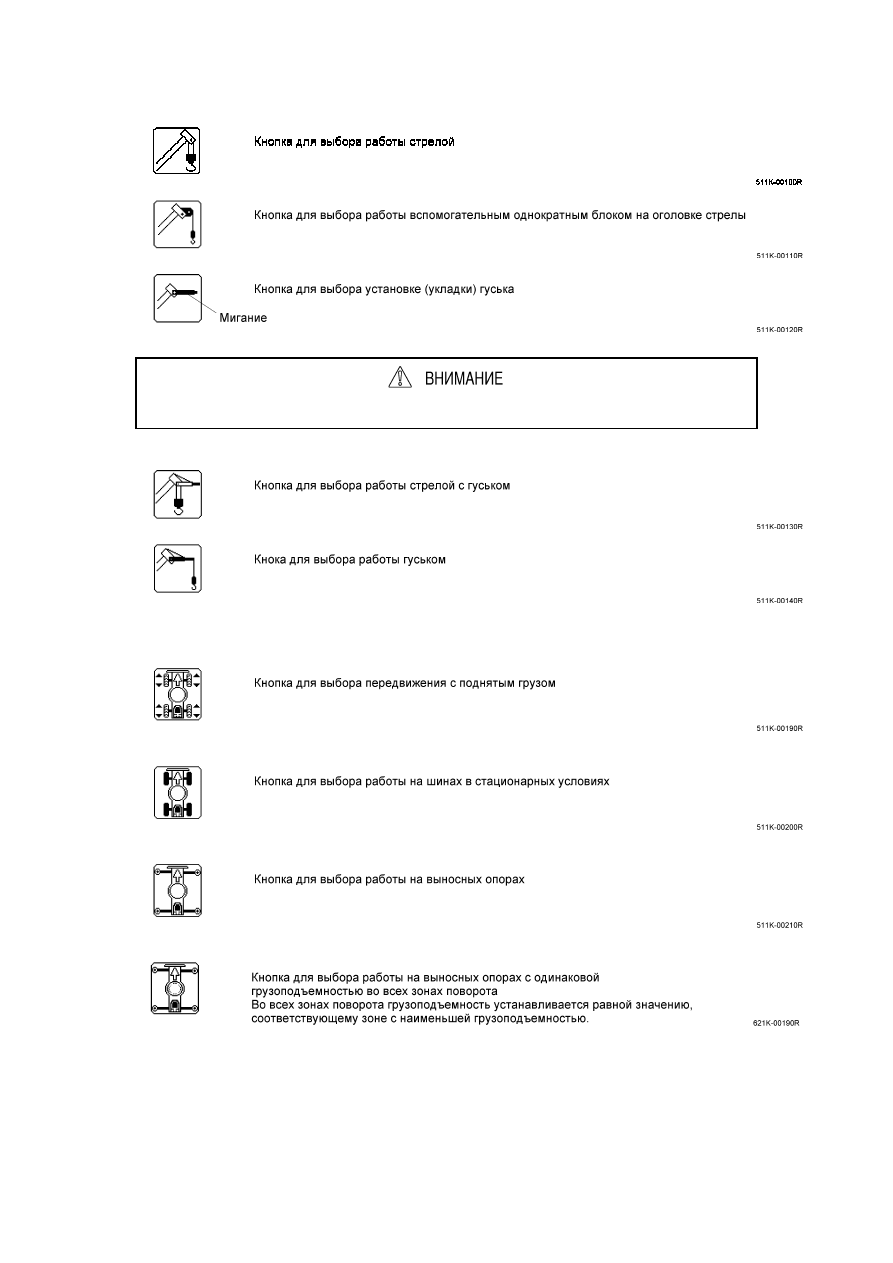

 (1) Кнопки изменения состояния стрелы

При выборе установки гуська невозможно выполнять крановую работу.

(611K-0011-0R)

 (2) Кнопки для изменения состояния выносных опор
