Требования к рабочей площадке

До  начала  работ,  при  необходимости,  подготовьте  рабочую  площадку.  Рабочей  площадкой  является  место  установки  крана  на  объекте  работ,

обеспечивающее  размещение  крана  и  использование  его  по  назначению.  От  правильной  установки  крана  на  рабочей  площадке  зависит

производительность и безопасность труда. Размеры площадки для установки крана, без учета других машин, должны быть не менее 7,0Х14,0 м. Рабочая

площадка,  на  которой  работает  кран,  должна  быть  ровной  и  выдерживать  нагрузку  от  колес  и  опор.  Уклон  площадки  не  должен  превышать  3°

(допускается  планировать  площадку  путем  снятия  неровностей  грунта  в  месте  стоянки  колес  или  установки  подпятников  выносных  опор).  Если  грунт

слабый, то на площадке укладывают бетонные плиты. Площадка в местах установки подпятников и инвентарных подкладок не должна иметь пустот и

неровностей. В зимнее время с площадки удалите рыхлый снег, куски льда и мерзлой земли. На площадке не должны находиться посторонние предметы.

При работе со штатными инвентарными подкладками удельное давление на грунт может достигать 9,2 кг/см

2

Плотный  грунт  с  несущей  способностью  (допустимой  удельной  нагрузкой)  более  15,4  кгс/см

позволяет  работу  крана  на  выносных  опорах  с

использованием только подпятников выносных опор.

Во всех других случаях, когда несущая способность грунта рабочей площадки менее 15,4 кгс/см

2

, необходимо уплотнение грунта и использование

подкладок под подпятниками.

Работа  крана  с  номинальными  грузами  до  10,0  т,  согласно  грузовой  характеристики,  без  установки  подкладок  под  подпятники  выносных  опор

разрешается только на площадке с бетонным или другим искусственным покрытием, допускающим удельное давление не менее 20,0 кгс/см

2

.

Несущую  способность  грунта  (допустимую  удельную  нагрузку)  должен  определять  работник,  ответственный  за  безопасное  производство  работ

грузоподъемными кранами, например, с помощью плотномера-ударника ДорНИИ.

Несущая способность отдельных грунтов приведена в таблице 1.

При слабом грунте необходимо произвести его усиление подсыпкой сухого песка, щебня, гравия.

С целью увеличения опорных поверхностей выносных опор под подпятники рекомендуется подкладывать инвентарные подкладки. Инвентарные

подкладки изготавливают из березовых или буковых брусьев.

Размеры  подкладок  следует  выбирать  по  таблице  2  в  зависимости  от  свойств  и  состояния  грунта  на  рабочей  площадке,  представленных  в

таблице 1.

При установке крана на грунт с несущей способностью грунтов (допускаемой удельной нагрузкой на грунты) менее требуемого, указанного выше,

необходимо  вместо  штатных  деревянных  инвентарных  подкладок  №3  применять  подкладки  №1  или  2  (Таблица  2)  или  подкладки  с  размерами,

определяемыми расчетным путем.

Для работы на грунтах с несущей способностью грунтов (допускаемой удельной нагрузкой на грунты) 0,2-0,25 МПа (2,0-2,5) кгс/см

2



при установке

крана необходимо использовать подпятники, устанавливаемые  на инвентарные подкладки и на шпальные клетки из брусьев, со следующими размерами,

мм:

-

верхний ряд состоит из четырех брусьев 100х200х1200;

-

нижний ряд состоит не менее, чем из шести брусьев 100х200х1200.

Материал брусьев по прочности должен быть не менее прочности дерева хвойных пород.

На  скользкой  площадке  (мокрой,  обледенелой  и  т.п.)  необходимо  обколоть  лед,  подсыпать  сухой  песок  в  местах  установки  подпятников  и

подкладок.








Таблица 1 -Таблица выбора подкладок

Грунты

Несущая способность грунтов

(допускаемая удельная нагрузка

на грунты), МПа (кгс/см

2

Номер

подкладки



Кол-во

пески пылеватые, супески, суглинки

0,2-0,25 (2,0-2,5)

слабая мокрая глина рыхлый песок, пашня

0,3-0,5 (3,0-5,0)

крупный слежавшийся песок, влажная глина

0,6-0,8 (6,0-8,0)

плотная глина

0,8-1,2 (8,0-12,0)

мергель

1,0-1,5 (10,0-15,0)



Таблица 2 - Размеры подкладок

Номер подкладки

Размеры

Брус, поз. 4

Брус, поз. 5



а, мм

h

, мм

1

1200

120

30х150х1200

60Х150Х1200

2

900

120

30х150х900

60Х150Х900

3

800

120

30х160х800

60Х160Х800

700

120

30Х175Х700

60Х175Х700



ВНИМАНИЕ! ГРУНТ НЕ ДОЛЖЕН ПРОСЕДАТЬ ПОД ОПОРАМИ ВО ВРЕМЯ РАБОТЫ!

Кран  укомплектован  инвентарными подкладками с размерами 580Х750Х80  – 4 шт. Материал:  Брус (Рисунок 12, поз. 4), береза, сорт 2 ГОСТ 2695-83,

20Х145Х750 и брус (поз. 5) береза, сорт 2 ГОСТ 2695-83, 40Х150Х580




Положение крана и органов управления краном перед работой

Перед работой кран может находиться в одном из двух исходных положений: транспортное и развернутое.

Транспортное:
            -

все незакрепленные части должны быть надежно прикреплены к крану;

            -

подпятники выносных опор размещены и надежно закреплены на штатных местах;

            -

кран не вывешен на опорах;

-

двигатель работает;

-

клавиша включения 9 (Рисунок 1) коробки отбора мощности в кабине водителя выключен;

-

рычаг переключения коробки передач шасси в кабине водителя - в нейтральном положении;

-

коробка отбора мощности - выключена;

-

включен стояночный тормоз шасси;

-

давление в шинах колес шасси соответствует требованиям РЭ шасси;

-

рулевое колесо установлено в среднее положение свободного хода;

-

датчики температуры охлаждающей жидкости и температуры масла двигателя подключены к приборам в кабине водителя;

-

рукоятка 6 (Рисунок 3) переключения потока рабочей жидкости в положении «на себя»;

-

выключатель стартера и приборов 7 (Рисунок 2) в положении «0» (выключено питание приборов крановой установки);

-

переключатель 5 (Рисунок 2) режимов работы отопительной установки в положении «выключено»;

-

стрела находится над кабиной водителя и опирается на стойку;

-

кран заправлен топливом, маслами, рабочей и охлаждающей жидкостями, укомплектован ЗИП;

-

крюковая подвеска закреплена за чалку переднего бампера шасси и грузовой канат натянут.





Развернутое:
            -

двигатель работает;

-

кран вывешен на опорах;

-

включен стояночный тормоз шасси;

            -

рычаг переключения передач – в нейтральном положении;





ДЛЯ КРАНОВ СЕРИИ КС-55713-4В; КС-55713-5В :

            -

рычаг переключения передач – в положений наивысшая передача (с 5 по 8 передачу).

            -

в делителе коробки передач включена низшая передача.

            -

раздаточная коробка - в нейтральном положений.





ДЛЯ КРАНА СЕРИИ КС-55713-3В

            -

раздаточная коробка в нейтральном положении.

            -

в коробке передач включена четвертая передача

            -

коробка дополнительного отбора мощности включена краном 30 (рисунок 1а)


                          -

коробка отбора мощности включена клавишей включения 7 (Рисунок 1);

             -

рукоятка 6 (Рисунок 3) переключения потока рабочей жидкости в положении «на себя»;

-

выключатель стартера и приборов 7 (Рисунок 2) в положении «I» (включено питание приборов крановой установки);

-

переключатель 5 (Рисунок 2) режимов работы отопительной установки в положении «выключено»;

-

стрела находится в рабочей зоне;

-

давление в шинах колес шасси соответствует требованиям РЭ шасси;

-

рулевое колесо установлено в среднее положение свободного хода;





-

кран заправлен топливом, маслами, рабочей и охлаждающей жидкостями, укомплектован ЗИП.



1

10

6

5

4

3

Блоки



контрольных



ламп

в



тормозной



Указатель





2

9

FU2

А

1-

К

1

реле

А

1-

К

36

реле

8

11

HL1



А

6-SA

7

К

5

Блоки



контрольных



ламп





1 –

сигнальная лампа включенного состояния привода насоса; 2 – кнопка дистанционного выключателя аккумуляторных батарей; 3 –

выключатель аварийной сигнализации; 4 – спидометр; 5 –тахометр;    6 – комбинация приборов; 7 – клавиша включения коробки отбора

мощности; 8 – реле запуска двигателя шасси; 9, 11 –реле аварийного останова двигателя; 10 – блок предохранителей 111.3722.



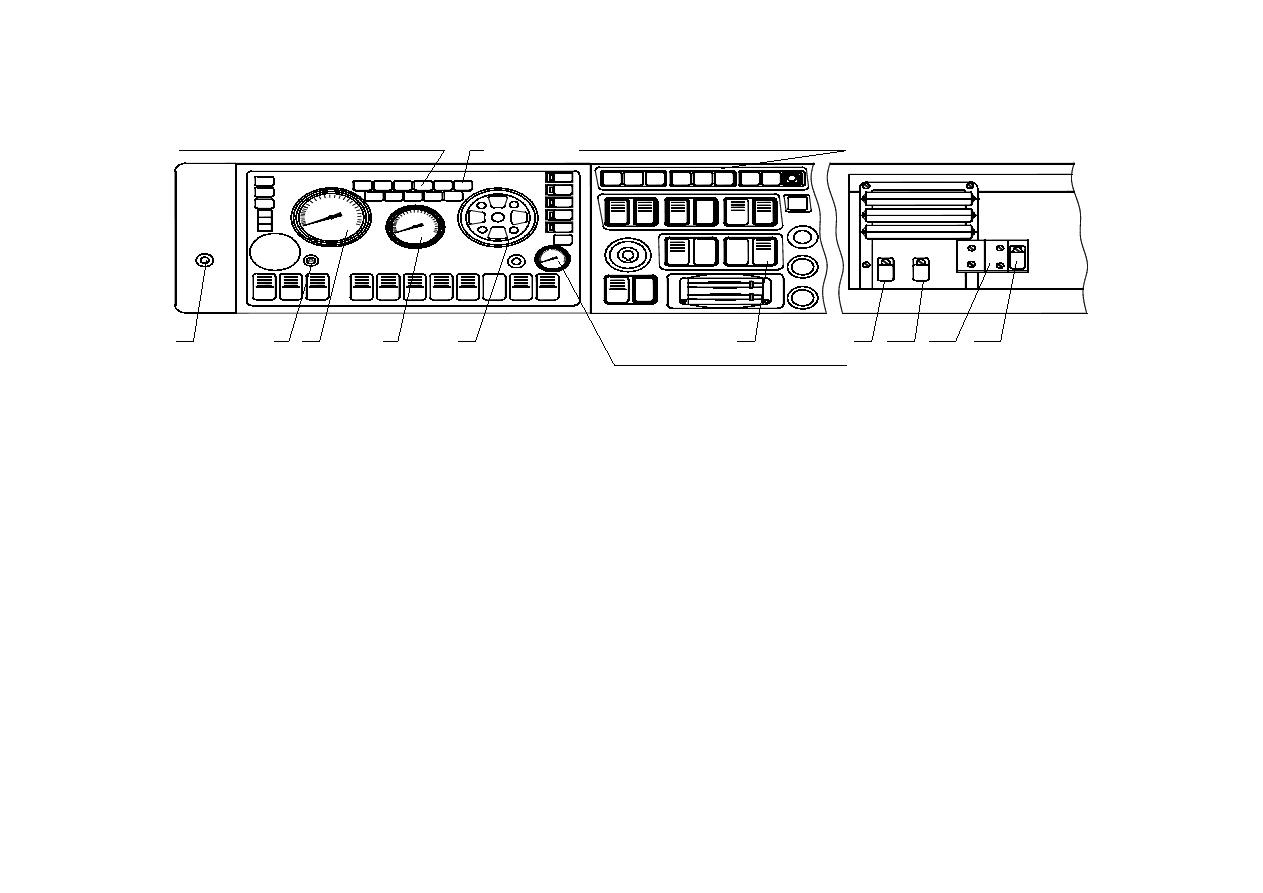

Рисунок 1 – Органы управления и приборы в кабине водителя КС-55713-1В; КС-55713-4В; КС-55713-5В.
