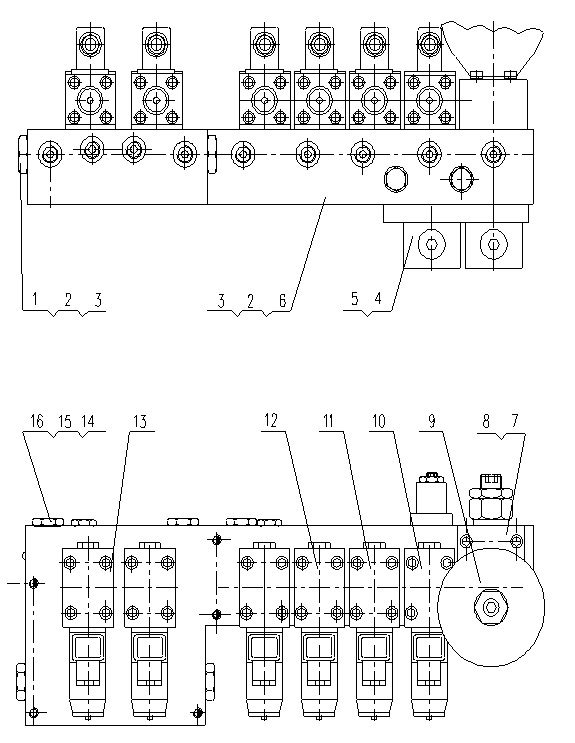

Клапан с пилотным управлением автокрана QY50KS

№ п/п	Код детали	Название		Количество	Примечание
1	——		Челночный клапан	2	DQKZF.01
2	——	O19x2.65	О-образное кольцо 19x2.65	3	GB3452.1-82
3	——	O15x1.8	О-образное кольцо 15x1.8	3	GB3452.1-82
4	——		Регулирующий клапан тормоза	2	DQKZF.02
5	——	O15x2.65	О-образное кольцо 15x2.65	2	GB3452.1-82
6	——		Редукционный клапан	1	CJF1
7	——		Предохранительный клапан	1	DQKZF.03
8	801100031	O16x2.4	О-образное кольцо 16x2.4	1	GB1235-76
9	——		Энергоаккумулятор	1	0531600603
10	——		Электромагнитный переключательный клапан	1	DHI-0631/2-24DC
11	——		Электромагнитный переключательный клапан	1	DHI-0631/2/A-24DC
12	——		Электромагнитный переключательный клапан	2	4WE6Y6X/EG24NZ4
13	——		Электромагнитный переключательный клапан	2	4WE6D6X/EG24NZ4
14	——		Обратный клапан	5	SO-K08L.01
15	801100147	O18x2.4	О-образное кольцо 18x2.4	5	GB1235-76
16	801100160	O24x2.4	О-образное кольцо 24x2.4	5	GB1235-76

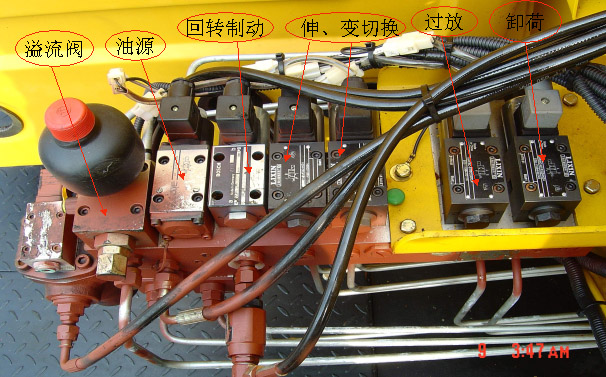

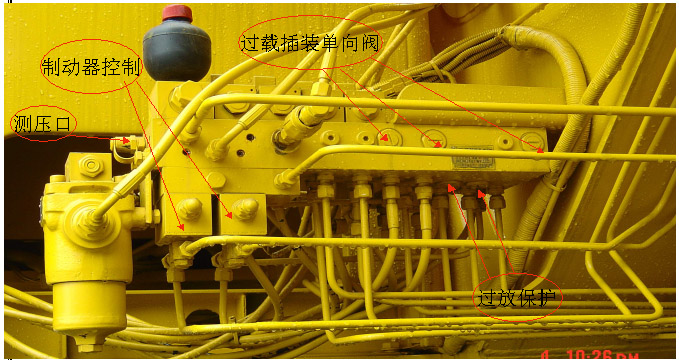

Обеспечение подачи масла, необходимого для осуществления переключения блока клапанов крановой установки, включения тормоза механизма подъема, включения тормоза механизма поворота, безопасной разгрузки, функционирования устройства защиты от уменьшения 3 оставшихся витков каната.

21.2 Разборка и сборка

Как правило, следует заменить данные детали новыми.

При установке сальников на шток клапана, следует установить их с обоих концов, не допускается прохождение сальников через канавку штока клапана.

В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей мелкозернистой наждачной бумагой или абразивным мелкозернистым бруском.

При вставлении штока клапана, поршня и другие элементы в корпус клапана, в первую очередь нанесите гидравлическое масло, обратите внимание на предотвращение вращения.

После вставления штока клапана, поршня и другие элементы в корпус клапана, проверьте гибкость работы.
