Балансировочный клапан механизма подъема автокрана QY50KS

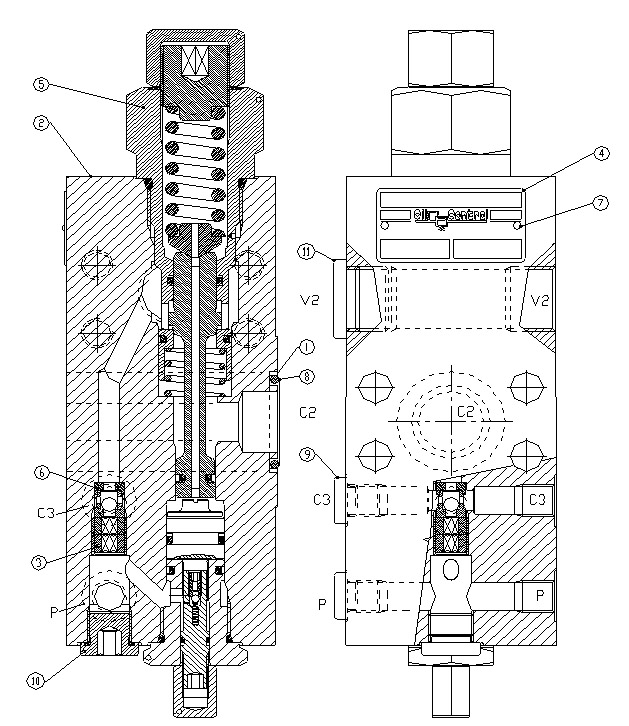

№ п/п	Код детали	Название	Количество	Примечание
1	——	Комплект уплотнений	1
2	——	Корпус клапана	1
3	——	Блок челночных клапанов	2
4	——	Комплект заводских табличек	1
5	——	Блок золотников основных клапанов	1
6	——	Блок челночных клапанов	1
7	——	Комплект заводских табличек	2
8	——	Комплект уплотнений	1
9	——	Пробка	2
10	——	Пробка	1
11	——	Пробка	1

Предотвращение потери контроля за частотой вращения гидромотора под действием веса поднимаемого груза (предотвращение превышения допустимой частоты вращения гидромотора при подаче масла).

При выполнении операции отпускания гидромотором, гидравлическое масло выходит из секции опускания и поступает в гидромотор, в то же время масло проходит через дроссельную пробку, управляющее давление действует на поршень балансировочного клапана.

Когда давление превышает натяжение пружины, поршень перемещается вверх, гидравлическое масло проходит через маслоподводящее отверстие (C2) и поступает в маслоподводящее отверстие (V2), чтобы поддерживать давление, вызванное нагрузкой, в то же время уменьшить нагрузку.

17.2 Разборка и сборка

Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.

Проверьте наличие/отсутствие засорения дроссельной пробки.

В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей мелкозернистой наждачной бумагой или абразивным мелкозернистым бруском.

При вставлении штока клапана, поршня и другие элементы в корпус клапана, в первую очередь нанесите гидравлическое масло, обратите внимание на предотвращение вращения.

После вставления штока клапана, поршня и другие элементы в корпус клапана, проверьте гибкость работы.
