КРАН МОНТАЖНЫЙ СТРЕЛОВОЙ РЕЛЬСОВЫЙ СКР-3500ЭП1 (технические характеристики)

КРАН МОНТАЖНЫЙ СТРЕЛОВОЙ РЕЛЬСОВЫЙ СКР-3500ЭП1 (технические характеристики)
описание и технические характеристики

Максимальная грузоподъёмность основного крюка – 95 тонн
Максимальная грузоподъемность вспомогательного крюка – 15 тонн
Максимальная высота подъема основного крюка H2 – 95,8 м
Максимальная высота подъема вспомогательного крюка H1 - 99,8 м
Максимальный вылет основного крюка L2 – 48 м
Максимальный вылет вспомогательного крюка L1 - 54,6 м
Максимальная высота подъема основного крюка H3 при максимальном вылете - 63 м
Максимальная высота подъема вспомогательного крюка H4 при максимальном вылете - 58,7 м
Вылет основного крюка L4 при максимальной высоте подъема – 19 м
Вылет вспомогательного крюка L3 при максимальной высоте подъема – 26,9 м
Скорость подъема максимального груза основным крюком – 0,33 … 4,4 м/мин
Скорость подъема максимального груза вспомогательным крюком – 2,6 … 19,5 м/мин
Режим работы – А3
Скорость передвижения крана – 11,9 м/мин
Частота вращения крана – 0,2 … 0,08 об/мин
Глубина опускания – 5 м
Колея крана S – 15,094 м
Род тока – переменный
Напряжение – 380В
Суммарная установленная мощность электродвигателей – 420 кВт
Масса крана – 580 тонн

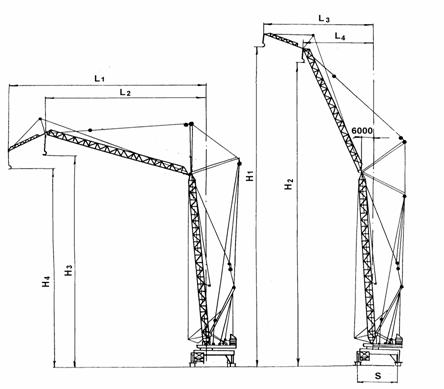

Габаритный чертеж крана СКР-3500ЭП1

КРАН МОНТАЖНЫЙ СТРЕЛОВОЙ РЕЛЬСОВЫЙ СКР-3500АЭС (технические характеристики)
описание и технические характеристики

Максимальная грузоподъёмность основного крюка – 160 тонн
Максимальная грузоподъемность вспомогательного крюка – 32 тонн
Максимальная высота подъема основного крюка H2 – 95,8 м
Максимальная высота подъема вспомогательного крюка H1 - 99,8 м
Максимальный вылет основного крюка L2 – 48 м
Максимальный вылет вспомогательного крюка L1 - 54,6 м
Максимальная высота подъема основного крюка H3 при максимальном вылете - 63 м
Максимальная высота подъема вспомогательного крюка H4 при максимальном вылете - 58,7 м
Вылет основного крюка L4 при максимальной высоте подъема – 19 м
Вылет вспомогательного крюка L3 при максимальной высоте подъема – 26,9 м
Скорость подъема максимального груза основным крюком – 0,33 … 4,4 м/мин
Скорость подъема максимального груза вспомогательным крюком – 2,6 … 19,5 м/мин
Режим работы – А3
Скорость передвижения крана – 11,9 м/мин
Частота вращения крана – 0,2 … 0,08 об/мин
Глубина опускания – 5 м
Колея крана S – 15,094 м
Род тока – переменный
Напряжение – 380В
Суммарная установленная мощность электродвигателей – 420 кВт
Масса крана – 580 тонн

Габаритный чертеж крана СКР-3500АЭС

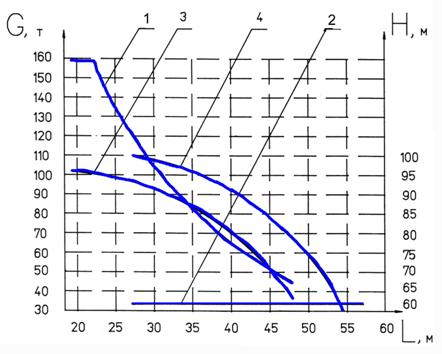

Графики грузоподъемности и высоты подъема крюков крана монтажного стрелового рельсового СКР-3500ЭМ:
1 – кривая грузоподъемности основного подъема; 2 – кривая грузоподъемности вспомогательного подъема; 3 – кривая высоты подъема основного крюка; 4 – кривая высоты подъема вспомогательного крюка.
