Насос ручной автомобильного крана КС-45717-1
Ручной насос (рисунок 4.21) предназначен для снятия крана с выносных
опор при выходе из строя насоса или двигателя шасси.
Техническая характеристика
Диаметр плунжера,
мм............................................................................40
Ход плунжера,
мм...................................................................................46
Наибольшее давление, МПа
(кгс/см2)..............................................5 (50)
Подача за один двойной ход,
см3..........................................................50
Насос работает следующим образом. При движении
плунжера 25 с помощью рычага 3 влево, по рисунку, происходит всасывание
рабочей жидкости из полости А в полость В через всасывающий клапан 14.
При этом нагнетательный клапан 4 закрыт пружиной 12. При движении поршня
вправо, по рисунку, всасывающий клапан 14 закрывается под действием
давления и происходит нагнетание рабочей жидкости из полости В в полость
Б через нагнетательный клапан 4.
Для привода ручного насоса в комплекте ЗИП имеется рукоятка.

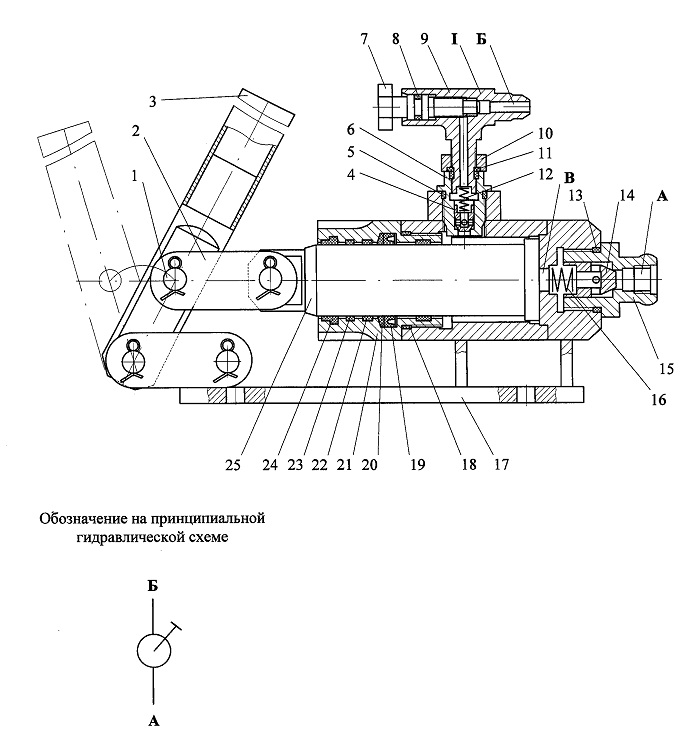

Рисунок 4.21 - Насос ручной
I- вентиль;
А- от гидробака;
Б - к напорной магистрали гидросистемы;
В - полость всасывания
1 - ось;
2 - серьга;
3 - рычаг;
4,14 - клапаны;
5, 8, 11, 13, 18, 23 - кольца уплотнительные;
6,15 - штуцера;
7 - игла;
9- тройник;
10- гайка;
12,16- пружины;
17 - основание;
19- манжета;
20 - кольцо защитное;
21- втулка направляющая; 22 - кольцо опорное;
24 - грязесъемник;
25 - плунжер
