Часть XXVII.Библиотеки

312

116.2. Вставка моделей из библиотеки в документсборку

Чтобы вставить модель из библиотеки в активный документ!сборку, выполните следую!
щие действия:

1. Выделите модель в окне библиотеки и вызовите из контекстного меню команду

Файл —

Вставить модель в документ или дважды щелкните мышью по модели в окне библи!
отеки.

В окне сборки появится фантом вставляемой модели.

2. Укажите положение ее базовой точки (начала ее системы координат).

Модель будет вставлена в документ так, что ее Плоскость XY совпадет с Плоскостью XY
сборки.

В Дереве построения появится пиктограмма компонента из пользовательской библиоте!
ки моделей.

Если необходимо вставить эту же модель еще раз, вызовите команду вставки из библи!
отеки повторно.

Если вставляется библиотеч!
ная модель, содержащая вне!
шние переменные, то на Па!
нели свойств появится
таблица для задания значе!
ний этих переменных
(рис. 116.1).

В ней перечислены все вне!
шние переменные данной мо!
дели и их значения. Значения
внешних переменных пока!
зываются такими, какими они
были в момент последнего
сохранения модели в библио!
теке.

Если значения внешних пере!
менных вставляемой модели
не должны меняться, выпол!
няйте вставку в обычном по!
рядке.

Чтобы изменить значение внешней переменной вставляемой модели, введите требуемое
значение в соответствующую ячейку таблицы. После этого в колонке

Изменен напротив

этого значения появится «галочка». Она свидетельствует о том, что значение данной пе!
ременной введено пользователем. Если требуется вернуть переменную к тому значению,
которое хранится в модели!источнике в библиотеке, щелкните мышью на «галочке».

В главном документе может быть несколько вставок одной и той же модели с разными
значениями одних и тех же переменных (а следовательно, с разными размерами и топо!
логией). Это возможно благодаря тому, что внешние переменные моделей и уравнения,
связывающие их с другими переменными, хранятся в самой вставке. Так как каждая пе!

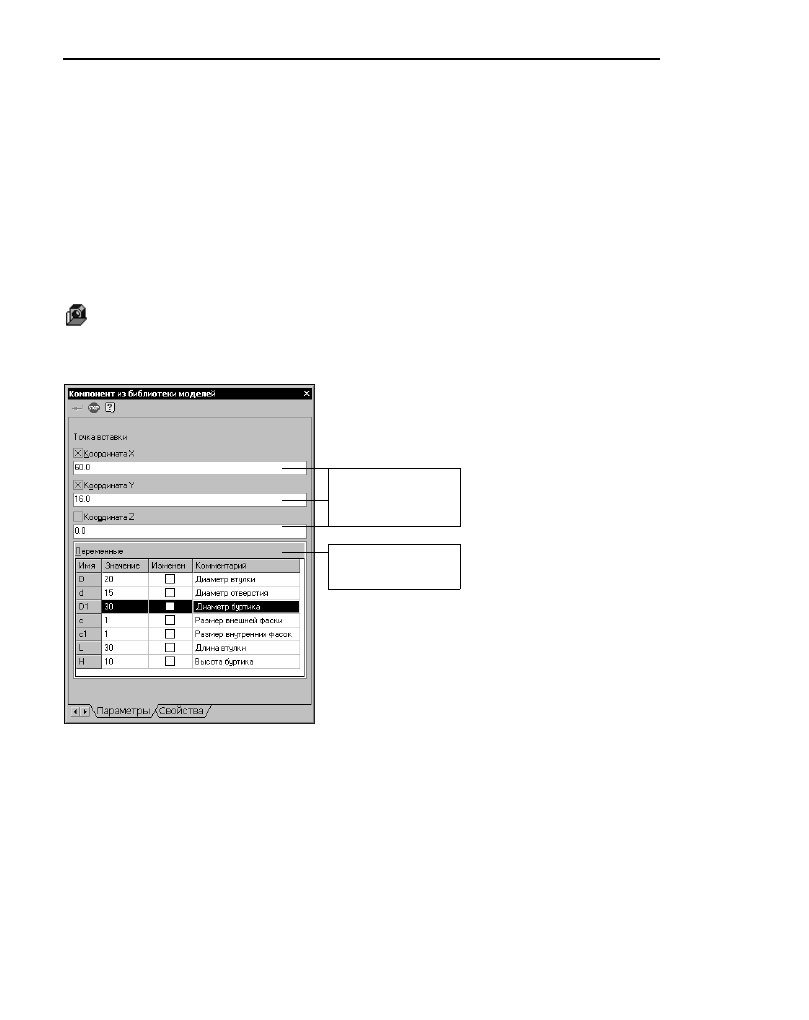

Рис. 116.1.  Панель свойств при вставке библиотечной модели

Список
внешних переменных
вставляемой модели

Поля ввода
координат
базовой точки
вставляемой модели

313

Глава 116. Библиотека моделей

ременная управляет своей частью сборки, они не вступают в конфликт, не «мешают»
друг другу.

Иногда после вставки библиотечный компонент помечается в Дереве построения как
ошибочный. В этом случае модель из библиотеки отображается только в Дереве, в окне
сборки она не видна.

Причина ошибки в библиотечном компоненте может заключаться в следующем:

▼

Введение таких значений внешних переменных, при которых система уравнений и нера!
венств, связывающих переменные модели, не может быть решена.

▼

Присвоение одной или нескольким внешним переменным модели значений, выходящих
за пределы допустимого диапазона.

▼

Ошибка в модели библиотеки (т.е. модель, вставленная из библиотеки, содержала
ошибку еще на этапе создания этой библиотеки).

Если модель содержит внешние переменные (т.е. если ошибка может быть вызвана пер!
вой или второй причинами), отредактируйте значения переменных этой модели
(см. раздел 113.3 на с. 301) или восстановите их.

Если после изменения значений переменных ошибка не исчезла (или если в модели нет
внешних переменных), эта ошибка вызвана третьей причиной, и для ее исправления не!
обходимо редактирование модели в библиотеке. Чтобы отредактировать модель в биб!
лиотеке, подключите эту библиотеку, выделите ошибочную модель и вызовите из кон!
текстного меню команду

Редактировать. После редактирования сохраните модель,

закройте ее окно и вставьте модель в сборку снова.

Часть XXVIII

Импорт и экспорт

316

Глава 117.

Обмен информацией с другими системами

Обмен трехмерными моделями между КОМПАС!3D V8 и другими системами возможен
через следующие форматы:

▼

STEP

▼

IGES

▼

SAT

▼

STL

▼

WRL

▼

ParaSolid

Кроме того, возможна запись моделей КОМПАС!3D V8 в форматы КОМПАС 5.11 R03 и
КОМПАС!3D V7 Plus, а также в растровые форматы. Сохранение в растровые форматы
рассмотрено в Томе II (раздел 75.3 на с. 265).

117.1.

Импорт

Для чтения документа любого из перечисленных форматов (за исключением файлов
*.stl и *.wrl — их импорт не поддерживается), выполните следующие действия.

1. Вызовите команду

Файл — Открыть.

2. В списке

Тип файла появившегося диалога выберите нужный формат и укажите имя

файла.

3. Нажмите кнопку

Открыть. В большинстве случаев после этого на экране появляется

диалог, в котором можно настроить некоторые параметры импорта.

4. Настройте импорт, нажмите кнопку

ОК диалога. Выбранный документ будет импортиро!

ван в КОМПАС!3D V8 и загружен для редактирования.

117.2. Экспорт

Для записи КОМПАС!модели в другой формат выполните следующие действия.

1. Вызовите команду

Файл — Сохранить как.... На экране появится диалог записи файла.

В зависимости от типа текущего документа список

Тип файла этого диалога содержит

различные названия форматов, доступных для записи.

2. Выберите нужный формат и нажмите кнопку

Сохранить. В большинстве случаев после

этого на экране появляется диалог, в котором можно настроить некоторые параметры
экспорта.

3. Настройте экспорт и нажмите кнопку

ОК диалога. Выбранный документ будет записан в

файл указанного формата.
