308

Глава 115.

Библиотека эскизов

Одна из возможностей автоматизации трехмерного моделирования — создание пользо!
вательских библиотек эскизов. Например, можно сформировать библиотеку параметри!
ческих эскизов, содержащих контуры шпоночных пазов, а затем использовать их при со!
здании моделей валов.

В этом случае не потребуется многократное создание одинаковых эскизов. В каждом но!
вом эскизе можно будет использовать однажды построенное и сохраненное в библиоте!
ке изображение, в том числе параметрическое.

Пользовательская библиотека эскизов — это обычная библиотека фрагментов КОМ!
ПАС!3D V8 (файл с расширением lfr).

Она создается точно так же, как любая другая библиотека фрагментов (см. Том II, раздел
71.1 на с. 242).

Если фрагменты в библиотеке создаются с целью использования их в качестве эскизов
трехмерных элементов, они должны удовлетворять требованиям, предъявляемым к эс!
кизам для конкретных операций.

Фрагменты, содержащие эскизы, могут быть параметрическими.

115.1. Подключение библиотеки эскизов

Чтобы использовать созданную библиотеку фрагментов в качестве библиотеки эскизов,
нужно указать путь к этой библиотеке.

Для этого вызовите команду

Сервис — Параметры  — Cистема — Редактор

моделей — Библиотеки конструкторских элементов.

Нажав кнопку

Изменить

рядом с полем

Имя файла

библиотеки эскизов
(рис. 115.1), выберите
файл, который должен ис!
пользоваться в качестве
библиотеки эскизов.

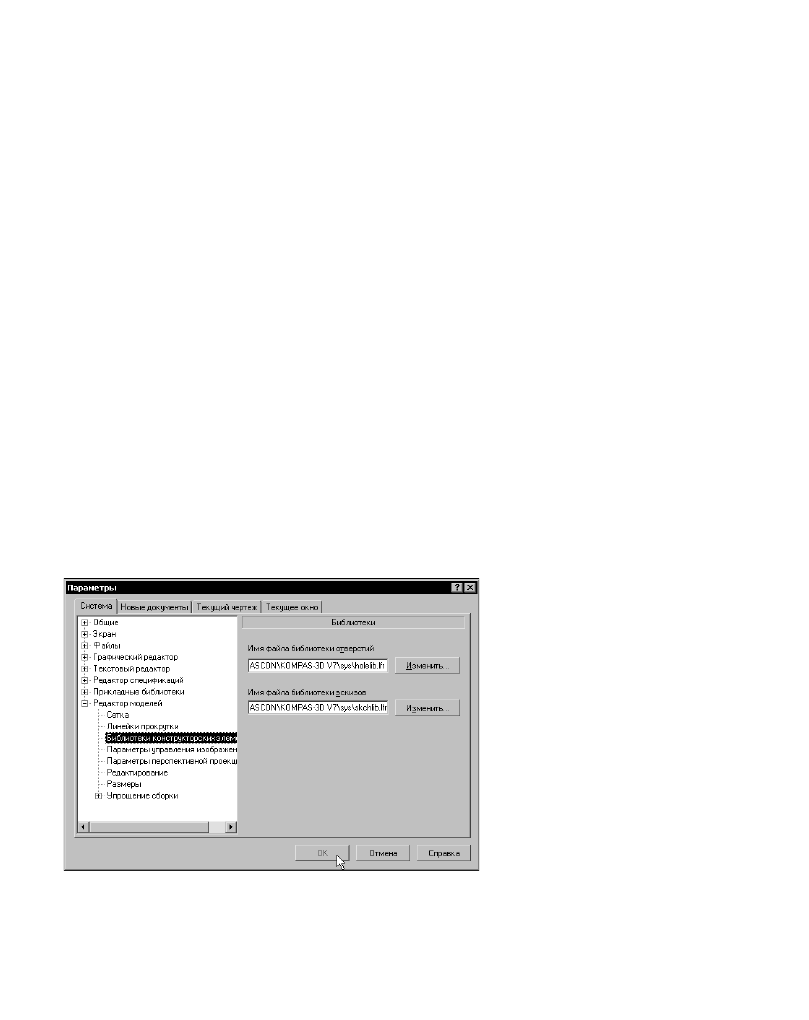

Рис. 115.1.  Подключение библиотеки эскизов

309

Глава 115. Библиотека эскизов

115.2. Использование библиотеки эскизов

Если на выделенной плоскости или
плоской грани требуется создать не
новый, а использовать уже сущест!
вующий в библиотеке эскиз, вызо!
вите из контекстного меню команду
Эскиз из библиотеки.

После этого на Панели свойств поя!
вится библиотека эскизов, имя кото!
рой было указано в диалоге на!
стройки системы (рис. 115.2). Эскиз,
выделенный в списке, показывается
в окне просмотра на Панели свойств.

Фантом выделенного в библиотеке
эскиза отображается в окне детали.
При этом начало координат библио!
течного фрагмента совмещается с
началом координат плоскости илиг
рани, на которой размещается эс!
киз.

Вы можете изменить положение эс!
киза на плоскости (сместить или по!
вернуть его). На Панели свойств на!
ходятся поля для ввода положения
начала координат библиотечного эс!
киза в системе координат плоскости
эскиза (

т) и угла поворота эскиза

(

Угол).

После задания требуемого положения выбранного эскиза нажмите кнопку

Создать

объект. Графические объекты из библиотечного фрагмента будут скопированы в новый
эскиз, и система вернется в режим работы с деталью.

Пиктограмма созданного эскиза появится в Дереве построения.

Вставленный из библиотеки эскиз теряет связь со своим источником. Порядок его даль!
нейшего редактирования не отличается от порядка редактирования других эскизов.

115.3. Пользовательская библиотека отверстий

Если в трехмерной модели создается круглое отверстие при помощи команды

Отверс

тие (см. раздел 83.3 на с. 88), для его формирования используется эскиз профиля от!
верстия. Этот эскиз представляет собой фрагмент из библиотеки (см. Том II, главу 71).
По умолчанию полное имя библиотеки — ...\Program Files\ASCON\KOMPAS3D
V8\Sys\Holelib.lfr.

Вы можете создать собственную библиотеку фрагментов, в которой будут храниться эс!
кизы круглых отверстий.

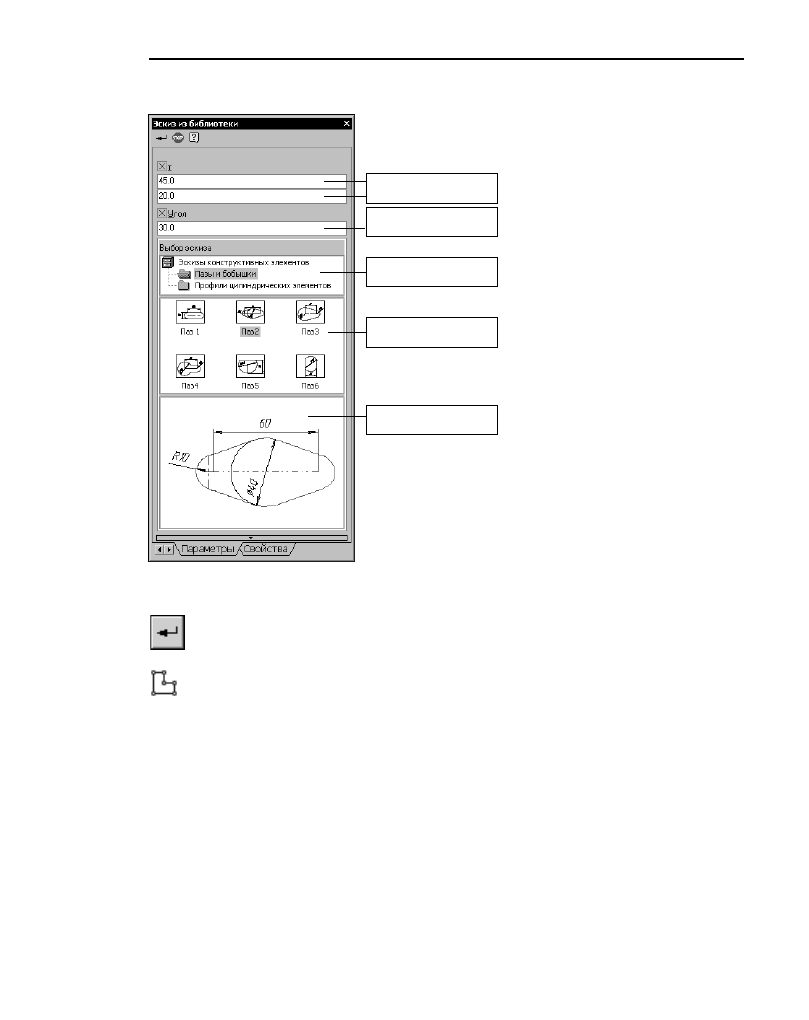

Рис. 115.2.  Выбор эскиза на Панели свойств

Окно просмотра эскиза,
выделенного в списке

Список разделов
библиотеки эскизов

Список эскизов
в выделенном разделе

Поле ввода
угла поворота эскиза

Поля ввода координат
базовой точки  эскиза

Часть XXVII.Библиотеки

310

Эскизы, которые планируется использовать при выполнении команды

Отверстие,

должны удовлетворять следующим требованиям:

▼

Ось вращения должна быть изображена отрезком со стилем линии Осевая.

▼

Ось вращения должна быть одна.

▼

Ось вращения должна проходить вертикально через начало координат фрагмента.

▼

Точка вставки отверстия (точка пересечения его оси и плоскости, на которой оно бази!
руется), должна совпадать с началом координат фрагмента.

▼

В эскизе может быть только один контур, изображений стилем линии Основная.

▼

Этот контур должен лежать по одну сторону от оси вращения.

▼

Контур должен быть разомкнутым.

Для хранения эскизов профилей отверстий с разной топологией должны использовать!
ся разные фрагменты.

Чтобы реализовать вставку отверстий с одинаковой топологией и разными параметра!
ми, фрагмент можно сделать параметрическим.

Чтобы использовать созданную библиотеку фрагментов при выполнении команды

От

верстие, нужно указать путь к этой библиотеке.

Для этого вызовите команду

Сервис  — Параметры  — Cистема — Редактор

моделей — Библиотеки конструкторских элементов.

Нажав кнопку

Изменить рядом с полем Имя файла библиотеки отверстий

(рис. 115.1), выберите файл, который должен использоваться в качестве библиотеки эс!
кизов отверстий.

Иногда для параметризации фрагмента требуется, чтобы в нем находилось изображение
профиля отверстия по обе стороны от оси вращения. В этом случае примените к геомет!
рическим объектам по одну сторону от оси стиль линии Тонкая, а по другую сторону —
Основная.

311

Глава 116.

Библиотека моделей

Часто в разных сборках используются модели, различающиеся только значениями своих
параметров — типовые модели (обычно это несложные детали типа втулок, колец и
т.п.).

При вставке в сбоку модели с диска в этой сборке не создается копия вставленной мо!
дели, а формируется ссылка на ее файл. Поэтому модель, добавленная в сборку c диска,
может иметь только такие значения параметров, с которыми она записана в своем фай!
ле. Таким образом, для вставок типовых моделей, имеющих различные комбинации зна!
чений параметров, необходимо иметь на диске столько файлов этих моделей, сколько
вставок предполагается сделать.

Однако совершенно не обязательно создавать множество файлов типовых моделей,
имеющих различные комбинации значений параметров. Вместо этого вы можете пост!
роить одну параметрическую модель и при вставке в разные сборки изменять ее пара!
метры. Такие модели должны храниться в библиотеках моделей.

Разные вставки модели из библиотеки могут иметь различные значения одних и тех же
параметров. При этом модель!источник в библиотеке не изменяется.

Каждая библиотека моделей представляет собой отдельный файл с расширением *.l3d.
Модели библиотеки не являются отдельными файлами на диске, а входят составными
частями в единый файл библиотеки. Список моделей библиотеки может быть структу!
рирован.

В библиотеки можно добавлять различные модели, упорядочивать их по определенному
признаку, вводить произвольные комментарии к ним. При помощи библиотек вы можете
производить многократные вставки моделей в документы!сборки. Использование биб!
лиотек моделей упрощает поиск и вставку в сборку готовых компонентов и заметно ус!
коряет создание сборок, содержащих типовые детали и подсборки.

Приемы работы в библиотеке моделей (создание библиотеки, разделов и моделей в ней)
не отличаются от приемов работы с библиотекой фрагментов (см. Том II, главу 71). При
работе в библиотеке моделей вместо команд

Добавить фрагмент в библиотеку...,

Новый фрагмент используются команды Добавить модель в библиотеку..., Новая
деталь/сборка соответственно.

116.1. Особенности библиотечных моделей

Чтобы во время вставки из библиотеки и после нее модель можно было редактировать
(изменять ее размеры и топологию), в ней должны существовать внешние переменные.
(см. раздел 105.3.1 на с. 269).
