39

Глава 78. Базовые приемы работы

Плавность

Опция, включающая показ промежуточных кадров между кадрами,
изображающими модель в начальном и конечном положениях
(масштабах). Благодаря этому изменение положения (масштаба)
модели выглядит не скачкообразным, а плавным. Когда опция
Плавность включена, вы можете настроить количество
промежуточных кадров, перемещая «бегунок» между позициями
Меньше и Больше. При уменьшении количества кадров
изменение изображения модели становится менее плавным, но
ускоряется, а при увеличении — наоборот.

Центрировать

Опция, включающая центрирование

*

 изображения модели во

время изменения ее ориентации, в том числе при автоматическом
изменении ориентации во время создания эскизов и операций (это
изменение происходит, если включены опции

При

редактировании эскиза и При создании операции
соответственно).

Сохранять
текущий масштаб
окна

Опция, включающая сохранение масштаба, установленного в окне
модели, при изменении ее ориентации.
Если опция отключена, то после изменения ориентации, в том
числе после автоматического изменения ориентации во время
создания эскизов и операций, масштаб отображения модели
изменяется (см. таблицу 78.4).

При
редактировании
эскиза

Опция, включающая автоматическую установку ориентации
Нормально к при создании нового эскиза.При выходе из режима
эскиза модель возвращается в прежнюю ориентацию. Если
ориентация модели была изменена во время работы с эскизом, то
при последующем его редактировании эта ориентация
восстанавливается. Если опция

При редактировании эскиза

отключена, то ориентация модели во время создания и
редактировании эскиза не изменяется.

При создании
операции

Опция, включающая автоматическую установку указанной
ориентации при создании нового формообразующего элемента,
листового тела или новой поверхности. Для указания ориентации
разверните список и выберите нужную строку.
При выходе из операции текущая ориентация модели сохраняется.
При редактировании операций ориентация модели не изменяется.

*

Центрирование

 — совмещение центра габаритного параллелепипеда мо!

дели (параллелепипеда, построенного через точки модели, наиболее уда!
ленные от начала координат) с центром окна документа. Центр окна опре!
деляется без учета области, занимаемой Деревом построения.

Табл. 78.3. Диалог настройки параметров управления изображением

Элемент

Описание

Часть XVII. Особенности работы с трехмерными моделями

40

78.5.

Отображение модели

При работе в КОМПАС!3D V8 доступно несколько типов отображения модели. Чтобы ус!
тановить тип отображения, выберите его название в меню

Вид — Отображение или на!

жмите соответствующую кнопку на панели

Вид (см. табл. 78.5).

Табл. 78.4. Правила подбора масштаба отображения модели при изменении ее ориентации

Способ изменения
ориентации

Правила подбора масштаба

Выбор нужной
ориентации
вручную

Автоматическая
установка
в выбранную
ориентацию
при создании
операции

Подбирается такой масштаб, чтобы в окне модели полностью
умещался ее габаритный параллелепипед.

Автоматическая
установка
в ориентацию
Нормально к...
при создании
эскиза

При создании эскиза на проекционной плоскости устанавливается
масштаб 1.0.
При создании эскиза на грани детали или на вспомогательной
плоскости подбирается такой масштаб, при котором грань или
плоскость полностью умещается в окне модели. Габариты
вспомогательной плоскости определяются размерами
прямоугольника, изображающего ее на экране.

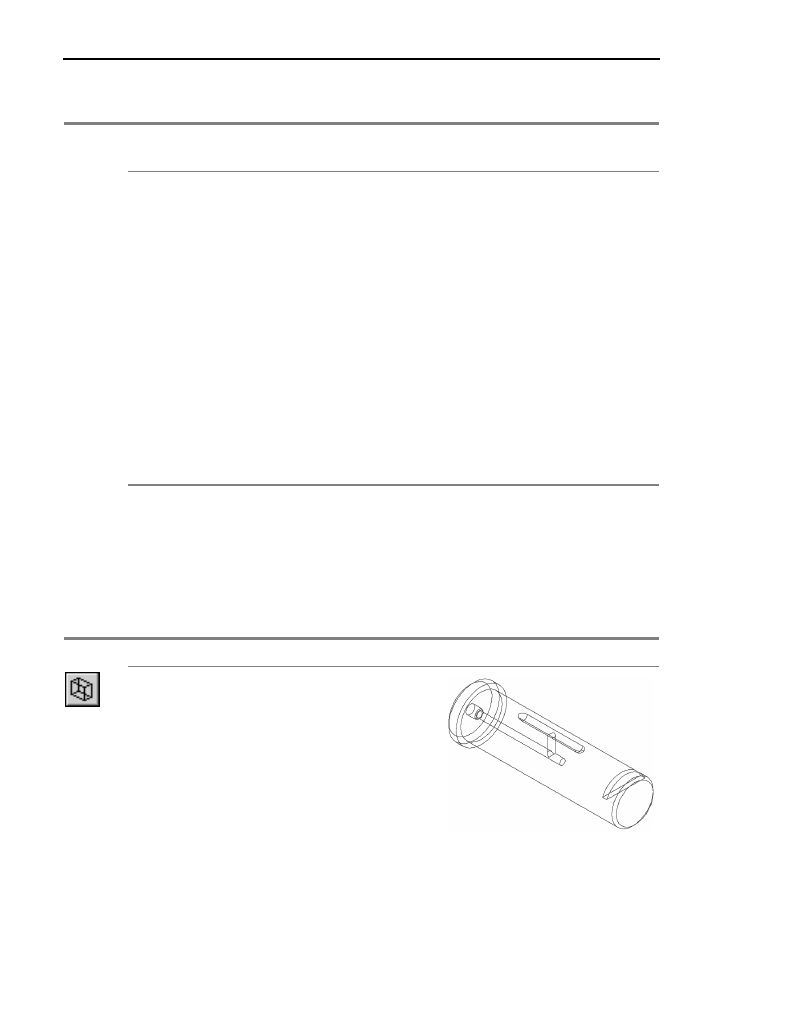

Табл. 78.5.  Типы отображения моделей

Тип

Описание

Как выглядит

Каркас

Совокупность всех ребер и
линии очерка модели

*

.

41

Глава 78. Базовые приемы работы

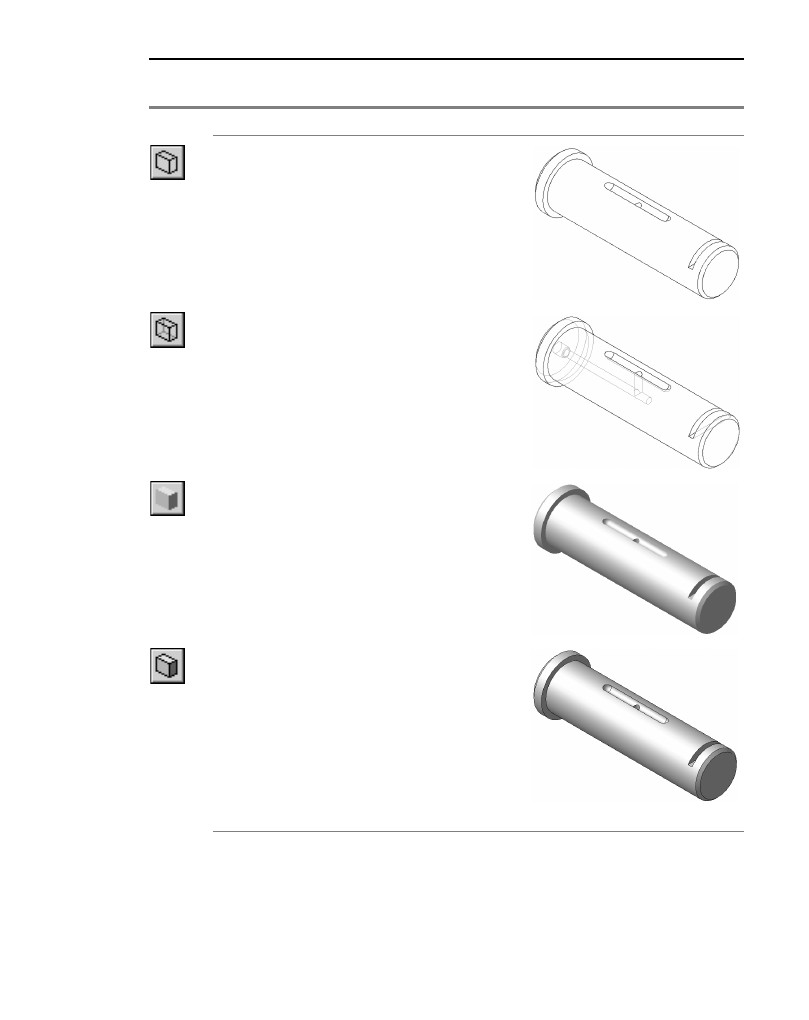

Без невидимых
линий

Совокупность видимых при
текущей ориентации модели
ребер, видимых частей ребер
и линии очерка модели

*

.

Невидимые
линии тонкие

Невидимые ребра и части ребер
отображаются отличающимся
от видимых линий (более
светлым) цветом

*

.

Полутоновое
отображение

Отображается поверхность
модели. Учитываются
оптические свойства ее
поверхности (цвет, блеск,
диффузия и т.д.).

Полутоновое
отображение
с каркасом

Объединение полутонового
отображения и отображения
без невидимых линий. На
экране одновременно
показывается поверхность
модели с учетом заданных
оптических свойств и видимые
(при текущей ориентации
модели) ребра, видимые части
ребер и линии очерка модели.

* Каким бы ни был тип отображения, он не оказывает влияния на свойства мо!

дели. Например, при выборе каркасного отображения модель остается сплош!
ной и твердотельной (а не превращается в набор «проволочных» ребер), прос!
то ее поверхность и материал не показываются на экране.

Табл. 78.5.  (продолжение)Типы отображения моделей

Тип

Описание

Как выглядит

Часть XVII. Особенности работы с трехмерными моделями

42

78.6.

Перспектива

Любой оптический прибор (например, глаз человека или фотоаппарат) воспринимает
изображение предметов, протяженных вдоль его оси, с искажением, иначе говоря, в
перспективе. Перспективу иногда требуется учитывать для получения реалистичного
изображения трехмерной модели.

В КОМПАС!3D V8 предусмотрено отображение модели в перспективной проекции. Для
получения отображения модели с учетом перспективы вызовите команду

Вид — Отоб

ражение — Перспектива. Кнопка для вызова этой команды расположена на панели
Вид.

Чтобы отключить отображение модели в перспективной проекции, отожмите кнопку
Перспектива или повторно вызовите команду Вид — Отображение — Перспектива.

С перспективной проекцией можно сочетать все типы отображения, перечисленные в
разделе 78.5

78.6.1. Настройка параметров перспективной проекции

Степень вносимого перспективой искажения изображения можно настроить.

Для этого вызовите команду

Сервис — Параметры.

На экране появится диалог

Параметры.

▼

Если требуется настроить перспективу только в текущем окне, активизируйте вкладку
Текущее окно и выберите пункт Параметры перспективной проекции.

▼

Если требуется настроить перспективу во всех вновь открываемых окнах, активизируйте
вкладку

Система и выберите пункт Редактор моделей — Параметры перспектив

ной проекции.

В диалоге находится единственное поле —

Расстояние в габаритах модели. Его зна!

чение показывает, во сколько раз расстояние от модели до плоскости изображения
больше, чем максимальный габарит модели. Другими словами, на экране показывается
такое изображение модели, которое получил бы оптический прибор, находящийся на

Если в КОМПАС!3D V8 открыто несколько окон, в каждом из них может быть включен
свой тип отображения.

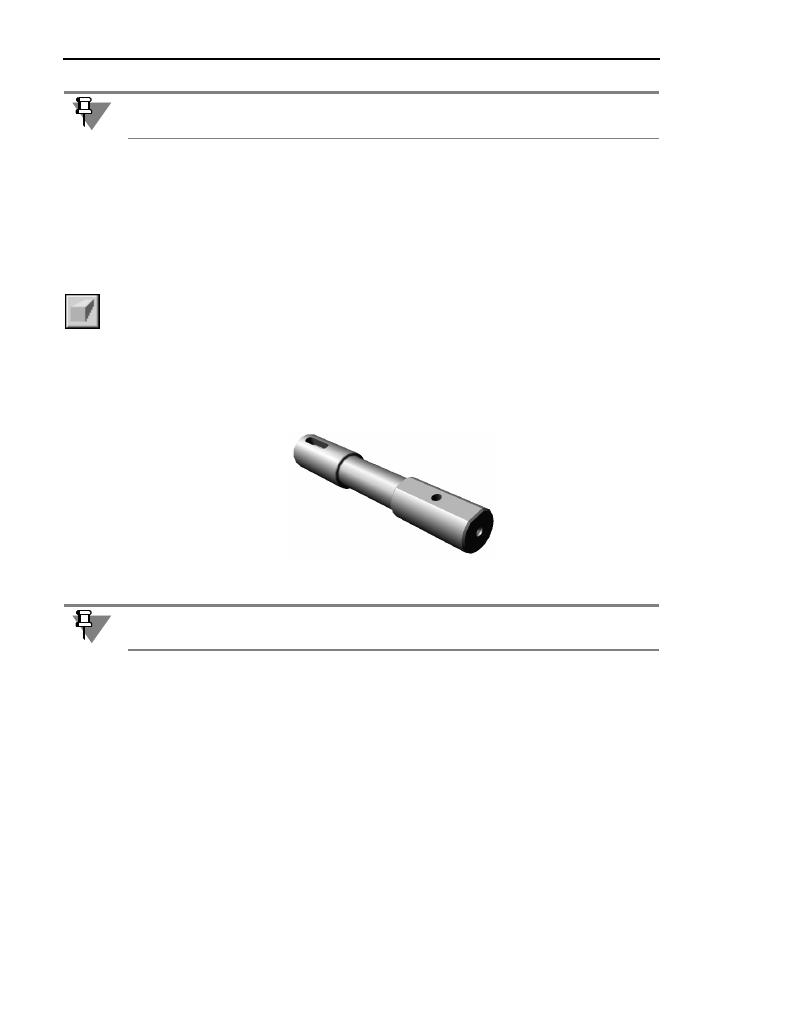

Рис. 78.7.

Перспективное полутоновое отображение модели

Точка схода перспективы расположена посередине окна модели.
