Глава 48. Построение видов

Если в опорном виде нет замкнутого контура, создайте его (см. Том I, главы 13, 14, 16,
17).

Чтобы построить местный разрез, вызовите команду

Местный разрез.

Укажите в опорном виде замкнутый контур, ограничивающий местный разрез
(рис. 48.2, а).

При необходимости введите номер и имя местного разреза в одноименные поля на Па!
нели свойств. Кнопка

Секущая плоскость доступна при отключенном автосоздании

объектов (см. Том I, раздел 8.1.10 на с. 72), а также при редактировании ранее создан!
ного местного разреза. Она позволяет заново указать положение секущей плоскости.

Переключатели группы

Разрез/сечение позволяют выбрать тип изображения: разрез

или сечение.

Чтобы настроить штриховку, активизируйте вкладку

Штриховка Панели свойств. Груп!

па переключателей

Штриховка сборки позволяет выбрать способ штриховки соседних

деталей сборки. Остальные элементы управления вкладки

Штриховка описаны в Томе I

(табл. 19.2 на с. 141).

После указания контура, ограничивающего местный разрез, на экране появится фантом
прямой линии — след секущей плоскости. Обратите внимание на то, что этот фантом ви!
ден, только когда курсор проходит над видом, плоскость проекций которого перпенди!
кулярна плоскости проекций создаваемого местного разреза.

Укажите положение секущей плоскости (рис. 48.2, б).

Необходимым условием корректного построения местного разреза является расположе!
ние контура именно в его опорном виде. Поэтому при создании обозначения проследите,
чтобы текущим был соответствующий вид (об управлении состоянием видов
см. раздел 43.2 на с. 38).

Контур не должен иметь самопересечений.

Группа

Разрез/сечение доступна, если опорный вид создаваемого местного разреза не

является разрезом (сечением). В противном случае тип изображения совпадает с типом
изображения в опорном виде, и переключение невозможно.

а)

б)

в)

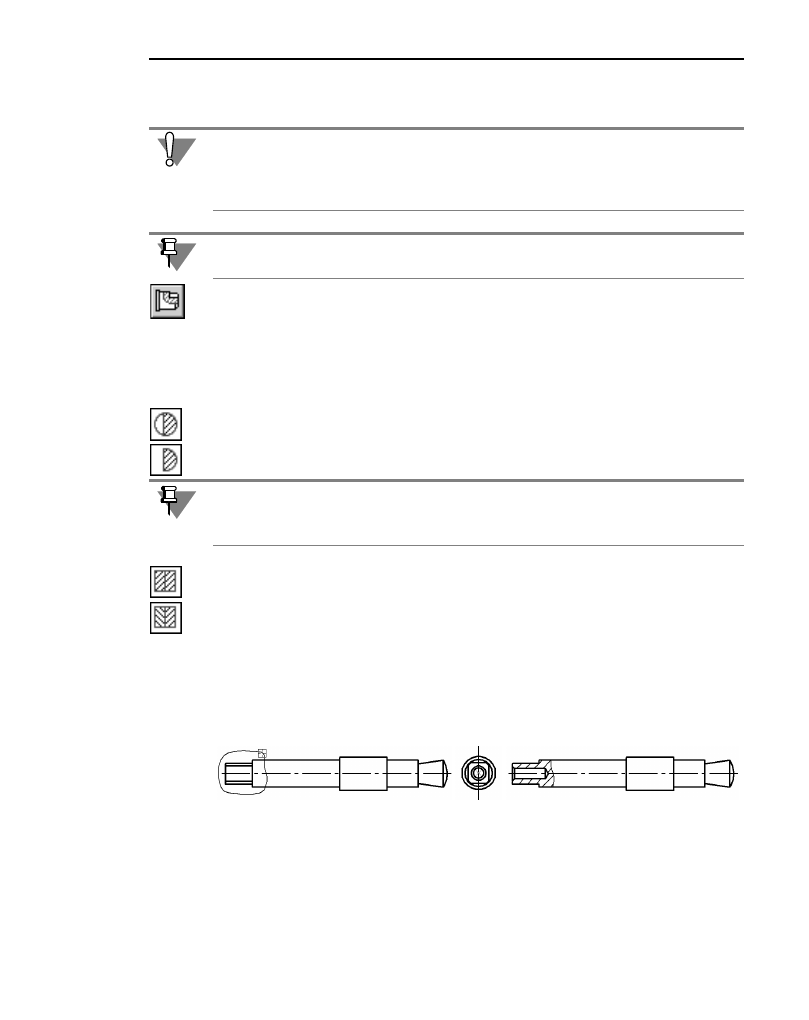

Рис. 48.2.  Построение местного разреза: а) указание контура, ограничивающего разрез,

б) указание положения секущей плоскости, в) результат выполнения команды

Часть VII. Ассоциативные виды

82

Местный разрез будет построен (рис. 48.2, в). Его пиктограмма поя!
вится на «ветви» Дерева построения, соответствующей его опорному
виду (рис. 48.3).

Контекстное меню местного разреза в Дереве построения содержит
команды управления этим местным разрезом. Они представлены в
таблице 48.2.

48.9. Вид с разрывом

Согласно стандарту, длинные предметы или их элементы с постоянным или закономер!
но изменяющимся сечением допускается изображать с разрывами, т.е. условно удалять
среднюю часть. На изображении может быть один или несколько разрывов.

В КОМПАС!3D V8 для подобной трансформации изображения служит команда

Вид с

разрывом. Она позволяет условно удалять указанную часть (части) изображения, а ос!
тавшиеся части придвигать друг к другу. Команда может быть применена как к ассоциа!
тивным, так и к неассоциативным — пользовательским — видам чертежа (о работе с
пользовательскими видами см. главы 42 и 43).

Рис. 48.3.  Пиктограмма

местного разреза

Табл. 48.2. Команды управления местным разрезом

Название команды Описание

Местный разрез

Управляет отображением местного разреза на его опорном виде.
При отключении показа местного разреза ограничивающий его
контур по!прежнему отображается на экране. Если граница не
должна быть видна, ее можно перенести ее на другой слой,
который затем погасить.

Параметры
разреза...

Позволяет настроить параметры местного разреза. После вызова
команды на Панели свойств появляются те же элементы, что и при
создании разреза.

Удалить разрез

Позволяет удалить местный разрез. После вызова команды на
экране появляется диалог, в котором вы можете подтвердить
удаление вида или отказаться от него.
При удалении местного разреза ограничивающий его контур по!
прежнему остается в чертеже. Его нужно удалять отдельно.

Разрыв изображения в системном виде невозможен.

83

Глава 48. Построение видов

При формировании в чертеже вида с разрывом рекомендуется следующий порядок ра!
боты.

1. Создание в виде всех геометрических объектов, составляющих изображение модели.

2. Создание в виде требуемого количества разрывов.

3. Добавление в вид объектов оформления: размеров, обозначений, надписей и т.п.

48.9.1. Создание разрыва

Чтобы создать разрыв изображения в текущем виде, вызовите команду

Разрыв вида.

На экране появятся две параллельные линии — границы разрыва (см. рис. 48.5 на с. 85),
а на Панели свойств — элементы управления, позволяющие настроить параметры раз!
рыва. Эти элементы управления представлены в таблице 48.3.

Перемещая мышью характерные точки границ разрыва, ограничьте часть изображения,
которую нужно удалить.

Табл. 48.3. Элементы управления параметрами разрыва

Элемент

Описание

Линия разрыва

Панель, содержащая список линий разрыва, имеющихся в текущем
виде. Разрыв, соответствующий выделенной линии разрыва,
считается текущим.
Кнопка

Добавить позволяет создать в виде новую линию разрыва.

После ее нажатия на экране появляется новая пара границ разрыва.
Кнопка

Удалить позволяет удалить из вида разрыв,

соответствующий выделенной в списке линии.

Угол

Поле для ввода или выбора угла между осью Х системы координат
текущего вида и направлением сдвига (см. раздел 48.9.2) текущего
разрыва.

Зазор

*

Поле для ввода или выбора расстояния между линиями разрыва —
расстояния, на котором будут располагаться друг от друга видимые
части изображения после создания разрыва.

Тип линии

Список для выбора типа линии разрыва.

Амплитуда, %
Амплитуда, max

Поля для настройки амплитуды волнистой линии или линии с
изломом. Подробно назначение этих полей рассмотрено в
разделе 48.9.3 на с. 85.

Показать
разрывы

Опция, включение которой означает, что текущий вид будет
отображаться с разрывами. При отключенной опции изображение
в виде показывается полностью (разрывы при этом сохраняются).
Вид может отображаться либо полностью — без всех разрывов,
либо со всеми разрывами, которые в нем созданы. Отключить
какой!либо один из разрывов невозможно.

Часть VII. Ассоциативные виды

84

Чтобы подтвердить создание разрыва изображения, нажмите кнопку

Создать объект.

Разрыв будет создан (рис. 48.4). Все геометрические объекты текущего вида, находив!
шиеся между границами разрыва, перестанут отображаться на экране. Видимые части
изображения будут ограничены линиями обрыва выбранного типа и придвинуты друг к
другу так, чтобы расстояние между ними равнялось значению, заданному в поле

Зазор.

Длина линий обрыва определяется системой автоматически по габаритам изображения
в виде.

В контекстом меню вида с разрывом в Дереве построения становятся доступны коман!
ды, позволяющие управлять разрывом:

Параметры разрыва... и Вид с разрывом.

Они представлены в таблице 48.4.

* При использовании линий разрыва с изломом минимальный зазор должен

составлять не менее двух амплитуд. Минимальный зазор при использова!
нии линий других типов — 1 мм.

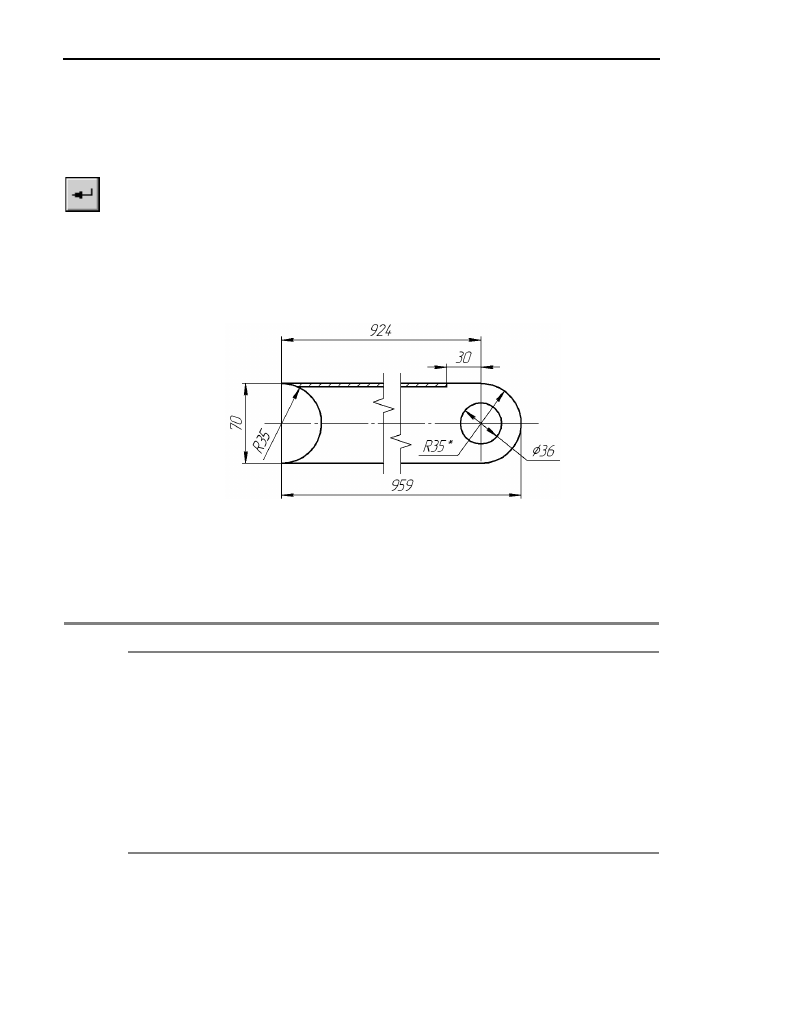

Рис. 48.4.  Пример разрыва изображения

Табл. 48.4. Команды управления разрывом

Название команды Описание

Параметры
разрыва...

Позволяет настроить разрыв (разрывы) изображения в виде. После
вызова команды на Панели свойств появляются те же элементы
управления, что и при создании разрыва. Вы можете изменить
параметры любого из разрывов вида или удалить любой разрыв.
При удалении из вида всех линий разрыва удаляется сам разрыв.

Показать
разрывы

Позволяет управлять изображением в виде: включать и выключать
отображение разрывов

*

.

Вид может отображаться либо полностью — без всех разрывов,
либо со всеми разрывами, которые в нем созданы. Отключить
какой!либо один из разрывов невозможно.

* Вызов этой команды равносилен включению (или выключению) опции

Показать разрывы на Панели свойств при создании или редактировании
разрывов.
