Глава 47. Общие сведения об ассоциативных видах

7. Добавьте в чертеж необходимые объекты оформления: размеры, технологические обоз!

начения, надписи и другие элементы (осевые линии, обозначения центра и т.п.)
(см. Том I, часть IV). Перед тем, как приступить к их созданию, рекомендуется включить
ассоциативность и параметризацию при вводе всех объектов (см. раздел 52.7 на с. 113).
Благодаря этому размеры, технологические обозначения, осевые линии и другие объек!
ты, введенные вручную, будут связаны с изображением модели и смогут «отслеживать»
его изменения. Например, после изменения диаметра отверстия в детали в ассоциатив!
ном виде изменится диаметр окружности, изображающей это отверстие, а также значе!
ние размера, ассоциативно связанного с ней.

Кроме того, для удобства дальнейшей работы с чертежом рекомендуется создавать от!
дельные слои (о слоях см. главу 44) для расположения объектов разных типов.

8. Скомпонуйте виды на листе чертежа (см. раздел 43.8 на с. 43). Если необходимо, отклю!

чите проекционные связи между видами (например, это может потребоваться для рас!
положения вида по стрелке в произвольном месте листа).

47.3.

Настройка ассоциативных видов

Существуют три группы настроек ассоциативных видов:

▼

параметры,

▼

линии,

▼

объекты.

Эти группы подробно описаны в разделах 47.3.1–47.3.3.

Для линий и объектов возможна умолчательная настройка (см. раздел 47.4).

47.3.1. Параметры

После вызова любой из команд построения ассоциативных видов (кроме команд

Мест

ный вид, Местный разрез) на вкладке Параметры Панели свойств появляются эле!
менты, позволяющие настроить вид. Те элементы, которые являются общими для про!
стых и ассоциативных видов, представлены в таблице 42.1 на с. 36. Специальные
элементы вкладки

Параметры — характерные для ассоциативных видов — представ!

лены в таблице 47.1.

Настройка параметров и линий для ассоциативных видов текущего чертежа возможна
как во время создания, так и после него (т.е. при редактировании), а настройка
объектов — только при редактировании.

Часть VII. Ассоциативные виды

74

Табл. 47.1. Элементы управления ассоциативными видами

Элемент

Описание

Файлисточник

Это поле содержит полное имя файла!источника модели,
выбранной для изображения в чертеже. Чтобы указать другой
файл!источник, введите его имя в данное поле или воспользуйтесь
кнопкой

Выбрать другую модель справа от поля.

Только для

Стандартных и Произвольного видов.

Ориентация
модели

Этот список позволяет выбрать ориентацию модели на главном
(при построении стандартных видов) или произвольном виде.
Список содержит названия всех ориентаций, имеющихся в файле!
источнике модели (о создании пользовательских ориентаций —
см. Том III, раздел 78.3.2 на с. 36).
Только для

Стандартных и Произвольного видов.

Схема

Переключатель, позволяющий настроить схему стандартных видов
модели. Только для

Стандартных видов.

Подобрать

Кнопка, позволяющая автоматически подобрать такой
стандартный масштаб, при котором все виды полностью
умещаются на чертеже. Только для

Стандартных видов.

Проекционная
связь

Переключатель, управляющий проекционной связью между
видами. Только для видов

По стрелке, Проекционного и

Разреза/сечения.

Разнести

Переключатель, управляющий разнесением сборки. Он доступен,
если файлом!источником является сборка с заданными
параметрами разнесения компонентов (см. Том III, главу 109).
Только для видов

По стрелке, Произвольного, Проекционного

и

Разреза/сечения.

Развертка

Переключатель, управляющий отображением листовой детали в
развернутом виде. Он доступен, если файлом!источником является
листовая деталь с заданными параметрами развертки (см. Том III,
раздел 92.2 на с. 180). Подробно изображение развертки в чертеже
рассмотрено в Томе III (раздел 92.4 на с. 183).
Только для видов

По стрелке, Произвольного, и

Проекционного.

Разрез/сечение

Группа переключателей, позволяющая выбрать тип изображения.
Только для видов

Разрез/сечение и Местный разрез.

75

Глава 47. Общие сведения об ассоциативных видах

47.3.2. Линии

После вызова любой из команд построения ассоциативных видов (кроме команд

Мест

ный вид, Местный разрез) на вкладке Линии Панели свойств появляются элементы
управления, позволяющие настроить отрисовку вида. Эти элементы представлены в
таблице 47.2.

47.3.3. Объекты

После того, как ассоциативный вид создан, вы можете указать, какие объекты модели
требуется отображать в этом виде. Для этого войдите в режим настройки параметров ви!
да, вызвав команду

Параметры вида... из контекстного меню вида в Дереве построе!

ния (см. рис. 47.4, а).

Активизируйте вкладку

Объекты на Панели

свойств. Она содержит три опции:

Тела, Поверх

ности, Обозначения резьбы (рис. 47.5).

Включите опции, соответствующие объектам, которые должны изображаться в настраи!
ваемом виде.

Табл. 47.2. Элементы управления отрисовкой ассоциативных видов

Элемент

Описание

Видимые линии

Список, позволяющий выбрать стиль

*

 для отрисовки видимых

линий проекции модели.

* Подробнее о стилях линии рассказано в Томе I (раздел 9.1 на с. 102).

Невидимые
линии

Группа переключателей, управляющая отрисовкой невидимых
линий проекции модели. При включенной отрисовке доступен
список стилей линии. По умолчанию используется штриховая
линия.

Линии переходов Группа переключателей, управляющая отрисовкой линий

переходов. При включенной отрисовке доступен список стилей
линии. По умолчанию используется сплошная тонкая линия.

Линии сгиба

Группа переключателей, управляющая отрисовкой линий сгиба.
При включенной отрисовке доступен список стилей линии. По
умолчанию используется пунктир 2.
Для видов

По стрелке, Проекционного и Произвольного

переключатель

Линии сгиба доступен, если при настройке

параметров этого вида включена отрисовка развертки
(см. табл. 47.1).
Для

Разреза/сечения, Местного разреза и Выносного вида

переключатель

Линии сгиба доступен, если при настройке

параметров опорного вида включена отрисовка развертки.

Рис. 47.5.  Вкладка Объекты

Часть VII. Ассоциативные виды

76

Завершив настройку, нажмите кнопку

Создать объект на Панели специального управ!

ления, чтобы подтвердить сделанные изменения.

Затем нажмите кнопку

Перестроить панели Вид или клавишу <F5> для перерисовки от!

редактированного вида.

Описанная настройка доступна для всех ассоциативных видов, кроме видов

Выносной

элемент,  Местный  вид и Местный разрез. Настройки этих видов совпадают с на!
стройками их опорных видов.

Обратите внимание на то, что изображение резьбы в ассоциативном виде чертежа стро!
ится, если плоскость проекций этого вида строго параллельна или строго перпендику!
лярна оси поверхности, на которой построена резьба.

Резьба, находящаяся на невидимом участке модели, отображается в ассоциативном ви!
де, если в нем включен показ линий невидимого контура (см. табл. 47.2). Стиль, установ!
ленный для этих линий, используется также и для отрисовки изображения резьбы.

47.4.

Умолчательная настройка ассоциативных видов

Если в большинстве создаваемых вами ассоциативных видов отображается один и тот
же набор объектов и используются одни и те же параметры отрисовки, выполнение на!
стройки объектов и линий для каждого вида нерационально. В этом случае вы можете
настроить текущий, а также все будущие документы таким образом, чтобы в их ассоци!
ативных видах по умолчанию отображались нужные объекты и нужные линии.

Для этого вызовите команду
Сервис — Параметры... —
Текущий документ — Па
раметры документа —
Вид или Сервис  — Пара
метры...  — Новые доку
менты  — Графический
документ  — Параметры
документа  — Вид соот!
ветственно.

На вкладке

Параметры по!

явившегося на экране диа!
лога (рис. 47.6) включите
опции, соответствующие
нужным объектам. На
вкладке

Линии  включите

опции, соответствующие
нужным линиям и выберите
их стиль.

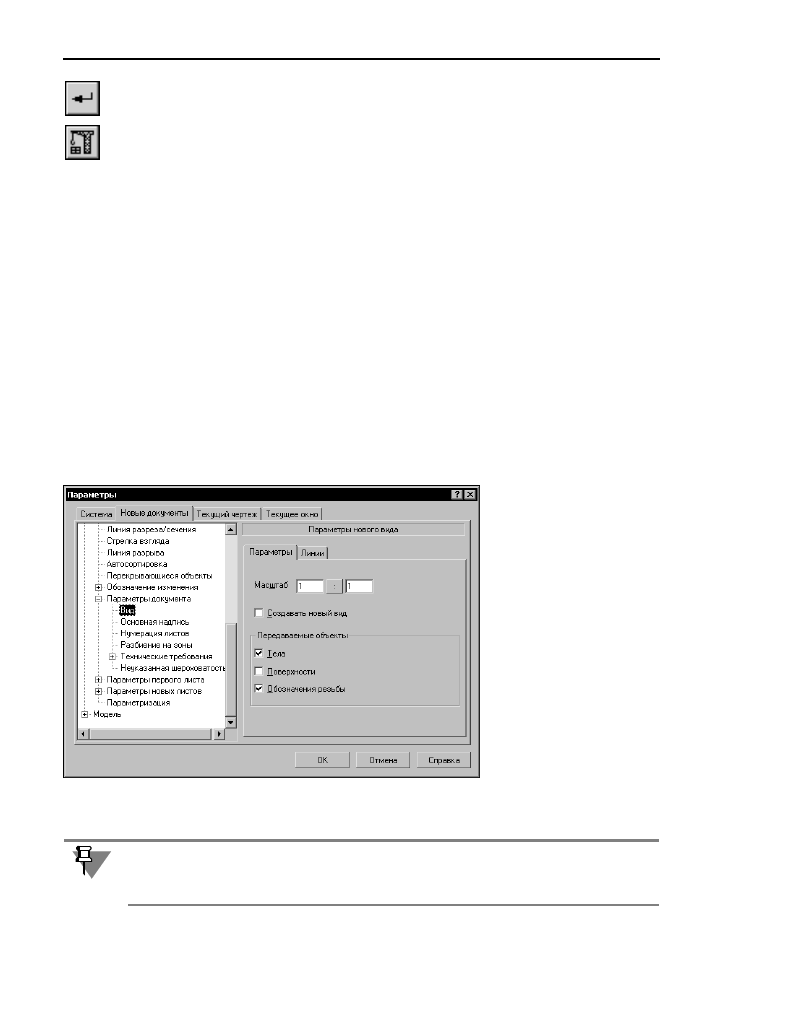

Рис. 47.6.  Настройка параметров новых видов

Настройка объектов и линий, сделанная для текущего чертежа, будет применяться толь!
ко для вновь создаваемых ассоциативных видов. Параметры видов, созданных до изме!
нения настройки, останутся прежним.
