Часть III.

Геометрические объекты

130

15.5.

Дуга по двум точкам и углу раствора

Чтобы построить дугу, начинающуюся и заканчивающуюся в заданных точках и имею!
щих определенный угол раствора, вызовите команду

Дуга по 2 точкам и углу раство

ра.

Введите в соответствующее поле на Панели свойств величину угла раствора дуги (по
умолчанию она равна 90°).

Задайте начальную точку дуги

т1.

Задайте конечную точку дуги

т2.

Координаты центральной точки дуги и ее радиус будут рассчитаны автоматически.

15.6.

Дуги эллипсов

В КОМПАС!3D не существует специальной команды для построения дуг эллипсов. Одна!
ко дуги эллипсов можно получить, применяя команды усечения (см. главу 34) к целым
эллипсам. С помощью привязок (см. раздел 8.2 на с. 74) и вспомогательных построений
(см. главу 11) можно создавать дуги эллипсов с заданными параметрами.

Для построения дуги по диаметрально противоположным точкам ввод радиуса не
обязателен — он определяется автоматически после указания точек.

Рис. 15.4.  Дуга по двум точкам

т1

т2

Рис. 15.5.  Дуга по двум точкам и углу раствора 60°

т1

т2

131

Глава 15. Дуги

Редактирование дуг эллипсов осуществляется с помощью характерных точек
(см. раздел 28.2 на с. 223).

Рис. 15.6.  Пример дуги эллипса, полученной усечением целого эллипса по точкам т1 и т2

т1

т2

132

Глава 16.

Многоугольники

При построении прямоугольников и многоугольников с четным количеством углов воз!
можна автоматическая отрисовка осевых линий. Управление отрисовкой осевых линий
производится так же, как при создании окружностей (см. раздел 13.1.1 на с. 119).

Многоугольники в КОМПАС!3D V8 являются едиными объектами, а не наборами отрез!
ков. Они выделяются и редактируются целиком.

16.1.

Прямоугольник

Чтобы построить произвольный прямоугольник, вызовите команду

Прямоугольник.

Задайте первую вершину прямоугольника

т1.

▼

Если положение второй вершины

т2 известно, задайте ее. При этом высота и ширина

прямоугольника будут определены автоматически.

▼

Если известны высота и ширина прямоугольника, введите их в соответствующие поля
Панели свойств.

16.2.

Прямоугольник по центру и вершине

Чтобы построить прямоугольник с заданным центром, вызовите команду

Прямоуголь

ник по центру и вершине.

Задайте центр прямоугольника.

▼

Если положение одной из вершин прямоугольника

т1 известно, задайте ее. При этом вы!

сота и ширина прямоугольника будут определены автоматически.

▼

Если известны высота и ширина прямоугольника, введите их в соответствующие поля
Панели свойств.

Рис. 16.1.  Построение прямоугольника по противоположным вершинам

т1

т2

Рис. 16.2.  Построение прямоугольника по центру и вершине

т1

Центр

133

Глава 16. Многоугольники

16.3.

Многоугольник

Чтобы построить правильный многоугольник, вызовите команду

Многоугольник.



По умолчанию многоугольник строится по вписанной окружности. При этом в группе
Тип активен соответствующий переключатель. Чтобы включить построение по описан!
ной окружности, активизируйте переключатель

По описанной окружности.

Введите число вершин многоугольника в соответствующее поле на Панели свойств.

Задайте точку центра многоугольника.

▼

Если известно положение точки

т — одной из вершин (при построении по описанной ок!

ружности) или середины одной из сторон (при построении по вписанной окружности)
создаваемого многоугольника, задайте эту точку.

▼

Если известны радиус и угол наклона

1

 многоугольника, введите их в соответствующие

поля на Панели свойств.

1. Угол наклона многоугольника определяется углом между осью абсцисс текущей системы коорди!

нат и радиус!вектором, проведенным из центра многоугольника в его первую вершину (при пост!
роении по описанной окружности) или в середину первой стороны (при построении по вписанной
окружности).

а)

б)

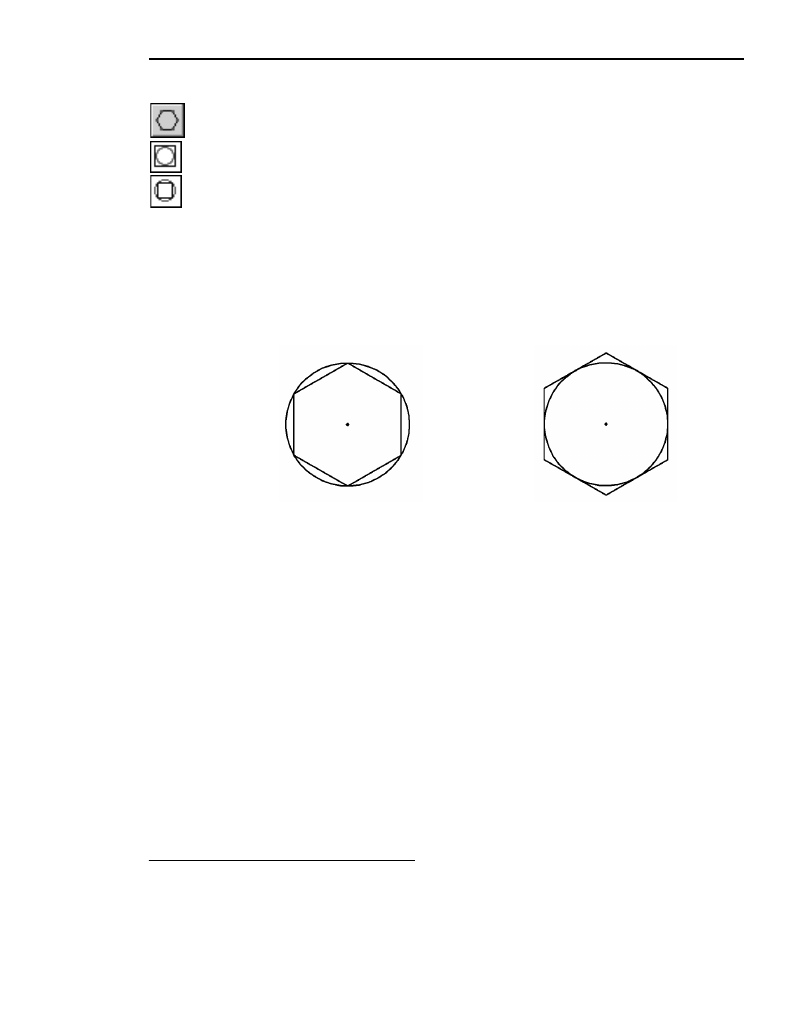

Рис. 16.3.  Шестиугольник: а) по описанной окружности, б) по вписанной окружности
