Часть III.

Геометрические объекты

126

14.5.

Эллипс по трем вершинам
описанного параллелограмма

Чтобы построить эллипс, вписанный в параллелограмм с тремя заданными вершинами,
вызовите команду

Эллипс по 3 вершинам параллелограмма.

Задайте положения вершин

т1, т2 и т3 параллелограмма, описанного вокруг создавае!

мого эллипса.

Длины полуосей эллипса и угол наклона его первой полуоси к оси абсцисс текущей сис!
темы координат будут рассчитаны автоматически.

14.6.

Эллипс по центру и трем точкам

Чтобы построить эллипс с определенным центром и проходящий через три заданные
точки, вызовите команду

 Эллипс по центру и 3 точкам.

Укажите положение центральной точки создаваемого эллипса, а затем точки

т1, т2 и т3,

принадлежащие ему.

14.7.

Эллипс, касательный к двум кривым

Чтобы построить эллипс, касательный к двум заданным объектам, вызовите команду
Эллипс, касательный к 2 кривым.

Укажите первый и второй объекты в точках

т1 и т2 их касания с эллипсом.

Задайте точку

т3, через которую должен проходить создаваемый эллипс.

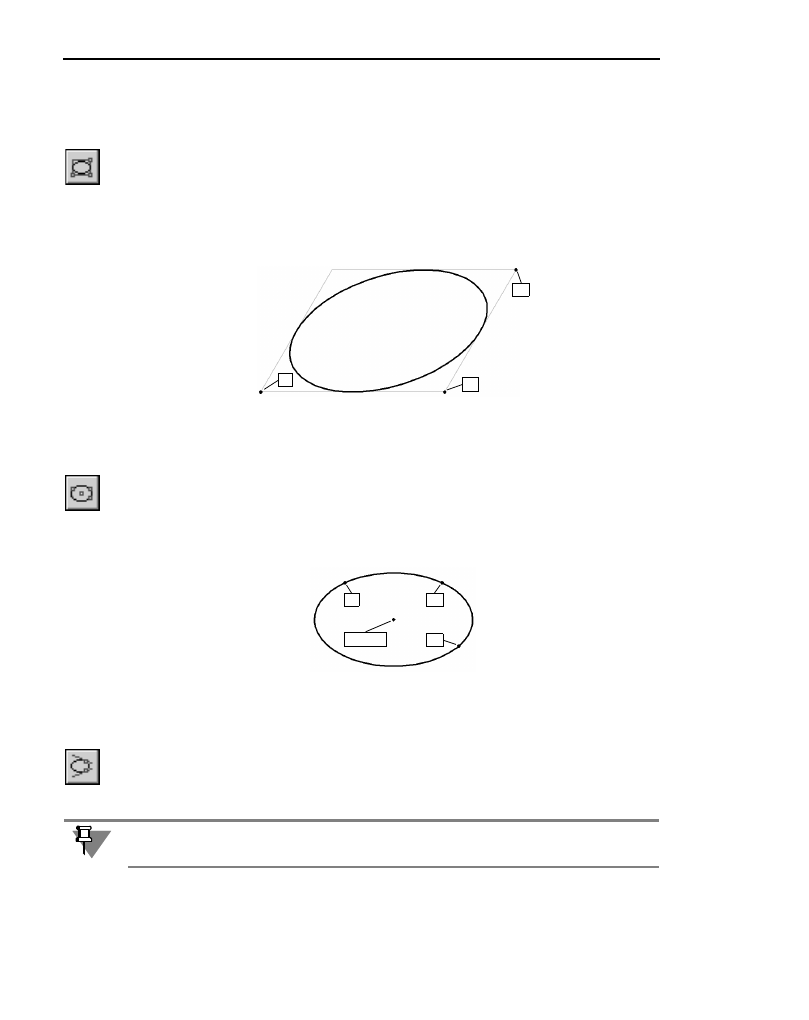

Рис. 14.5.  Эллипс по трем вершинам габаритного параллелограмма

т1

т2

т3

Рис. 14.6.  Эллипс по центру и трем точкам

т1

т2

т3

Центр

Для точного позиционирования курсора воспользуйтесь клавиатурными привязками
(см. табл. 8.5 на с. 80).

127

Глава 14. Эллипсы

Рис. 14.7.  Эллипс, касательный к отрезку и окружности

т1

т2

т3

128

Глава 15.

Дуги

В данной главе рассматривается построение дуг окружности. В дальнейшем слово «ок!
ружности» в сочетании «дуга окружности» для краткости будет опускаться. Понятие «ду!
га» будет использоваться для обозначения именно дуги окружности. В тех случаях, где
речь пойдет о других дугах, например, эллипсов, это будет специально оговорено.

15.1.

Дуга

Чтобы построить произвольную дугу, вызовите команду

Дуга.

Задайте центральную точку дуги.

Задайте начальную точку дуги. Это можно сделать двумя способами:

▼

указать точку мышью,

▼

ввести значение угла и радиуса в соответствующие поля Панели свойств.

Задайте конечную точку дуги. Это тоже можно сделать двумя способами:

▼

указать точку мышью,

▼

ввести значение конечного угла дуги в соответствующее поле Панели свойств.

15.1.1.

Выбор направления дуги

По умолчанию дуга строится против часовой стрелки. При этом в группе

Направление

на Панели свойств активен переключатель

Построение против часовой стрелки.

Чтобы изменить направление построения на противоположное, активизируйте переклю!
чатель

Построение по часовой стрелке.

При построении дуг остальных типов направление задается аналогично

1

.

15.2.

Дуга по трем точкам

Чтобы построить дугу с заданными конечными точками и точкой, лежащей на дуге, вы!
зовите команду

Дуга по трем точкам.

Укажите начало дуги (

т1), точку, через которую должна пройти дуга (т2), и конец дуги

(

т3). Координаты центра и радиуса дуги будут рассчитаны автоматически.

Рис. 15.1.  Построение дуги по центру и двум точкам

т1

т2

Центр

1. При построении дуги по трем точкам ее направление определяется порядком указания точек, поэ!

тому на Панели свойств нет переключателя направления.

129

Глава 15. Дуги

15.3.

Дуга, касательная к кривой

Чтобы построить дугу, касательную к заданному объекту, вызовите команду

Дуга, ка

сательная к кривой.

Укажите объект, которого должна касаться дуга.

Задайте точку

т1, через которую должна пройти дуга.

Задайте конечную точку дуги

т2.

Координаты центра дуги и ее радиус будут рассчитаны автоматически. Начальная точка
дуги — точка касания.

На экране появятся фантомы всех вариантов дуг, удовлетворяющих заданным парамет!
рам.

Активизируйте подходящий фантом и зафиксируйте его.

Чтобы перейти к построению дуг, касательных к другой кривой, нажмите кнопку

Ука

зать заново, а затем укажите курсором новую базовую кривую.

15.4.

Дуга по двум точкам

Чтобы построить дугу с заданными конечными точками, вызовите команду

Дуга по 2

точкам.

Введите значение радиуса создаваемой дуги в соответствующее поле на Панели свойств.

Задайте начальную точку дуги

т1.

Задайте конечную точку дуги

т2.

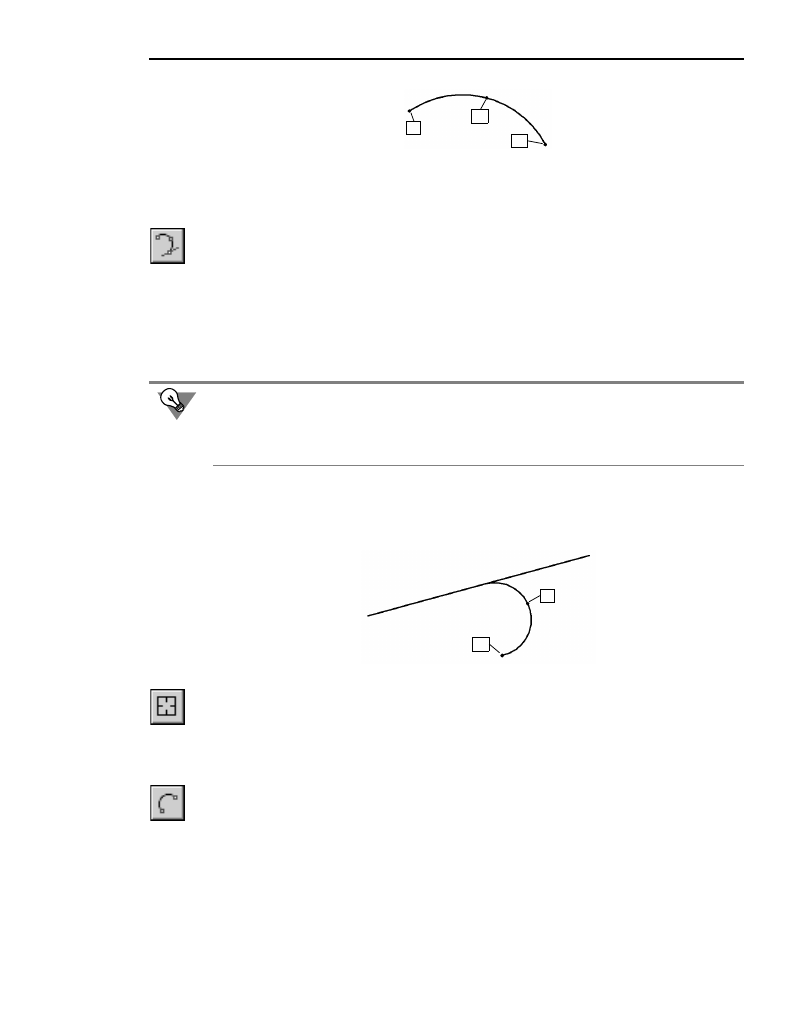

Рис. 15.2.  Построение дуги по трем точкам

т1

т2

т3

Вы можете ввести радиус дуги в соответствующее поле Панели свойств перед заданием
точки

т2. Однако построение касательной дуги возможно не при всех комбинациях по!

ложения точки на дуге (

т1) и значения радиуса. О невозможности построения свидетель!

ствует исчезновение фантома дуги после ввода значения радиуса.

Рис. 15.3.  Дуга, касательная к отрезку

т1

т2
