3.5.

Этажное принудительное обрушение с компенсационными камерами



В блоке вынимают 25—35 % руды компенсационными камерами, а затем обрушают на них сразу (с замедлением по комплектам скважин) всю остальную часть блока. Отбойка руды скважинная, реже — минная; выпуск донный.

Компенсационные камеры почти всегда вертикальные (рис. 10, а, б). Система разработки камер — с подэтажной отбойкой или этажно-камерная. Могут применяться горизонтальные подсечные камеры (см. рис. 3.10, в).

Длина блока по простиранию 30—100 м и более, что позволяет разместить в нем от 1—2 до 4—5 камер. Скважины или шпуры для образования воронок взрывают мгновенно, а остальные скважины с коротким замедлением по комплектам. При необходимости обрушают принудительно часть устойчивых налегающих пород.

Против этажного принудительного обрушения со сплошной выемкой произ-
водительность труда забойного рабочего ниже на 10—30%.

Достоинства, недостатки и условия предпочтительного применения противоположны указанным выше для этажного принудительного обрушения со сплошной выемкой.

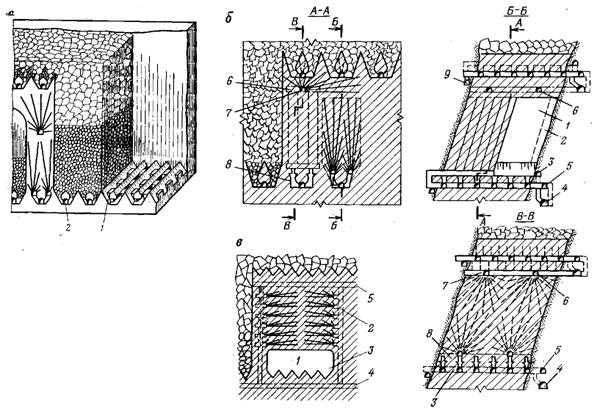

Рис.3.10. Этажное принудительное обрушение с  компенсационными  камерами: а — вариант с вертикальными компенсационными камерами, общий вид (1-выпускные выработки; 2 — скреперные штреки); б — вариант с вертикальными компенсационными
камерами, примененный в Зыряновском комбинате (1-камера;2-отрезная щель; 3-скреперныйорт; 4-откаточныйштрек; 5-хозяйственный штрек; 6-выработка для разбуривания междукамерных целиков; 7-орт для разбуривания междуэтажного целика; 8 — рассечка для разбуривания воронок; 9-вентиляционный штрек); в - вариант с подсечными камерами (1,2,3,4-буровые, выпускные и откаточные выработки; 5-вентиляционный горизонт).

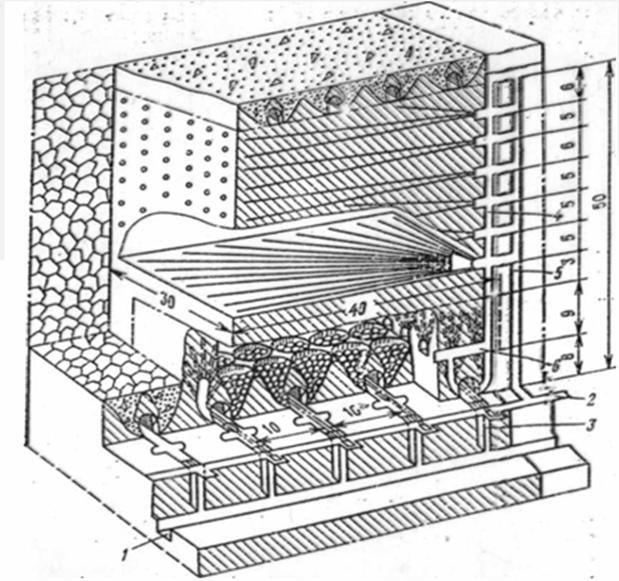

Рис. 3.11. Подсечка вертикальными веерами скважин

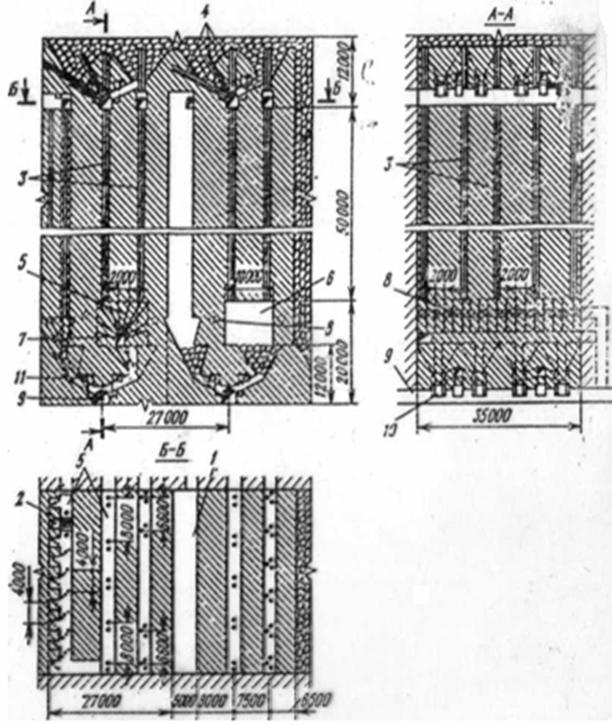

Рис.3.12. Система этажного принудительного обрушения с отбойкой руды вертикальными параллельно-сближенными скважинами (Горная Шория): 1- компенсационная щель; 2 – буровые выработки; 3 – пучки параллельно-сближенных скважин; 4 – веера скважин для погашения потолочины; 5 – веера штанговых шпуров нижней подсечки; 6 – компенсационное пространство нижней подсечки; 7 – траншейный орт; 8 – рудный массив; 9- откаточный орт; 10 – виброустановки для выпуска руды; 11 – смотровые ходки.







Рис.3.13. Система этажного принудительного обрушения с отбойкой руды на горизонтальные компенсационные камеры: 1 – откаточный штрек; 2 – доставочный штрек; 3 – рудоспуск; 4 – буровой восстающий; 5 – вентиляционно-ходовой восстающий.



Требования ПТЭ к системе разработки этажного принудительного обрушения:

·       Систему этажного обрушения можно применять при разработке крутопадающих  рудных  тел мощностью более 10 м и мощных рудных тел мощностью более 10 м и мощных рудных  тел  с  любым углом падения  при бедных рудах, не склонных к слеживанию, залегающих в устойчивых и средней  устойчивости  породах. Вмещающие породы должны обрушаться крупными кусками.

·       Порядок отработки  этажа  при этажном обрушении может быть однослойным (панельным) и двухстадийным (блоковым).

·       Отработку запасов  блока можно производить в две стадии с предварительной выемкой компенсационных камер или  в  одну стадию с  отбойкой руды в зажиме. Выбор способа отработки определяется технико-экономическим сравнением. При отработке рудных тел с  неустойчивыми  и  трещиноватыми  рудами следует отдавать предпочтение вариантам системы с однослойной выемкой. При вариантах с двухстадийной выемкой объем компенсационных камер принимать с учетом разрыхления руды при отбойке.

·       При разработке пологих и наклонных (до 35^о ) месторождений и развитом фронте  очистных  работ  параметры  блоков  и последовательность их  отработки следует выбирать такими, чтобы было обеспечено регулярное (планомерное) самообрушение налегающих пород.

·       Отбойку руды при  системах  принудительного  этажного обрушения осуществлять взрыванием глубоких скважин. При одностадийной выемке,  а также выемке компенсационных камер отбойку  руды  можно осуществлять послойно или секционно (несколькими слоями). Обрушение целиков  и  потолочин на компенсационные камеры производить, как правило,  в один  прием. При  массовых  взрывах применяется короткозамедленное взрывание.

·       Для увеличения  извлечения отбитой руды при отработке наклонных рудных тел проходить дополнительные выпускные  выработки, применять гидросмыв или механические способы зачистки.

·       Запрещается заходить  в обрушение для установки скреперного блока. Блок укреплять на стене
