3.4.

Этажное принудительное обрушение со сплошной выемкой



Руду отбивают подряд по длине этажа, панели (или блока, если панель разделена на блоки).

Вариант с отбойкой в зажиме и донным выпуском руды (рис. 3.8). Часть блока шириной 12—18 м отделяют от массива щелью шириной 6—10 м, имеющей потолочину.

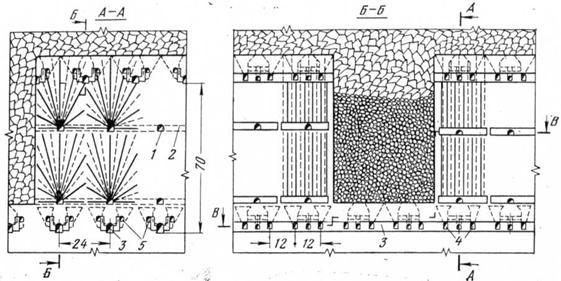

Рис.3.8. Этажное принудительное обрушение с отбойкой в зажиме и донным выпуском руды: 1 — буровой орт; 2 — соединительный штрек, 3 конвейерный орт; 4 — выработки для вибропитателей; 5 — контрольные ходки





Затем обрушают на щель за один прием отрезанную от массива часть блока и примерно такую же по размеру часть с другой стороны. Вертикальные комплекты скважин взрывают с замедлением, начиная от щели, при этом второй и последующие комплекты работают в зажиме. Эта модификация позволяет взрывать более широкие слои, что важно там, где отбойка в зажиме в чистом ее виде возможна лишь небольшими слоями.

При отбойке на подконсольное пространство панель или блок делят на вертикальные секции. Секцию полностью подсекают траншеями или воронками, а затем обрушают руду горизонтальными слоями, начиная с нижнего.

После каждого взрывания выпускают 20—25 % руды, чтобы создать свободное пространство для очередного обрушения. К общему выпуску руды приступают не ранее окончания отбойки в следующей секции.

Нарушенная предшествующими взрывами рудная консоль частично самообрушается, что увеличивает выход негабарита и отрицательно сказывается на производительности работ и показателях извлечения руды. В связи с этим отбойка на подконсольное пространство почти полностью вытеснена отбойкой в зажиме.

Вариант этажного обрушения с торцевым выпуском руды (рис. 3.9).



































Рис. 3.9. Этажное принудительное обрушение со сплошной выемкой — вариант с торцевым выпуском руды: 1 — буровые выработки; 2 — доставочные выработки; 3 — вентиляционный штрек; 4 — контур отрезной щели



Добычной горизонт в блоке подготовляют только ортами или штреками. Руду отбивают скважинами в зажиме. После отбойки каждого слоя выпускают всю руду.

На выпуске и доставке руды используют самоходное оборудование или передвижные вибропитатели в комплексе с секционными виброконвейерами.

Угол наклона и толщину слоев выбирают по условиям максимального извлечения руды при выпуске и достаточной устойчивости массива. Наклон забоя в сторону взорванной части блока под углом около 75°возможен лишь при устойчивой руде. Он улучшает извлечение руды, если обрушенные породы мельче, так как при данном положении слоя они не просочатся в руду. Если руда значительно мельче обрушенных пород, то возможен обратный- наклон забоя в сторону массива под углом 80—70°.

Толщина отбиваемого слоя 8—12 м (зависит от высоты блока). Снизу, на высоту 8—12 м, толщина слоя может быть уменьшена до 3—6 м для оставления временного выступа, обеспечивающего более полный выпуск из вышележащей части слоя. Этот выступ или разбуривают обособленно, или образуют за счет недозаряда скважин (в последующем их заряжают и взрывают). Проветривание местное или по спаренной вентиляционной выработке.

Технико-экономическая оценка. При крепкой руде производительность труда забойного рабочего составляет от 50—70 до 110 т/смену. Производительность блока от 50—150 до 200 тыс. т/мес. Потери и разубоживание руды 10—20 %. Удельный расход подготовительно нарезных выработок 1,5—4 м на 1000 т.

Этажное принудительное обрушение со сплошной выемкой имеет перед системой с компенсационными камерами следующие преимущества: устраняется необходимость выемки камер; уменьшается выход негабарита при обрушении блока; снижается на

20—30 % объем подготовительно-нарезных выработок; обеспечивается непрерывность работ по подготовке, разбуриванию, обрушению и выпуску руды; повышается концентрация горных работ; работы более однотипны в связи с отсутствием стадии камерной выемки; используются преимущества отбойки в зажиме.

С другой стороны, извлечение чистой руды гарантируется лишь в объеме частичного выпуска (20—25 %), что меньше объема  компенсационных камер (30—35 %).

Исключается возможность совмещения работ по вертикали в различных этажах (тогда как компенсационными камерами можно добывать руду при любом состоянии работ сверху). Пункты добычи руды строго заданы порядком сплошной выемки, что может мешать усреднению качества рудной массы в масштабе рудника.

Этажное принудительное обрушение со сплошной выемкой обычно заслуживает предпочтения перед системой с компенсационными камерами. Исключение составляют следующие случаи: условия неблагоприятны для отбойки в зажиме; нельзя обрушать налегающие породы в первый период отработки этажа; необходимая стабильность качества рудной массы не может быть обеспечена при постоянных пунктах выпуска руды; относительно неблагоприятные условия для выпуска руды под налегающими обрушенными породами (например, интенсивное просачивание пустых пород).
