Другие системы I класса разработки рудных месторождений

2.6.

Потолкоуступная система с простой распорной крепью применяется при разработке крутых рудных тел мощностью до 3—4 м с устойчивыми рудой и боковыми породами, главным образом при добыче ценных руд (рис.2.15).

Блоки отрабатывают по восстанию. Отбойку ведут потолкоуступным забоем. Вслед за выемкой руды устанавливают распорную крепь, на которую настилают полки для работы бурильщиков. Высота уступа забоя изменяется от 1,8—2,5 м до 10—15 м и более — вплоть до выемки по восстанию широкими лентами или сплошным забоем.

Интервалы между рядами крепи по восстанию равны высоте одного уступа, реже двух, а по простиранию 1—1,8 м. В выработанном пространстве могут оставляться нерегулярные целики, приуроченные к участкам с менее устойчивыми боками и бедной рудой.

Перед взрыванием шпуров полки разбирают. Если необходима забойная сортировка рудной массы, то ее обрушают на полки. Через 6—10 м устраивают рудоспуски, обшивая вертикальные ряды распорок досками или горбылем. Применяют также доставку руды непосредственно по очистному пространству к люкам, расположенным через 3—6 м.

Высота этажа составляет 30—50 м и может достигать 60 м при очень крутом падении и устойчивых боковых породах. Длина блока 30—50 м, иногда достигает 80—100 м. Толщина потолочины 2—3 м.

При мощности рудного тела около 1 м и крепкой руде производительность труда забойного рабочего составляет 3—7 т/смену, расход крепежного леса 0,02—0,05 м³/т, потери и разубоживание руды 8—12%. В тонких жилах разубоживание возрастает до 50 % и более (при мощности жилы 0,4 м и выемочной мощности 0,8 м). Удельный расход подготовительно-нарезных выработок 5—8 м/1000 т, в тонких жилах — 7—15 м/1000 т.

Потолкоуступную систему с простой распорной крепью целесообразно применять главным образом в тонких жилах, чтобы снизить объем подработки пустых пород по сравнению с отбойкой из магазина, либо когда магазинирование руды неприемлемо.

Требования ПТЭ к потолкоуступной системе разработки

· Потолкоуступную систему применять для отработки крутопадающих рудных тел мощностью до 3 м. Распорная крепь при этой системе служит в основном для сооружения рабочих полков у очистных забоев.

Рис.2.15. Потолкоуступная система разработки с простой распорной крепью: короткие (а) и длинные (б) уступы. Схема отработки блока (в).

· Маломощные (до 2 м) рудные тела можно отрабатывать без оставления междублоковых целиков. В этом случае между блоками устанавливать усиленную крепь.

· Подготовку и отработку блоков можно вести с оставлением или без оставления надштрекового целика. В первом случае в надштрековом целике проходить рудовыпускные выработки, которые оборудовать люками. Во втором случае над штреком устанавливать усиленную крепь с устройством люков.

· При отработке блока и необходимости сохранения вышележащего штрека оставлять потолочину, которую отрабатывать при погашении верхнего горизонта.

· Для возможности осмотра и оборки кровли высота уступа не должна превышат3 м.

· При отработке ценных руд под каждым уступом перед взрывом укладывать плотный настил (горизонтальный или наклонный в зависимости от необходимости сортировки руды и способа доставки ее до рудоспуска). Отбитую руду доставлять по рудоспускам, обшитым досками, или по рештакам. Руды высокой ценности разрешается доставлять самотеком в выработанном пространстве.

· При сортировке отбитой руды в забое пустую породу размещать в выработанном пространстве.

Система разработки крутых маломощных залежей горизонтальными слоями в нисходящем порядке. Бурильщики находятся на рудном массиве. Отбивают руду вертикальными нисходящими или горизонтальными шпурами и доставляют ее обычно скреперованием в восстающий в середине блока. Система эта приемлема лишь при очень устойчивых боковых породах.

Системы разработки с отбойкой из восстающих с самоходных полков. (рис. 2.16). Блок длиной около 14 м подсекают, оборудуют люками для погрузки рудной массы в вагоны или проходят из полевого откаточного штрека ниши для погрузочных машин. В центре блока с помощью самоходного полка проходят восстающий и с этого же полка разбуривают в обе стороны оставшийся массив блока, после чего отбивают руду по частям, начиная снизу. На выпуске отбитой руды возможно использование вибролент.

Система может дать удовлетворительные результаты при более или менее правильных контурах рудного тела.

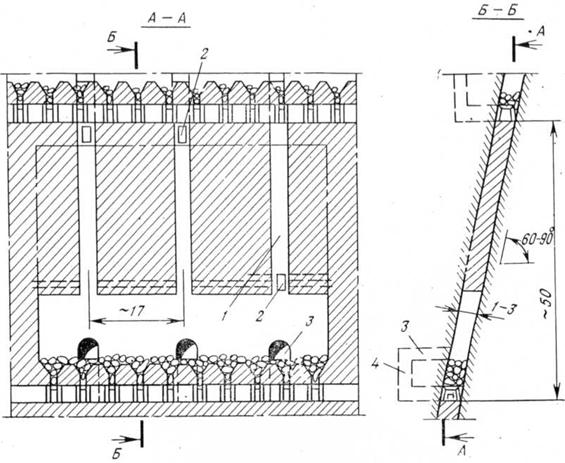

Рис. 2.16. Вариант системы разработки с отбойкой из восстающих (1) с применением КВП (2): 3 — камера для проходческого полка; 4 — материально-ходовой восстающий

Система разработки с передвижным механизированным комплексом для маломощных крутых залежей. Выемка ведется сплошным вертикальным забоем с применением передвижной бурильной установки, которая может перемещаться по монорельсу, как и полок КПВ. Секционный монорельс перемещается по простиранию залежи вслед за забоем.

Перед взрывом бурильную установку выводят на верхний вентиляционный штрек. Отбитая руда размещается в призабойном пространстве, которое ограничено отбойными щитами, предохраняющими секции от разрушения взрывом. При раздельной выемке породы должны перегружаться специальным устройством за передвижные секции в отработанное пространство.
