ГКИНП-43. Руководство по созданию топографических фотокарт - часть 6

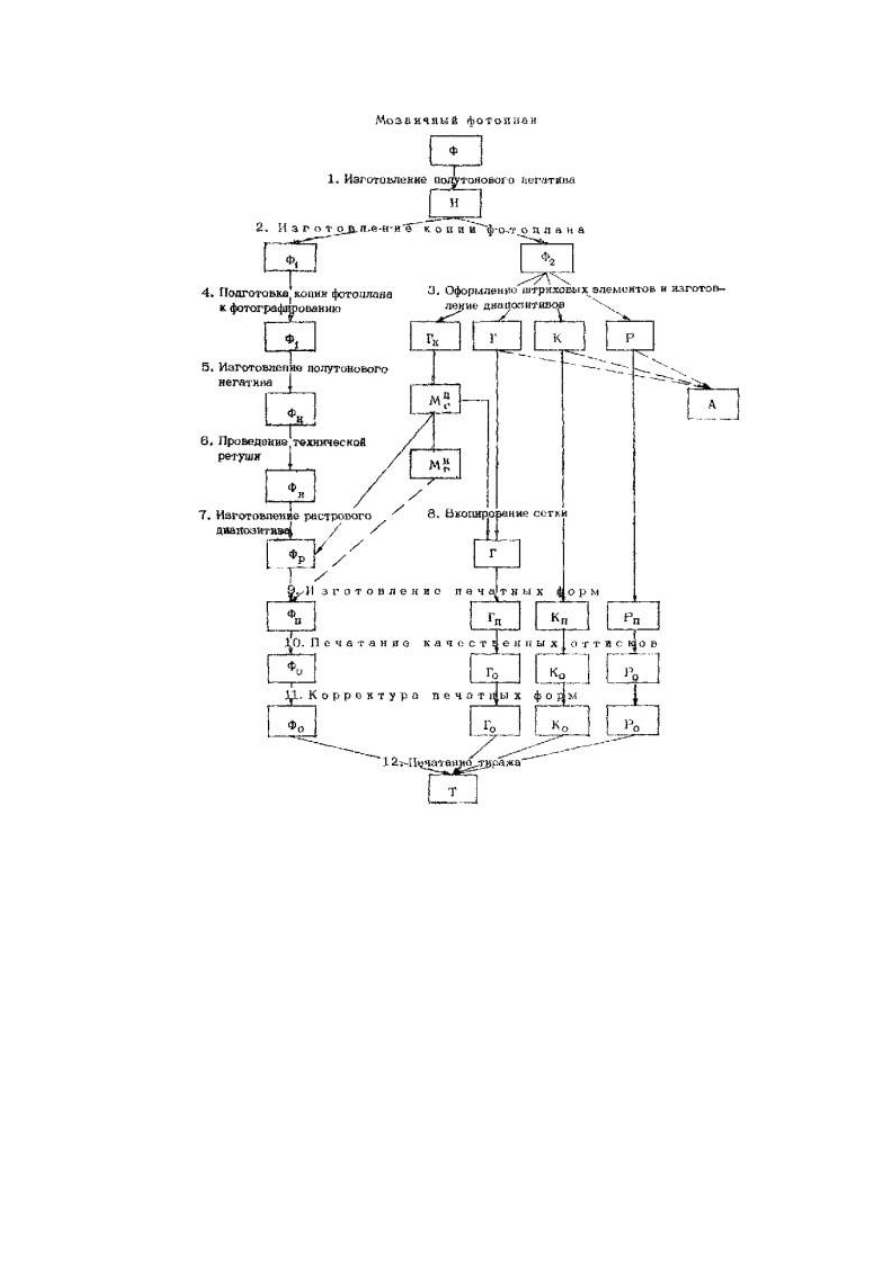

Рис. 1. Схема технологического процесса воспроизведения фотокарты:

Ф - мозаичный фотоплан; Ф

1

, Ф

2

 и Ф

р

 - копии и растровый диапозитив фотоплана; М

д

г

 и М

н

г



- диапозитивная и негативная маски гидрографии; диапозитивы: А - абрисный, Г -

гидрографии, К - контура, Г

к

 - гидрографии и контуров озер, Р - рельефа; Ф

п

, Г

п

, К

п

, Р

п

 и Ф

о

Г

о

, К

о

, Р

о

 - печатные формы и оттиски с соответствующих диапозитивов.

§ 95. При  издании  фотокарты  воспроизведение  ее  полутонового  оригинала  является

наиболее  ответственным  и  сравнительно  новым  процессом,  что  предопределяет
необходимость  уделить  ему  в  данном  руководстве  основное  внимание.  Обычная  же
технология воспроизведения штрихового оригинала при издании карты, охарактеризованная
в серии технологических инструкций ЦНИИГАиК, здесь не рассматривается.

§ 96. К руководству прилагается перечень материалов, рабочих растворов, оборудования и

приспособлений для изготовления фотокарты (см. приложение № 1).

Фотографирование мозаичного фотоплана

§ 97. При  фотографировании  мозаичного  фотоплана  наряду  с  общими  указаниями,

приведенными в § 32 - 34, надлежит руководствоваться следующим:

1. Фотографирование выполняется с призмой на малодеформирующейся фотопленке ФТ-

11п, ФТ-20п или ФТ-31п, изображение проявляется в нормальном проявителе (рецепт № 1 -
стр. 54).

2. В целях точной передачи аэрофотоизображения фотоплан воспроизводится с γ = 1, т.е. с

прямолинейной  пропорциональной  передачей  градации  полутонов.  Для  этого  при
фотографировании  применяется  контрольная 8 ÷ 10-польная  градационная  шкала  с  точно
определенными  оптическими  плотностями,  которую  помещают  на  полях  оригинала.
Контроль проводят с помощью фотоэлектрического денситометра.

3. Полутоновый негатив должен быть изготовлен в размере издания.
§ 98. С  полутонового  негатива  для  подготовки  фотокарты  к  воспроизведению  получают

две  копии  фотоплана  на  белой  матовой  фотобумаге,  наклеенной  на  жесткую  основу.
Смягчение или уконтращивание изображения на этих копиях не допускается (см. также § 35
и 36).

Дальнейшие  работы  над  копией  фотоплана,  предназначенной  для  передачи  графической

нагрузки  фотокарты,  включая  изготовление  диапозитивов  штрихового  оригинала  на
полиэфирной  пленке,  выполняются  в  обычном  порядке.  Особенности  воспроизведения
копии  фотоплана,  предназначенной  для  передачи  полутоновых  элементов  фотокарты,
рассматриваются в последующих разделах руководства.

Подготовка копии фотоплана к фотографированию

§ 99. Подготовка  копии  фотоплана  к  фотографированию  включает  в  себя  три  основных

этапа:

- определение интервала плотностей аэрофотоизображения фотоплана;
-  построение  графической  схемы  определения  требуемой  кривой  воспроизведения  и

требуемой градационной кривой полутонового негатива;

- подготовительные работы к фотографированию.
§ 100. Определение  интервала  плотностей  аэрофотоизображения  необходимо  для

построения кривой воспроизведения и градационной кривой полутонового негатива. С этой
целью  на  копии  фотоплана  определяют  максимальную  и  минимальную  оптические
плотности  рисунка  с  помощью  полутоновой  градационной 25-польной  шкалы-эталона.
Шкалу-эталон  накладывают  на  фотоплан  рядом  с  измеряемым  полем.  Путем  визуального
сравнивания находят на шкале поле, равное по плотности измеряемому участку фотоплана.
Повышению  точности  измерения  способствует  применение  листков  черной  бумаги  с
вырезанными  в  них  окошечками  (размером 5×5 мм),  которые  накладывают  на  измеряемое
поле фотоплана и шкалу-эталон.

На  серой  градационной 8 ÷ 10-польной  шкале  оставляют  поля  с  теми  плотностями,

которые  имеются  на  фотоплане.  Поля  с  большими  плотностями  закрывают  белой  бумагой.
Такая  шкала  служит  для  контроля  изготовления  полутонового  негатива  и  растрового
диапозитива.

§ 101. Определение  требуемой  градационной  кривой  полутонового  негатива  при

воспроизведении  фотоплана  с  выбранным  контактным  растром  производится  по
графической схеме, приведенной на рис. 2.

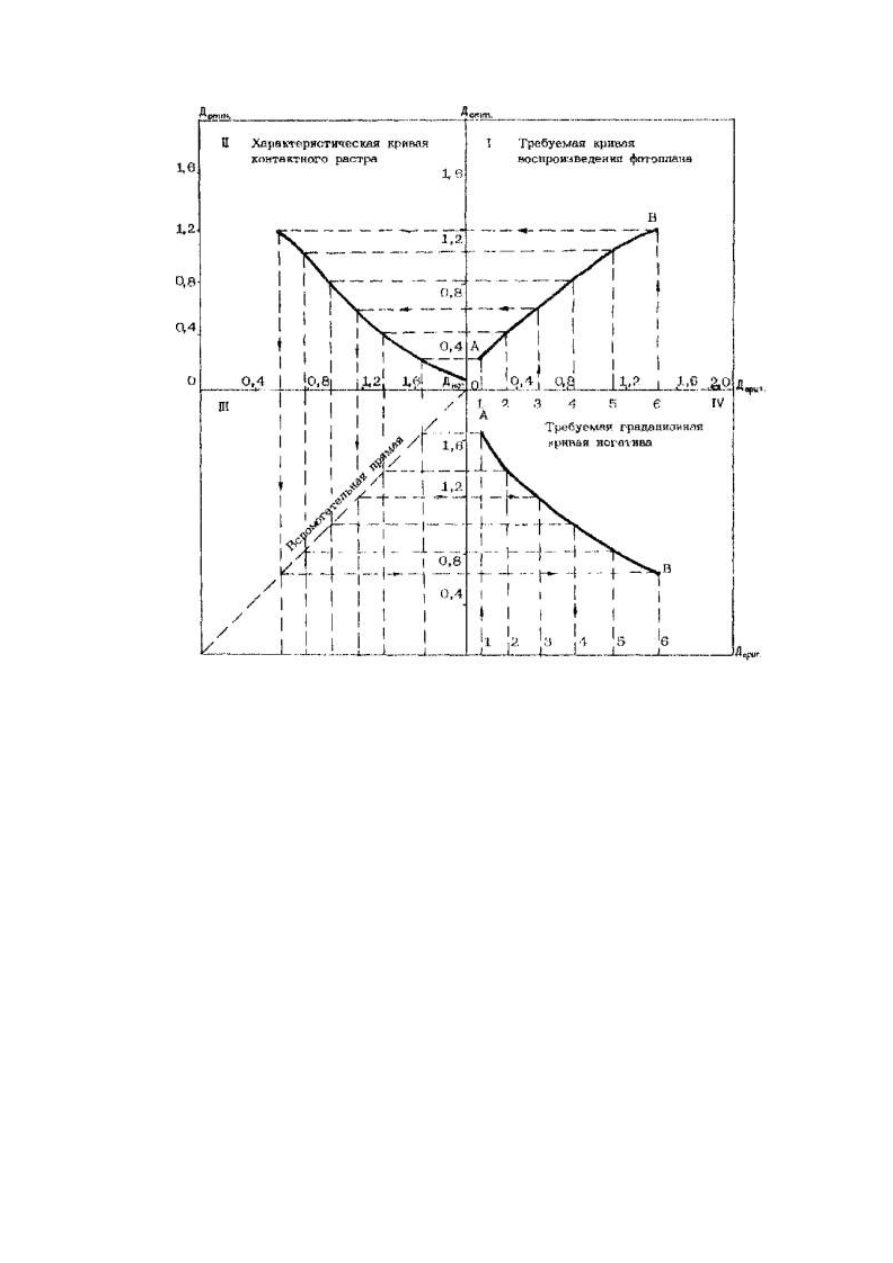

Рис. 2. Определение требуемой градационной кривой полутонового негатива

На  графике I схемы  строят  кривую  воспроизведения  фотоплана  по  двум  точкам  А  и  В.

Точка  А  соответствует  минимальным  значениям  оптических  плотностей  фотоплана
(оригинала)  и  оттиска,  точка  В - максимальным.  На  графике II строят  характеристическую
кривую  контактного  растра,  на  графике III - вспомогательную  прямую,  на  графике IV -
градационную  кривую  полутонового  негатива,  позволяющую  получить  наилучшую
градационную передачу изображения фотоплана с выбранным контактным растром.

Практически  построение  производят  следующим  образом.  По  оси  абсцисс  графика I

откладывают  значения  оптических  плотностей  полей  серой  градационной  контрольной
шкалы,  изготовленной  на  фотобумаге  и  фотографируемой  вместе  с  фотопланом.  Каждая
точка,  соответствующая  плотности  определенной  ступени  шкалы,  проектируется  с  оси
абсцисс  графика I на  кривую  воспроизведения  фотоплана  и  далее  на  ось  ординат  графика,
где  определяется  соответствующая  ей  плотность  на  оттиске  при  данной  кривой
воспроизведения. Эти точки проектируют (как показано стрелками) на характеристическую
кривую  контактного  растра  и  затем  на  ось  абсцисс  графика II, где  находят  значения
оптических  плотностей  требуемого  полутонового  негатива.  Эти  точки  с  помощью
вспомогательной прямой графика III проектируют на ось ординат графика IV, по оси абсцисс
которого  откладывают  значения  оптических  плотностей  полей  серой  градационной
контрольной  шкалы.  По  полученным  координатам  графика IV строят  искомую
градационную кривую полутонового негатива.

§ 102. Подготовительные  работы  и  фотографированию  заключаются  в  том,  что

полутоновую  копию  черно-белого  фотоплана  укладывают  в  экран  фотоаппарата,  поместив

на  ее  полях  для  контроля  серую  градационную  шкалу  и  серые  равноплотные  плашки.
Свободное  от  копии  фотоплана  поле  экрана  закрывают  черной  бумагой.  На  объектив
фотоаппарата  целесообразно  надевать  сделанную  из  картона  и  оклеенную  внутри  черной
бумагой  трубу-бленду.  Для  получения  равномерной  освещенности  копии  фотоплана  перед
каждым дуговым фонарем устанавливают матовое кварцевое стекло. С помощью люксметра
проверяют равномерность освещения экрана.

Изготовление полутонового негатива

§ 103. Копию  фотоплана  вместе  с  контрольной  шкалой  и  плашками  фотографируют  с

призмой. Для определения материалов и режима изготовления негатива (пленки, проявителя,
времени

экспонирования

и

проявления)

желательно

использовать

«Атлас

характеристических  кривых  фотослоев».  В  атласе  находят  кривую,  соответствующую
требуемой, и условия ее получения; в этих же условиях изготовляют негатив. В зависимости
от  характера  требуемой  кривой  для  изготовления  негатива  применяют  одну  из
малодеформирующихся  пленок  (ФТ-11п,  ФТ-20п,  ФТ-31п).  Время  экспонирования
регулируют с помощью экспозиметра.

§ 104. Режим  фотографирования  при  отсутствии  «Атласа  характеристических  кривых

фотослоев»  определяют  следующим  образом.  Сначала  фотографируют  на  кусочке
фотопленки  контрольную 8 ÷ 10-польную  шкалу,  помещенную  на  полях  оригинала.  После
фотографической обработки и высушивания измеряют на фотоэлектрическом денситометре
оптические  плотности  полей  серой  градационной  шкалы  и  строят  градационную  кривую
негатива. Для этого на миллиметровке строят график, откладывая по оси абсцисс значения
оптических  плотностей  полей  контрольной  шкалы  фотоплана,  а  по  оси  ординат - значения
оптических  плотностей  полей  шкалы,  полученные  на  негативе.  Построенный  график
совмещают на просвет с графиком IV рис. 2 и проверяют, совпадают ли кривые. При этом
допускается смещение графиков относительно друг друга по вертикальной оси.

§ 105. В  случае  несовпадения  кривых  контрольную  многопольную  шкалу  вторично

фотографируют  на  кусочке  пленки.  При  этом  подбирают  время  экспонирования,  исходя  из
следующих положений:

1)  если  градационная  кривая  негатива  прямолинейна,  но  наклонена  к  оси  абсцисс  под

меньшим  углом,  чем  требуемая  (рис. 3а),  то  негатив  недопроявлен,  следовательно
необходимо увеличить время проявления;

2)  если  градационная  кривая  прямолинейна,  но  наклонена  к  оси  абсцисс  под  большим

углом,  чем  требуемая  (рис. 3б),  то  негатив  перепроявлен,  следовательно  необходимо
уменьшить время проявления;



Рис. 3. Неправильное проявление:

а - недопроявление; б - перепроявление

3)  если  градационная  кривая  непрямолинейна  и  имеет  вид,  как  на  рис. 4а,  значит  имеет

место недодержка, следовательно необходимо увеличить время экспонирования;

4) если градационная припая непрямолинейна и имеет  вид, как на рис. 4б, значит имеет

место передержка и следовательно необходимо уменьшить время экспонирования;
