ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 13





5. Комбинированный

(графоаналитический)

При данном способе на съемочной точке устанавливается мензула. Съемка важных контуров производится

вышеуказанными способами. Съемка же второстепенных контуров - мензульным способом.

В этом случае абрис не ведется и вся снятая ситуация наносится на планшет непосредственно в поле.

Методика проведения мензульной съемки указана в главе

4

.

Точность способов съемки определяется по формулам (

39

), (

41

), (

42

), (

43

).

Съемка ситуации требует от исполнителя повышенного внимания и навыка. В данном случае каждая точка

контура снимается независимо от других, и погрешность в определении положения, одной точки не повлияет на
положение других точек, а следовательно, грубая погрешность в съемке точки может не выявиться. Поэтому
исполнитель должен все время изучать ситуацию, форму контуров, следить за работой реечника или мерщика с
лентой. Особое внимание следует обратить в том случае, когда производится координирование углов зданий или
характерных точек на проезде.

Каждый предмет местности снимается по контуру.
Контуром предметов является линия, образованная соприкосновением земной поверхности с покрытием или

без покрытия с наружной поверхностью предметов.

Например, у зданий, расположенных вдоль проезда, контур проходит при соприкосновении цокольной части

фундамента с тротуарной частью или отмосткой (рис.

38

).

Выбор способа съемки будет зависеть от точности инструментов, обеспечивающих средние квадратические

погрешности съемки, указанные в табл.

19

.

Абрис ведется в карандаше. Журнал горизонтальной съемки заполняется в исключительных случаях (при

густой застройке, необходимости измерения вертикальных; углов и угловых засечек).

В качестве журнала горизонтальной съемки можно использовать журнал тахеометрической съемки.
Съемка проездов подразделяется на две части:
- съемку ситуации;
- обмер фасадов и контрольные промеры.
Съемка деталей ситуации проезда начинается со съемочной точки. Над точкой устанавливается инструмент,

центрируется.

Если при этом установлен теодолит, то нуль лимба ориентируется по начальному направлению. Это начальное

направление должно быть указано в абрисе (прил.

5

). После ориентирования инструмента производится зарисовка

местных предметов в абрис. В абрис зарисовываются только те предметы местности, которые подлежат съемке, в
зависимости от масштаба съемки.

После зарисовки предметов производятся угловые измерения на выбранные ситуационные точки при одном

круге (горизонтальные и углы наклона).

Для этого алидада открепляется от начального направления и поочередно труба наводится на ситуационные

точки со взятием отсчета по лимбу. Последнее наведение делается снова на начальное направление для контроля.
Контрольные отсчеты записываются в абрис или журнал в скобках под первоначальным ориентированием.

После угловых измерений инструментом намечаются створные линии для съёмки точек способом

перпендикуляров и производятся измерения полярных расстояний. Пробивка створов, может производиться с
одновременным откладыванием расстояния мерной лентой или дальномером до мест опускания перпендикулярна
со снимаемой точки (рис.

39

).

Обмеры фасадов могут производиться до начала инструментальной съемки или после.

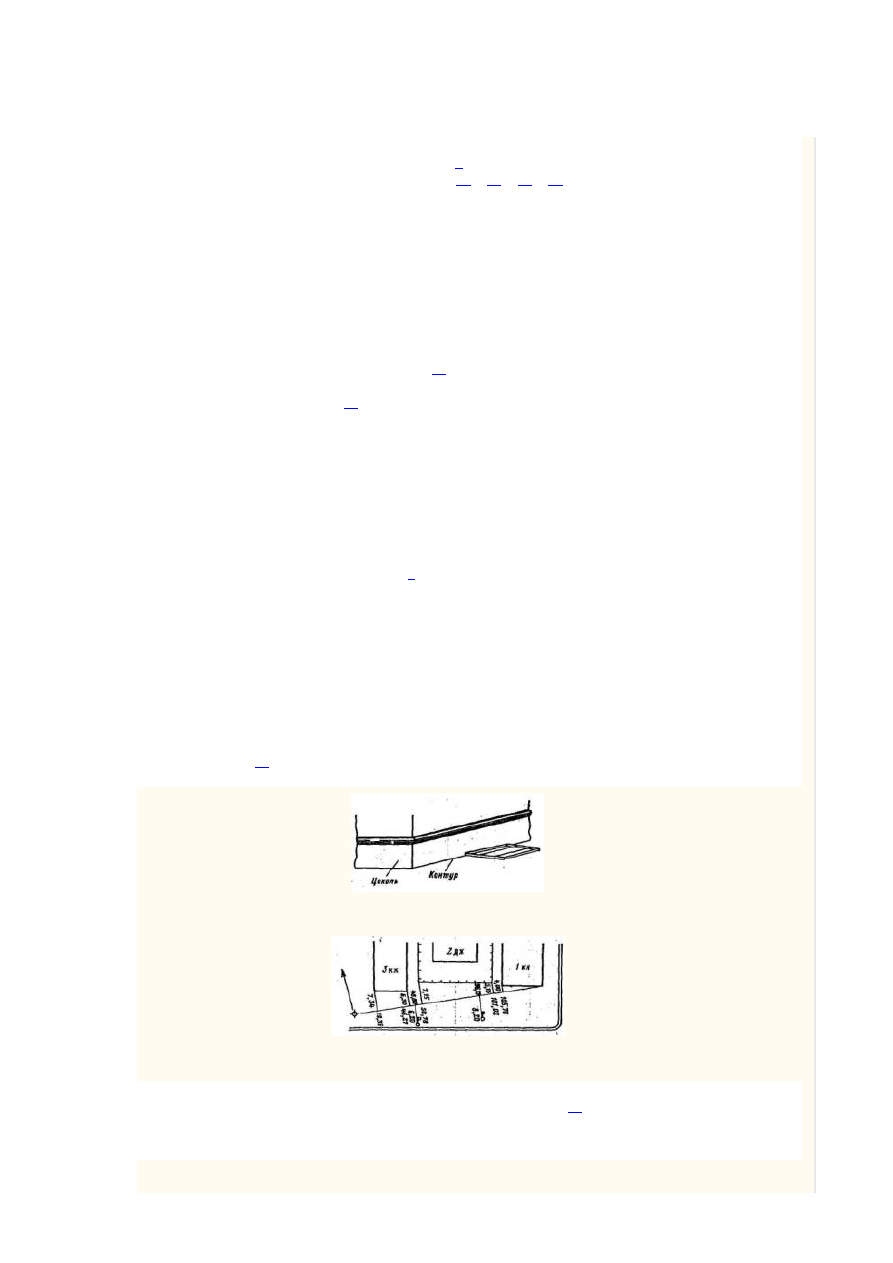

Рис. 38. Контур цоколя здания

Рис. 39. Створная линия

Это будет зависеть от времени года и условий местности. Обмер фасадов и контрольные промеры

выполняются стальной лентой или рулеткой с точностью, указанной в табл.

27

.

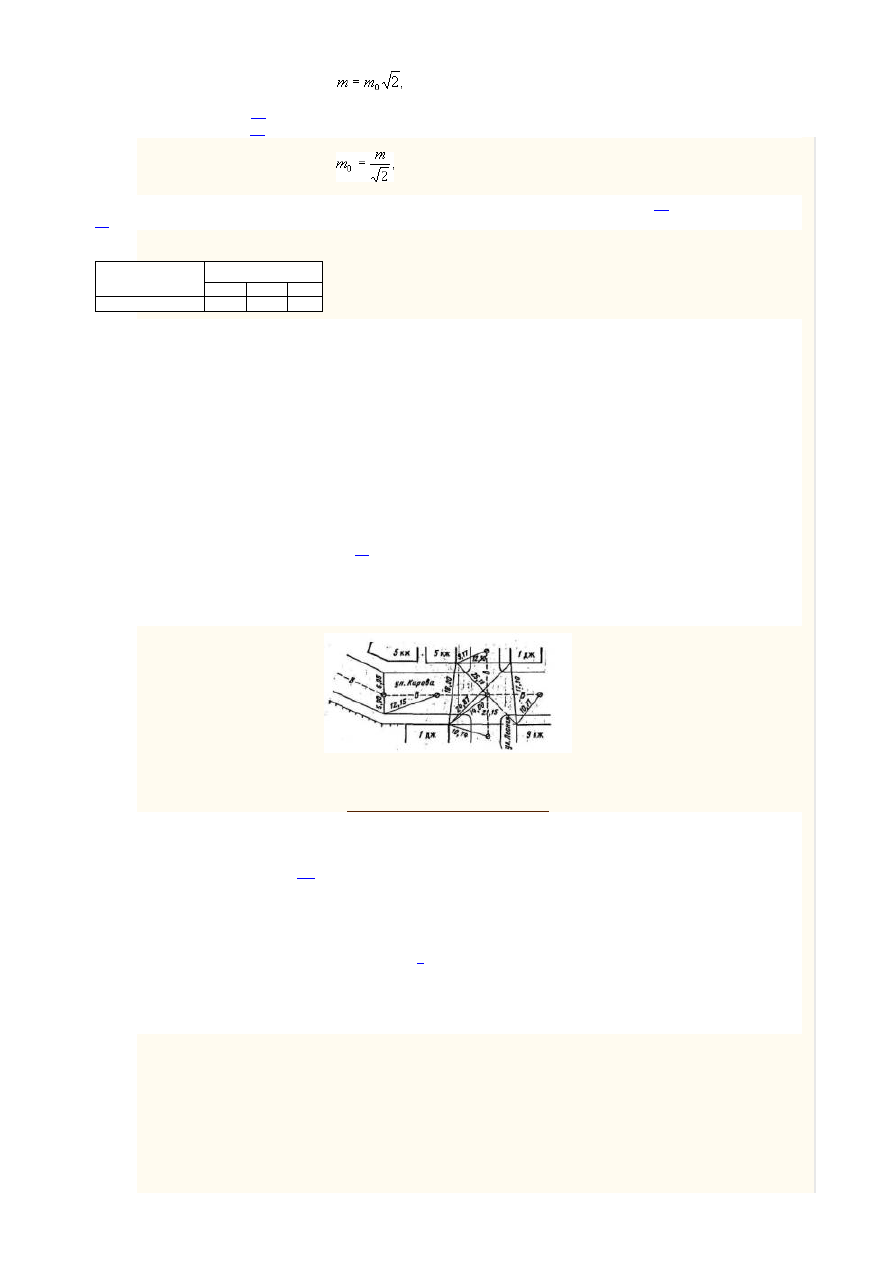

Используя принцип равного влияния погрешностей угловых и линейных измерений, будем иметь т

лин

= т

угл

= т

0

. Тогда средняя квадратическая погрешность измерений, связанная со съемками, будет равна

                                                                                                        (45)

где т берется из табл.

19

.

Преобразуя формулу (

45

), получим среднюю квадратическую погрешность измерения линий, т. е.

                                                                                                          (46)

Точность линейных измерений для различных масштабов, вычисленная по формуле (

46

), приводится в табл.

27

.

Таблица 27

Способы измерения т0мдля масштабов

1:2000 1:1000 1:500

Лента (рулетка)

0,25

0,12

0,06

Лента укладывается вплотную к фасаду, и начало ее совмещается с первой снятой точкой фасада. По ленте

берут отсчет для всех деталей, выражающихся в масштабе. В зависимости от масштаба съемки производится
обмер приямников, иллюминаторов, ступенек, архитектурных выступов и т. п. При этом производится
обобщение, т.е. выступы, ступеньки и т.п. опускаются при съемке, если они не превышают 0,5 мм плана.

При измерениях фасада дают общую меру от одного резкого излома фасада. до другого. Не допускается

измерение по частям, так как оно несет в себе погрешности от округлений при отсчетах отдельных отрезков. При
наличии закругления фасада следует определить его радиус. При отсутствии концевых мер измерение расстояния
до внутреннего угла здания производится по частям, т.e. расстояние по ленте фиксируется на каком-нибудь
целом числе ленты, и остаток от угла до отмеченного расстояния измеряется, отдельно желобковой рулеткой.

Контрольные измерения производятся выборочно между снятыми точками противоположных сторон фасадов.

Такие измерения делают на углах кварталов (в местах  пересечения улиц), в виде «конвертов», связывающих
углы кварталов как поперек улиц, так и по диагоналям перекрестка. Кроме того, поперечные промеры берутся в
местах изломов фасадных линий. Контрольными промерами подсекаются, где это возможно, выходы подземных
коммуникаций, капитальные здания (рис.

40

).

В результате произведенных работ по съемке проездов представляются:
а) абрисы съемки проездов или оформленные в карандаше планшеты в случае комбинированной съемки;
б) журнал горизонтальной съемки (в случае его заполнения);
в) пояснительная записка.

Рис. 40. Контрольные промеры

6.4. СЪЕМКА ВНУТРИ КВАРТАЛОВ

Съемку внутри кварталов желательно выполнять после окончания съемки проездов. Для облегчения работы

перед внутриквартальной съемкой следует произвести накладку на планшеты снятой ситуации проездов и
фасадов. При необходимости определяются дополнительные съемочные точки внутри кварталов. Методика
сгущения изложена в параграфе

6.2

.

Съемку внутри кварталов следует выполнять таким образом, чтобы обеспечивался надлежащий контроль

снятой ситуации. Одним из видов контроля, является установление в натуре точек ситуации, которые должны
быть сняты с двух смежных точек.

Детальная съемка внутри кварталов производится теми же способами, что и при съемке проездов. Все данные

съемки внутри кварталов заносятся в абрис (прил.

5

). Записи в абрисе ведутся в карандаше достаточно четко и

ясно, и располагаются таким образом, чтобы не возникло сомнений к каким элементам эта запись относится.

Съемка внутри кварталов производится теми же способами, как и в случае съемки проездов. При обмерах

строений, а в некоторых случаях и для построения точек ситуации, не снятых со съемочных линий, производится
измерение диагональных связок между углами строений или какими-либо иными точками ситуации.

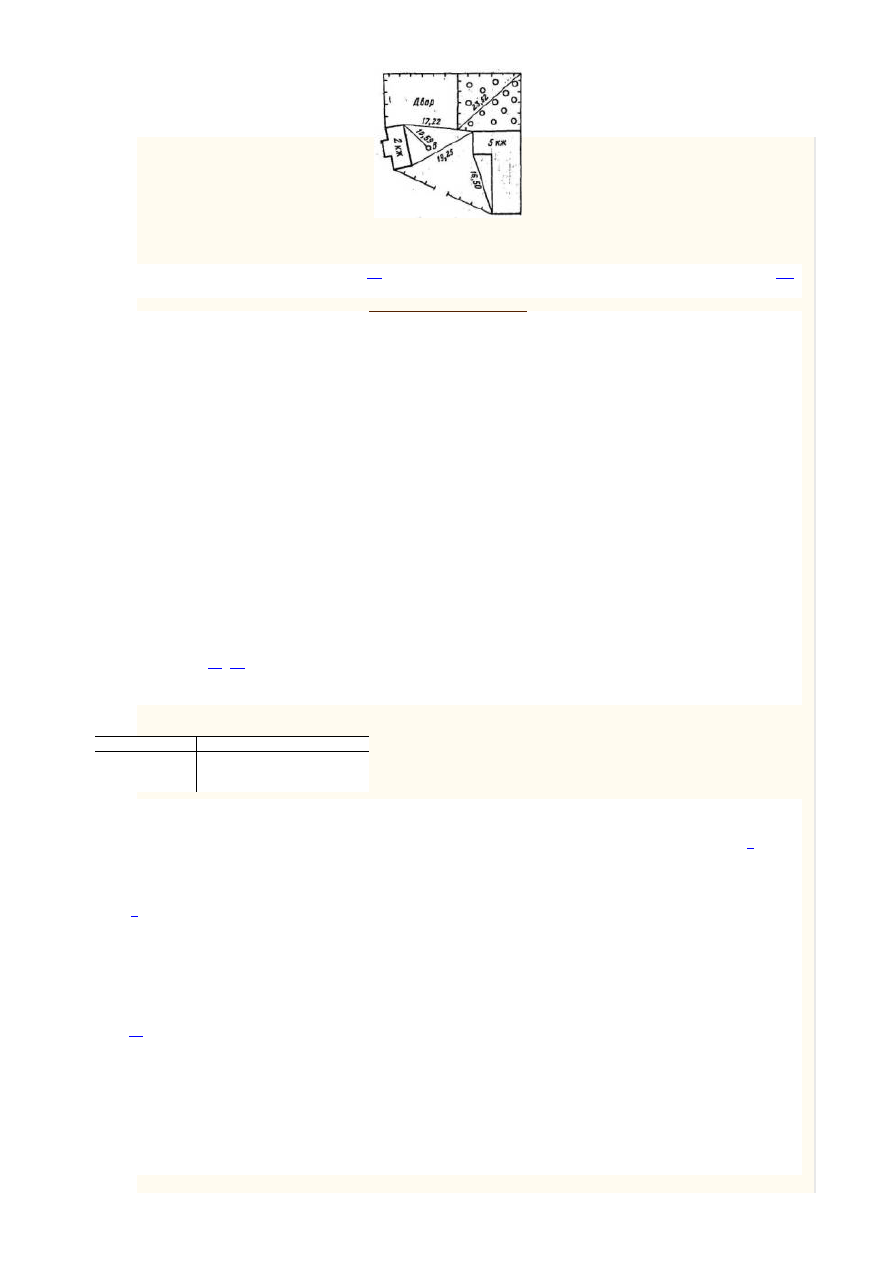

Рис. 41. Контроль съемки внутри квартала

Контроль съемки внутри кварталов (рис.

41

) производится аналогично контролю при съемке проездов (см.

6.3

).

В результате работ по съемке внутри кварталов представляются те же материалы, что и при съемке проездов.

6.5. СОСТАВЛЕНИЕ ПЛАНА

При составлении плана используется полевой материал, полученный в результате выполнения горизонтальной

съемки:

- абрисы съемки;
- журналы горизонтальной съемки;
- пояснительная записка.
В работы по составлению плана входят:
- вычисления;
- построение координатной сетки;
- накладка съемочных точек по координатам;
- нанесение ситуации;
- корректура составленного плана;
- полевой контроль.
Составление плана горизонтальной съемки производится в том же порядке, в каком выполнялись полевые

работы, т.е. сначала наносятся точки съемочных сетей, затем предметы ситуации местности.

Вычислительные работы выполняются с целью получения координат съемочных точек и тех точек ситуации,

которые должны быть нанесены по координатам на план.

Вычисления начинаются с проверки журнала. На абрисе или в журнале вычисляются горизонтальные

проложения тех линий, углы наклона которых превышают 2°. Одновременно отмечаются точки ситуации,
которые должны быть нанесены на план по координатам или методом хорд.

По координатам на план наносятся те точки ситуации, расстояния до которых превышают величины,

указанные в табл.

28

[

11

].

По координатам также наносятся створные точки, если с них идут висячие ходы, или створная линия

переходит с одного планшета на другой.

Таблица 28

Масштаб съемки Расстояние до точек ситуации, м

1:2000
1:1000

1:500

120

60
30

Вычисление координат ведется в ведомостях по общеизвестной методике.
Для более удобного выполнения работ по составлению плана необходимо иметь схему съемочной сети.
Составление плана горизонтальной съемки выполняется на планшете или на мягкой основе (см. главу

4

).

Построение координатной сетки и накладка съемочных точек по координатам производится так же, как и при

составлении плана тахеометрической съемки.

При составлении плана горизонтальной съемки заполняется формуляр планшета по образцу, приведенному в

главе

4

.

Нанесение ситуации (контуров и предметов) выполняется в той же последовательности, в какой выполнялись

съемочные работы на местности. Накладка ситуации производится методом геометрических построений.
Построение точек соответствует методу, которым выполнена съемка. При этом расстояния откладывают при
помощи измерителя и масштабной линейки, прямые углы - при помощи треугольника, углы строят с помощью
транспортира или тахеографа. Могут быть использованы и другие вспомогательные приборы.

В процессе нанесения ситуации могут встречаться точки, расстояния до которых превышают указанные в

табл.

28

величины, тогда они наносятся по координатам.

Накладка с висячих ходов производится в первую очередь тех точек ситуации, где производился контроль

(дополнительные промеры, обмеры и т. п.), а затем и всех остальных.

При составлении плана горизонтальной съёмки застроенной территории желательно сначала производить

накладку ситуации по проезду, затем внутри квартала. Последовательность накладки ситуации застроенной
территории такова: прежде всего наносятся углы зданий и сооружений, а затем на основании обмеров
накладывают входы, приямники, пристройки и т.п.

При накладке прямолинейных контуров смежные точки соединяют прямыми линиями, криволинейные

конторы, не имеющие четкой геометрической формы, соединяют плавными кривыми линиями.

Одновременно с накладкой точек ситуации контролируют правильность съемки и накладки измерением на

плане расстояний между этими точками. Сравнивая эти расстояния с измеренными на местности. Расхождения
между промерами, взятыми с плана и измеренными на местности, не должны превышать 0,7 мм в масштабе
плана, в противном случае накладку этих точек повторяют. Если и при повторной накладке расхождение
останется таким же, то необходима проверка этого расстояния на местности, о чем делается соответствующая
пометка на плане и в абрисе.

При составлении плана для сводки ситуации местности между планшетами необходимо накладывать

ситуацию за рамкой на расстоянии 1 см. Составитель плана производит сводку по южной и восточной рамкам
планшета. Для этого делается выкопировка на кальку ситуации смежных планшетов полосой по 2 см. В случае
расхождения контуров на стыке планшетов принимается их среднее положение.

По окончании работы по составлению плана все замечания, связанные с необходимыми промерами,

объединяют и направляют для контрольных и дополнительных измерений на местности.

Камеральная корректура производится после окончания накладки ситуации в карандаше.
Выполняется проверка нанесения точек съемочного обоснования н закоординированных точек.
Количество контролируемых точек устанавливается проверяющим, в среднем оно может достигать 15%: [

7

].

Далее переходят к проверке накладки ситуации местности, проверяется:
- полнота накладки путем сличения плана с абрисом;
- правильность надписей, характеристик зданий, названий улиц и т. п.;
- точность накладки ситуации;
- сводка ситуации на отдельных участках рамок планшетов.
Предельные расхождения и их количество при проверке точности накладки допускается такое же, как и при

полевом контроле.

Все замечания по состоянию планов записываются в корректурный лист. Указания о недочетах, подлежащих

исправлению, должны излагаться в корректурном листе коротко, точно и ясно.

Затем план передается исполнителю (составителю) на исправление корректурных замечаний. Об

исправленных замечаниях исполнитель в корректурном листе делает соответствующую запись.

Полевой контроль производится после исправления замечаний, выявленных во время камеральной

корректуры. В процессе производства полевого контроля выполняется сличение плана с местностью. В случае
обнаружения пропусков в съемке или неверных характеристик строений или угодий на абрисе делаются
соответствующие указания, пропущенные же места доснимаются.

В процессе полевого контроля производятся контрольные замеры расстояний между точками ситуации.

Расхождения между расстояниями, взятыми с плана и полученными при контрольных промерах, не должны быть
более величин, указанных в табл.

29

[

8

].

Таблица 29

Масштабы съемки

Допустимые расхождения, см

для проездов для внутриквартальной застройки

1:2000
1:1000

1:500

140

70
35

180

90
45

Предельные расхождения не должны превышать удвоенных значений, помещенных в табл.

29

, и количество

их не должно быть более 10% от общего числа контрольных измерений.

В результате составления плана горизонтальной съемки формируются следующие материалы:
- планшет,
- формуляр планшета,
- выкопировки сводок по рамкам,
- корректурные листы,
- акты полевой приемки,
- абрисы.

Глава 7

КОРРЕКТУРА СЪЕМКИ ПРОШЛЫХ ЛЕТ И ОФОРМЛЕНИЕ ПЛАНОВ

7.1. КОРРЕКТУРА СЪЕМКИ ПРОШЛЫХ ЛЕТ

Корректура (обновление) топографических планов съемок прошлых лет производится с целью приведения их

содержания в соответствие с современным состоянием местности. В зависимости от характера изменений,
происшедших на местности, и от важности района в хозяйственных целях осуществляется непрерывное или
периодическое обновление топографических планов. При правильной постановке работ все изменения на
местности должны своевременно отображаться на планах.

Точность и полнота содержания обновленных планов должны удовлетворять требованиям инструкции по

топографической съемке в масштабах 1:5000, 1:2000, 1:1000, 1:500. Для обновления планов используются все
имеющиеся материалы съемок более крупного масштаба, выполненных после составления обновляемого плана.
Если в результате хозяйственной деятельности произошли значительные изменения на местности и в рельефе
(45-50%) и дальнейшая корректура нецелесообразна, то топографическая съемка выполняется заново.

Работы по корректуре старых съемок начинают со сбора и изучения планового материала и геодезической

основы на выбранный район. К таким материалам относятся:

- каталоги координат геодезических пунктов;
- списки координат пунктов сетей, проложенных позже и не помещенных в изданных каталогах;















содержание   ..  11  12  13  14   ..
