ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 12





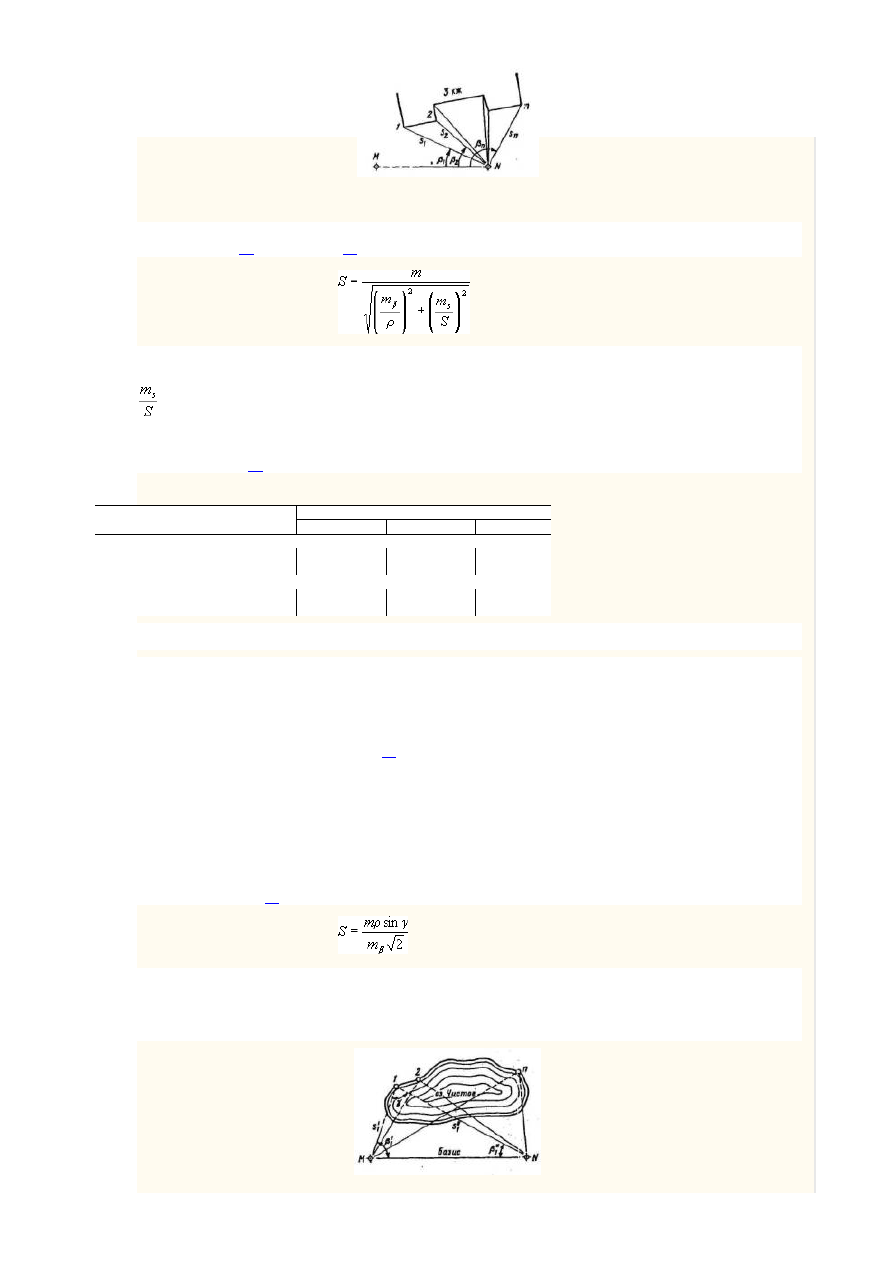

Рис. 33. Съемка полярным способом

Допустимые значения расстояний могут быть вычислены исходя из средних квадратических погрешностей

измерений т (см. табл.

19

) по формуле [

28

]

                                                                                     (41)

где - полярное расстояние;

m

 - точность измерения полярного угла;

 -относительная погрешность линейных измерении;

т - средняя квадратическая погрешность измерений.

Допустимые значения расстояний при съемке полярным способом, с учетом длины стороны теодолитного

хода, приводятся в табл.

21

.

Таблица 21

Характер контуров

Полярные расстояния, м, при масштабе съемки

1:2000

1:1000

1:500

При измерении лентой

Четкие (капитальные сооружения)

300

180

90

Четкие (некапитальные сооружения)

350

250

200

При измерении нитяным дальномером
Четкие (капитальные сооружения)

100

60

30

Четкие (некапитальные сооружения)

300

150

80

П р и м е ч а н и е . При измерении линий оптическими дальномерами расстояния увеличиваются соответственно увеличению точности

дальномера.

Достоинством полярного способа съемки является определение местоположения каждой контурной точки

независимо от других, благодаря чему не происходит накопления погрешностей.

4. Способ засечек применяется в зависимости от используемых инструментов в виде угловых или линейных

засечек.

а. Способ прямых угловых засечек применяется на открытых участках, там, где невозможно производить

непосредственное измерение расстояний (рис.

34

).

Для определения положения снимаемой точки 1 способом угловой засечки измеряются два угла

1

и

1

'

,

примыкающих к базису.

Базисом могут быть сторона или часть теодолитного хода или любые два пункта планового обоснования,

между которыми существует видимость.

Примычные углы

измеряются одним полуприемом с точностью до 1'. Основное требование, предъявляемое к

угловой засечке, состоит в том, что угол γ при определяемой точке должен лежать в пределах 30-150°.

Расстояние от исходных до определяемой точки можно вычислить по формуле оценки точности при съемке

способом угловой засечки [

28

]

                                                                                                      (42)

где - расстояние до снимаемой точки;

- средняя квадратическая погрешность измерений;
γ - угол при определяемой точке;
m

β

- точность измерений углов β.

Рис. 34. Способ прямых угловых засечек

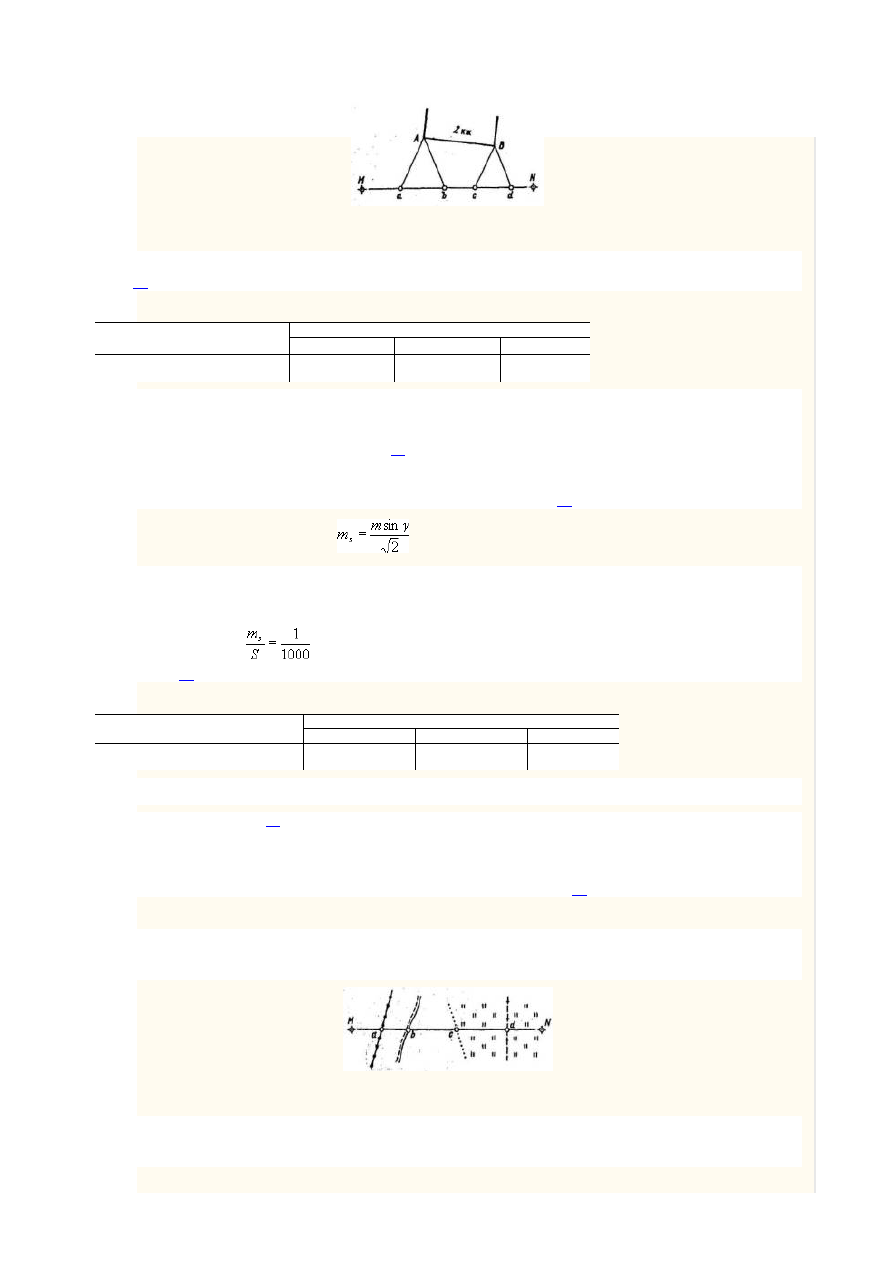

Рис. 35. Способ линейной засечки

Принимая γ = 30°, m

β

= ±1', получим значения допустимых расстояний при съемке способом угловых засечек

(табл.

22

).

Таблица 22

Характер контуров

Расстояние при угловой засечке, м, при масштабе съемки



1:2000

1:1000

1:500

Четкие (капитальные сооружения)

400

200

100

Четкие (некапитальные сооружения)

1200

600

300

б. Способ линейных засечек применяется, если условия местности позволяют легко производить линейные

измерения.

Положение точки при съемке способом линейных засечек определяется как вершина треугольника аАb, в

котором известны три стороны аА, ab, АВ (рис.

35

).

Линии засечек измеряются непосредственно рулеткой однократно.
Допустимые длины линейных засечек можно вычислить по формуле оценки точности при съемке ситуации

этим способом, исходя из среднеквадратической погрешности измерений [

28

]

                                                                                                      (43)

где m

s

- погрешность снимаемой точки;

- средняя квадратическая погрешность измерений;
γ - угол при снимаемой точке.

Принимая γ = 30° и

, получим допустимые значения расстояний при съемке способом линейных

засечек (табл.

23

).

Таблица 23

Характер контуров

Расстояния при линейной засечке, м, при масштабе съемки

1:2000

1:1000

1:500

Четкие (капитальные сооружения)

120

60

25

Четкие (Некапитальные сооружения)

360

180

90

П р и м е ч а н и е . При измерении линий дальномерами допустимые расстояния изменяются в зависимости от точности применяемого

дальномера.

5. Способ створов (рис.

36

). Суть способа заключается в том, что в створе двух известных точек М и при

помощи теодолита и мерного прибора определяется положение контуров.

Обычно при производстве горизонтальной съемки применяют все указанные способы. Это делает теодолитный

метод съемки достаточно гибким и является одним из его достоинств.

Измеренные линии во всех способах приводятся к горизонту по формуле [

17

]

Dcosv,                                                                                                          (44)

где - горизонтальное проложение линий;

- измеренное значение длины линии;
- угол наклона линии.

Рис. 36. Способ створов

Так как линейные измерения при горизонтальной съемке производятся с точностью, не превышающей 1/1000,

то более малыми погрешностями можно пренебречь. Тогда значение наименьшего угла наклона v, с которого
нужно вводить поправки за приведение к горизонту, можно вычислить следующим образом:

cos 0 - cos = 1 - cos = 1/1000 = 0,001;

cos = 0,999; = 2°34'.

Следовательно, при производстве горизонтальной съемки на местности с углами наклона 2° и более для

вычисления горизонтальных приложений следует измерять вертикальные углы.

Чтобы погрешность определения горизонтального проложения, обусловленная погрешностью измерения угла

наклона, не превышала 1/1000, погрешность измерения угла наклона не должна превышать величины, указанной
в табл.

24

.

Таблица 24

Угол наклона

Допустимая погрешность измерения угла

наклона

Угол наклона

Допустимая погрешность намерения угла

наклона

98'

28'

3

68

8

24

4

50

10

20

5

40

12

16

6

32

15

14





20

10

Из табл.

24

видно, что углы наклона до 10° можно измерять с точностью, которую обеспечивает эклиметр, -

15-20'. Углы наклона более 10° необходимо измерять теодолитом, отсчеты следует брать с точностью до 1'.

Основными полевыми материалами, получаемыми в результате теодолитной съемки, являются и журналы

измерений.

При съемке ситуации глазомерно, в каком-либо произвольном масштабе, составляется схематический план

местности - абрис. На абрисе показывается расположение точек и сторон теодолитных ходов и снимаемых
объектов местности со всеми результатами угловых и линейных измерений и пояснительными надписями. Абрис
должен давать полное представление о ситуации снимаемой местности.

Журнал при горизонтальной съемке заполняется по мере необходимости, так как в основном все записи

производятся на абрисе.

Так, например, журнал ведется при съемке способом обхода, полярным способом. В журнал записываются

углы наклона местности, если они превышают 2°.

6.2. СГУЩЕНИЕ СЪЕМОЧНОЙ СЕТИ

В плановом отношении геодезической основой горизонтальной съемки, как и других видов съемки, служат

пункты государственных геодезических сетей, геодезических сетей сгущения (местных сетей), точки съемочного
обоснования, которые развиваются в зависимости от формы, размера и характера застройки участка.

Минимальное количество точек съемочного обоснования на 1 кв. км и на 1 планшет прямоугольной разграфки

приведено в табл.

25

.

Таблица 25

Масштаб съемки

Минимальное количество точен

Четкие контуры

Нечеткие контуры

на 1 кв. км

на 1 планшет на 1 кв. км на 1 планшет

1:2000

8

8

6

6

1:1000

6

4

12

3

1:500

32

2

16

1

Съемочным обоснованием, как правило, служат теодолитные ходы, микротриангуляция и засечки.
В процессе производства съемочных работ может выявиться, что съемочных точек недостаточно для полного

отражения ситуации местности на плане. Тогда проводится дополнительное сгущение сети съемочного
обоснования. Способы сгущения могут быть различными в зависимости от конкретных условий местности.

Одним из способов дальнейшего сгущения может быть проложение диагональных ходов внутри сети

(полигонов) съемочного обоснования.

Длина таких ходов должна быть не более половины длин, установленных для теодолитных ходов, и с

погрешностью 1:2000.

Относительная точность диагональных ходов не должна быть ниже 1:1000.
Диагональный ход может прокладываться и для контрольных измерений.
Если на застроенной территории съемочное обоснование не позволяет снять отдельные элементы ситуации,

рекомендуется прокладывать для этой цели висячие теодолитные ходы, опирающиеся одним концов, на исходные
точки.

Таблица 26

Масштаб съемки

Допустимая длина висячих ходов Число углов поворота

1:2000

200

2

1:1000

150

1

1:500

100

1

Длина и максимальное число углов поворотов в висячих ходах приводятся в табл.

26

.

Для создания более густой сети съемочных точек на сторонах теодолитных ходов могут разбиваться створные

точки (рис.

37

). Створные точки (линии) разбиваются не далее 2-го порядка.

Дополнительные съемочные точки могут быть получены также способом угловых засечек.

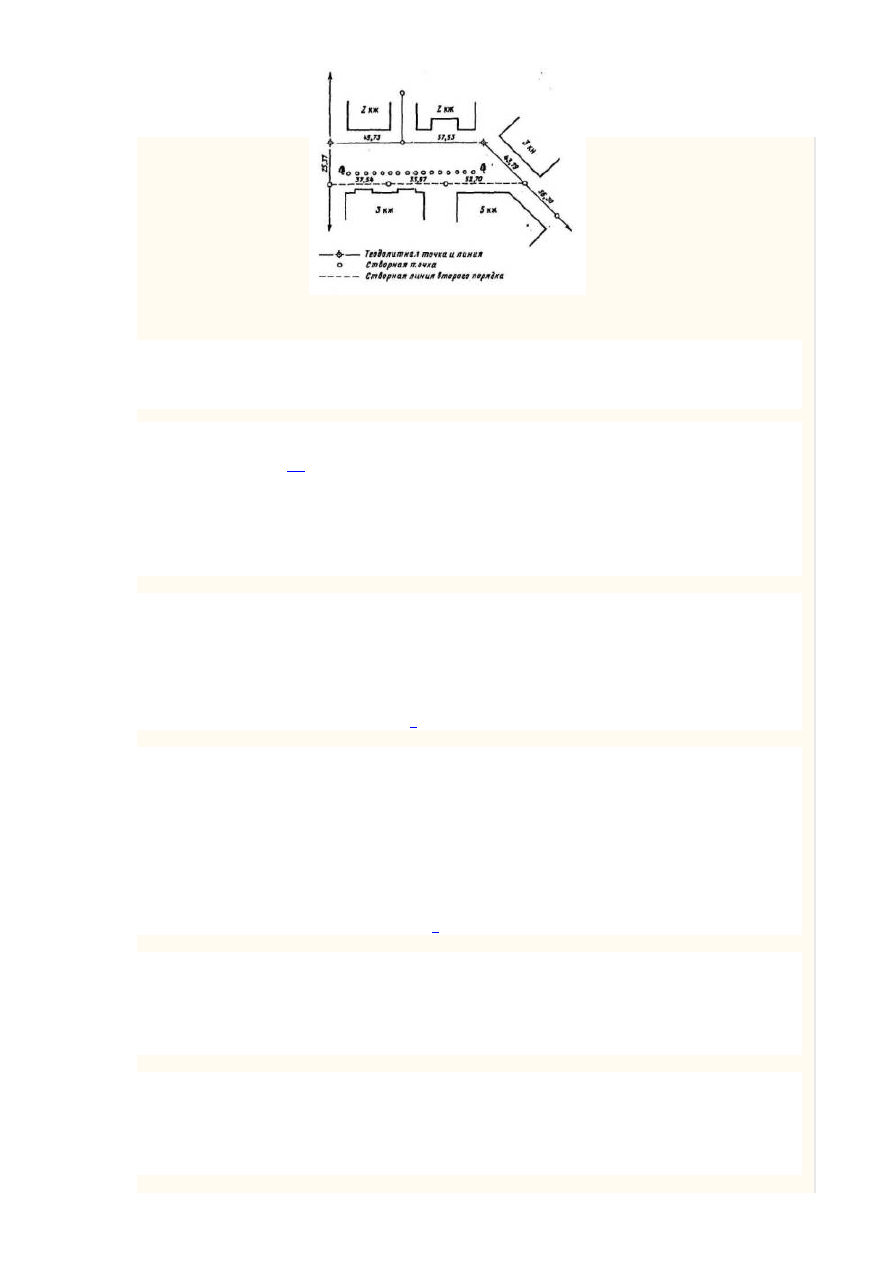

Рис. 37. Схема сгущения съемочной сети

Определение дополнительных точек на местности вышеперечисленными методами (их закрепление,

инструменты, методика угловых и линейных измерений, камеральная обработка результатов полевых измерений)
производится так же, как определение точек съемочных сетей. Дополнительные точки используются в качестве
съемочного обоснования.

6.3. СЪЕМКА ПРОЕЗДОВ

Съемка проездов производится со съемочных точек способами перпендикуляров (абсцисс и ординат),

полярным, засечек, створов и комбинированным (графоаналитическим). Общая техническая характеристика
каждого способа приводится в

6.1

.

Съемка контуров местных предметов состоит в определении их планового положения относительно исходных

плановых точек, а также относительно друг друга. Съемка осуществляется путем измерения длин линий до
указанных контуров и измерения горизонтальных углов между направлениями на опорную точку и контур или
между направлениями на характерные точки контуров.

Определение планового положения контуров местных предметов производится вышеуказанными способами)

по следующей методике:

1. Способ перпендикуляров

Принимая одно из направлений за опорную линию (это будет линия между съемочными точками или между

съемочной точкой и точкой четкого контура); укладываем по этой линии ленту таким образом, чтобы она
располагалась в створе этой линии без перегибов и была натянутой. Допускаемая нестворность должна
составлять не более 0,2 мм в масштабе плана. При этом начальный штрих ленты должен быть совмещен с
началом опорной линии. По ленте отсчитывается отрезок линии до пересечения створа с перпендикуляром,
опущенным со снимаемой точки. В месте пересечения угол в 90° строится либо визуально, либо с помощью
эккера. Это будет зависеть от длины перпендикуляра. Длина перпендикуляра замеряется рулеткой. Все отсчеты
по ленте и по рулетке заносятся в абрис (см. прил.

5

).

2. Полярный способ

На съемочной точке устанавливается теодолит, центрируется. При совмещенных нулях лимба и алидады труба

наводится на начальное направление или на любую другую точку, принятую за начальную. Далее открепляется
алидада и труба наводится на снимаемую точку. При этом положении берется отсчет по лимбу и заносится в
абрис или соответствующий журнал.

Измерение горизонтальных углов на снимаемые точки желательно производить по ходу часовой стрелки от

начального направления (одним полуприемом).

После снятия отсчетов по направлениям на все снимаемые точки труба вновь наводится на начальное

направление для контроля с последующей записью его в журнале, Расхождение не должно превышать 2', после
чего между съёмочной точкой и снимаемыми точками определяются расстояния простым измерением лентой или
дальномером.

Измерение расстояния заносится в абрис (см. прил.

5

).

3. Способ засечек

При угловой засечке инструмент устанавливается поочередно на двух съёмочных точках. На каждой

съемочной точке измеряется горизонтальный угол между начальным направлением и направлением на
снимаемую точку одним полуприемом.

При линейной засечке измеряются расстояния от съемочных точек до снимаемой точки поочерёдно.
Линии до снимаемой точки могут быть измерены как лентой, так и дальномером. Это будет зависеть от

точности масштаба съемки.

4. Способ створов

Этот способ имеет место при съемке второстепенных контур ров местности. В данном способе строится створ

между съемочной точкой и снимаемой точкой контура или между точками снимаемых четких контуров.
Располагающиеся контуры от направления этого створа справа и слева снимаются обычным способом
перпендикуляров.

Этот створ может быть продолжен за точку снятого контура на длину не более длины линии теодолитного

хода. Справа и слева продолженного створа снимаются контуры местности обычными способами.
