ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 6

Местоположение прямолинейных четких контуров - зданий, кварталов, изгородей и т.п. - закрепляется на

фотоплане наколами по углам поворотов прямых линий, после чего наколы соединяются по линейке карандашом.

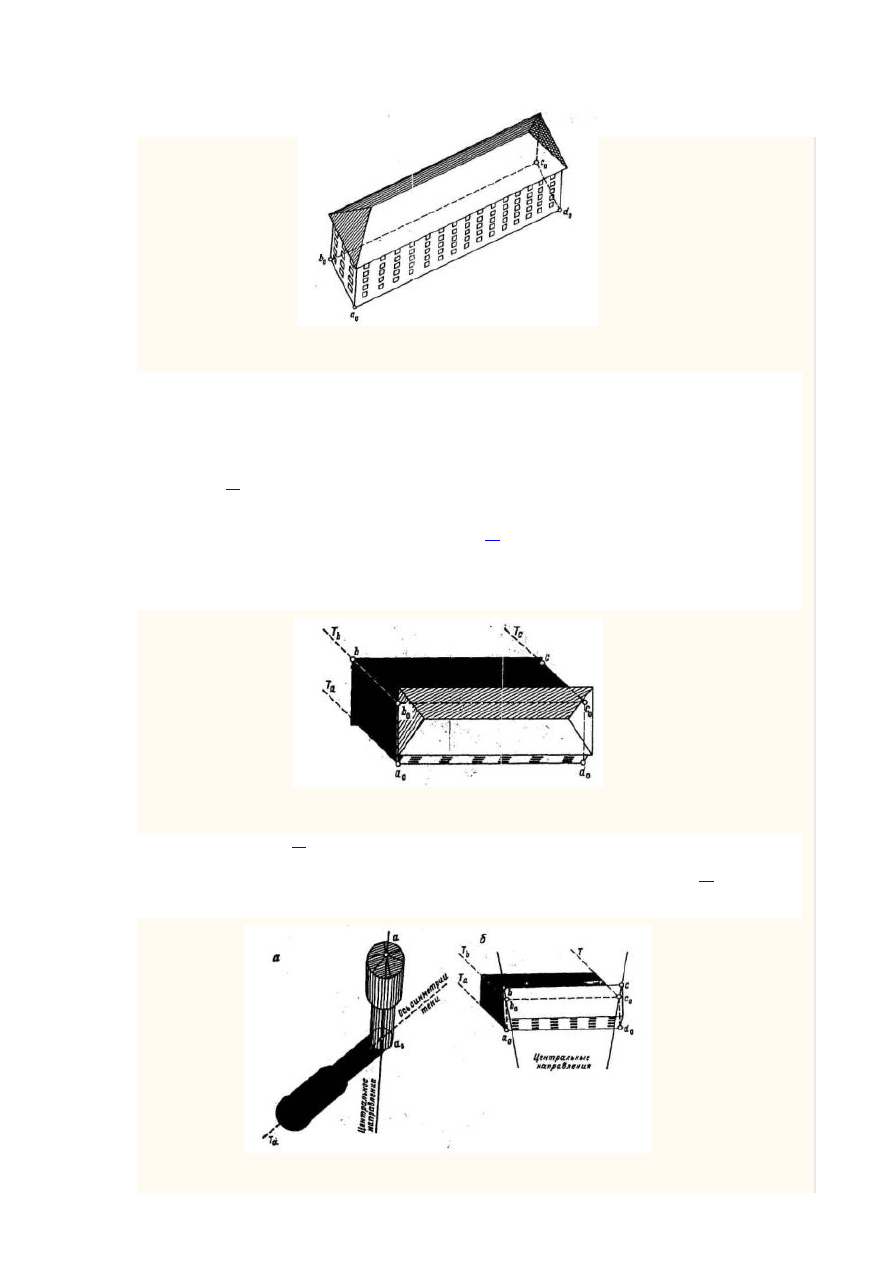

Рис. 17. Определение основания здание по двум видимым на фотоплане сторонам

Наиболее трудной задачей при геометрическом дешифрировании является правильное определение положения

на фотоплане оснований высоких объектов (здания, сооружения и т.п.), поскольку, как правило, на аэроснимках
изображается только верхняя часть (крыши) этих объектов.

Если на фотоплане видна хотя бы часть основания высокого объекта, имеющего в плане правильную

прямоугольную форму или окружность, то задачу можно решать следующими способами.

Первый способ определения основания высоких зданий применяется, если на фотоплане изобразились три

угла основания (рис.

17

). Четвертый угол находится в пересечении прямых, проведенных через соответствующие

углы основания параллельно изобразившимся сторонам.

При наличии теней величиной 2 мм и более следует применять второй способ определения планового

положения основания зданий, суть которого поясняется рис.

18

. Недостающие точки основания здания b

0

и с

0

находятся в пересечении перпендикуляров, восставленных в точках а

0

и d

0

, с линиями направления теней T

b

и T

с

,

проведенных параллельно линяй T

a

через точки b и с. Этот способ применим, если величина карниза здания не

превышает 0,5 мм в масштабе фотоплана.

Рис. 18. Определение основания здания с помощью теней

Суть третьего способа (рис.

19

) заключается в нахождении точки пересечения направления, проведенного из

центральной точки снимка на изображение верха данного контура, с направлением тени от этого контура. Если
здание имеет карнизы величиной более 0,3 мм в масштабе фотоплана, то необходимо (рис.

20

) центральное

направление проводить не через угол крыши (точка b), а через верх угла здания (точка b'). Эта точка находится
путем откладывания ширины карниза (k) от соответствующих краев изображения крыши.

Рис. 19. Определение оснований зданий и сооружений с помощью теней и центральных направлений

Если на фотоплане изобразилась только одна сторона здания (рис.

21

), то применяют четвертый способ. При

этом сначала вычерчивают видимую на фотоплане сторону здания, затем из одного конца вычерченной стороны
восставляют перпендикуляр  и откладывают на нем ширину здания l или длину, в зависимости от того, какая
сторона изобразилась на аэроснимке, измеряя ее фотограмметрически или, в крайнем случае, непосредственно в
натуре. После этого через другой конец вычерченной стороны проводят линию, параллельную восставленному
перпендикуляру, и также откладывают на ней ширину здания. Полученные таким образом наклоны и будут
являться искомыми углами здания, соединяя которые, находят контур основания его.

Для фотограмметрического определения ширины здания необходимо измерить ширину крыши l' и величину

карниза k. С учетом поправок за разномасштабность крыши и основания ширина здания l определяется по
формуле

                                                                                       (9)

где Н - средняя высота фотографирования;

h - высота здания.

Рис. 20. Учет величины карниза крыши при третьем графическом способе

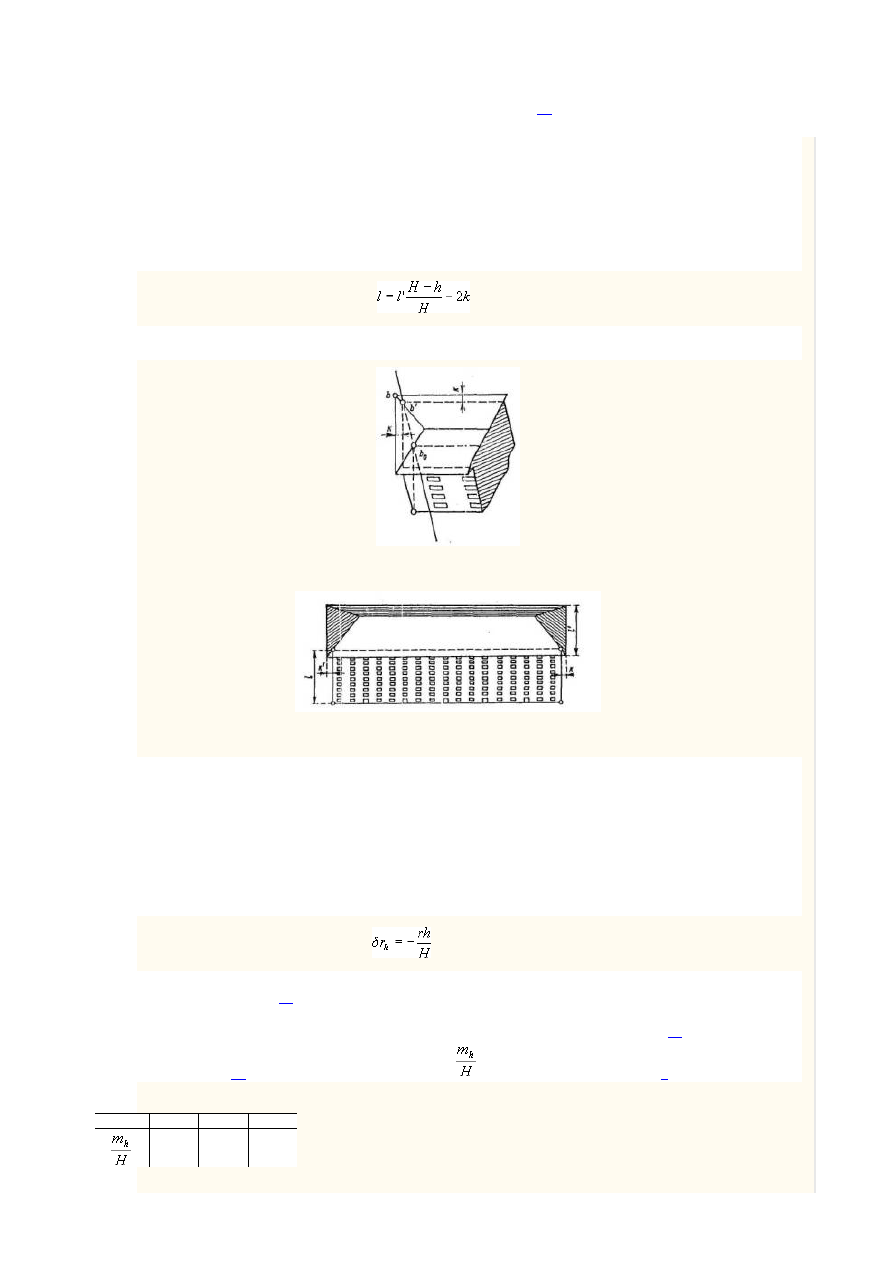

Рис. 21. Определение основания здания по одной стороне

В случае, когда основание здания или сооружения имеет форму многоугольника, то положение невидимых на

фотоплане углов основания определяется путем введения соответствующих поправок в изображения углов
крыши таких объектов или, в крайнем случае, путем полевых измерений и линейных засечек от ближайших
надежно определенных контурных точек.

В изображение верха объекта вводятся следующие, графические поправки:
- за перспективное смещение верха объекта;
- за разномасштабность изображения основания и верха объекта;
- за величину карнизов крыш.
Поправки за перспективное смещение верха объектов на фотоплане r

h

, вычисляются по формуле

                                                                                                (10)

где r - удаление изображения точки верха объекта от центра снимка, измеренное на фотоплане.
Знак «минус» в формуле (

10

) показывает, что для нахождения точки основания необходимо от изображения

точки верха объекта отложить величину поправки в направлении к центру снимка.

Для вычисления поправки за перспективное смещение с точностью ±0,1 мм по формуле (

10

) необходимо знать

высоту здания h (рис.

22

) с относительной погрешностью

 не ниже, чем указано в табл.

6

.

Таблица 6

r, мм

100

200

300

1:1000 1 1:2000 1:3000

Рис. 22. Определение высоты здания

Требуемая точность может быть обеспечена при стереоскопическом измерении высоты зданий с

использованием стереоскопа и параллаксометра до r = 100 мм и на интерпретоскопе до r = 300 мм.

Для различных точек объектов равной высоты перспективные смещения принимаются одинаковыми, если

удаление их от центра снимка различается на величину Δr, меньшую, чем вычисленная по формуле

                                                                                                 (11)

Величина зон равных перспективных смещений (в мм) для зданий различной этажности приведена в табл.

7

.

Таблица 7

Этажность здании

Высота фотографирования, км

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5

6,7

13,3

20,0

26,6

33,3

40,0

46,7

53,3

9

3,7

7,4

11,1

14,8

18,5

22,2

25,9

29,6

Если на фотоплане изобразился хотя бы один угол основания здания, то величину перспективного смещения

рекомендуется снимать с помощью измерителя непосредственно с фотоплана и использовать ее для введения
поправок в изображение верха зданий равной с ним высоты. Когда разность отстояний от центра снимка Δr для
точек получения и введения поправки за перспективное смещение превышает величину, указанную и табл.

7

,

следует учитывать разницу поправок, вычисляемую по формуле

                                                                                             (12)

Разномасштабность изображения основания и крыши здания не учитывается, если параметры здания: высота h

и ширина (или длина) l', измеренные на фотоплане, и высота фотографирования находятся в соотношении

hl' 0,2H.                                                                                                 (13)

Поправка за разномасштабность может быть вычислена по формуле

                                                                                       (14)

Иначе ширину (длину) основания здания можно вычислить по формуле

                                                                                                   (15)

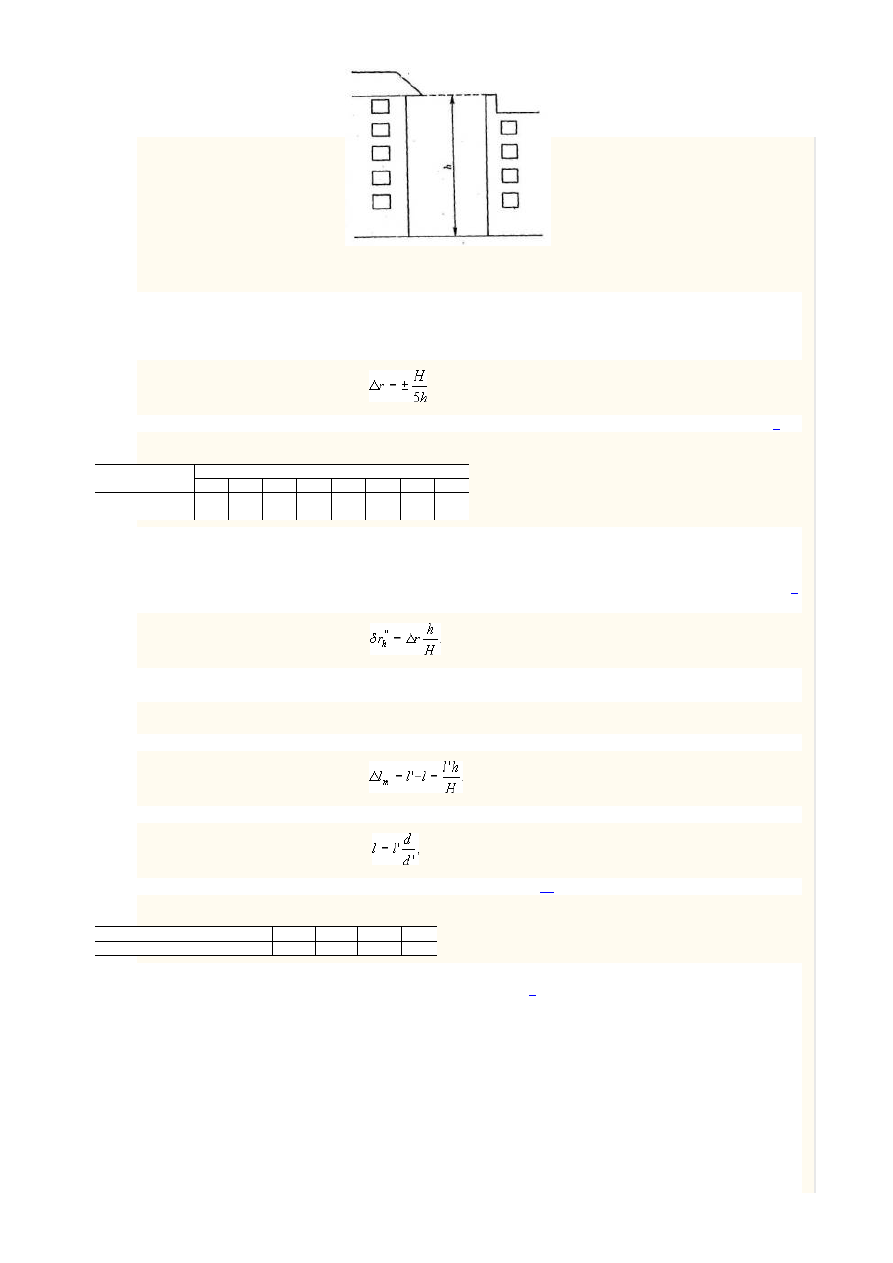

если на фотоплане предварительно измерить величины d, d' и l' (рис.

23

).

Таблица 8

Масштаб фотоплана

1:6000 1:2000 1:1000 1:500

Величина карнизов крыш, м

1,0

0,4

0,2

0,1

Размеры карнизов крыш бывают весьма различны: от 30 см до 1,5-2,0 м. Поправку за карнизы необходимо

вводить, если размеры их превышают величины, приведенные в табл.

8

.

Точность определения карнизов не должна превышать половины этих величин.
Если фотоизображение четкое, то величину карниза можно измерить по фотоплану или по тени (от угла

крыши до угла постройки). При типовой застройке достаточно выполнить такие определения для двух-трех
зданий.

В случае, когда по фотоизображению таких определений сделать нельзя, то выполняется непосредственный

обмер в натуре сооружения по методу горизонтальной съемки.

Полнота смыслового

дешифрирования

зависит

от уровня

знания

закономерностей отображения

топографических объектов на аэрофотоснимках, полученных при конкретных условиях аэрофотографирования, и
определяется рядом факторов, которые необходимо учитывать при выполнении данного вида работ. Прежде
всего, это квалификация исполнителя, зависящая от профессиональной подготовки и опыта.. Для повышения

профессиональной подготовки рекомендуется чаще чередовать камеральное дешифрирование и полевую
корректуру одним исполнителем.

Необходимо создание эталонов (ключей) дешифрирования. И, наконец, использование материалов

картографического значения не только повышает полноту камерального дешифрирования, но и позволяет
наносить объекты, не изобразившиеся на фотоплане, сокращая тем самым объем полевой досъемки. Отдельные
характеристики объектов, которые нельзя получить по аэроснимкам непосредственно, могут быть определены на
основе корреляционных зависимостей, существующих между изображениями и характеристиками объектов,
отдешифрированных или полученных по картографическим источникам.



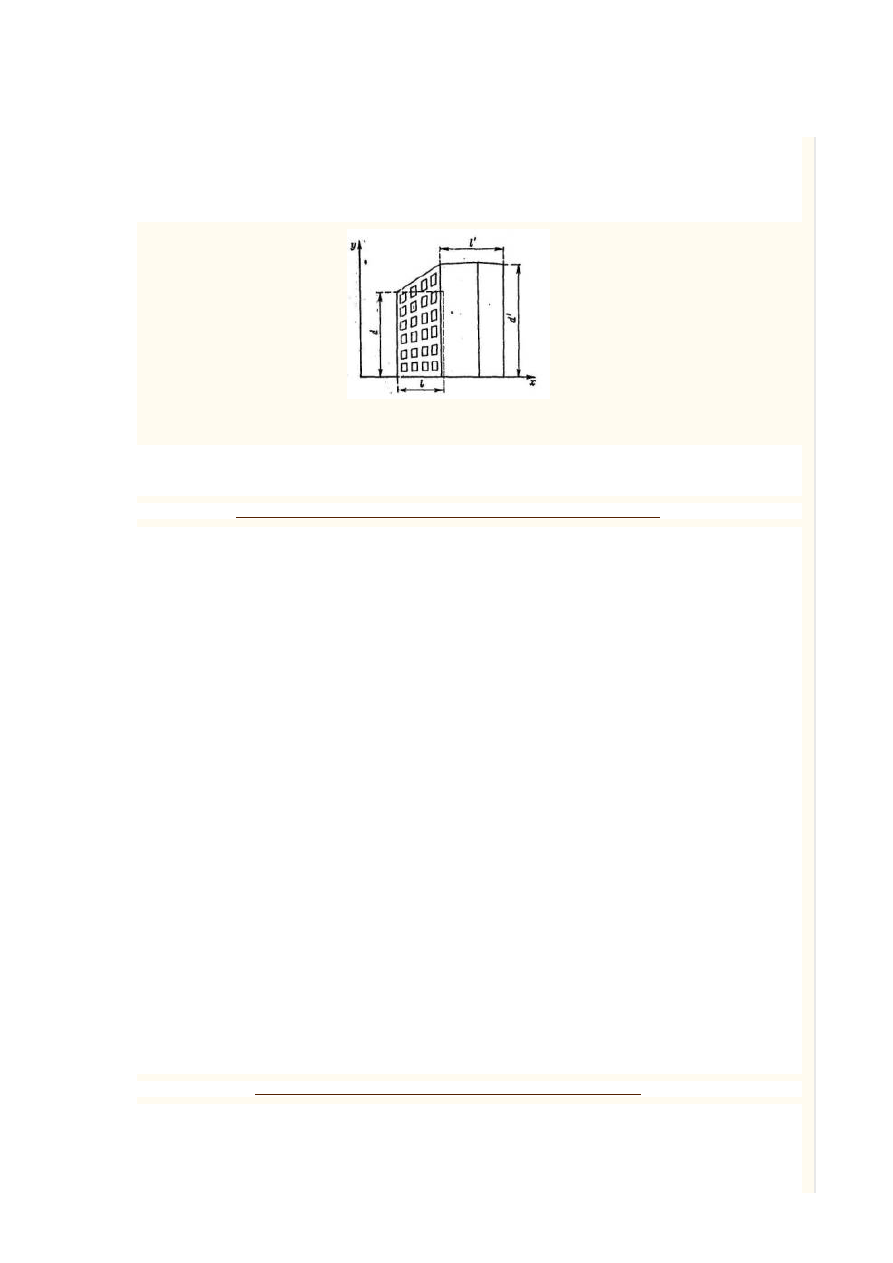

Рис 23. Определение поправки за разномасштабность изображения основания и крыши

С этой целью необходимо использовать опыт отраслевого дешифрирования. Так, при дешифрировании лесов

следует пользоваться таблицами зависимостей средней высоты деревьев от максимальной, измеряемой по
аэроснимкам, а также толщины деревьев от густоты и высоты.

2.2.2. Использование материалов картографического значения

По точности материалы картографического значения подразделяются на измерительные, т. е. такие, которые

могут быть использованы для измерений с целью переноса отдельных объектов на фотоплан, и справочные.

По справочным материалам картографического значения следует определять в камеральных условиях

возможно больше топографических характеристик местности. Сюда относятся географические названия;
наименования улиц; номера домов; характеристики зданий по огнестойкости, этажности и назначению;
принадлежность выходов подземных коммуникаций к различным инженерным сетям и т. п.

Измерительные материалы картографического значения необходимо использовать для производства досъемки

в камеральных условиях. Обычно это планы масштаба, равного масштабу фотоплана или крупнее, если они
удовлетворяют требованиям в отношении их точности.

При небольшом объеме досъемки неизобразившиеся контуры наносятся на фотоплан с помощью линейных

засечек. Засечки выполняются с помощью циркуля с учетом масштабного коэффициента. Число засечек не менее
трех. Если стороны треугольника погрешности превышают 0,3 мм, то измерения следует выполнить от других,
более надежных контуров. Для нанесения неизобразившихся контуров на фотоплан рекомендуется применять
также способ перпендикуляров.

При больших объемах досъемки следует использовать оптический проектор или специальный проектор для

микрофильмов. В последнем случае фотоплан должен быть изготовлен на матированном пластике. Фотоплан на
прозрачной основе удобно применять и при выполнении пополнения с калек, планшетов на жесткой основе,
электрографии, с планов, масштаб которых равен масштабу фотоплана.

Отдешифрированные фотопланы контролируются квалифицированным специалистом. Все выявленные

поправимые пропуски и ошибки устраняются; устранение должно быть проверено. Замечания и неясности,
которые в процессе дешифрирования и контроля не могут быть устранены, фиксируются в акте приемки или
корректурном листе фотоплана.

В случае простых объектов на корректурном листе указывается местоположение неясных мест (в каком

квадрате), которые в последующем должны быть выяснены путем полевой корректуры.

В результате камеральных работ сдаются следующие материалы:
- дешифрированный фотоплан;
- корректурные листы;
- акты приемки.
Оформленные фотопланы направляются в поле, где комплексно, одновременно выполняются:
- полевая корректура отдешифрированных контуров;
- инструментальная досъемка неизобразившихся контуров;
- полевое обследование местности.

2.2.3. Полевые работы по съемке контуров на фотоплане

Перед производством полевых работ составляется проект их в виде схем, на которых выделяются участки со

сплошной, маршрутной и выборочной корректурой. Проект составляется на основании корректурных листов,
полученных в результате контроля камеральных работ пo съемке контуров на фотоплане.

Полевая корректура производится путем обхода местности и заключается в сличении местности с

отдешифрированным фотопланом. Густота проложения маршрутов зависит от сложности района работы.
