- колодцы и источники;
-  болота  и  солончаки  (на  небольших  площадях),  прочие  элементы,  печатаемые  краской

синего цвета.

Береговая линия гравируется с разрывами в местах расположения условных знаков мостов

и плотин. Реки, изображаемые в одну линию, гравируют с постепенным утолщением линии
от  истока  к  устью  и  выделением  толщиной  линии  главных  рек  и  крупных  притоков  среди
второстепенных, руководствуясь составительским оригиналом.

При  гравировании  горизонталей  рельефа  ледников  и  фирновых  полей  особое  внимание

уделяется их совмещению с горизонталями рельефа суши.

360. Гравирование оригинала контура выполняется, как правило, в следующем порядке:
-  внутренняя  рамка,  прямоугольная  сетка  и  выходы  линий  картографической  сетки  (на

оригинале  листа  карты  масштаба 1:200000), параллели  и  меридианы  картографической  и
выходы  линий  прямоугольной  сеток  (на  оригинале  листа  карты  масштаба 1:500000),
полярные круги и тропики;

- геодезические пункты и отметки высот;
- станции, разъезды, мосты, туннели, железные дороги и автострады;
- населенные пункты (в последовательности: ориентиры, магистральные и главные улицы,

прочие  улицы  и  проезды,  кварталы),  промышленные  и  социально-культурные  объекты,
элементы растительности в населенном пункте;

- шоссейные (для карты масштаба 1:500000 гравируется отдельный оригинал шоссейных

дорог)  и  грунтовые  дороги,  тропы,  просеки  и  прочие  объекты,  изображаемые  линейными
условными знаками;

- границы;
-  растительный  покров  и  грунты,  заполняющие  условные  знаки  с  учетом  изложенного  в

ст. 355;

-  прочие  условные  знаки,  внешние  рамки  и  условные  знаки,  не  предусмотренные  в

стандартном зарамочном оформлении.

Условные  знаки  геодезических  пунктов  и  пограничных  знаков  гравируются  с  особой

тщательностью: точки (центры) условных знаков даются точно по следу их изображений на
гравировальной  основе.  Перед  гравированием  положение  знаков  геодезических  пунктов,
использованных  для  монтажа  основных  картографических  материалов,  проверяется  по
координатам, выписанным в формуляр листа карты (ст. 56).

При гравировании границ особое внимание уделяется точной передаче положения линии

государственной границы СССР, с сохранением всех ее деталей, выражающихся в масштабе
карты. С предельной точностью и четкостью изображаются все точки поворотов границы.

361.  Гравирование  оригинала  шоссейных  дорог,  заливки  полотна  автострад  и  кварталов

городов с населением 50000 жителей и более (для карты масштаба 1:500000) выполняются в
следующем  порядке:  усовершенствованные  шоссе,  шоссе,  заливка  полотна  автострад  и
кварталов городов.

При  гравировании  шоссейных  дорог  особое  внимание  обращается  на  правильность  и

четкость  показа  съездов  на  шоссейных  дорогах,  подходов  дорог  к  населенным  пунктам,
мостов, плотин, туннелей, перевалов и других объектов.

362. Гравирование оригинала рельефа выполняется, как правило, в следующем порядке:
- углы внутренней рамки листа карты;
- подписи высот горизонталей, обрывов и других элементов рельефа суши;
- сухие русла рек, скалы, осыпи, оползни, обрывы, овраги и промоины, курганы, районы

распространения карста, каменистые россыпи, морены, лавовые потоки и другие элементы,
не выражающиеся горизонталями;

- горизонтали;
- такыры, галечники, пески, полигональные, бугристые и каменистые поверхности

*

.

*

  Указанные  условные  знаки  гравируются,  если  не  предусмотрено  их  вкопирование  в

диапозитив рельефа (ст. 355).

Все горизонтали гравируются, как правило, по участкам листа карты. Промежутки между

звеньями  дополнительных  горизонталей  не  должны  приурочиваться  к  крутым  поворотам
(при  необходимости  допускается  некоторое  отклонение  в  размерах  звеньев  этих
горизонталей).

Горизонтали проводятся через обозначения всех объектов без разрывов, за исключением

рек  и  каналов,  изображаемых  в  две  линии,  оврагов  и  промоин  шириной  менее 3 мм,
карьеров, карстовых воронок и подписей горизонталей.

363. Гравирование оригинала аэронавигационных данных (для карты масштаба 1:500000)

выполняется в следующем порядке:

- углы внутренней рамки листа карты;
- точки аномалий магнитного склонения;
- районы аномалий магнитного склонения;
- изогоны.

Сводка издательских оригиналов

364.  Оригинальные  диапозитивы,  оригинал  отмывки  рельефа  и  макеты  листа  карты

должны  быть  сведены  со  смежными  листами  по  всем  сторонам  рамки.  Сводка  штриховых
элементов  содержания  выполняется  на  законченных  гравюрах  и  полученных  с  них
промежуточных диапозитивах и производится с издательскими оригиналами, фотокопиями,
выкопировками с издательских оригиналов или тиражными оттисками, если смежные листы
изданы.  Если  издательские  оригиналы  смежных  листов  еще  не  подготовлены,  то  сводка
производится с составительскими оригиналами.

365.  Сводка  издательских  оригиналов  и  макетов  со  смежными  листами  производится  с

соблюдением  требований,  установленных  для  сводки  составительского  оригинала  (ст. 80 -
83). Особое внимание при сводке должно быть обращено на:

-  точное  совмещение  одноименных  элементов  содержания  по  линии  рамки  и

согласованность их по начертанию, толщине линий и размерам условных знаков;

-  согласованность  шрифтового  оформления  и  правильность  размещения  подписей

названий;

-  неразрывность  и  однотипность  отмывки  изображений  основных  орографических

объектов на смежных листах и по сводке.

Комплектность материалов для издания листов карт

366. В комплект материалов, подлежащих сдаче при подготовке карт к изданию методом

гравирования  или  одновременного  составления  и  гравирования,  входят  диапозитивы,
оригиналы и др., указанные в табл. 14.

Таблица 14

Масштабы карт

№

пп.

Состав комплекта по элементам содержания карты

1:200000  1:500000



I. Диапозитивы штриховых элементов





1  Контур с сеткой кварталов городов с населением менее 50000 жителей и поселков

городского типа

1

1

2  Гидрография, ледники и вечные снега

1

1

3  Рельеф и пески

1

1

4  Подписи населенных пунктов второго плана

-

1

5  Шоссе, заливка кварталов городов с населением 50000 жителей и более и полотна

автострад

-

1

6  Характеристики выделяемых объектов (спецнагрузка) и сетка границ

1

-

7  Аэронавигационные данные и сетка границ

-

1

8  Справка о местности и схема грунтов:





Масштабы карт

№

пп.

Состав комплекта по элементам содержания карты

1:200000  1:500000



- текст справки и контур схемы грунтов;

1

-



- гидрография и сетка водных пространств

1

-

9  Абрисный диапозитив всех штриховых элементов

1

1



II. Диапозитивы фоновых (заливочных и сеточных) элементов





10  Лес (заливка и сетка)

1

1

11  Заливка водных пространств

1

1



III. Оригинал на жесткой основе





12  Отмывка рельефа суши и ледников

-

1



IV. Макеты





13  Гипсометрической окраски

-

1

14  Фоновой  окраски  площадей  изображения  кварталов  городов  с  населением 50000

жителей и более, условных знаков шоссейных и улучшенных грунтовых дорог

1

-

15

V. Формуляр листа карты

1

1

367.  Оригинал  сетки  ПВО  для  карты  масштаба 1:500000 подготавливается  в  процессе

издания  карты  путем  наклейки  оцифровки  квадратов  сетки  на  оригинальный  диапозитив.
Оригинальные  диапозитивы  на  каждый  пояс  листов  карты  масштаба 1:500000
изготавливаются централизованно и высылаются на предприятия.



368.  Все  оригинальные  диапозитивы,  входящие  в  комплект  листа  карты,  должны  быть

изготовлены на пластике одного сорта и одинаковой толщины, иметь прямоугольную форму
и  единый  размер.  Размер  оригинальных  диапозитивов  устанавливается  по  диапозитиву
контура, на котором поля по всем сторонам (за пределами рамки и элементов оформления)
должны быть равны 1 см.

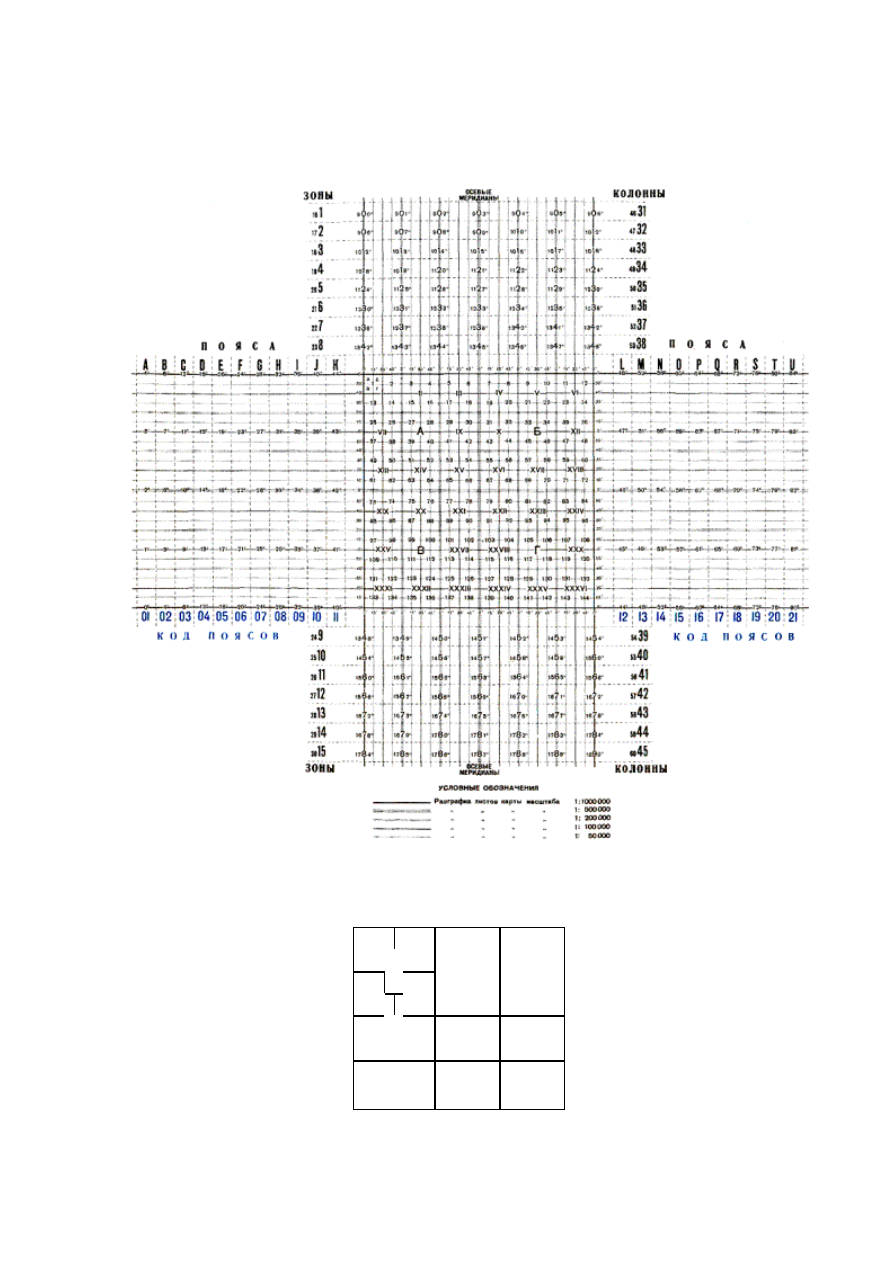

Приложение 1 (к ст. 6)
