Условные знаки объектов в стандартном оформлении размещаются, как правило, в таком

же порядке, как и на образцах оформления рамок листов карт. Названия населенных пунктов
и других объектов, образцы подписей которых приводятся в стандарте для карты масштаба
1:500000, выбираются из числа объектов, расположенных в районе картографирования.

Шкала высот сечения рельефа предназначается для пояснения гипсометрической окраски

и основных высот сечения рельефа в разных  высотных зонах, принятых для данного листа
карты,  и  помещается  при  составлении  на  оригинале  согласно  образцу  оформления  (см.
ниже).

Горизонтали  на  шкале  проводятся  линиями  разной  толщины:  толстыми (0,3 мм) -

горизонтали, ограничивающие зоны с разными высотами сечения рельефа, средней толщины
(0,2 мм) - основные горизонтали, являющиеся границами слоев гипсометрической окраски и
утолщенными на листе (нулевая и 250-я), тонкими (0,15 мм) - прочие горизонтали на шкале.
К горизонталям, показанным на шкале утолщенными линиями, а также к линии, являющейся
100 м горизонталью, даются подписи значения высот.

На

шкале

промежутки

между

горизонталями,

ограничивающими

ступени

гипсометрической окраски рельефа (500 - 700 - 1000 - 1500 - 2000 - 2400 - 3000 - 4000 - 5000 -
выше), даются равными 1 см, таким же дается и промежуток для (0 - ниже), а промежутки на
шкале для (0 - 250) и (250 - 500) даются соответственно - 2 и 1,5 см.

На оригинале карты помещается не вся шкала, приведенная на образце, а только часть ее в

пределах  имеющихся  на  листе  значений  высот  (низшей - высшей).  Если  на  листе
горизонтали  основной  высоты  сечения  не  проведены,  то  шкала  высот  не  помещается.  На
таких листах вместо шкалы дается подпись: «Высота сечения рельефа 50 м».

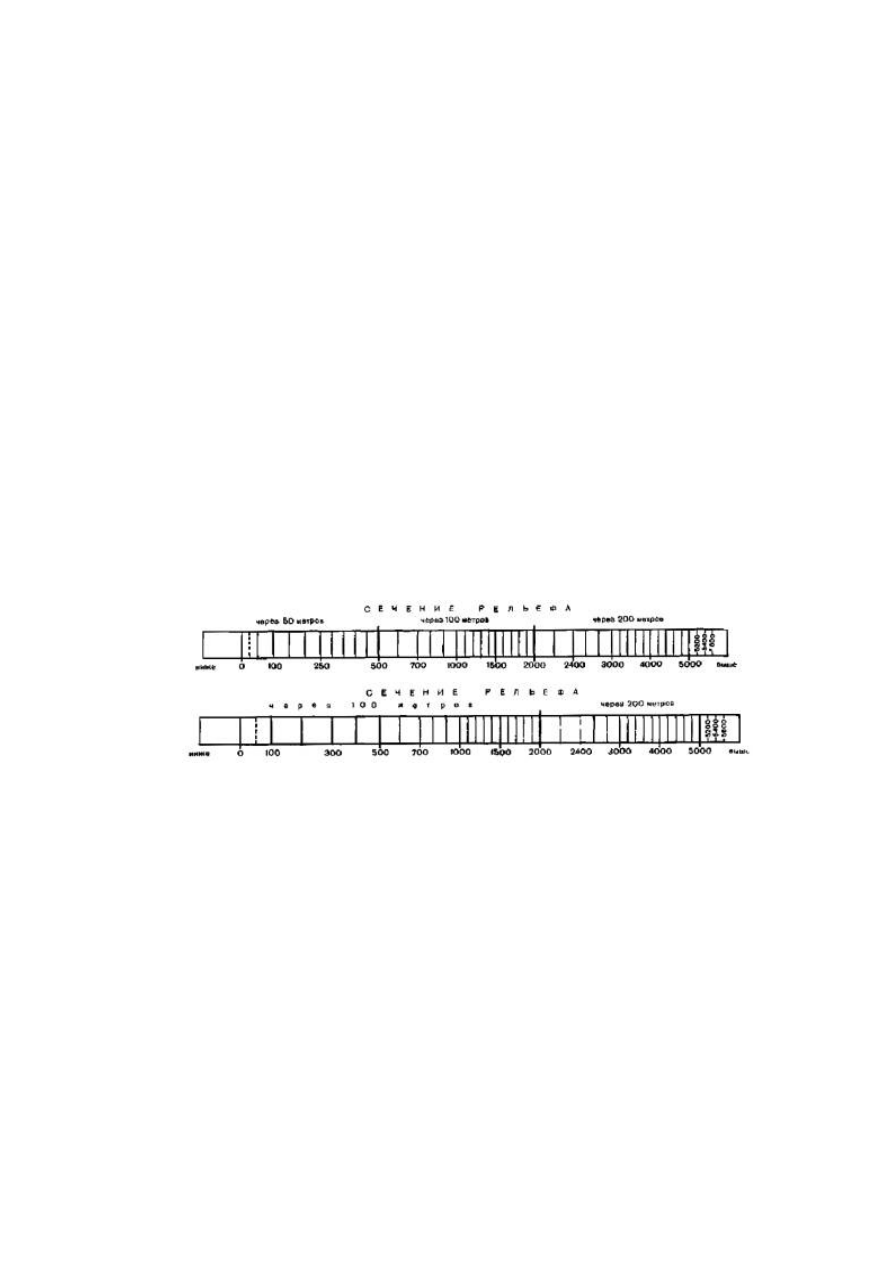

ОБРАЗЦЫ ОФОРМЛЕНИЯ ШКАЛ ВЫСОТ СЕЧЕНИЯ РЕЛЬЕФА





СХЕМА

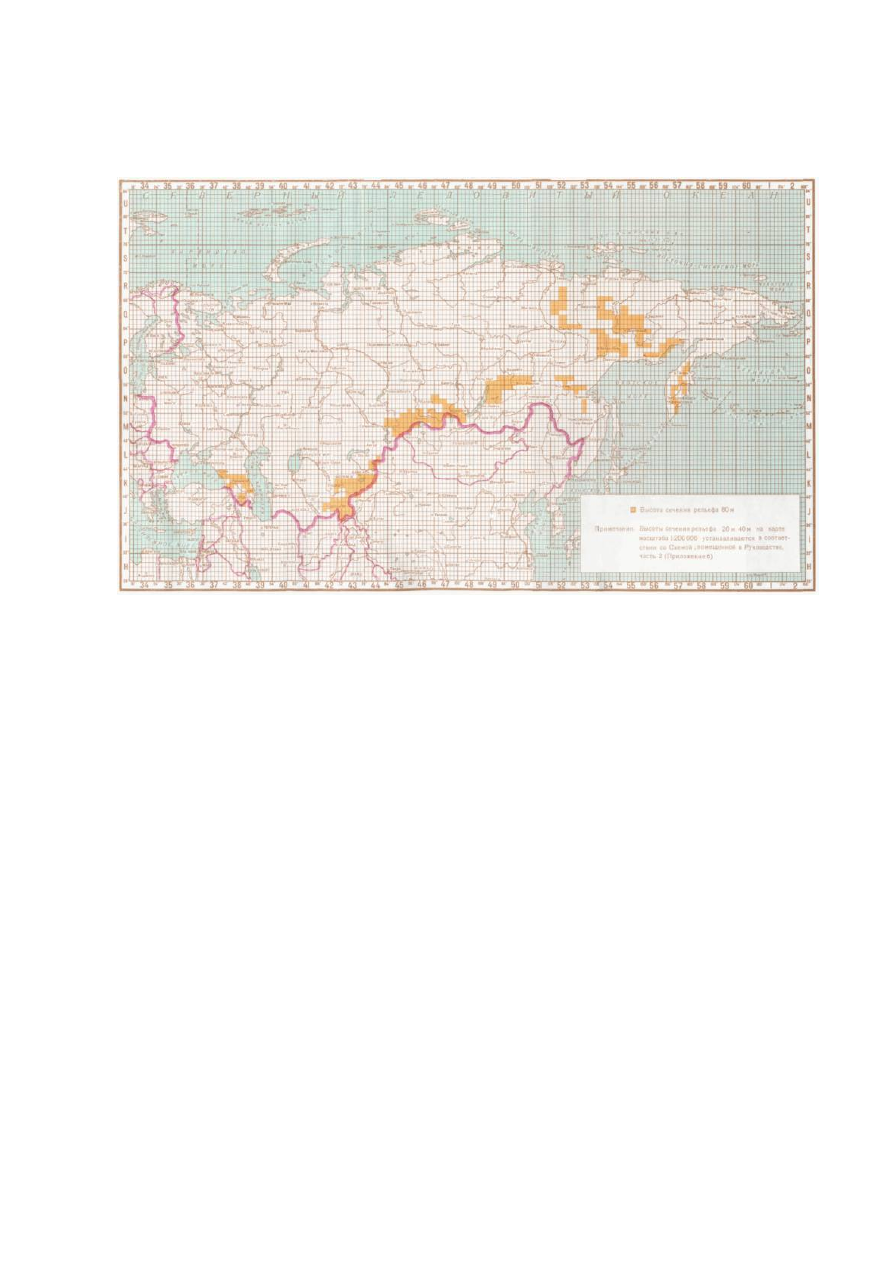

РАЙОНИРОВАНИЯ ТЕРРИТОРИИ СССР ПО ВЫСОТЕ СЕЧЕНИЯ РЕЛЬЕФА 80 м

НА КАРТЕ МАСШТАБА 1:200000




347 - 348. (Измененная редакция, Изм. № 1).
349.  Схема  политико-административного  деления,  помещаемая  в  южном  зарамочном

оформлении листов карты масштаба 1:500000, составляется в масштабе 1:6000000. На схему
наносятся все границы государств и административных единиц, которые показаны на листе
карты,  их  центры  с  названиями,  а  также  береговая  линия  морей,  крупных  озер  и
водохранилищ  с  окраской  площадей  их  изображений.  Границы  изображаются
установленными для них условными знаками, уменьшенными по размерам (примерно на

1

/

3

).

Административные  единицы  оцифровывают  на  схеме  слева  направо  и  сверху  вниз,

соблюдая  этот  порядок  в  пределах  каждой  союзной  республики  и  каждого  иностранного
государства.

Под  схемой  помещаются  условные  обозначения  столиц  и  административных  центров,

подписи  названий  союзных  республик  или  иностранных  государств  и  после  каждого
названия - перечень  административных  единиц  соответствующей  республики  или
государства, изображенных на данной схеме.

Если на листе карты дано изображение территории одной союзной республики или одного

иностранного  государства,  то  перечень  административных  единиц  под  схемой  дается  без
названия  республики  или  государства,  а  сама  схема  именуется: Схема  административного
деления.  В  случае,  когда  на  листе  карты  изображена  территория  одной  или  двух
административных единиц, их названия могут быть подписаны непосредственно на схеме.

Схема политико-административного деления, помещаемая в отдельных случаях в южном

зарамочном оформлении листов карты масштаба 1:200000 (ст. 329), составляется в масштабе
1:4000000  и  оформляется  аналогично  схеме,  помещаемой  на  листах  карты  масштаба
1:500000.

350.  Схема  расположения  прилегающих  листов  карты  масштаба 1:500000 выполняется в

масштабе 1:18000000. На  схему  наносится  береговая  линия  морей,  крупнейших  озер  и

водохранилищ с окраской площадей их изображений. Утолщенными линиями обозначаются
рамки листов карты масштаба 1:1000000.

Сдвоенные и счетверенные листы, попадающие на схему полностью, на составляющие их

одинарные листы линиями не делятся. Если сдвоенный или счетверенный лист попадает на
схему  одной  половиной,  то  боковая  сторона  его  рамки  на  соответствующем  участке
обозначается прерывистой линией.

351.  Текст,  содержащий  сведения  о  картографических  материалах,  использованных  при

составлении  и  обновлении  листа  карты,  и  данные,  характеризующие  современность
отображения  на  нем  местности,  дается  применительно  к  примерам,  приведенным  в
приложении 9.

Глава V

ПОДГОТОВКА КАРТ К ИЗДАНИЮ
Способы подготовки карт к изданию

352. Издательские оригиналы карт подготавливаются гравированием или одновременным

составлением и гравированием на пластике.

Способ  подготовки  карт  к  изданию  на  каждый  район  картографирования  выбирается  в

зависимости от сложности содержания листов карт и качества картографических материалов,
что  определяется  в  редакционных  указаниях  (редакционном  плане).  Выбранный  способ
должен обеспечить изготовление оригиналов карт, отвечающих требованиям Положения по
контролю качества и приемке работ в частях ВТС.

353.  Гравирование  штриховых  элементов  содержания  карт  выполняется  на  раздельных

гравировальных  основах  по  абрисному  или  цветоделенному  по  элементам  содержания
изображению,  полученному  с  составительского  оригинала,  а  при  одновременном
составлении и гравировании - с основных картографических материалов.

Гравирование несложных по содержанию оригиналов карт может производиться на одной

гравировальной  основе  по  абрисному  изображению  с  последовательным  маскированием
награвированных элементов после получения с гравюр промежуточных диапозитивов.

354.  При  гравировании  всех  штриховых  элементов  содержания  карты  толщина  линий

условных знаков должна быть не менее 0,1 мм. Промежутки между различными условными
знаками  должны  быть  не  менее 0,2 мм,  кроме  случаев,  предусмотренных  в  таблицах
условных знаков.

355. Сложные по начертанию условные знаки разрешается не гравировать, а наклеивать в

виде фотоотпечатков на промежуточные диапозитивы. Фотоотпечатки этих условных знаков
изготавливаются на фотобумаге со съемным слоем.

Наклейка условных знаков геодезических пунктов и пограничных знаков запрещается.
На  значительных  площадях  заполняющие  условные  знаки  болот,  солончаков,  песков  и

других элементов растительного покрова и грунтов вкопировываются в промежуточные или
оригинальные  диапозитивы  со  специальных  оригинальных  диапозитивов  с  использованием
масок.

356. Оригинал справки о местности для листа карты масштаба 1:200000 подготавливается

путем  монтажа  на  жесткой  основе  типографских  гранок  текста,  а  схемы  грунтов - путем
гравирования  на  отдельной  основе  с  последующим  изготовлением  с  них  «сборного»
диапозитива  для  печатания  черной  (текст  и  контур  схемы  грунтов)  и  диапозитива  для
печатания синей (гидрография на схеме с сеткой водных пространств) красками.

357.  Оригиналы  леса  и  водных  пространств,  а  также  маски  для  сетки  леса

изготавливаются  на  абрисных  голубых  светокопиях  (или  на  просвет)  на  матированном
пластике.

Последовательность выполнения технологических процессов

358. Технология

*

 подготовки карт к изданию включает:

*

 Типовые технологические схемы подготовки карт к изданию приведены в специальном

пособии по гравированию оригиналов карт.

- получение абрисного или цветоделенного изображения элементов содержания карты на

гравировальных  основах  и  голубой  абрисной  светокопии  на  жесткой  основе  (для  отмывки
рельефа на карте масштаба 1:500000);

-  гравирование  штриховых  элементов  содержания  карты  и  дополнительных  условных

знаков  в  южном  зарамочном  оформлении,  не  предусмотренных  в  его  стандарте,  а  также
схемы грунтов (для карты масштаба 1:200000);

- изготовление оригинала отмывки рельефа (для карты масштаба 1:500000) в соответствии

с указаниями, изложенными в ст. 291 - 293;

-  изготовление  масок  на  площади  изображений  болот,  солончаков,  кварталов  и  др.,  а

также на полосы окраски границ для вкопирования с их помощью условных знаков, заливок,
сеток в промежуточные или оригинальные диапозитивы;

- изготовление и монтаж типографских гранок справки о местности (для карты масштаба

1:200000);

- проверка и исправление гравюр и масок;
-  изготовление  с  гравюр  промежуточных  диапозитивов  и  вкопирование  в  них:  сеток  в

изображения  кварталов  городов  с  населением  менее 50000 жителей  и  поселков  городского
типа и в полосы окраски границ, а также условных знаков болот и солончаков, стандартного
оформления и др.

**

;

**

 Перечисленные элементы могут вводиться и в оригинальные диапозитивы.

- изготовление с гравюр светокопий для макетов фоновой окраски площадей изображения

кварталов  и  условных  знаков  дорог  (для  карты  масштаба 1:200000) и  гипсометрической
окраски (для карты масштаба 1:500000);

-  изготовление  негатива  и  промежуточных  диапозитивов  справки  о  местности  и  схемы

грунтов (для карты масштаба 1:200000);

-  наклейка  подписей  и  отдельных  условных  знаков  на  промежуточные  диапозитивы

штриховых элементов карты;

-  изготовление  оригиналов  леса,  водных  пространств  и  масок  для  сетки  леса,  а  также

макетов  фоновой  окраски  площадей  изображения  кварталов  и  условных  знаков  дорог  (для
карты масштаба 1:200000) и гипсометрической окраски (для карты масштаба 1:500000);

- проверка и исправление промежуточных диапозитивов, оригиналов, масок и макетов;
- изготовление комплекта оригинальных диапозитивов.
Последовательность выполнения отдельных процессов уточняется в редакционном плане

в зависимости от особенностей содержания карты и основных картографических материалов.

Порядок гравирования штриховых элементов содержания карт

359.  Гравирование  оригинала  гидрографии  выполняется,  как  правило,  в  следующем

порядке:

- углы внутренней рамки листа карты;
- условные знаки, прерывающие изображение береговой линии (урезы воды и др.);
-  береговая  линия  морей,  озер  и  водохранилищ,  а  также  рек  и  каналов,  изображаемых  в

две линии;

- реки и каналы, изображаемые в одну линию, острова, молы, причалы;
- изобаты и их подписи, горизонтали на ледниках и фирновых полях и их подписи;
- водопроводы, границы и площади разливов рек и строящихся водохранилищ, открытые

соляные разработки;
