ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 26

Время экспонирования подбирают опытным путем, в зависимости от толщины

светочувствительного диазотипного слоя и качества диапозитива. Оригинальный диапозитив должен
иметь оптическую плотность штрихов не менее 2,2 и промежутков между ними не более 0,1.

При использовании указанных источников освещения время экспонирования в среднем составляет

10 - 12 мин.

Проявление копий осуществляют в кювете, в растворе едкой щелочи, рецепт № 56.
Рецепт № 56
Натр иди калий едкий, г................................ 3 - 4
Вода, л............................................................. 1
Раствор проявителя пригоден к использованию в течение 7 ч.
Время проявления копий до полного осветления фона составляет в среднем 4 - 5 мин.
Проявленные копии промывают в проточной воде в течение 15 - 20 мин и высушивают в

естественных условиях.

12.3.5. Нанесение клеевого слоя на диапозитивы или контактирование диапозитивов с клеевым

слоем антиадгезионной бумаги.

12.3.5.1. Нанесение клеевого слоя (рецепт № 54) на эмульсионный слой диапозитивов

(фотонабора) производится в центрифуге при скорости вращения 40 - 50 об/мин. Слой высушивается
при 90 °С в течение 5 мин.

Если фотонабор получен более чем за 24 ч до изготовления аппликаций, то до нанесения клеевого

слоя его протирают с помощью марлевого тампона со стороны эмульсионного слоя антистатическим
раствором (рецепт № 57) и высушивают в естественных условиях.

Рецепт № 57
Антистатик, вес, ч....................................... 1
Спирт гидролизный, вес, г.......................... 100
Клеевой слой полученной аппликации закрывают антиадгезионной бумагой силиконовым

покрытием к слою и прикатывают ее валиком.

12.3.5.2. Контактирование диапозитивов (фотонаборов) с клеевым слоем антиадгезионной бумаги

осуществляют в следующем порядке:

- кладут антиадгезионную бумагу на стол клеевым слоем вверх и снимают с него защитную

бумагу с силиконовым покрытием;

- диапозитив эмульсионным слоем укладывают на клеевой слой и через силиконовую бумагу

прокатывают валиком.

12.3.5.3. Контактирование фотонаборных гранок, изготовленных на установке ФН-2 с

использованием картографической бумаги со съемным эмульсионным слоем, и с клеевым слоем
антиадгезионной бумаги, осуществляется в соответствии с Руководящим техническим материалом по
изготовлению и использованию самоприклеивающихся картографических аппликаций при
оформлении оригиналов карт (РТМ 68-7-77).

12.3.6. Картографические аппликации изготавливают также с использованием липкой ленты КЛТ

с клеевым слоем на лавсановой основе или ленты «Мипофоль», на которой изображение фотонабора
получают  способом  крашения  основы.  Для  этого  ленту  КЛТ  или  отделенную  от  защитной  пленки
ленту  «Мипофоль»  липким  слоем  накладывают  на  лист  пластика  или  антиадгезионной  бумаги  с
силиконовым  покрытием  и  прокатывают  валиком.  Пленки  обезжиривают  с  помощью  марлевого
тампона  ацетоном,  и  затем  выполняют  все  операции  по  изготовлению  копий  способом  крашения
основы (см. п. 11.1).

12.4. Изготовление самоприклеивающихся переводных изображений ИПС

12.4.1. Переводные самоприклеивающиеся изображения ИПС (рис. 33) представляет собой

материал на прозрачной основе с изображением, покрытым клеем, которое под воздействием
давления, приложенного к обратной стороне материала, полностью без разрыва красочного слоя
отделяется от основы, на которой оно отпечатано, и приклеивается к основе, на которую оно должно
быть перенесено.

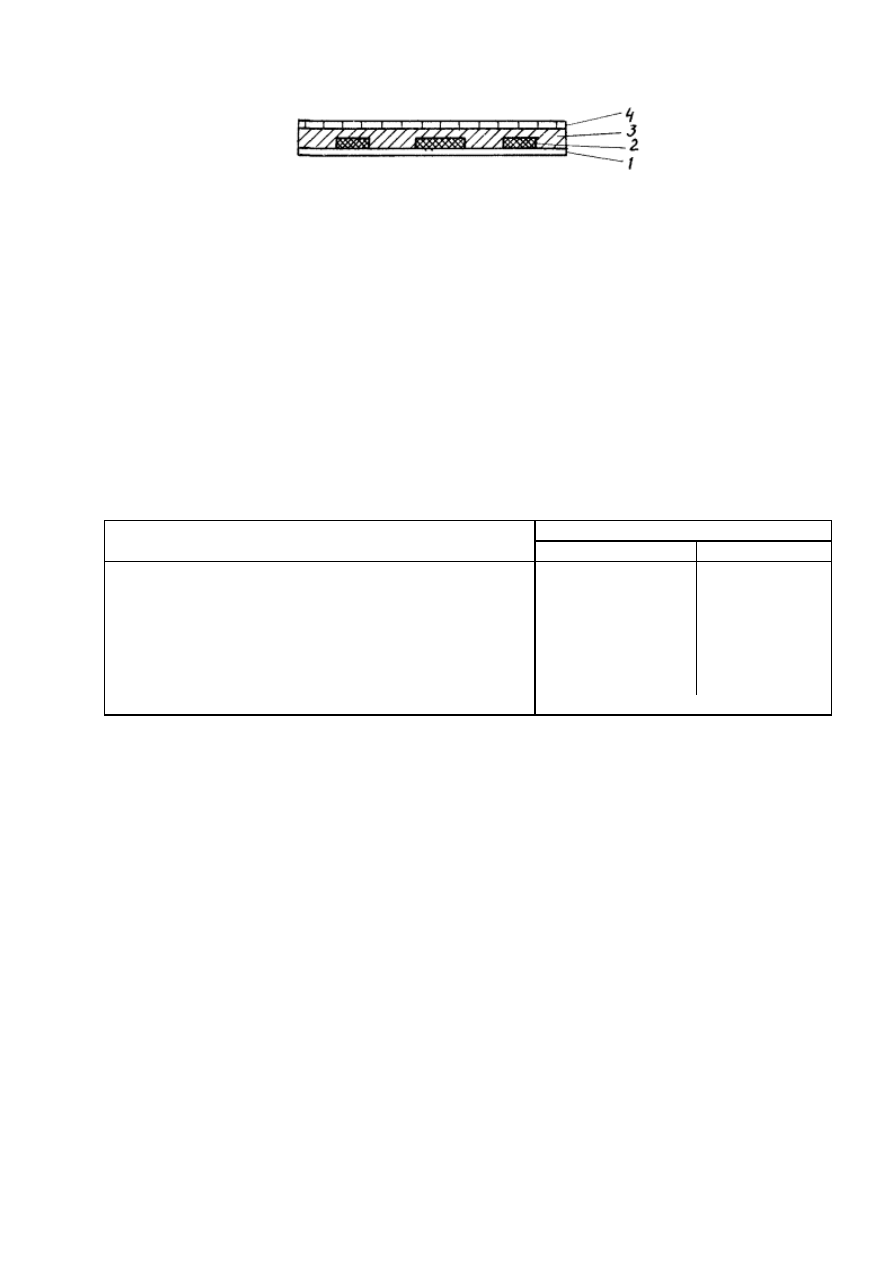

Самоприклеивающееся переводное изображение

1 - полимерная основа; 2 - клеевой слой; 3 - изображение; 4 - защитная бумага

Рис. 33

ИПС используют для оформления издательских, составительских и полевых оригиналов карт, а

также при изготовлении вспомогательной картографической документации (схем, графиков,
чертежей).

Технология изготовления ИПС основана на формировании изображения трафаретным способом

печати с использованием полимерной пленочной основы, клея, чувствительного к давлению,
трафаретных красок, защитной антиадгезионной бумаги, копировального материала и на первом
этапе предусматривает процесс изготовления оригиналов и рабочих диапозитивов условных знаков,
подписей и т.д.

Последующие этапы включают формные и печатные процессы с целью формирования

изображения на основе, а также нанесение клеевого слоя на изображение и защиту его
антиадгезионной бумагой от механических повреждений, загрязнений и преждевременного
высыхания.

Технические характеристики ИПС приведены в табл. 40.

Таблица 40

Марки ИПС

Характеристики

Минимальная ширина графического элемента, не менее, мм

0,1

0,2

Толщина красочного слоя переводного изображения, мкм

8 - 10

15 - 20

Оптическая плотность переводного изображения, не менее

3,0

Адгезия красочного изображения к полимерной пленке-
основе, не более, г/см

1,5

Адгезия

переведенного

изображения

чертежной

бумажной основе, г/см

Рабочий формат ИПС

Не нормируется

12.4.2. Схема технологического процесса
12.4.2.1. Изготовление составительских и издательских оригиналов
12.4.2.2. Репродуцирование издательских оригиналов
12.4.2.3. Изготовление рабочих диапозитивов
12.4.2.4. Изготовление трафаретных печатных форм (трафаретов)
12.4.2.5. Печатание оттисков
12.4.2.6. Нанесение на оттиски клеевого слоя
12.4.3. Изготовление составительских и издательских оригиналов
12.4.3.1. Отбор условных знаков, подписей и других элементов содержания карты, так как

использование ИПС особенно эффективно в тех случаях, когда один и тот же условный знак
(подпись) воспроизводится многократно и когда условные знаки сложны по конфигурации и
трудоемки для вычерчивания вручную.

12.4.3.2. Определяют количество каждого условного знака, подписи и т.п., подлежащих

изображению на одном листе (форматке) с учетом частоты их повторяемости. Эти данные
используют при проведении подготовительных работ по созданию рабочего каталога переводных
изображений.

При изготовлении составительского оригинала учитывают количество знаков и размер форматки.

Для штриховых знаков несложной конфигурации составительский оригинал может являться
издательским.

12.4.3.3. При составлении оригиналов на условные знаки, имеющие тонкие и сложные штриховые

элементы, рекомендуется выполнять их в масштабе 2:1 или крупнее, что обеспечивает более высокое
качество негативов (диапозитивов) при репродуцировании с уменьшением, а также упрощает процесс
вычерчивания мелких и сложных знаков на оригинале.

12.4.3.4. Работа по составлению оригиналов производится с учетом:
- максимального использования рабочей площади форматки и выдерживания интервалов между

условными знаками, подписями;

- размещения условных знаков или подписей с приблизительно одинаковыми по толщине

штриховыми элементами;

- размещения фотонаборных наклеек на отдельных форматках;
- организации работ при использовании ИПС (с учетом числа исполнителей, одновременно

работающих с переводными изображениями, последовательности перевода изображений на оригинал
и порядка использования каждой форматки).

12.4.3.5. В случаях, когда составительский оригинал является одновременно и издательским, все

элементы содержания вычерчивают на установленных местах с соблюдением размеров условных
знаков (это относится также и к размещению подписей и размерам их шрифтов).

12.4.3.6. Издательские оригиналы ИПС изготавливают с составительских оригиналов

вычерчиванием тушью, монтажем фотонаборных гранок на прозрачной и непрозрачной основах,
методом гравирования.

Фотонабор изготавливают в масштабе 1:1 или 2:1 с использованием фотонаборных автоматов 2-

НФА, ФА-500, ФА-500С, ФА-1000 и фотонаборной установки ФН-2 (см. п. 12.1 и 12.2).

Изготовление оригиналов в масштабе 2:1 предпочтительнее вследствие более высокого качества

получаемых ИПС.

Изготовление издательских оригиналов ИПС с условными знаками и подписями с применением

фотонаборных автоматов целесообразно в тех случаях, если форматка ИПС составлена по всей
площади из одного или нескольких одинаковых знаков (подписей).

Фотонаборные гранки монтируют на прозрачной основе с помощью клея на основе алкидной или

поливинилацетатной смолы при использовании картографической фотобумаги со съемным
эмульсионным слоем. Места расположения элементов на оригиналах, изготовляемых средствами
наборной техники, обозначают на прозрачном материале (кальке), приклеиваемом к одному из краев
оригинала.

Гравирование условных знаков и подписей осуществляют в масштабе 1:1, руководствуясь

приемами и техникой гравирования, изложенными в «Руководстве по подготовке карт к изданию
методом гравирования», ГКИНП 05-136-80.

12.4.3.7. Издательские оригиналы ИПС контролируют на соответствие их следующим

требованиям:

- оригиналы, выполненные способом вычерчивания, должны быть изготовлены на бумаге с

высокой степенью белизны, наклеенной на жесткую основу, например, на алюминий. В отдельных
случаях допускается вычерчивание оригиналов на синтетических чертежных пленках (пластиках);

- если воспроизводится часть оригинала, то изображение, не подлежащее репродуцированию,

должно быть закрыто черной бумагой;

- оригиналы прямоугольной формы не должны иметь косины;
- на оригиналах, не имеющих четкого обозначения верха и низа изображения, на оборотной

стороне должны быть сделаны пометки: верх, низ;

- оригиналы должны иметь свободные поля, не превышающие 2 см;
- оригиналы не должны иметь следов грязи, механических повреждений, складок, трещин и

других дефектов;

- масштаб оригиналов должен быть 1:1 или 2:1;
- оптическая плотность изображения на фотобумаге должна быть не менее 2,5 и одинаковой по

всему рисунку; изображение должно быть максимально четким, без вуали;

- оптическая плотность изображения на фототехнической пленке должна быть не менее 3,0;

плотность промежутков между штрихами не должна быть более 0,2;

- ширина штриховых элементов и минимальное расстояние между ними на оригинале должны

быть такими, чтобы после репродуцирования они были соответственно не менее 0,1 и 0,3 мм;

- изображение должно быть резким по всему полю;
Для основных подписей текстовых оригиналов рекомендуется применять шрифты, начиная от

кегля 12 и выше, для вспомогательных - шрифты, начиная от кегля 8 и выше.

12.4.4. Репродуцирование издательских оригиналов

Издательские оригиналы ИПС, изготовленные на непрозрачной основе, репродуцируют с

использованием фоторепродукционного аппарата с оборачивающей системой (см. п. 9).

12.4.5. Изготовление рабочих диапозитивов
12.4.5.1. С негативов изготавливают обратные диапозитивы способом вымывного рельефа (см. п.

11).

12.4.5.2. Обратные диапозитивы с гравированных оригиналов и с монтажа фотонабора на

прозрачной основе изготавливают способом вымывного рельефа или на фотопленках ФТ-41П, ФТ-
101П, если гравирование оригинала проводилось на гравировальном слое, имеющем красный цвет.

12.4.5.3. Диапозитивы, изготовленные способом вымывного рельефа, со стороны изображения

покрывают в центрифуге 2 %-ным раствором поливинилформальэтилалевого лака.

12.4.6. Изготовление трафаретных печатных форм (трафаретов)
12.4.6.1. Для изготовления печатных форм (трафаретов) для трафаретной печати в качестве основы

используют капроновые (нейлоновые) сетчатые ткани, характеристики которых приведены в табл. 41.

Таблица 41

Номер сетки

Размер ячейки сетки, мкм

Толщина нитей сетки, мкм

Число нитей на см

70 - 80

Возможно также применение высоколиниатурных сетчатых тканей импортного производства,

например 120Т, 140Т, 165Т. Использование данных сеток обеспечивает получение высокого качества
изображения, содержащего тонкие линии, мелкие шрифты, условные знаки сложной конфигурации.

12.4.6.2. Трафареты изготавливают косвенным способом с получением изображения на временной

подложке и последующим переносом его на сетку. В зависимости от того, высушивают ли
очувствленный копировальный материал перед экспонированием или копируют на увлажненный
слой, различают «мокрый» и «сухой» способы.

Для изготовления трафаретов «сухим» способом используют копировальную пленку КПТ-1.
«Сухой» способ рекомендуется применять при воспроизведении оригиналов с тонкими штрихами

0,1 мм и высокой точностью размерных параметров формируемого изображения.

«Мокрым» способом трафареты изготавливают с использованием копировальной КБТ-1 или

пигментной бумаги для глубокой печати.

12.4.6.3. Изготовление трафаретных печатных форм включает следующие операции:
- натяжение сетки на формную рамку;
- очувствление копировального материала;
- сушка материала КПТ-1 или прикатывание к подложке материала КБТ-1 или пигментной бумаги;
- копирование;
- проявление;
- промывка;
- перевод копии на сетку;
- сушка трафарета;
- отделение пленки-основы (при использовании материала КПТ-1) или временной подложки (при

использовании бумаги КБТ-1);

- контроль качества, техретушь и корректура трафарета;
- отделка трафарета.
12.4.6.4. Первой операцией, общей для обоих способов получения трафаретов, является натяжение

сетки на формную рамку, которое производят на механическом или пневматическом натяжном
устройстве. Для этого формную рамку устанавливают на опорной поверхности натяжного
устройства, увлажняют сетку при помощи губки из поролона и равномерно, без усилий, закрепляют в
механизме растяжки натяжного устройства.

В центральной части сетки в двух взаимно перпендикулярных направлениях наносят метки.

Величину растяжения контролируют линейкой.

Сетку предварительно растягивают на 2 - 3 % и выдерживают в течение 25 - 30 мин. После этого

ее вновь увлажняют и производят окончательное растяжение примерно до 8 %.

содержание .. 24 25 26 27 ..
