Правила устройства электроустановок - часть 7







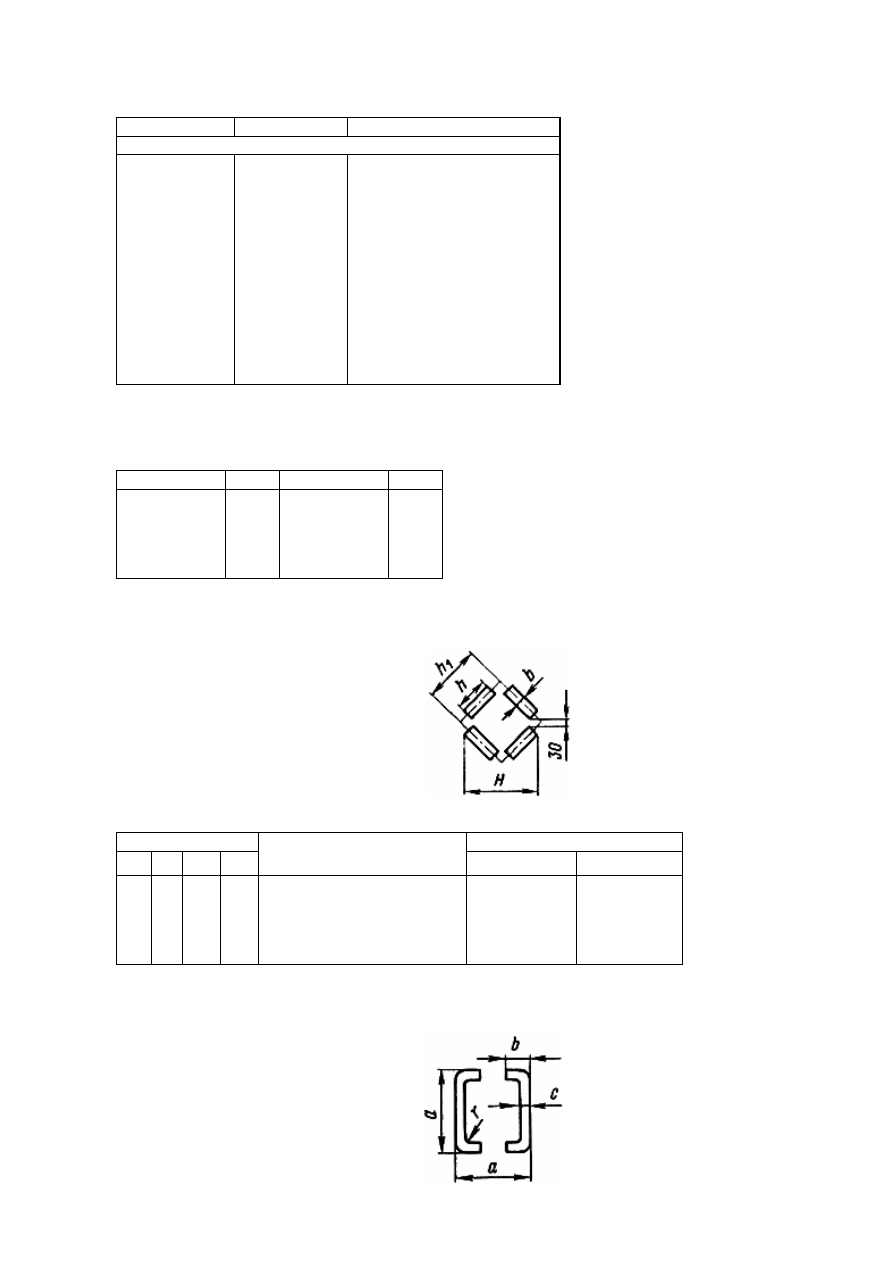

25

Таблица 1.3.32. Допустимый длительный ток для неизолированных бронзовых и сталебронзовых

проводов



Провод

Марка провода

Ток *, А



Бронзовый

Б-50 215



Б-70 265



Б-95 330



Б-120 380



Б-150 430



Б-185 500



Б-240 600



Б-300 700

Сталебронзовый

БС-185 515



БС-240 640



БС-300 750



БС-400 890



БС-500 980

________________
* Токи даны для бронзы с удельным сопротивлением

ρ

20

 = 0,03 Ом·мм

2

/м.



Таблица 1.3.33. Допустимый длительный ток для неизолированных стальных проводов



Марка провода  Ток, А Марка провода  Ток, А

ПСО-3 23  ПС-25 60

ПСО-3,5 26  ПС-35 75

ПСО-4 30  ПС-50 90
ПСО-5 35  ПС-70 125





ПС-95 135



Таблица 1.3.34. Допустимый длительный ток для четырехполосных шин с расположением полос но

сторонам квадрата ("полый пакет")








Размеры, мм

Поперечное сечение

Ток, А, на пакет шин

h



b



1

h



H



четырехполосной шины, мм

2



медных

алюминиевых

80 8 140 157

2560

5750

4550

80  10 144 160

3200

6400

5100

100 8  160 185

3200

7000

5550

100 10 164 188

4000

7700

6200

120 10 184 216

4800

9050

7300




Таблица 1.3.35. Допустимый длительный ток для шин коробчатого сечения







26

Размеры, мм

Поперечное сечение

Ток, А, на две шины

а



b



с



r



одной шины, мм

2



медные

алюминиевые

75 35 4 6

520

2730

75 35 5,5 6

695

3250

2670

100 45 4,5 8

775

3620

2820

100

45 6 8

1010

4300

3500

125 55  6,5  10

1370

5500

4640

150 65  7  10

1785

7000

5650

175 80  8  12

2440

8550

6430

200 90  10  14

3435

9900

7550

200 90  12  16

4040

10500

8830

225 105 12,5 16

4880

12500

10300

250 115 12,5 16

5450

10800



ВЫБОР СЕЧЕНИЯ ПРОВОДНИКОВ ПО ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА


1.3.25.  Сечения  проводников  должны  быть  проверены  по  экономической  плотности  тока.  Экономически

целесообразное сечение

S

, мм

2

, определяется из соотношения

эк

J

I

S

=

где

I

 - расчетный  ток  в  час  максимума  энергосистемы,  А;

эк

J

 - нормированное  значение  экономической

плотности тока, А/мм

2

, для заданных условий работы, выбираемое по табл. 1.3.36.

Сечение,  полученное  в  результате  указанного  расчета,  округляется  до  ближайшего  стандартного  сечения.

Расчетный  ток  принимается  для  нормального  режима  работы,  т.  е.  увеличение  тока  в  послеаварийных  и
ремонтных режимах сети не учитывается.

1.3.26. Выбор сечений проводов линий электропередачи постоянного и переменного тока напряжением 330 кВ

и выше, а также линий межсистемных связей и мощных жестких и гибких токопроводов, работающих с большим
числом часов использования максимума, производится на основе технико-экономических расчетов.

1.3.27.  Увеличение  количества  линий  или  цепей  сверх  необходимого  по  условиям  надежности

электроснабжения  в  целях  удовлетворения  экономической  плотности  тока  производится  на  основе  технико-
экономического расчета. При этом во избежание увеличения количество линий или цепей допускается двукратное
превышение нормированных значений, приведенных в табл. 1.3.36.



Таблица 1.3.36. Экономическая плотность тока



Проводники

Экономическая плотность тока, А/мм

2

, при

числе часов использования максимума нагрузки

в год



более 1000

до 3000

более 3000

до 5000

более 5000

Неизолированные провода и шины:



медные 2,5

2,1

1,8

алюминиевые 1,3

1,1

1,0

Кабели  с  бумажной  и  провода  с  резиновой  и
поливинилхлоридной изоляцией с жилами:







медными 3,0

2,5

2,0

алюминиевыми 1,6

1,4

1,2

Кабели  с  резиновой  и  пластмассовой
изоляцией с жилами:







медными 3,5

3,1

2,7

алюминиевыми 1,9

1,7

1,6


В  технико-экономических  расчетах  следует  учитывать  все  вложения  в  дополнительную  линию,  включая

оборудование  и  камеры  распределительных  устройств  на  обоих  концах  линий.  Следует  также  проверять
целесообразность повышения напряжения линии.

Данными  указаниями  следует  руководствоваться  также  при  замене  существующих  проводов  проводами

большего сечения или при прокладке дополнительных линий для обеспечения экономической плотности тока при
росте нагрузки. В этих случаях должна учитываться также полная стоимость всех работ по демонтажу и монтажу
оборудования линии, включая стоимость аппаратов и материалов.

1.3.28. Проверке по экономической плотности тока не подлежат:



27

сети  промышленных  предприятий  и  сооружений  напряжением  до 1 кВ  при  числе  часов  использования

максимума нагрузки предприятий до 4000-5000;

ответвления  к  отдельным  электроприемникам  напряжением  до 1 кВ,  а  также  осветительные  сети

промышленных предприятий, жилых и общественных зданий;

сборные шины электроустановок и ошиновка в пределах открытых и закрытых распределительных устройств

всех напряжений;

проводники, идущие к резисторам, пусковым реостатам и т. п.;
сети временных сооружений, а также устройства со сроком службы 3-5 лет.
1.3.29. При пользовании табл. 1.3.36 необходимо руководствоваться следующим (см. также 1.3.27):
1. При максимуме нагрузки в ночное время экономическая плотность тока увеличивается на 40%.
2. Для изолированных проводников сечением 16 мм

2

 и менее экономическая плотность тока увеличивается на

40%.

3. Для линий одинакового сечения с

n

 ответвляющимися нагрузками экономическая плотность тока в начале

линии может быть увеличена в

y

k

 раз, причем

y

k

 определяется из выражения

n

n

y

l

I

l

I

l

I

L

J

k

2

2

2

2

1

2

1

2

1

...

+

+

+

=

где

n

l

l

l

...,

 ,

 ,

2

1

 - нагрузки  отдельных  участков  линии;

n

l

l

l

...,

 ,

 ,

2

1

 - длины  отдельных  участков  линии;

L

 -

полная длина линии.

4.  При  выборе  сечений  проводников  для  питания

n

  однотипных,  взаиморезервируемых  электроприемников

(например,  насосов  водоснабжения,  преобразовательных  агрегатов  и  т.  д.),  из  которых

m

  одновременно

находятся в работе, экономическая плотность тока может быть увеличена против значений, приведенных в табл.

1.3.36, в

n

k

 раз, где

n

k

равно:

m

n

k

n

=


1.3.30. Сечение проводов ВЛ 35 кВ в сельской местности, питающих понижающие подстанции 35/6 - 10 кВ с

трансформаторами  с  регулированием  напряжения  под  нагрузкой,  должно  выбираться  по  экономической
плотности тока. Расчетную нагрузку при выборе сечений проводов рекомендуется принимать на перспективу в 5
лет, считая от года ввода ВЛ в эксплуатацию. Для ВЛ 35 кВ, предназначенных для резервирования в сетях 35 кВ в
сельской  местности,  должны  применяться  минимальные  по  длительно  допустимому  току  сечения  проводов,
исходя из обеспечения питания потребителей электроэнергии в послеаварийных и ремонтных режимах.

1.3.31.  Выбор  экономических  сечений  проводов  воздушных  и  жил  кабельных  линий,  имеющих

промежуточные  отборы  мощности,  следует  производить  для  каждого  из  участков,  исходя  из  соответствующих
расчетных токов участков. При этом для соседних участков допускается принимать одинаковое сечение провода,
соответствующее  экономическому  для  наиболее  протяженного  участка,  если  разница  между  значениями
экономического сечения для этих участков находится в пределах одной ступени по шкале стандартных сечений.
Сечения проводов на ответвлениях длиной до 1 км принимаются такими же, как на ВЛ, от которой производится
ответвление. При большей длине ответвления экономическое сечение определяется по расчетной нагрузке этого
ответвления.

1.3.32. Для линий электропередачи напряжением 6-20 кВ приведенные в табл. 1.3.36 значения плотности тока

допускается применять лишь тогда, когда они не вызывают отклонения напряжения у приемников электроэнергии
сверх  допустимых  пределов  с  учетом  применяемых  средств  регулирования  напряжения  и  компенсации
реактивной мощности.



ПРОВЕРКА ПРОВОДНИКОВ ПО УСЛОВИЯМ КОРОНЫ И РАДИОПОМЕХ


1.3.33. При напряжении 35 кВ и выше проводники должны быть проверены по условиям образования короны с

учетом  среднегодовых  значений  плотности  и  температуры  воздуха  на  высоте  расположения  данной
электроустановки  над  уровнем  моря,  приведенного  радиуса  проводника,  а  также  коэффициента  негладкости
проводников.

При этом наибольшая напряженность поля у поверхности любого из проводников, определенная при среднем

эксплуатационном  напряжении,  должна  быть  не  более 0,9 начальной  напряженности  электрического  поля,
соответствующей появлению общей короны.

Проверку следует проводить в соответствии с действующими руководящими указаниями.
Кроме того, для проводников необходима проверка по условиям допустимого уровня радиопомех от короны.







28

Глава 1.4

ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ПРОВОДНИКОВ

ПО УСЛОВИЯМ КОРОТКОГО ЗАМЫКАНИЯ



ОБЛАСТЬ ПРИМЕНЕНИЯ


1.4.1.  Настоящая  глава  Правил  распространяется  на  выбор  и  применение  по  условиям  КЗ  электрических

аппаратов и проводников в электроустановках переменного тока частотой 50 Гц, напряжением до и выше 1 кВ.



ОБЩИЕ ТРЕБОВАНИЯ



1.4.2. По режиму КЗ должны проверяться (исключения см. в 1.4.3):
1. В электроустановках выше 1 кВ:
а)  электрические  аппараты,  токопроводы,  кабели  и  другие  проводники,  а  также  опорные  и  несущие

конструкции для них;

б) воздушные линии электропередачи при ударном токе КЗ 50 кА и более для предупреждения схлестывания

проводов при динамическом действии токов КЗ.

Кроме того, для линий с расщепленными проводами должны быть проверены расстояния между распорками

расщепленных проводов для предупреждения повреждения распорок и проводов при схлестывании.

Провода  ВЛ,  оборудованные  устройствами  быстродействующего  автоматического  повторного  включения,

следует проверять и на термическую стойкость.

2.  В  электроустановках  до 1 кВ - только  распределительные  щиты,  токопроводы  и  силовые  шкафы.

Трансформаторы тока по режиму КЗ не проверяются.

Аппараты, которые предназначены для отключения токов КЗ или могут по условиям своей работы включать

короткозамкнутую  цепь,  должны,  кроме  того,  обладать  способностью  производить  эти  операции  при  всех
возможных токах КЗ.

Стойкими при токах КЗ являются те аппараты и проводники, которые при расчетных условиях выдерживают

воздействия  этих  токов,  не  подвергаясь  электрическим,  механическим  и  иным  разрушениям  или  деформациям,
препятствующим их дальнейшей нормальной эксплуатации.

1.4.3. По режиму КЗ при напряжении выше 1 кВ не проверяются:
1. Аппараты и проводники, защищенные плавкими предохранителями с вставками на номинальный ток до 60

А, - по электродинамической стойкости.

2. Аппараты и проводники, защищенные плавкими предохранителями независимо от их номинального тока и

типа, - по термической стойкости.

Цепь  считается  защищенной  плавким  предохранителем,  если  его  отключающая  способность  выбрана  в

соответствии  с  требованиями  настоящих  Правил  и  он  способен  отключить  наименьший  возможный  аварийный
ток в данной цепи.

3.  Проводники  в  цепях  к  индивидуальным  электроприемникам,  в  том  числе  к  цеховым  трансформаторам

общей мощностью до 2,5 МВ·А и с высшим напряжением до 20 кВ, если соблюдены одновременно следующие
условия:

а)  в  электрической  или  технологической  части  предусмотрена  необходимая  степень  резервирования,

выполненного  так,  что  отключение  указанных  электроприемников  не  вызывает  расстройства  технологического
процесса;

б) повреждение проводника при КЗ не может вызвать взрыва или пожара;
в) возможна замена проводника без значительных затруднений.
4.  Проводники  к  индивидуальным  электроприемникам,  указанным  в  п. 3, а  также  к  отдельным  небольшим

распределительным  пунктам,  если  такие  электроприемники  и  распределительные  пункты  являются
неответственными по своему назначению и если для них выполнено хотя бы только условие, приведенное в п. 3,
б.

5. Трансформаторы тока в цепях до 20 кВ, питающих трансформаторы или реактированные линии, в случаях,

когда  выбор  трансформаторов  тока  по  условиям  КЗ  требует  такого  завышения  коэффициентов  трансформации,
при  котором  не  может  быть  обеспечен  необходимый  класс  точности  присоединенных  измерительных  приборов
(например, расчетных счетчиков); при этом на стороне высшего напряжения в цепях силовых трансформаторов
рекомендуется избегать применения трансформаторов тока, не стойких к току КЗ, а приборы учета рекомендуется
присоединять к трансформаторам тока на стороне низшего напряжения.

6. Провода ВЛ (см. также 1.4.2, п. 1, б).
7.  Аппараты  и  шины  цепей  трансформаторов  напряжения  при  расположении  их  в  отдельной  камере  или  за

добавочным резистором, встроенным в предохранитель или установленным отдельно.

1.4.4.  При  выборе  расчетной  схемы  для  определения  токов  КЗ  следует  исходить  из  предусматриваемых  для

данной  электроустановки  условий  длительной  ее  работы  и  не  считаться  с  кратковременными  видоизменениями
схемы  этой  электроустановки,  которые  не  предусмотрены  для  длительной  эксплуатации  (например,  при
переключениях).  Ремонтные  и  послеаварийные  режимы  работы  электроустановки  к  кратковременным
изменениям схемы не относятся.
